参考:模拟电路设计精粹(2008-Willy M.C. Sansen)p211
目录
一、轨到轨输入和输出的实现方式
1.轨到轨输入:
在输入端并联两组差分放大器。当输入靠近GND,PMOS输入对管导通作为增益级;当输入靠近VDD,NMOS输入对管导通作为增益级;其他情况两者均作为增益级。从而保证输入在从GND-VDD全范围内运算放大器均有增益。
虽然运算放大器在整个输入范围内均有增益,但当NMOS和PMOS均导通时的增益gm是单独导通时的两倍,这样会导致严重的失真。解决方案是通过调整为输入对管提供电流的MOS管的W/L来保证其中一组输入对管单独导通时的电流是共同导通时的4倍。
2.轨到轨输出:
采用classAB输出级即可实现。
二、电路原理图

三、Candence仿真设置及仿真结果

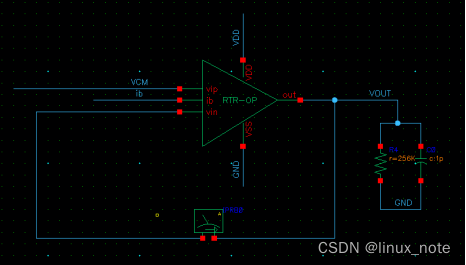

1.将电路连成单位增益运放


2.交流(AC)仿真(闭环增益、单位增益带宽、相位裕度的仿真)
ADE设置:(VCM=VDD/2)

本文介绍了SARADC中轨到轨输入和输出放大器的设计原理,包括轨到轨输入通过并联两组差分放大器实现,以及轨到轨输出采用class AB输出级。同时,详细阐述了使用Candence软件进行的仿真设置,包括单位增益运放、AC仿真和输入对管的增益gm仿真,展示了仿真的关键结果,如闭环增益、单位增益带宽和相位裕度。
