鸿蒙OpenHarmony【LCD】 子系统

LCD

概述

功能简介

LCD（Liquid Crystal Display）驱动编程，通过对显示器上电、初始化显示器驱动IC（Integrated Circuit）内部寄存器等操作，使其可以正常工作。

基于HDF（Hardware Driver Foundation）[驱动框架]构建的Display驱动模型作用如下：

• 为LCD器件驱动开发提供了基础驱动框架，提升驱动开发效率。
• 便于开发的器件驱动实现跨OS、跨芯片平台迁移。

基于HDF驱动框架的Display驱动模型如下所示：

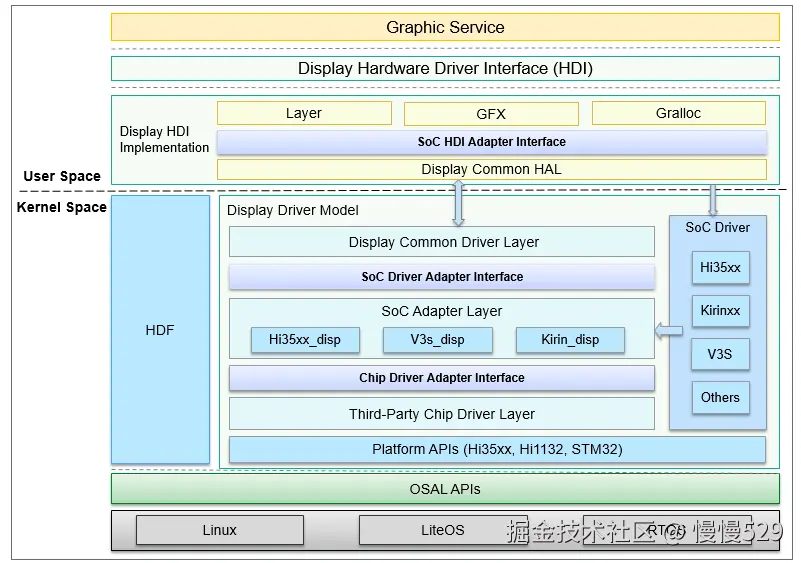

图1 基于HDF驱动框架的Display驱动模型

Display驱动模型主要由平台驱动层、芯片平台适配层、LCD器件驱动层三部分组成。驱动模型基于HDF驱动框架开发，通过Platform层和OSAL层提供的接口，屏蔽内核形态的差异，使得器件驱动可以便利的迁移到不同OS及芯片平台。模型向上对接Display公共HAL层，支撑HDI（Hardware Device Interface）接口的实现，通过Display-HDI对图形服务提供各类驱动能力接口。

• Display平台驱动层：通过HDF提供的IOService数据通道，与公共HAL层对接，集中接收并处理各类上层调用指令。
• SoC平台驱动适配层：借助此SoC适配层，实现Display驱动和SoC侧驱动解耦，主要完成芯片平台相关的参数配置，并传递平台驱动层的调用到器件驱动层。
• LCD器件驱动层：在器件驱动层中，主要实现和器件自身强相关的驱动适配接口，例如发送初始化序列、上下电、背光设置等。

基于Display驱动模型开发LCD驱动，可以借助平台提供的各种能力及接口，较大程度的降低器件驱动的开发周期和难度，提升开发效率。

基本概念

LCD接口通常可分为MIPI DSI接口、TTL接口和LVDS接口，常用的是MIPI DSI接口和TTL接口，下面对常用的MIPI DSI接口和TTL接口作简要介绍。

• MIPI DSI接口

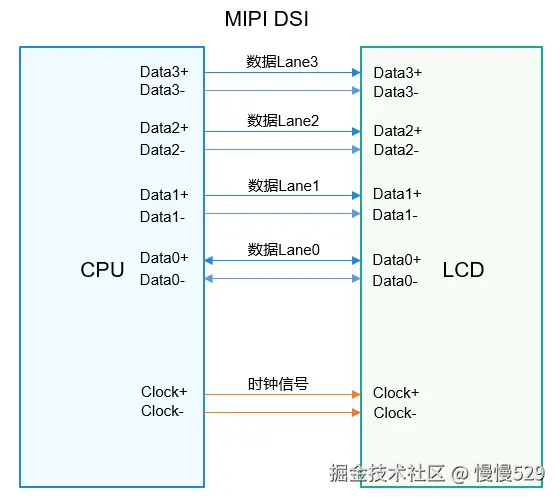

  图2 MIPI DSI接口



  MIPI DSI接口是MIPI（Mobile Industry Processor Interface）联盟定义的显示接口，主要用于移动终端显示屏接口，接口数据传输遵循MIPI协议，MIPI DSI接口为数据接口，传输图像数据，通常情况下MIPI DSI接口的控制信息以MIPI包形式通过MIPI DSI接口发送到对端IC，不需要额外的外设接口。

• TTL接口

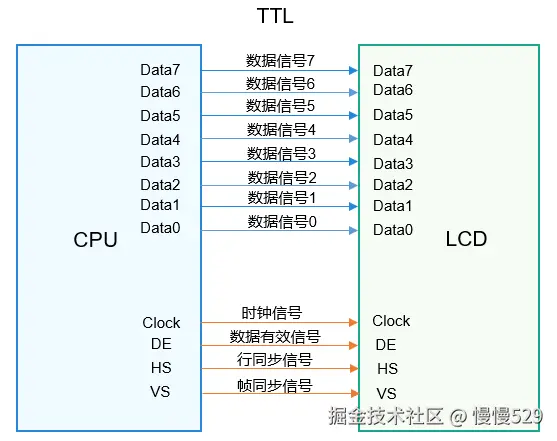

  图3 TTL接口



  ​TTL（Transistor Transistor Logic）即晶体管-晶体管逻辑，TTL电平信号由TTL器件产生，TTL器件是数字集成电路的一大门类，它采用双极型工艺制造，具有高速度、低功耗和品种多等特点。

  TTL接口是并行方式传输数据的接口，有数据信号、时钟信号和控制信号（行同步、帧同步、数据有效信号等），在控制信号控制下完成数据传输。通常TTL接口的LCD，内部寄存器读写需要额外的外设接口，比如SPI接口、I2C接口等。

约束与限制

开发者在进行LCD驱动编程过程中，除了要关注IC的型号，还要关注LCD外围电路设计、基带芯片的LCD接口单元、背光IC的控制等多个方面，同时包括软件的上层程序。这些都是影响开发者在调试LCD驱动
