UART

概述

功能简介

UART指异步收发传输器（Universal Asynchronous Receiver/Transmitter），是通用串行数据总线，用于异步通信。该总线双向通信，可以实现全双工传输。

两个UART设备的连接示意图如下，UART与其他模块一般用2线（图1）或4线（图2）相连，它们分别是：

TX：发送数据端，和对端的RX相连。
RX：接收数据端，和对端的TX相连。
RTS：发送请求信号，用于指示本设备是否准备好，可接受数据，和对端CTS相连。
CTS：允许发送信号，用于判断是否可以向对端发送数据，和对端RTS相连。

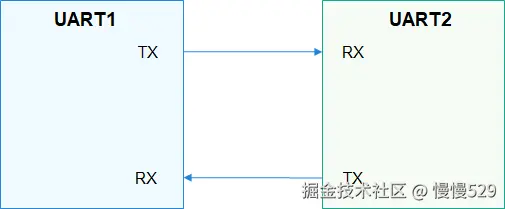

图 1 2线UART设备连接示意图

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

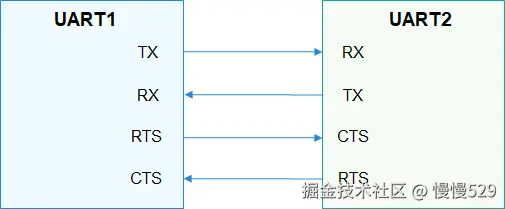

图 2 4线UART设备连接示意图

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

UART通信之前，收发双方需要约定好一些参数：波特率、数据格式（起始位、数据位、校验位、停止位）等。通信过程中，UART通过TX发送给对端数据，通过RX接收对端发送的数据。当UART接收缓存达到预定的门限值时，RTS变为不可发送数据，对端的CTS检测到不可发送数据，则停止发送数据。

基本概念

异步通信

异步通信中，数据通常以字符或者字节为单位组成字符帧传送。字符帧由发送端逐帧发送，通过传输线被接收设备逐帧接收。发送端和接收端可以由各自的时钟来控制数据的发送和接收，这两个时钟源彼此独立，互不同步。异步通信以一个字符为传输单位，通信中两个字符间的时间间隔是不固定的，然而在同一个字符中的两个相邻位代码间的时间间隔是固定的。
全双工传输（Full Duplex）

此通信模式允许数据在两个方向上同时传输，它在能力上相当于两个单工通信方式的结合。全双工可以同时进行信号的双向传输。

运作机制

在HDF框架中，UART接口适配模式采用独立服务模式（如图3所示）。在这种模式下，每一个设备对象会独立发布一个设备服务来处理外部访问，设备管理器收到API的访问请求之后，通过提取该请求的参数，达到调用实际设备对象的相应内部方法的目的。独立服务模式可以直接借助HDF设备管理器的服务管理能力，但需要为每个设备单独配置设备节点，增加内存占用。

独立服务模式下，核心层不会统一发布一个服务供上层使用，因此这种模式下驱动要为每个控制器发布一个服务，具体表现为：

驱动适配者需要实现HdfDriverEntry的Bind钩子函数以绑定服务。
device_info.hcs文件中deviceNode的policy字段为1或2，不能为0。

UART模块各分层作用：

接口层提供打开UART设备、UART设备读取指定长度数据、UART设备写入指定长度数据、设置UART设备波特率、获取设UART设备波特率、设置UART设备属性、获取UART设备波特率、设置UART设备传输模式、关闭UART设备的接口。
核心层主要提供UART控制器的创建、移除以及管理的能力，通过钩子函数与适配层交互。
适配层主要是将钩子函数的功能实例化，实现具体的功能。

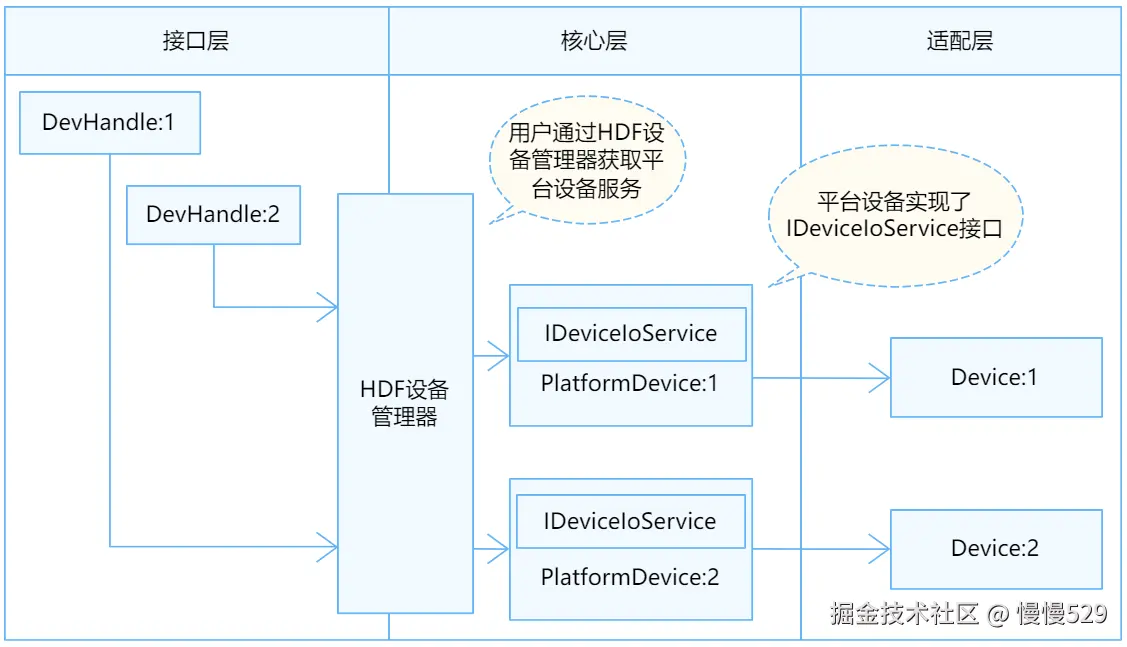

图 3 UART独立服务模式结构图

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

开发指导

场景介绍

UART模块应用比较广泛，主要用于实现设备之间的低速串行通信，例如输出打印信息，当然也可以外接各种模块，如GPS、蓝牙等。当驱动开发者需要将UART设备适配到OpenHarmony时，需要进行UART驱动适配。下文将介绍如何进行UART驱动适配。

接口说明

为了保证上层在调用UART接口时能够正确的操作UART控制器，核心层在//drivers/hdf_core/framework/support/platform/include/uart/uart_core.h中定义了以下钩子函数，驱动适配者需要在适配层实现这些函数的具体功能，并与钩子函数挂接，从而完成适配层与核心层的交互。

UartHostMethod定义：

struct UartHostMethod {
    int32_t (*Init)(struct UartHost *host);
    int32_t (*Deinit)(struct UartHost *host);
    int32_t (*Read)(struct UartHost *host, uint8_t *data, uint32_t size);
    int32_t (*Write)(struct UartHost *host, uint8_t *data, uint32_t size);
    int32_t (*GetBaud)(struct UartHost *host, uint32_t *baudRate);
    int32_t (*SetBaud)(struct UartHost *host, uint32_t baudRate);
    int32_t (*GetAttribute)(struct UartHost *host, struct UartAttribute *attribute);
    int32_t (*SetAttribute)(struct UartHost *host, struct UartAttribute *attribute);
    int32_t (*SetTransMode)(struct UartHost *host, enum UartTransMode mode);
    int32_t (*pollEvent)(struct UartHost *host, void *filep, void *table);
};

表 1 UartHostMethod结构体成员的回调函数功能说明

函数	入参	出参	返回值	功能
Init	host：结构体指针，核心层UART控制器	无	HDF_STATUS相关状态	初始化Uart设备
Deinit	host：结构体指针，核心层UART控制器	无	HDF_STATUS相关状态	去初始化Uart设备
Read	host：结构体指针，核心层UART控制器 size：uint32_t类型，接收数据大小	data：uint8_t类型指针，接收的数据	HDF_STATUS相关状态	接收数据RX
Write	host：结构体指针，核心层UART控制器 data：uint8_t类型指针，传入数据 size：uint32_t类型，发送数据大小	无	HDF_STATUS相关状态	发送数据TX
