鸿蒙OpenHarmony【平台驱动开发之Regulator】 子系统

Regulator

概述

功能简介

Regulator模块用于控制系统中各类设备的电压/电流供应。在嵌入式系统（尤其是手机）中，控制耗电量很重要，直接影响到电池的续航时间。所以，如果系统中某一个模块暂时不需要使用，就可以通过Regulator关闭其电源供应；或者降低提供给该模块的电压、电流大小。

运作机制

在HDF框架中，Regulator模块接口适配模式采用统一服务模式（如图1所示），这需要一个设备服务来作为Regulator模块的管理器，统一处理外部访问，这会在配置文件中有所体现。统一服务模式适合于同类型设备对象较多的情况，如Regulator可能同时具备十几个控制器，采用独立服务模式需要配置更多的设备节点，且服务会占据内存资源。

Regulator模块各分层的作用为：

• 接口层：提供打开设备，操作Regulator，关闭设备的能力。
• 核心层：主要负责服务绑定、初始化以及释放管理器，并提供添加、删除以及获取Regulator设备的能力。
• 适配层：由驱动适配者实现与硬件相关的具体功能，如设备的初始化等。

在统一模式下，所有的控制器都被核心层统一管理，并由核心层统一发布一个服务供接口层，因此这种模式下驱动无需再为每个控制器发布服务。

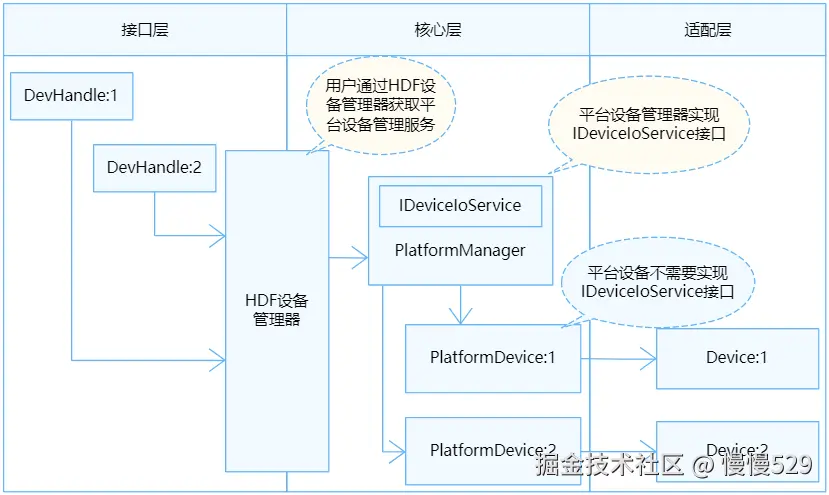

图 1 Regulator统一服务模式结构图

约束与限制

Regulator模块当前仅支持小型系统。

开发指导

场景介绍

Regulator模块用于控制系统中某些设备的电压/电流供应。当驱动开发者需要将Regulator设备适配到OpenHarmony时，需要进行Regulator驱动适配，下文将介绍如何进行Regulator驱动适配。

接口说明

为了保证上层在调用Regulator接口时能够正确的操作硬件，核心层在//drivers/hdf_core/framework/support/platform/include/regulator/regulator_core.h中定义了以下钩子函数。驱动适配者需要在适配层实现这些函数的具体功能，并与这些钩子函数挂接，从而完成接口层与核心层的交互。

RegulatorMethod定义：

struct RegulatorMethod {
    int32_t (*open)(struct RegulatorNode *node);
    int32_t (*close)(struct RegulatorNode *node);
    int32_t (*release)(struct RegulatorNode *node);
    int32_t (*enable)(struct RegulatorNode *node);
    int32_t (*disable)(struct RegulatorNode *node);
    int32_t (*forceDisable)(struct RegulatorNode *node);
    int32_t (*setVoltage)(struct RegulatorNode *node, uint32_t minUv, uint32_t maxUv);
    int32_t (*getVoltage)(struct RegulatorNode *node, uint32_t *voltage);
    int32_t (*setCurrent)(struct RegulatorNode *node, uint32_t minUa, uint32_t maxUa);
    int32_t (*getCurrent)(struct RegulatorNode *node, uint32_t *regCurrent);
    int32_t (*getStatus)(struct RegulatorNode *node, uint32_t *status);
};

表 1 RegulatorMethod 结构体成员的钩子函数功能说明

成员函数	入参	返回值	功能
open	node：结构体指针，核心层Regulator节点	HDF_STATUS相关状态	打开设备
close	node：结构体指针，核心层Regulator节点	HDF_STATUS相关状态	关闭设备
release	node：结构体指针，核心层Regulator节点	HDF_STATUS相关状态	释放设备句柄
