手动走线教程---Altium Designer15

最新推荐文章于 2025-06-21 14:02:49 发布
最新推荐文章于 2025-06-21 14:02:49 发布
阅读量6.3k 收藏 11
点赞数 1
CC 4.0 BY-SA版权
分类专栏： Altium Designer
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zuoheizhu/article/details/85333450
本文介绍如何使用滴泪功能提升电路板的电器连接性能，包括操作步骤、前后对比及检查方法。同时，讲解了如何利用快捷键展示当前图层、高亮显示网络以及进行精确测量。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

滴泪添加（增加电器连接性能）

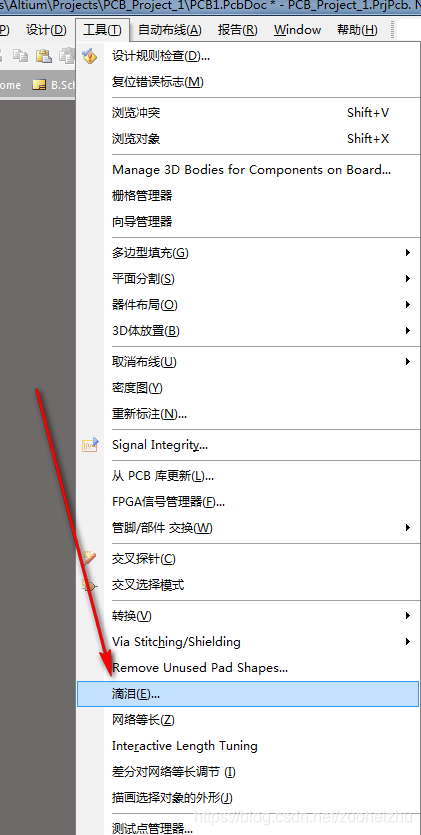

点击图中箭头方向

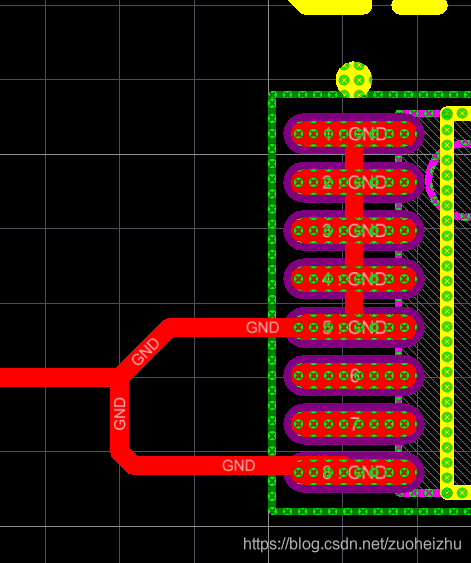

在这里插入图片描述

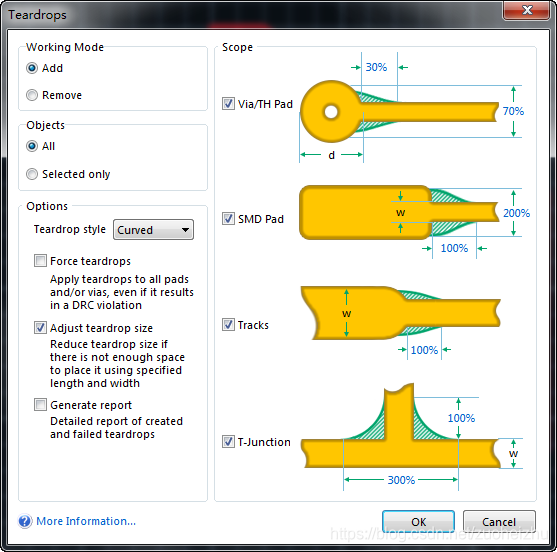

选择
All，代表所有对象
Selected only代表选中对象

在这里插入图片描述

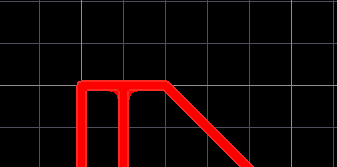

滴泪使用前滴泪使用后
在这里插入图片描述在这里插入图片描述
在这里插入图片描述在这里插入图片描述

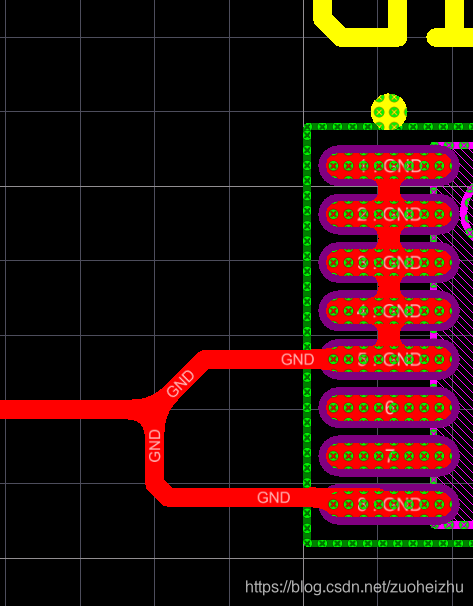

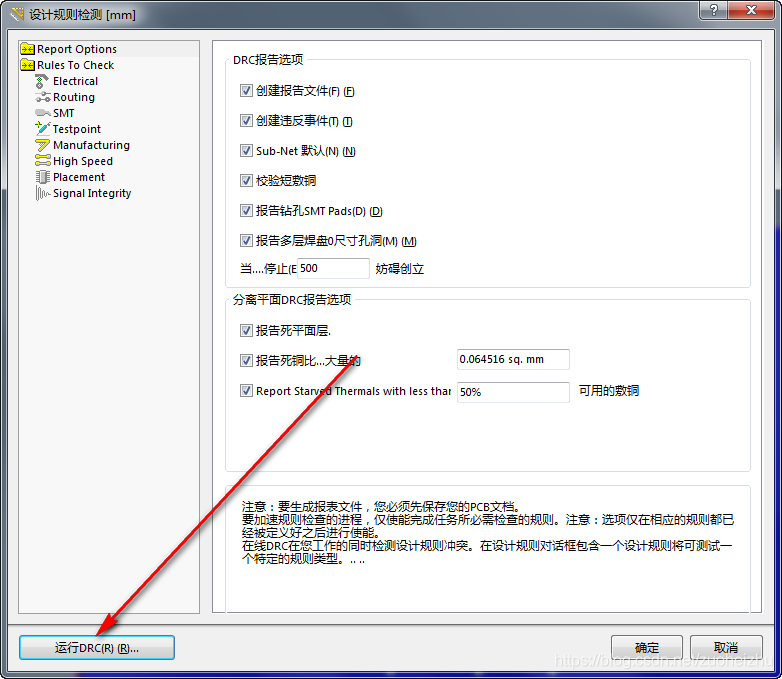

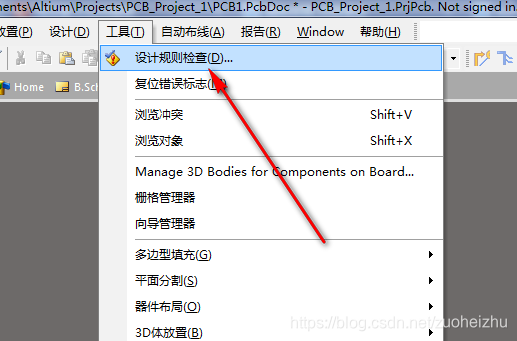

附铜后进行检查
在这里插入图片描述

在这里插入图片描述

Shift+s只显示当前图层
Shift+s只显示当前图层
Shift+s只显示当前图层
Shift+s只显示当前图层
Shift+s只显示当前图层
Shift+s只显示当前图层
Shift+s只显示当前图层
Shift+s只显示当前图层
Shift+s只显示当前图层
Shift+s只显示当前图层

Ctrl键+鼠标左键单击网络，该网络会高亮显示

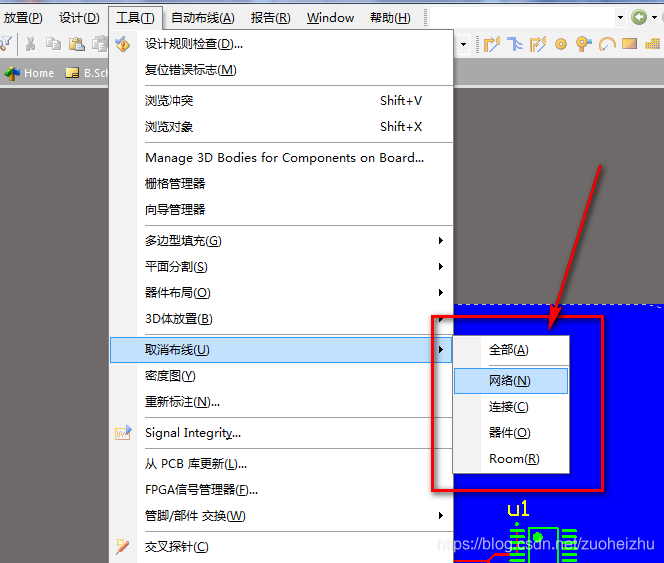

网络–假如选中一条Vcc，则所有的Vcc都会删除

连接–假如选中一条线，整条线都会删除

器件–假如选中CPU，则CPU引脚的上的，所有连线均会被删除

在这里插入图片描述

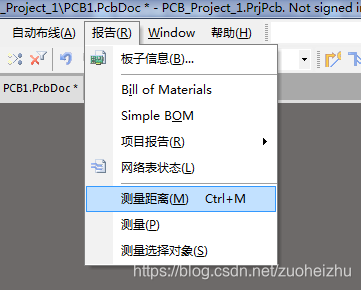

测量距离—可以拉出一条显示的长度的线段
在这里插入图片描述
