Sw Solidworks渐开线绘制方法公式

最新推荐文章于 2025-04-16 13:31:13 发布
最新推荐文章于 2025-04-16 13:31:13 发布
阅读量8.1k 收藏 6
点赞数 4
分类专栏： SolidWorks 文章标签： 设计 ui设计 ui
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zuoheizhu/article/details/120461013
版权
本文介绍了一个关于圆的参数方程，通过特定的数学公式展示了如何利用参数t来表示圆上点的位置。其中包括两个关键公式：50*(tsin(t)+cos(t)) 和 50*(sin(t)-tcos(t))，这两个公式分别代表了圆上点的x坐标和y坐标。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

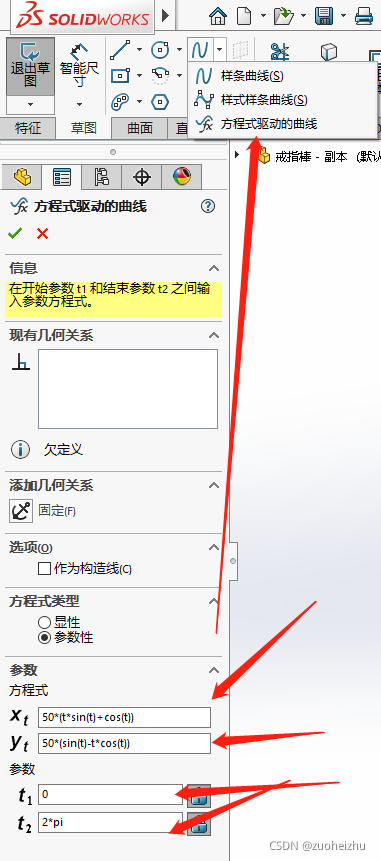

公式：其中50，指的圆的半径
50*(tsin(t)+cos(t))
50(sin(t)-tcos(t))
2pi
在这里插入图片描述
