基于MPLS的虚拟专用网络 应用场景

基于MPLS的虚拟专用网络

基于MPLS的VPN

传统VPN一般是通过GRE（Generic Routing Encapsulation）、L2TP（Layer 2 Tunneling Protocol）、PPTP（Point to Point Tunneling Protocol）等隧道协议来实现私有网络间数据在公网上的传送，而MPLS LSP是通过标签交换形成的隧道，数据报文不再经过封装或者加密，因此，用MPLS实现VPN具有天然的优势。

基于MPLS的VPN可以创建一个安全性类似于FR（Frame Relay）网络的专用网。用户设备无需为VPN配置GRE、L2TP等隧道，网络时延被降到最低。

基于MPLS的VPN通过LSP将私有网络的不同分支联结起来，形成一个统一的网络，如图1所示。基于MPLS的VPN还支持对不同VPN间的互通控制。图1中：

• CE（Customer Edge）是用户边缘设备，可以是路由器，也可以是交换机或主机。

• PE（Provider Edge）是IP/MPLS骨干网的边缘设备。

• P（Provider）是IP/MPLS骨干网的骨干设备，不与CE直接相连。P设备只需要具备基本MPLS转发能力，不维护VPN信息。

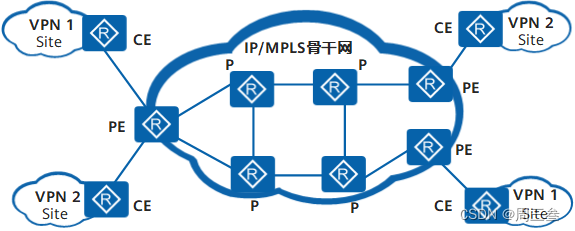

图1 基于MPLS的VPN



基于MPLS的VPN具有以下特点：

• PE负责对VPN用户进行管理、建立各PE间LSP连接、同一VPN用户各分支间路由信息发布。

• PE之间发布VPN用户路由信息通常是用MP-BGP协议实现。

• 支持不同分支间IP地址复用和不同VPN间互通。
