BGP 配置AS_Path过滤器实验详解

配置AS_Path过滤器

组网需求

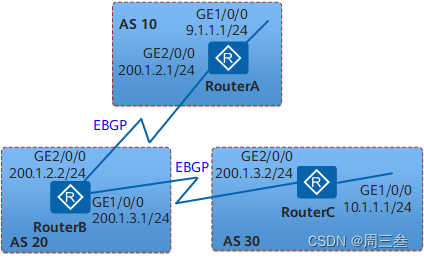

图1,RouterA与RouterB、RouterB与RouterC之间建立EBGP连接。用户希望AS10的设备和AS30的设备无法相互通信。

图1 配置AS_Path过滤器组网图



配置思路

采用如下思路配置BGP的AS_Path过滤器:

  1. 在RouterA和RouterB之间、RouterB和RouterC之间分别配置EBGP连接,并引入直连路由,使AS之间通过EBGP连接实现相互通信。

  2. 在RouterB上配置AS_Path过滤器,并应用该过滤规则,使AS20不向AS10发布AS30的路由,也不向AS30发布AS10的路由。

操作步骤

  1. 配置各接口的IP地址

    # 配置RouterA的各接口的IP地址。

    <Huawei> system-view
    [Huawei] sysname RouterA
    [RouterA] interface gigabitethernet 1/0/0
    [RouterA-GigabitEthernet1/0/0] ip address 9.1.1.1 255.255.255.0
    [RouterA-GigabitEthernet1/0/0] quit
    [RouterA] interface gigabitethernet 2/0/0
    [RouterA-GigabitEthernet2/0/0] ip address 200.1.2.1 255.255.255.0
    [RouterA-GigabitEthernet2/0/0] quit

    RouterB和RouterC的配置同RouterA此处略。

  2. 配置EBGP

    # 配置RouterA。

    [RouterA] bgp 10
    [RouterA-bgp] router-id 1.1.1.1
    [RouterA-bgp] peer 200.1.2.2 as-number 20
    [RouterA-bgp] import-route direct

    # 配置RouterB。

    [RouterB] bgp 20
    [RouterB-bgp] router-id 2.2.2.2
    [RouterB-bgp] peer 200.1.2.1 as-number 10
    [RouterB-bgp] peer 200.1.3.2 as-number 30
    [RouterB-bgp] import-route direct
    [RouterB-bgp] quit

    # 配置RouterC。

    [RouterC] bgp 30
    [RouterC-bgp] router-id 3.3.3.3
    [RouterC-bgp] peer 200.1.3.1 as-number 20
    [RouterC-bgp] import-route direct
    [RouterC-bgp] quit

    # 查看RouterB的发布路由表。以RouterB发布给RouterC的路由表为例,可以看到RouterB发布了AS10引入的直连路由:

    <RouterB> display bgp routing-table peer 200.1.3.2 advertised-routes
     BGP Local router ID is 2.2.2.2
     Status codes: * - valid, > - best, d - damped,
                   h - history,  i - internal, s - suppressed, S - Stale
                   Origin : i - IGP, e - EGP, ? - incomplete


     Total Number of Routes: 5
          Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

     *>   9.1.1.0/24        200.1.3.1                           0      20 10?
     *>   10.1.1.0/24        200.1.3.1                             0      20 30?
     *>   200.1.2.0          200.1.3.1       0                     0      20?
     *>   200.1.2.1/32       200.1.3.1       0                     0      20?
     *>   200.1.3.0/24       200.1.3.1       0                     0      20?


    同样,查看RouterC的路由表,可以看到RouterC也通过RouterB学习到了这条路由,如下:

    <RouterC> display bgp routing-table
     BGP Local router ID is 3.3.3.3
     Status codes: * - valid, > - best, d - damped,
                   h - history,  i - internal, s - suppressed, S - Stale
                   Origin : i - IGP, e - EGP, ? - incomplete

     Total Number of Routes: 9
          Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

     *>   9.1.1.0/24        200.1.3.1                            0      20 10?
     *>   10.1.1.0/24        0.0.0.0         0                     0      ?
     *>   10.1.1.1/32        0.0.0.0         0                     0      ?
     *>   127.0.0.0          0.0.0.0         0                     0      ?
     *>   127.0.0.1/32       0.0.0.0         0                     0      ?
     *>   200.1.2.0          200.1.3.1       0                     0      20?
     *>   200.1.3.0/24       0.0.0.0         0                     0      ?
     *                       200.1.3.1       0                     0      20?
     *>   200.1.3.2/32       0.0.0.0         0                     0      ?


  3. 在RouterB上配置AS_Path过滤器,并在RouterB的出方向上应用该过滤器

    # 创建编号为1的AS_Path过滤器,拒绝包含AS号30的路由通过(正则表达式“_30_”表示任何包含AS30的AS列表,“.*”表示与任何字符匹配)。

    [RouterB] ip as-path-filter path-filter1 deny _30_
    [RouterB] ip as-path-filter path-filter1 permit .*

    # 创建编号为2的AS_Path过滤器,拒绝包含AS号10的路由通过。

    [RouterB] ip as-path-filter path-filter2 deny _10_
    [RouterB] ip as-path-filter path-filter2 permit .*

    # 分别在RouterB的两个出方向上应用AS_Path过滤器。

    [RouterB] bgp 20
    [RouterB-bgp] peer 200.1.2.1 as-path-filter path-filter1 export
    [RouterB-bgp] peer 200.1.3.2 as-path-filter path-filter2 export
    [RouterB-bgp] quit

  4. 查看RouterB的发布路由表

    查看RouterB发往AS30的发布路由表。可以看到表中没有RouterB发布的AS10引入的直连路由。

    <RouterB> display bgp routing-table peer 200.1.3.2 advertised-routes
     BGP Local router ID is 2.2.2.2
     Status codes: * - valid, > - best, d - damped,
                   h - history,  i - internal, s - suppressed, S - Stale
                   Origin : i - IGP, e - EGP, ? - incomplete


     Total Number of Routes: 2
          Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

     *>   200.1.2.0          200.1.3.1       0                     0      20?
     *>   200.1.3.0/24       200.1.3.1       0                     0      20?


    同样,RouterC的BGP路由表里也没有这些路由。

    <RouterC> display bgp routing-table
     BGP Local router ID is 3.3.3.3
     Status codes: * - valid, > - best, d - damped,
                   h - history,  i - internal, s - suppressed, S - Stale
                   Origin : i - IGP, e - EGP, ? - incomplete

     Total Number of Routes: 8
          Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

     *>   10.1.1.0/24        0.0.0.0         0                     0      ?
     *>   10.1.1.1/32        0.0.0.0         0                     0      ?
     *>   127.0.0.0          0.0.0.0         0                     0      ?
     *>   127.0.0.1/32       0.0.0.0         0                     0      ?
     *>   200.1.2.0          200.1.3.1       0                     0      20?
     *>   200.1.3.0/24       0.0.0.0         0                     0      ?
     *                       200.1.3.1       0                     0      20?
     *>   200.1.3.2/32       0.0.0.0         0                     0      ?


    查看RouterB发往AS10的发布路由表。可以看到表中没有RouterB发布的AS30引入的直连路由。

    <RouterB> display bgp routing-table peer 200.1.2.1 advertised-routes
     BGP Local router ID is 2.2.2.2
     Status codes: * - valid, > - best, d - damped,
                   h - history,  i - internal, s - suppressed, S - Stale
                   Origin : i - IGP, e - EGP, ? - incomplete


     Total Number of Routes: 2
          Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

     *>   200.1.2.0          200.1.2.2       0                     0      20?
     *>   200.1.3.0/24       200.1.2.2       0                     0      20?


    同样,RouterA的BGP路由表里也没有这些路由。

    <RouterA> display bgp routing-table
     BGP Local router ID is 1.1.1.1
     Status codes: * - valid, > - best, d - damped,
                   h - history,  i - internal, s - suppressed, S - Stale
                   Origin : i - IGP, e - EGP, ? - incomplete

     Total Number of Routes: 8
          Network            NextHop        MED        LocPrf    PrefVal Path/Ogn

     *>   9.1.1.0/24         0.0.0.0         0                     0      ?
     *>   9.1.1.1/32         0.0.0.0         0                     0      ?
     *>   127.0.0.0          0.0.0.0         0                     0      ?
     *>   127.0.0.1/32       0.0.0.0         0                     0      ?
     *>   200.1.2.0          0.0.0.0         0                     0      ?
     *                       200.1.2.2       0                     0      20?
     *>   200.1.2.1/32       0.0.0.0         0                     0      ?
     *>   200.1.3.0/24       200.1.2.2       0                     0      20?


配置文件

  • RouterA的配置文件

    #
     sysname RouterA
    #
    interface GigabitEthernet1/0/0
     ip address 9.1.1.1 255.255.255.0
    #
    interface GigabitEthernet2/0/0
     ip address 200.1.2.1 255.255.255.0
    #
    bgp 10
     router-id 1.1.1.1
     peer 200.1.2.2 as-number 20
    #
     ipv4-family unicast
      undo synchronization
      import-route direct
      peer 200.1.2.2 enable
    #
    return
  • RouterB的配置文件

    #
     sysname RouterB
    #
    interface GigabitEthernet1/0/0
     ip address 200.1.3.1 255.255.255.0
    #
    interface GigabitEthernet2/0/0
     ip address 200.1.2.2 255.255.255.0
    #
    bgp 20
     router-id 2.2.2.2
     peer 200.1.2.1 as-number 10
     peer 200.1.3.2 as-number 30
     #
     ipv4-family unicast
      undo synchronization
      import-route direct
      peer 200.1.2.1 enable
      peer 200.1.2.1 as-path-filter path-filter1 export
      peer 200.1.3.2 enable
      peer 200.1.3.2 as-path-filter path-filter2 export
    #
     ip as-path-filter path-filter1 deny _30_
     ip as-path-filter path-filter1 permit .*
     ip as-path-filter path-filter2 deny _10_
     ip as-path-filter path-filter2 permit .*
    #
    return
  • RouterC的配置文件

    #
     sysname RouterC
    #
    interface GigabitEthernet1/0/0
     ip address 10.1.1.1 255.255.255.0
    #
    interface GigabitEthernet2/0/0
     ip address 200.1.3.2 255.255.255.0
    #
    bgp 30
     router-id 3.3.3.3
     peer 200.1.3.1 as-number 20
    #
     ipv4-family unicast
      undo synchronization
      import-route direct
      peer 200.1.3.1 enable
    #
    return
