配置VRRP与BFD联动实现快速切换

组网需求

如图1所示，局域网内的主机通过Switch双归属到部署了VRRP备份组的RouterA和RouterB，其中RouterA为Master。

用户希望当RouterA或RouterA到Switch间链路出现故障时，主备网关间的切换时间小于1秒，以减少故障对业务传输的影响。

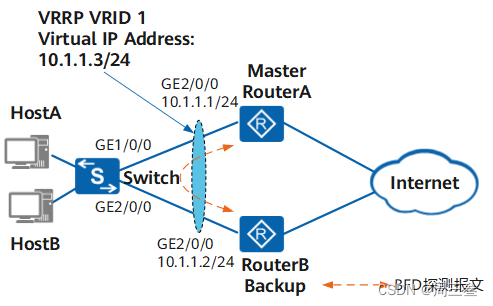

图1 配置VRRP与BFD联动实现快速切换组网图

配置思路

采用VRRP与BFD联动实现主备网关间的快速切换，配置思路如下：

配置各设备接口IP地址及路由协议，使网络层路由可达。
在RouterA和RouterB上配置VRRP备份组，其中RouterA的优先级为120，抢占延时为20秒，作为Master设备；RouterB的优先级为缺省值，作为Backup设备，实现网关的主备备份。
在RouterA和RouterB上配置静态BFD会话，监测备份组之间的链路。
在RouterB上配置VRRP与BFD联动，实现链路故障时VRRP备份组快速切换。

操作步骤

配置设备间的网络互连

# 配置设备各接口的IP地址和路由协议，以RouterA为例。RouterB的配置与RouterA类似，详见配置文件。

<Huawei> system-view
[Huawei] sysname RouterA
[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] ip address 10.1.1.1 24
[RouterA-GigabitEthernet2/0/0] quit
[RouterA] ospf
[RouterA-ospf-1] area 0
[RouterA-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255
[RouterA-ospf-1-area-0.0.0.0] quit
[RouterA-ospf-1] quit

配置VRRP备份组

# 在RouterA上创建VRRP备份组1，配置RouterA在该备份组中的优先级为120，并配置抢占延时为20秒。

[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] vrrp vrid 1 virtual-ip 10.1.1.3
[RouterA-GigabitEthernet2/0/0] vrrp vrid 1 priority 120
[RouterA-GigabitEthernet2/0/0] vrrp vrid 1 preempt-mode timer delay 20
[RouterA-GigabitEthernet2/0/0] quit

# 在RouterB上创建VRRP备份组1，其在该备份组中的优先级为缺省值100。

[RouterB] interface gigabitethernet 2/0/0
[RouterB-GigabitEthernet2/0/0] vrrp vrid 1 virtual-ip 10.1.1.3
[RouterB-GigabitEthernet2/0/0] quit

配置静态BFD会话

# 在RouterA上配置BFD会话。

[RouterA] bfd
[RouterA-bfd] quit
[RouterA] bfd atob bind peer-ip 10.1.1.2 interface gigabitethernet 2/0/0
[RouterA-bfd-session-atob] discriminator local 1
[RouterA-bfd-session-atob] discriminator remote 2
[RouterA-bfd-session-atob] min-rx-interval 50
[RouterA-bfd-session-atob] min-tx-interval 50
[RouterA-bfd-session-atob] commit
[RouterA-bfd-session-atob] quit

# 在RouterB上配置BFD会话。

[RouterB] bfd
[RouterB-bfd] quit
[RouterB] bfd btoa bind peer-ip 10.1.1.1 interface gigabitethernet 2/0/0
[RouterB-bfd-session-btoa] discriminator local 2
[RouterB-bfd-session-btoa] discriminator remote 1
[RouterB-bfd-session-btoa] min-rx-interval 50
[RouterB-bfd-session-btoa] min-tx-interval 50
[RouterB-bfd-session-btoa] commit
[RouterB-bfd-session-btoa] quit

配置完成后，在RouterA或RouterB上执行display bfd session命令，可以看到BFD会话的状态为Up。以RouterA的显示为例。

[RouterA] display bfd session all
--------------------------------------------------------------------------------
Local Remote PeerIpAddr      State     Type        InterfaceName
--------------------------------------------------------------------------------
1     2      10.1.1.2        Up        S_IP_IF     GigabitEthernet1/0/0
--------------------------------------------------------------------------------
     Total UP/DOWN Session Number : 1/0

配置VRRP与BFD联动功能

# 在RouterB上配置VRRP与BFD联动，当BFD会话状态Down时，RouterB的优先级增加40。

[RouterB] interface gigabitethernet 2/0/0
[RouterB-GigabitEthernet2/0/0] vrrp vrid 1 track bfd-session 2 increased 40
[RouterB-GigabitEthernet2/0/0] quit

验证配置结果

# 完成上述配置后，在RouterA和RouterB上分别执行display vrrp命令，可以看出RouterA为Master设备，RouterB为Backup设备，联动的BFD会话状态为UP。

[RouterA] display vrrp
  GigabitEthernet2/0/0 | Virtual Router 1
    State          : Master
    Virtual IP       : 10.1.1.3
    Master IP        : 10.1.1.1
    PriorityRun      : 120
    PriorityConfig   : 120
    MasterPriority   : 120
    Preempt          : YES   Delay Time : 20 s
    TimerRun         : 1 s
    TimerConfig      : 1 s
    Auth Type        : NONE
    Virtual Mac      :  0000-5e00-0101
    Check TTL        : YES
    Config type      : normal-vrrp
    Backup-forward   : disabled
    Create time      : 2012-05-22 17:32:56
    Last change time : 2012-05-22 17:33:00

[RouterB] display vrrp
  GigabitEthernet2/0/0 | Virtual Router 1
    State          : Backup
    Virtual IP       : 10.1.1.3
    Master IP        : 10.1.1.1
    PriorityRun      : 100
    PriorityConfig   : 100
    MasterPriority   : 120
    Preempt          : YES   Delay Time : 0 s
    TimerRun         : 1 s
    TimerConfig      : 1 s
    Auth Type        : NONE
    Virtual Mac      :  0000-5e00-0101
    Check TTL        : YES
    Config type      : normal-vrrp
    Backup-forward   : disabled
    Track BFD        : 2  Priority increased : 40
    BFD-Session State: UP
    Create time      : 2012-05-22 17:33:00
    Last change time : 2012-05-22 17:33:04

# 在RouterA的接口GE2/0/0上执行shutdown命令，模拟链路故障。此时在RouterA和RouterB上分别执行display vrrp命令，可以看出RouterA状态变为Initialize，RouterB状态变为Master，联动的BFD会话状态为DOWN。

[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] shutdown
[RouterA-GigabitEthernet2/0/0] quit

[RouterA] display vrrp
  GigabitEthernet2/0/0 | Virtual Router 1
    State          : Initialize
    Virtual IP       : 10.1.1.3
    Master IP        : 0.0.0.0
    PriorityRun      : 120
    PriorityConfig   : 120
    MasterPriority   : 0
    Preempt          : YES   Delay Time : 20 s
    TimerRun         : 1 s
    TimerConfig      : 1 s
    Auth Type        : NONE
    Virtual Mac      :  0000-5e00-0101
    Check TTL        : YES
    Config type      : normal-vrrp
    Backup-forward   : disabled
    Create time      : 2012-05-22 17:32:56
    Last change time : 2012-05-22 17:33:06

[RouterB] display vrrp
  GigabitEthernet2/0/0 | Virtual Router 1
    State          : Master
    Virtual IP       : 10.1.1.3
    Master IP        : 10.1.1.2
    PriorityRun      : 140
    PriorityConfig   : 100
    MasterPriority   : 140
    Preempt          : YES   Delay Time : 0 s
    TimerRun         : 1 s
    TimerConfig      : 1 s
    Auth Type        : NONE
    Virtual Mac      :  0000-5e00-0101
    Check TTL        : YES
    Config type      : normal-vrrp
    Backup-forward   : disabled
    Track BFD : 2  Priority increased : 40
    BFD-Session State: DOWN
    Create time      : 2012-05-22 17:33:00
    Last change time : 2012-05-22 17:33:06

# 在RouterA的接口GE2/0/0上执行undo shutdown命令，模拟故障恢复。20秒后，分别在RouterA和RouterB上执行display vrrp命令，可以看出RouterA状态恢复为Master，RouterB状态恢复为Backup，联动的BFD会话状态恢复为UP。

[RouterA] interface gigabitethernet 2/0/0
[RouterA-GigabitEthernet2/0/0] undo shutdown
[RouterA-GigabitEthernet2/0/0] quit

[RouterA] display vrrp
  GigabitEthernet2/0/0 | Virtual Router 1
    State          : Master
    Virtual IP       : 10.1.1.3
    Master IP        : 10.1.1.1
    PriorityRun      : 120
    PriorityConfig   : 120
    MasterPriority   : 120
    Preempt          : YES   Delay Time : 20 s
    TimerRun         : 1 s
    TimerConfig      : 1 s
    Auth Type        : NONE
    Virtual Mac      :  0000-5e00-0101
    Check TTL        : YES
    Config type      : normal-vrrp
    Backup-forward   : disabled
    Create time      : 2012-05-22 17:32:56
    Last change time : 2012-05-22 17:33:50

[RouterB] display vrrp
  GigabitEthernet2/0/0 | Virtual Router 1
    State          : Backup
    Virtual IP       : 10.1.1.3
    Master IP        : 10.1.1.1
    PriorityRun      : 100
    PriorityConfig   : 100
    MasterPriority   : 120
    Preempt          : YES   Delay Time : 0 s
    TimerRun         : 1 s
    TimerConfig      : 1 s
    Auth Type        : NONE
    Virtual Mac      :  0000-5e00-0101
    Check TTL        : YES
    Config type      : normal-vrrp
    Backup-forward   : disabled
    Track BFD        : 2  Priority increased : 40
    BFD-Session State: UP
    Create time      : 2012-05-22 17:33:00
    Last change time : 2012-05-22 17:33:50

配置文件

RouterA的配置文件

#
 sysname RouterA
#
bfd
#
interface GigabitEthernet2/0/0
 ip address 10.1.1.1 255.255.255.0
 vrrp vrid 1 virtual-ip 10.1.1.3
 vrrp vrid 1 priority 120
 vrrp vrid 1 preempt-mode timer delay 20
#
bfd atob bind peer-ip 10.1.1.2 interface GigabitEthernet2/0/0
 discriminator local 1
 discriminator remote 2
 min-tx-interval 50
 min-rx-interval 50
 commit
#
return

RouterB的配置文件

#
 sysname RouterB
#
bfd
#
interface GigabitEthernet2/0/0
 ip address 10.1.1.2 255.255.255.0
 vrrp vrid 1 virtual-ip 10.1.1.3
 vrrp vrid 1 track bfd-session 2 increased 40
#
bfd btoa bind peer-ip 10.1.1.1 interface GigabitEthernet2/0/0
 discriminator local 2
 discriminator remote 1
 min-tx-interval 50
 min-rx-interval 50
 commit
#
return
