有关设置Matlab坐标轴的属性和颜色的总结

一、设置刻度标记位置

set(ha,'xtick',v)%根据一维数组v设置x轴上刻度标记位置

set(ha,'ytick',v)%根据一维数组v设置y轴上刻度标记位置

set(ha,'ztick',v)%根据一维数组v设置z轴上刻度标记位置

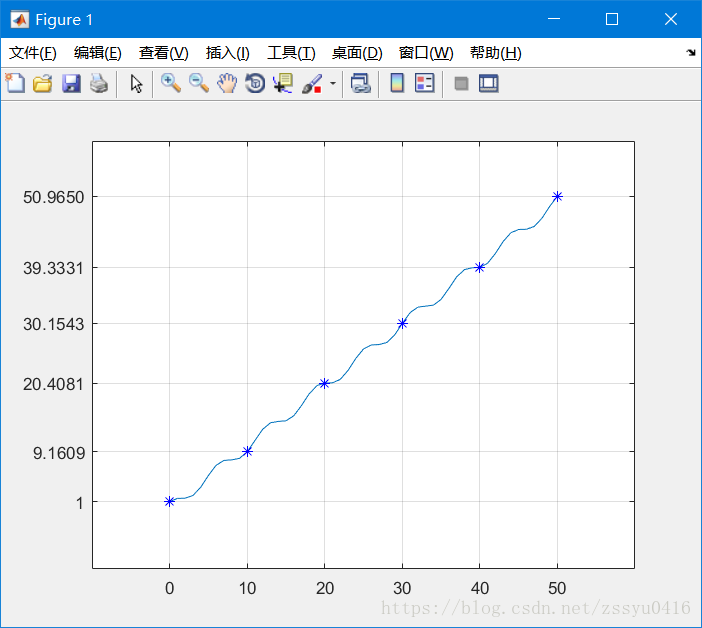

例一：

clc,clear,close all
x=linspace(0,50,51);
y=x+cos(x);
plot(x,y)
ha=gca
x0=0:10:50;
y0=x0+cos(x0);
set(ha,'xtick',x0);
set(ha,'ytick',y0);
set(ha,'xlim',[-10,60])
set(ha,'ylim',[-10,60])
hold on
plot(x0,y0,'*b')

grid on

二、设置坐标轴的刻度单位

set(ha,'xscale','linear')%将x轴上刻度单位设置为线性坐标型

set(ha,'xscale','log')%将x轴上刻度单位设置为对数坐标型

set(ha,'yscale','linear')%将y轴上刻度单位设置为线性坐标型

set(ha,'yscale','log')%将y轴上刻度单位设置为对数坐标型

set(ha,'zscale','linear')%将z轴上刻度单位设置为线性坐标型

set(ha,'zscale','log')%将z轴上刻度单位设置为对数坐标型

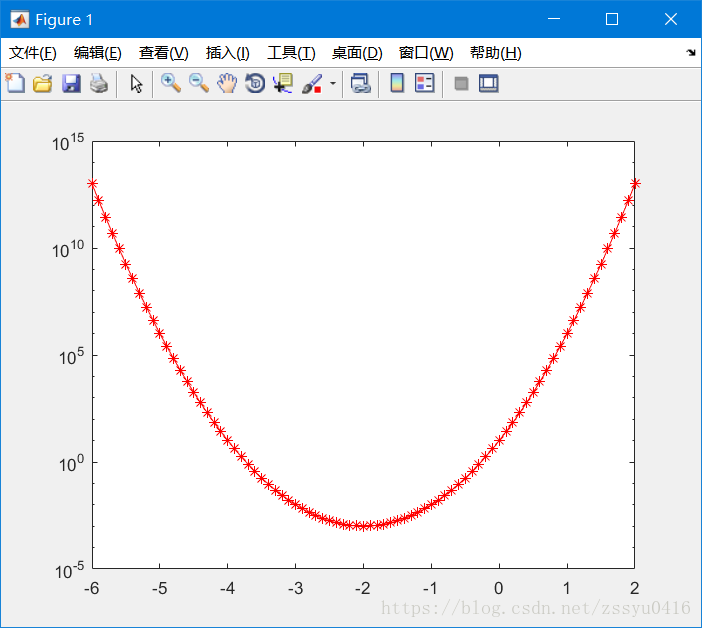

例二

x=linspace(-6,2,81);

n=x.^2+4*x+1;

y=10.^n;

plot(x,y,'*r-');

ha=gca;

set(ha,'yscale','log')

三、坐标轴取值范围

set(ha,'xlim',[x1,x2])%将x轴上的取值范围设置为[x1,x2]

set(ha,'ylim',[y1,y2])%将y轴上的取值范围设置为[y1,y2]

set(ha,'zlim',[z1,z2])%将z轴上的取值范围设置为[z1,z2]

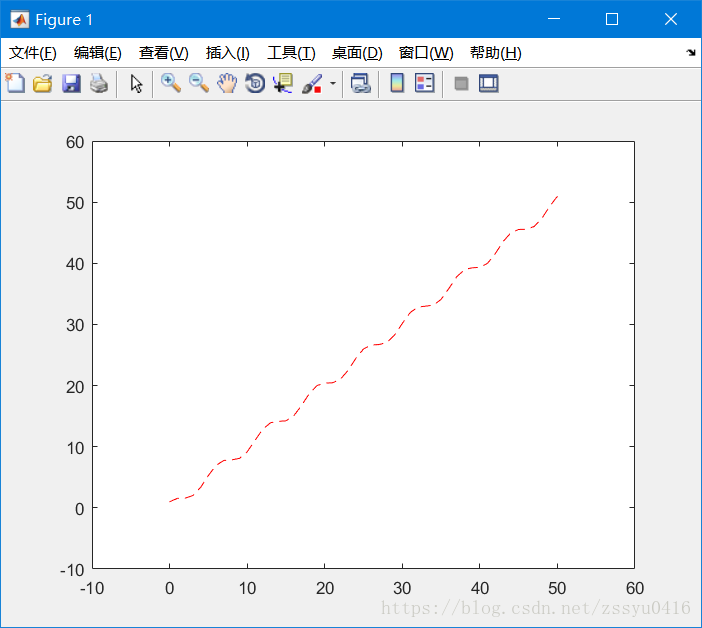

例三

clc,clear,close all;
x=linspace(0,50,51);
y=x+cos(x);
plot(x,y,'r--')
ha=gca;
set(ha,'xlim',[-10,60])
set(ha,'ylim',[-10,60])

四、坐标值增加方向

在MATLAB中，根据实际需要，沿不同方向设置坐标轴上坐标值增加的方向。

set(ha,'xdir','normal')%将x轴上的坐标值增加的方向为正方向

set(ha,'xdir','reverse')%将x轴上的坐标值增加的方向为反方向

set(ha,'ydir','normal')%将y轴上的坐标值增加的方向为正方向

set(ha,'ydir','reverse')%将y轴上的坐标值增加的方向为反方向

set(ha,'zdir','normal')%将z轴上的坐标值增加的方向为正方向

set(ha,'zdir','reverse')%将z轴上的坐标值增加的方向为反方向

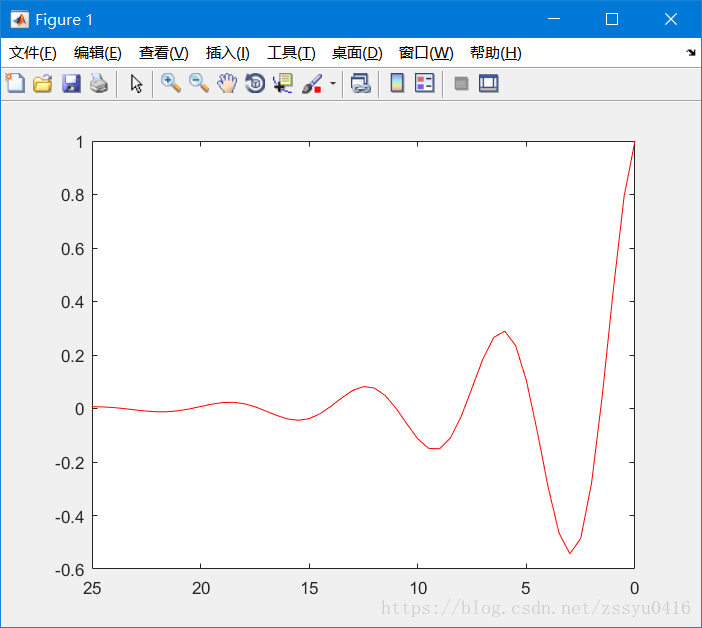

例四

clc,clear,close all;
x=linspace(0,25,51);
y=exp(-0.2*x).*cos(x);
plot(x,y,'r')
ha=gca;
set(ha,'xdir','reverse');

五、坐标网格

set(ha,'xgrid','on') %添加分割x轴的坐标网线

set(ha,'xgrid','off') %删除分割x轴的坐标网线

set(ha,'ygrid','on') %添加分割y轴的坐标网线

set(ha,'ygrid','off') %删除分割y轴的坐标网线

set(ha,'zgrid','on') %添加分割z轴的坐标网线

set(ha,'zgrid','off') %删除分割z轴的坐标网线

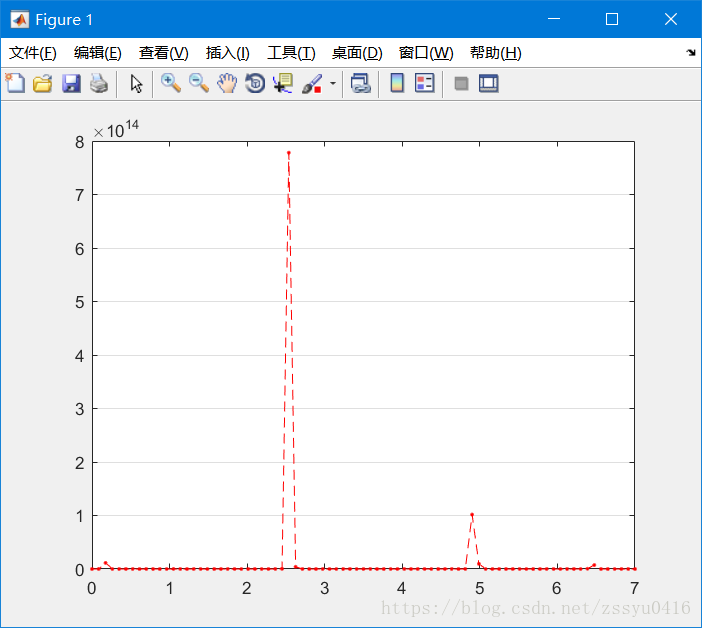

 例五

clc,clear,close all;
x=linspace(0,7,81);
n=10*sin(8*x)+5*cos(5*x);
y=10.^n;
plot(x,y,'.r--');
ha=gca;
set(ha,'ygrid','on')

坐标值增加方向

    在MATLAB中，根据实际需要，沿不同方向设置坐标轴上坐标值增加的方向。

set(ha,'xdir','normal')%将x轴上的坐标值增加的方向为正方向

set(ha,'xdir','reverse')%将x轴上的坐标值增加的方向为反方向

set(ha,'ydir','normal')%将y轴上的坐标值增加的方向为正方向

set(ha,'ydir','reverse')%将y轴上的坐标值增加的方向为反方向

set(ha,'zdir','normal')%将z轴上的坐标值增加的方向为正方向

set(ha,'zdir','reverse')%将z轴上的坐标值增加的方向为反方向
