如何实现RS485串口转模拟量AO输出

最新推荐文章于 2023-05-30 18:08:02 发布
最新推荐文章于 2023-05-30 18:08:02 发布
阅读量1.1k 收藏 1
点赞数
文章标签： 物联网
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zskjtel/article/details/126742217
版权
本文介绍了如何通过RS485转USB工具连接YX-AO10V-02 Modbus RTU模块，配置串口和通讯参数，利用Modbus RTU的10功能码控制AO输出4.9V模拟量，并通过03功能码读取AO值，确保正确设置和读取模拟量。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.准备一台远向电子的YX-AO10V-02  Modbus RTU，准备RS485转USB工具，将RS485转USB工具与YX-AO10V-02接好线连接电脑，电脑AO输出软件读取生成的COM口。

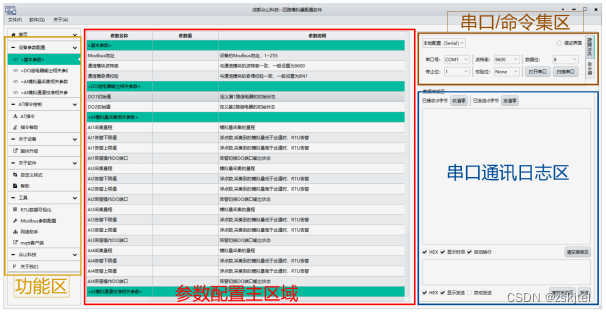

2.配置YX-AO10V-02  Modbus RTU与下位机设备串口、通讯参数。

3.通过Modbus RTU功能码去控制AO输出功能

设置AO输出:

设置AO输出4.9V模拟量

  1. 用10功能码写浮点数AO

发送: 01 10 10 00 00 02
