注：
课程：《编译技术》上机
实验一：词法语法分析器的设计与实现，生成抽象语法树。
建议使用词法语法分析程序生成工具如：LEX/FLEX , YACC/BISON等专业工具完成。

此处完成补充 二元式展示+添加程序根 的操作

前期准备

已经将整个文件夹都备好份，以供魔改后的回溯

开始实验

第一步

修改lex.l文件（lex描述文件给出了每一类词法单元的规则）

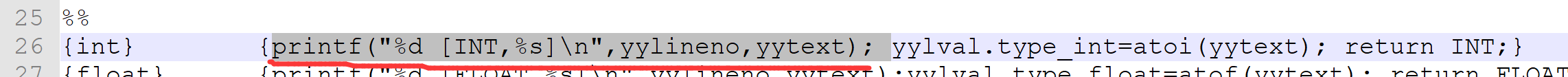

大改！！！每个匹配后的执行语句都加上printf
在这里插入图片描述

%{
#include "parser.tab.h"
#include "string.h"
#include "def.h"
int yycolumn=1;
#define YY_USER_ACTION    	yylloc.first_line=yylloc.last_line=yylineno; \
	yylloc.first_column=yycolumn;	yylloc.last_column=yycolumn+yyleng-1; yycolumn+=yyleng;
typedef union {
	int type_int;
	int type_float;
	char type_char;
	char type_id[32];
	struct node *ptr;
} YYLVAL;
#define YYSTYPE YYLVAL

%}
%option yylineno

id   [A-Za-z][A-Za-z0-9]*
int    [0-9]+
float  ([0-9]*\.[0-9]+)|([0-9]+\.)
char	(\'[^\n]\')|(\"[^\n]\")

%%
{int}        {printf("%d [INT,%s]\n",yylineno,yytext); yylval.type_int=atoi(yytext); return INT;}
{float}      {printf("%d [FLOAT,%s]\n",yylineno,yytext);yylval.type_float=atof(yytext); return FLOAT;}
{char}      {printf("%d [CHAR,%s]\n",yylineno,yytext);yylval.type_char=*(yytext+1); return CHAR;}

"int"        {printf("%d [TYPE,%s]\n",yylineno,yytext);strcpy(yylval.type_id,  yytext);return TYPE;}
"float"      {printf("%d [TYPE,%s]\n",yylineno,yytext);strcpy(yylval.type_id,  yytext);return TYPE;}
"char"      {printf("%d [TYPE,%s]\n",yylineno,yytext);strcpy(yylval.type_id,  yytext);return TYPE;}
"return"     {printf("%d [RETURN,%s]\n",yylineno,yytext);return RETURN;}
"if"         {printf("%d [IF,%s]\n",yylineno,yytext);return IF;}
"else"       {printf("%d [ELSE,%s]\n",yylineno,yytext);return ELSE;}
"while"      {printf("%d [WHILE,%s]\n",yylineno,yytext);return WHILE;}
"for"      {printf("%d [FOR,%s]\n",yylineno,yytext);return FOR;}
"break"      {printf("%d [BREAK,%s]\n",yylineno,yytext);return BREAK;}
"continue"      {printf("%d [CONTINUE,%s]\n",yylineno,yytext);return CONTINUE;}
{id}       {printf("%d [ID,%s]\n",yylineno,yytext);strcpy(yylval.type_id,  yytext); return ID;}
";"			{printf("%d [SEMI,%s]\n",yylineno,yytext);return SEMI;}
","			{printf("%d [COMMA,%s]\n",yylineno,yytext);return COMMA;}
">"|"<"|">="|"<="|"=="|"!=" {printf("%d [RELOP,%s]\n",yylineno,yytext);strcpy(yylval.type_id, yytext);return RELOP;}
"="			{printf("%d [ASSIGNOP,%s]\n",yylineno,yytext);return ASSIGNOP;}
"+"			{printf("%d [PLUS,%s]\n",yylineno,yytext);return PLUS;}
"-"			{printf("%d [MINUS,%s]\n",yylineno,yytext);return MINUS;}
"++"		{printf("%d [DPLUS,%s]\n",yylineno,yytext);return DPLUS;}
"--"		{printf("%d [DMINUS,%s]\n",yylineno,yytext);return DMINUS;}
"*"			{printf("%d [STAR,%s]\n",yylineno,yytext);return STAR;}
"/"			{printf("%d [DIV,%s]\n",yylineno,yytext);return DIV;}
"&&"         {printf("%d [AND,%s]\n",yylineno,yytext);return AND;}
"||"          {printf("%d [OR,%s]\n",yylineno,yytext);return OR;}
"!"			{printf("%d [NOT,%s]\n",yylineno,yytext);return NOT;}
"("			{printf("%d [LP,%s]\n",yylineno,yytext);return LP;}
")"			{printf("%d [RP,%s]\n",yylineno,yytext);return RP;}
"{"			{printf("%d [LC,%s]\n",yylineno,yytext);return LC;}
"}"			{printf("%d [RC,%s]\n",yylineno,yytext);return RC;}
"["			{printf("%d [LB,%s]\n",yylineno,yytext);return LB;}
"]"			{printf("%d [RB,%s]\n",yylineno,yytext);return RB;}
[\n]           {yycolumn=1;}
[ \r\t]          {}
.			{printf("Error type A :Mysterious character \"%s\"\n\t at Line %d\n",yytext,yylineno);}

%%


int yywrap()
{
return 1;
}

第二步

修改parser.y文件（parser.y是C语言文法）

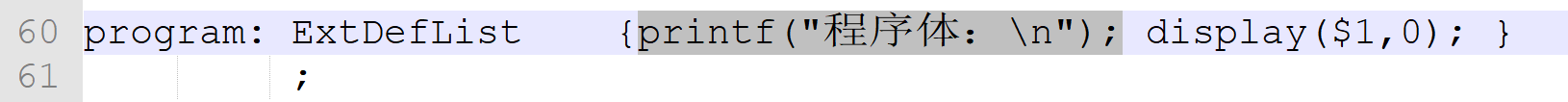

第60行修改Exp语法
老师想要程序有根，那么根从哪里来，就在这里添加语句
其实一开始我是想要搞一个将源代码的文件名输出出来的操作得（test.c程序体：），但是参数是从main(int argc, char * argv[])的argv[1]获取的，但是很遗憾咱们的输出语句是在main运行前完成的，不能够获取到那个参数，so…木得了

第三步

修改ast.c文件（ast.c定义了树的生成与输出）

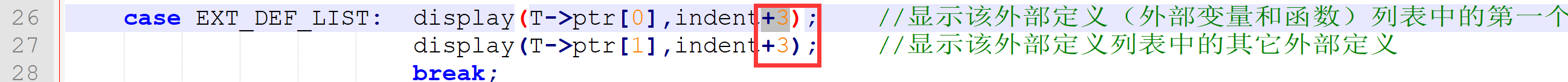

第26行修改EXT_DEF_LIST的输出，indent+3
为的是所有的代码输出都后移3个单位，从而体现出“程序体”文字的统领全篇

补：解释一下 printf(“% * cCHAR：%c\n”,indent,’ ',T->type_char);的含义：先打印indent个空格,再打印CHAR：%c
默认低一级的话，往后移3个空格

结果检验

依次运行

flex lex.l
bison -d parser.y
gcc -o parser lex.yy.c parser.tab.c ast.c
parser test.c

在这里插入图片描述
发现有乱码，使用chcp 65001切换到UTF-8编码界面

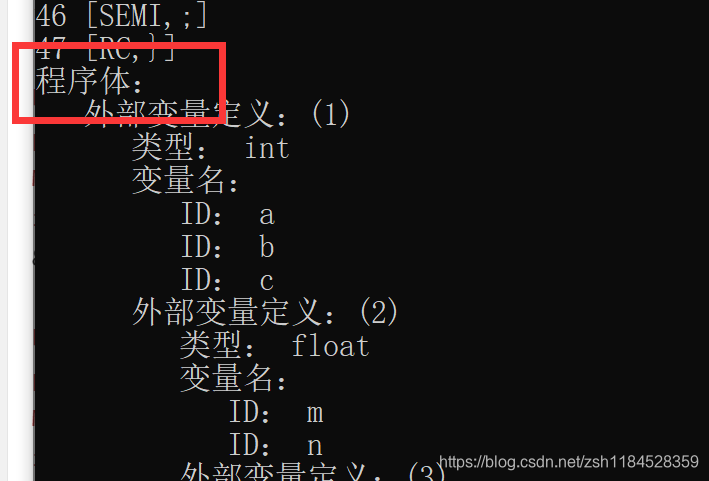

二元式输出完成！
在这里插入图片描述

程序有根了hhhh!

实验一暂时就搞到这里吧，还有很多功能没有添加上，也还有很多bug其实我知道在哪里，但是并没有精力去一个个改好了，虽有一点点缺憾，但我已经足够满意了。加油呀，打工人！
