Linux深入理解内存管理26（基于Linux6.6）---slub分配器介绍
一、概述
SLUB（Simple List-based Unqueued Buffer Allocator）是 Linux 内核中的一种内存分配器，专门用于优化内存分配和释放的效率。SLUB 是为了解决内核中多种内存分配需求而设计的，尤其是对于内核对象（如结构体、缓存等）的内存分配。
SLUB 是继 SLOB（Simple List of Blocks）和 SLAB 分配器之后的一个内存分配器。与其他内存分配器相比，SLUB 更加简洁且高效，它试图通过减少锁的使用和避免多余的内存操作来提高性能。
1.1、SLUB 分配器的特点
-
简洁的设计：
- SLUB 分配器设计上采用了 slab（内存块）缓存管理的思想，但相比旧版的 SLAB 分配器，SLUB 在设计上简化了许多不必要的机制，减少了内存管理的复杂性。
- 不再使用复杂的“空闲链表”（free list）来管理空闲块，而是直接使用一个简单的单链表来管理每个 CPU 上的空闲内存块，避免了 SLAB 中的复杂管理。
-
每 CPU 本地化：
- SLUB 的重要特性之一是 每个 CPU 都有自己的本地缓存（local cache），这种设计可以极大地减少 CPU 之间的锁竞争，提高多核系统的并行性能。每个 CPU 都拥有独立的内存分配区域，只有当某个 CPU 的本地缓存无法满足分配请求时，才会去访问共享缓存。
-
内存对齐：
- SLUB 分配器对内存进行良好的对齐，确保内存块按照最适合的方式进行分配，减少因内存不对齐导致的性能问题。
-
少量的锁：
- SLUB 使用锁的次数非常少，通常只在必要的地方才会使用锁。这是为了提高并发性能，尤其是在多核机器中，尽量避免频繁的全局锁竞争。
-
延迟回收：
- SLUB 分配器采用了一种延迟回收策略，当内存块被释放后，它不会立刻返回到全局缓存中，而是会在一定的条件下再回收。这有助于减少内存分配和释放时的开销。
-
优化内存碎片化：
- SLUB 会通过对内存块进行组织和优化，尽量减少碎片化的发生。每个 slab 缓存管理的内存块数量相对固定，使得内存块的分配和释放效率较高。
1.2、SLUB 的工作原理
SLUB 的工作原理可以简单地总结为：
-
内存池管理：
- SLUB 使用多个“slab”来管理内存块，每个 slab 是一段连续的内存区域，这些 slab 会被分配给不同的内存缓存（cache）。每个 cache 存储了特定类型的内存块（例如特定结构体的内存）。
-
每 CPU 本地缓存：
- 每个 CPU 会有自己的本地缓存来存储已经分配出来但还未被释放的内存块。当 CPU 需要分配内存时，首先会从本地缓存中查找空闲的内存块。如果本地缓存没有足够的内存块，则会向共享缓存申请。
-
空闲块回收：
- 当某个内存块被释放时，它首先会被加入到本地缓存中。如果本地缓存中已满，或者无法继续存储更多内存块，则该块会被返回到共享缓存中。通过延迟回收和合理的分配策略，SLUB 能够最大限度地减少内存碎片。
-
对象的分配与释放：
- 每个分配的内存块被视为一个内核对象，每个对象都具有一定的生命周期。内存分配时，SLUB 会检查是否有空闲的对象，如果没有，SLUB 会向操作系统申请更多内存块。
1.3、SLUB 分配器的性能特点
-
适用于大规模系统：
- SLUB 的设计对于高并发的多核系统进行了优化，能有效减少 CPU 之间的竞争，从而提高内存分配的效率。
-
低内存碎片化：
- 通过在不同大小的 slab 中分配内存块，SLUB 能够减少内存碎片化的问题。由于内存块是固定大小的，这有助于内存的管理和回收。
-
减少锁的使用：
- SLUB 分配器极大地减少了对全局锁的依赖，它通过在每个 CPU 上本地缓存空闲块的方式，减少了多核系统中共享资源的竞争，进一步提高了并发性能。
-
延迟回收：
- 延迟回收的机制有助于减少内存回收时的开销，从而提高了内存分配的性能。
1.4、动态分配
在linux的内核运行需要动态分配内存的时候，其中有两种分配方案：
- 第一种是以页为单位分配内存，即一次分配内存的大小必须是页的整数倍
- 第二种是按需分配，一次分配的内存大小是随机的
对于第一种方案是通过伙伴系统实现，以页为单位管理和分配内存，但是这个单位确实也太大了。对于第二种方案，在现实的需求中，如果我们要为一个10个字符的字符串分配空间，如果按照伙伴系统采用分配一个4KB或者更多空间的完整页面，不仅浪费而且完全不可接受。显然的解决方案是需要将页拆分为更小的单位，可以容纳大量的小对象。同时新的解决方案月不能给内核带来更大的开销，不能对系统性能产生影响，同时也必须保证内存的利用率和效率。基于此，slab的分配器就应运而生，该机制是并没有脱离伙伴系统，是基于伙伴系统分配的大内存进一步细化分成小内存分配，SLAB 就是为了解决这个小粒度内存分配的问题的。
slab分配器对许多可能的工作负荷都能很好工作，但是有一些场景，也无法提供最优化的性能。如果某些计算机处于当前硬件尺度的边界上，slab分配器就会出现一些问题。同时对于嵌入式系统来说slab分配器代码量和复杂度都太高，所以内核增加了两个替代品，所以目前有三种实现算法，分别是slab、slub、slob，并且，依据它们各自的分配算法，在适用性方面会有一定的侧重。
- Slab是最基础的，最早基于Bonwick的开创性论文并且可用 自Linux内核版本2.2起。
- slob是被改进的slab，针对嵌入式系统进行了特别优化，以便减小代码量。围绕一个简单的内存块链表展开，在分配内存时，使用同样简单的最新适配算法。slob分配器只有大约600行代码，总的代码量很小。从速度来说，它不是最高效的分配器，页肯定不是为大型系统设计的。
- slub是在slab上进行的改进简化，在大型机上表现出色，并且能更好的使用NUMA系统，slub相对于slab有5%-10%的性能提升和减小50%的内存占用。
二、Slub数据结构
要想理解slub分配器，首先需要了解slub分配器的核心结构体，kmem_cache的结构体定义如下：
include/linux/slab_def.h
/*
* Definitions unique to the original Linux SLAB allocator.
*/
struct kmem_cache {
struct array_cache __percpu *cpu_cache;
/* 1) Cache tunables. Protected by slab_mutex */
unsigned int batchcount;
unsigned int limit;
unsigned int shared;
unsigned int size;
struct reciprocal_value reciprocal_buffer_size;
/* 2) touched by every alloc & free from the backend */
slab_flags_t flags; /* constant flags */
unsigned int num; /* # of objs per slab */
/* 3) cache_grow/shrink */
/* order of pgs per slab (2^n) */
unsigned int gfporder;
/* force GFP flags, e.g. GFP_DMA */
gfp_t allocflags;
size_t colour; /* cache colouring range */
unsigned int colour_off; /* colour offset */
unsigned int freelist_size;
/* constructor func */
void (*ctor)(void *obj);
/* 4) cache creation/removal */
const char *name;
struct list_head list;
int refcount;
int object_size;
int align;
/* 5) statistics */
#ifdef CONFIG_DEBUG_SLAB
unsigned long num_active;
unsigned long num_allocations;
unsigned long high_mark;
unsigned long grown;
unsigned long reaped;
unsigned long errors;
unsigned long max_freeable;
unsigned long node_allocs;
unsigned long node_frees;
unsigned long node_overflow;
atomic_t allochit;
atomic_t allocmiss;
atomic_t freehit;
atomic_t freemiss;
/*
* If debugging is enabled, then the allocator can add additional
* fields and/or padding to every object. 'size' contains the total
* object size including these internal fields, while 'obj_offset'
* and 'object_size' contain the offset to the user object and its
* size.
*/
int obj_offset;
#endif /* CONFIG_DEBUG_SLAB */
#ifdef CONFIG_KASAN
struct kasan_cache kasan_info;
#endif
#ifdef CONFIG_SLAB_FREELIST_RANDOM
unsigned int *random_seq;
#endif
unsigned int useroffset; /* Usercopy region offset */
unsigned int usersize; /* Usercopy region size */
struct kmem_cache_node *node[MAX_NUMNODES];
};
| 字段名称 | 类型 | 含义说明 |
|---|---|---|
cpu_slab | struct kmem_cache_cpu __percpu * | 每个 CPU 的本地 slab 缓存指针，指向每个 CPU 专用的 slab 分配器。 |
flags | unsigned long | 用于存储 cache 的一些标志位，控制缓存的行为。 |
min_partial | unsigned long | 最小的部分 slab 对象数目，控制部分 slabs 的最小数量。 |
size | int | 单个对象的大小（包括元数据）。 |
object_size | int | 单个对象的大小（不包括元数据）。 |
offset | int | 指定每个对象的空闲指针的偏移量，用于对象的内存管理。 |
cpu_partial | int | 每个 CPU 上保持的部分对象的数量，控制 CPU 本地缓存中的部分对象数目。 |
oo | struct kmem_cache_order_objects | 定义分配对象时的顺序和数量，具体涉及对象分配的顺序规则。 |
max | struct kmem_cache_order_objects | 最大对象分配数量限制，控制每个缓存可分配的最大对象数。 |
min | struct kmem_cache_order_objects | 最小对象分配数量限制，控制每个缓存可分配的最小对象数。 |
allocflags | gfp_t | 内存分配时使用的 GFP 标志，控制分配内存的行为（如阻塞或非阻塞）。 |
refcount | int | slab cache 的引用计数，用于管理缓存的生命周期（销毁缓存时减少引用）。 |
ctor | void (*)(void *) | 构造函数，用于初始化分配的内存对象（例如清零或初始化数据）。 |
inuse | int | 内存使用中的偏移量，指示有多少内存正在被占用。 |
align | int | 对象的对齐方式，确保每个对象在内存中按照指定的对齐要求分配。 |
reserved | int | slab 区域末尾保留的字节数，用于内存对齐或其他目的。 |
name | const char * | slab cache 的名称（仅用于显示），便于调试和查看。 |
list | struct list_head | 连接所有 slab 缓存的链表头，表示缓存之间的关系。 |
red_left_pad | int | 左侧的红区填充大小，用于防止内存覆盖问题（通常用于保护堆栈溢出）。 |
node[MAX_NUMNODES] | struct kmem_cache_node * | 指向每个 NUMA 节点的指针，表示不同节点上的 slab 分配器。 |
在该结构体中，有一个变量struct list_head list，可以想象下，对于操作系统来讲，要创建和管理的缓存不至于task_struct，对于mm_struct，fs_struct都需要这个结构体，所有的缓存最后都会放到这个链表中，也就是LIST_HEAD(slab_caches)。对于缓存中哪些对象被分配，哪些是空着，什么情况下整个大内存块都被分配完了，需要向伙伴系统申请几个页形成新的大内存块？这些信息该由谁来维护呢？？就引出了两个成员变量kmem_cache_cpu和kmem_cache_node。
在分配缓存的时候，需要分两种路径，快速通道(kmem_cache_cpu)和普通通道(kmem_cache_node)，每次分配的时候，要先从kmem_cache_cpu分配；如果kmem_cache_cpu里面没有空闲块，那就从kmem_cache_node中进行分配；如果还是没有空闲块，最后从伙伴系统中分配新的页。
cpu_cache对于每个CPU来说，相当于一个本地内存缓冲池，当分配内存的时候，优先从本地CPU分配内存以及保证cache的命中率，struct kmem_cache_cpu用于管理slub缓存：
include/linux/slub_def.h
/*
* When changing the layout, make sure freelist and tid are still compatible
* with this_cpu_cmpxchg_double() alignment requirements.
*/
struct kmem_cache_cpu {
void **freelist; /* Pointer to next available object */
unsigned long tid; /* Globally unique transaction id */
struct slab *slab; /* The slab from which we are allocating */
#ifdef CONFIG_SLUB_CPU_PARTIAL
struct slab *partial; /* Partially allocated frozen slabs */
#endif
local_lock_t lock; /* Protects the fields above */
#ifdef CONFIG_SLUB_STATS
unsigned stat[NR_SLUB_STAT_ITEMS];
#endif
};
| 字段名称 | 类型 | 含义说明 |
|---|---|---|
freelist | void ** | 指向下一个可用对象的指针，表示当前 CPU 上的空闲对象链表。 |
tid | unsigned long | 全局唯一的事务 ID，用于标识当前的内存分配事务。 |
page | struct page * | 指向正在为其分配内存的 slab 页，表示当前的分配页。 |
partial | struct page * | 指向部分已分配的“冻结” slab 页，表示未完全分配的 slab 页。 |
struct kmem_cache_node：用于管理每个Node的slub页面，由于每个Node的访问速度不一致，slub页面由Node来管理 。
mm/slab.h
/*
* The slab lists for all objects.
*/
struct kmem_cache_node {
spinlock_t list_lock;
#ifdef CONFIG_SLAB
struct list_head slabs_partial; /* partial list first, better asm code */
struct list_head slabs_full;
struct list_head slabs_free;
unsigned long total_slabs; /* length of all slab lists */
unsigned long free_slabs; /* length of free slab list only */
unsigned long free_objects;
unsigned int free_limit;
unsigned int colour_next; /* Per-node cache coloring */
struct array_cache *shared; /* shared per node */
struct alien_cache **alien; /* on other nodes */
unsigned long next_reap; /* updated without locking */
int free_touched; /* updated without locking */
#endif
#ifdef CONFIG_SLUB
unsigned long nr_partial;
struct list_head partial;
#ifdef CONFIG_SLUB_DEBUG
atomic_long_t nr_slabs;
atomic_long_t total_objects;
struct list_head full;
#endif
#endif
};
| 字段名称 | 类型 | 含义说明 |
|---|---|---|
list_lock | spinlock_t | 该锁用于保护 partial 链表，防止多个处理器同时修改该链表。 |
nr_partial | unsigned long | 当前 NUMA 节点中 partial slab 链表中 slab 的数量。 |
partial | struct list_head | 部分已分配的 slab 链表头，包含所有分配了一部分对象但未完全分配的 slab。 |

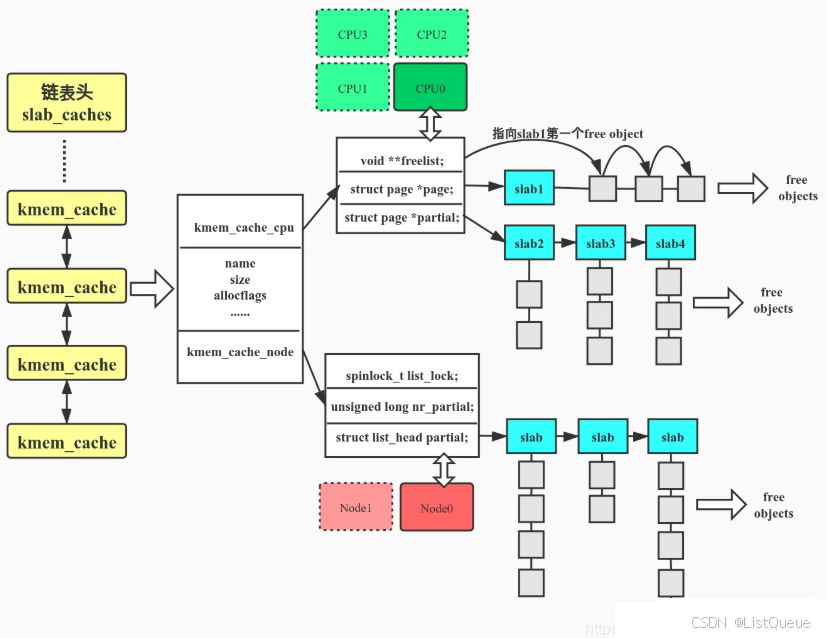

其结构图如下图所示 ：
三、Slub初始化
为了初始化slub的数据结构，内核需要若干远小于一整页的内存块，这些最适合使用kmalloc来分配。但是此时只有slub系统已经完成初始化后，才能使用kmalloc。换而言之，kmalloc只能在kmalloc已经初始化之后初始化，这个是不可能，所以内核使用kmem_cache_init函数用于初始化slub分配器。
分配器的初始化工作主要是初始化用于kmalloc的gerneral cache，slub分配器的gerneral cache定义如下：
extern struct kmem_cache *kmalloc_caches[KMALLOC_SHIFT_HIGH + 1];
#define KMALLOC_SHIFT_HIGH (PAGE_SHIFT + 1)
#define PAGE_SHIFT 12
那么KMALLOC_SHIFT_HIGH=PAGE_SHIFT + 1 = 12 + 1 = 13,KMALLOC_SHIFT_HIGH+1=13+ 1= 14说明kmalloc_caches数组中有14个元素,每个元素是kmem_cache这个结构体。

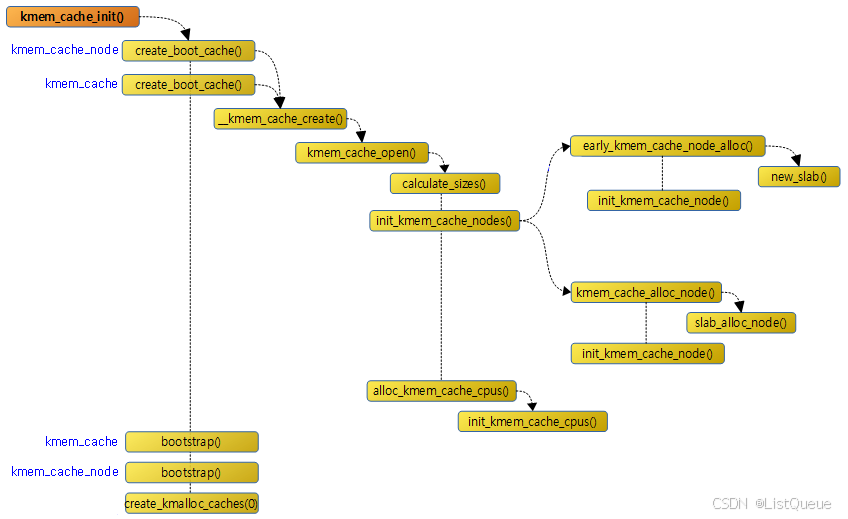

它在内核初始化阶段(start_kernel)、伙伴系统启用之后调用，它首先执行缓存初始化过程，如下图所示：
- 从缓存中分配kmem_cache对象，并复制并使用临时kmem_cache
- 从缓存中分配kmem_cache_node对象，然后复制并使用临时使用的kmem_cache_node
- kmalloc boot cache
起初并没有boot cache，因此定义了两个静态变量（boot_kmem_cache，boot_kmem_cache_node）用于临时使用。这里的核心是boot cache创建函数：create_boot_cache()

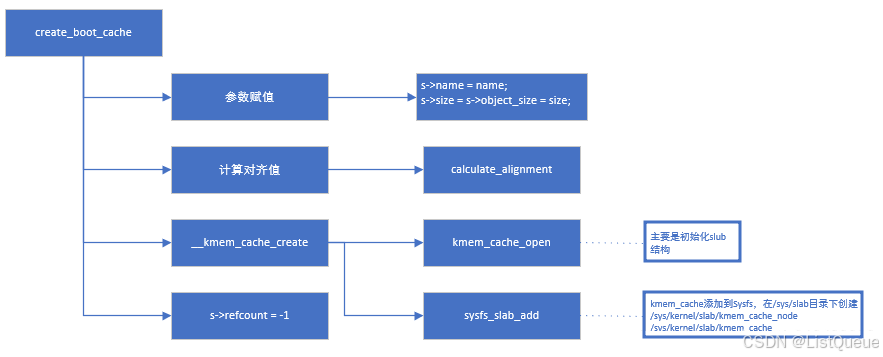

当调用create_boot_cache创建完kmem_cache和kmem_cache_node两个Cache后，就需要调用bootstrap从Cache中为kmem_cache和kmem_cache_node分配内存空间然后将静态变量boot_kmem_cache和boot_kmem_cache_node中的内容复制到分配的内存空间中，这相当于完成了一次对自身的重建：
mm/slub.c
static struct kmem_cache * __init bootstrap(struct kmem_cache *static_cache)
{
int node;
struct kmem_cache *s = kmem_cache_zalloc(kmem_cache, GFP_NOWAIT);---解析1
struct kmem_cache_node *n;
memcpy(s, static_cache, kmem_cache->object_size);
/*
* This runs very early, and only the boot processor is supposed to be
* up. Even if it weren't true, IRQs are not up so we couldn't fire
* IPIs around.
*/
__flush_cpu_slab(s, smp_processor_id());
for_each_kmem_cache_node(s, node, n) {---解析2
struct slab *p;
list_for_each_entry(p, &n->partial, slab_list)
p->slab_cache = s;
#ifdef CONFIG_SLUB_DEBUG
list_for_each_entry(p, &n->full, slab_list)
p->slab_cache = s;
#endif
}
list_add(&s->list, &slab_caches);
return s;
}
- 首先将会通过kmem_cache_zalloc()申请kmem_cache空间，值得注意的是该函数申请调用kmem_cache_zalloc()->kmem_cache_alloc()->slab_alloc()，其最终将会通过前面create_boot_cache()初始化创建的kmem_cache来申请slub空间来使用。临时使用的kmem_cache结构形式接收的参数static_cache的内容复制到新分配的缓存中，其大小与object_size相同。早期引导过程中，因此无法对其他CPU进行IPI调用，因此仅刷新本地CPU。
- 通过for_each_node_state()遍历各个内存管理节点node,在通过get_node()获取对应节点的slab，如果slab不为空这回遍历部分满slab链，修正每个slab指向kmem_cache的指针，如果开启CONFIG_SLUB_DEBUG，则会遍历满slab链，设置每个slab指向kmem_cache的指针；最后将kmem_cache添加到全局slab_caches链表中。
接下来是创建kmalloc boot cache - create_kmalloc_caches()，来初始化kmalloc_caches表，其最终创建的kmalloc_caches是以{0,96,192,8,16,32,64,128,256,512,1024,2046,4096，8196}为大小的slab表；创建完之后，将设置slab_state为UP，然后将kmem_cache的name成员进行初始化；最后如果配置了CONFIG_ZONE_DMA，将会初始化创建kmalloc_dma_caches表。可以得到size_index与kmalloc_caches的对应关系：

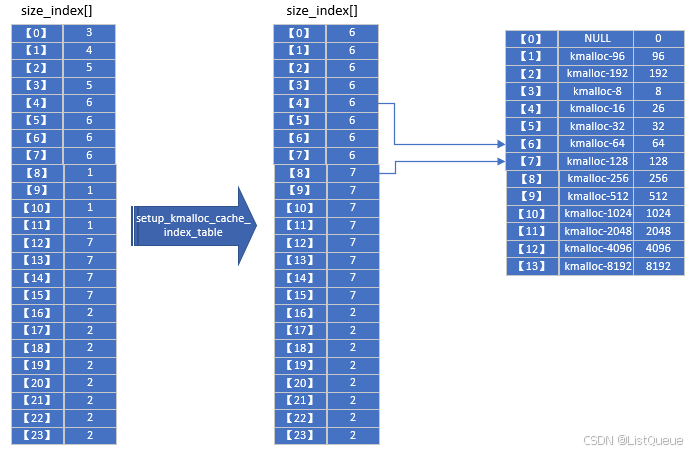

以通常情况下KMALLOC_MIN_SIZE等于8为例进行说明。size_index[0-23]数组根据对象大小映射到不同的kmalloc_caches[0-13]保存的cache。观察kmalloc_caches[0-13]数组，可见索引即该cache slab块的order。由于最小对象为8（23）字节，kmalloc_caches[0-2]这三个数组元素没有用到，slub使用kmalloc_caches[1]保存96字节大小的对象，kmalloc_caches[2] 保存192字节大小的对象，相当于细分了kmalloc的粒度，有利于减少空间的浪费。kmalloc_caches[0]未使用。
四、总结
1、核心思想
slab分配器中用到了对象这个概念，就是内核中的数据结构以及对该数据结构进行创建和撤销的操作。其核心思想如下：
- 将内核中经常使用的对象放到高速缓存中，并且由系统保持为初始的可利用状态，比如进程描述符，内核中会频繁对此数据进行申请和释放。
- 当一个新进场创建时，内核就会直接从slab分配器的高速缓存中获取一个已经初始化的对象。
- 当进程结束时，该结构所占的页框并不被释放，而是重新返回slab分配器中，如果没有基于对象的slab分配器，内核将花费更多的时间去分配、初始化、已经释放对象。

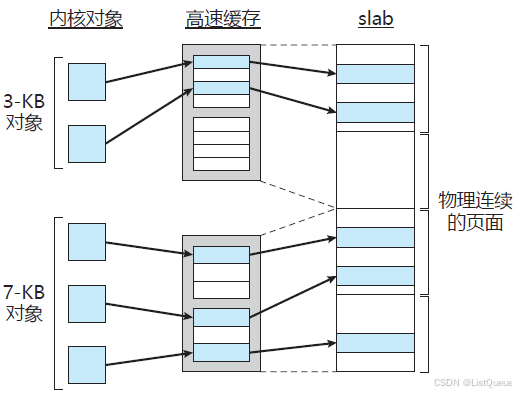

上图显示了slab、cache及object 三者之间的关系。该图显示了2个大小为3KB 的内核对象和3个大小为7KB的对象，它们位于各自的cache中。slab分配算法采用 cache来存储内核对象。在创建 cache 时，若干起初标记为free的对象被分配到 cache。cache内的对象数量取决于相关slab的大小。例如，12KB slab(由3个连续的4KB页面组成)可以存储6个2KB对象。最初，cache内的所有对象都标记为空闲。当需要内核数据结构的新对象时，分配器可以从cache上分配任何空闲对象以便满足请求。从cache上分配的对象标记为used(使用)。
考虑一个场景，这里内核为表示进程描述符的对象从slab分配器请求内存。在 Linux 系统中，进程描述符属于 struct task_struct 类型，它需要大约1.7KB的内存。当Linux内核创建一个新任务时，它从cache中请求 struct task_struct对象的必要内存。cache 利用已经在slab中分配的并且标记为 free (空闲)的 struct task_struct对象来满足请求。
在Linux中，slab可以处于三种可能状态之一：
- 满的：slab的所有对象标记为使用。
- 空的：slab上的所有对象标记为空闲。
- 部分：slab上的对象有的标记为使用，有的标记为空闲。
slab分配器首先尝试在部分为空的slab中用空闲对象来满足请求。如果不存在，则从空的slab 中分配空闲对象。如果没有空的slab可用，则从连续物理页面分配新的slab，并将其分配给cache；从这个slab上，再分配对象内存。slab分配器提供两个主要优点：
- 减小伙伴算法在分配小块连续内存时所产生的内部碎片问题，因为每个内核数据结构都有关联的cache，每个 cache都由一个或多个slab组成，而slab按所表示对象的大小来分块。因此，当内核请求对象内存时，slab 分配器可以返回刚好表示对象的所需内存。
- 将频繁使用的对象缓存起来，减小分配、初始化和释放的时间开销 ，当对象频繁地被分配和释放时，如来自内核请求的情况，slab 分配方案在管理内存时特别有效。分配和释放内存的动作可能是一个耗时过程。然而，由于对象已预先创建，因此可以从cache 中快速分配。再者，当内核用完对象并释放它时，它被标记为空闲并返回到cache，从而立即可用于后续的内核请求。
对于伙伴系统和slab分配器，就好比“批发商”和“零售商”，“批发商”，是指按页面管理并分配内存的机制；而“零售商”，则是从“批发商”那里批发获取资源，并以字节为单位，管理和分配内存的机制。作为零售商的slab，那么就需要解决两个问题：
- 该如何从批发商buddy system批发内存。
- 如何管理批发的内存并把这些内存“散卖“出去，如何使这些散内存由更高的使用效率。
2、SLUB 分配器的优缺点
优点：
- 简单且高效：相比于 SLAB，SLUB 的设计更加简洁，且对多核系统的支持更为高效。
- 低锁竞争：SLUB 在并发环境下减少了锁竞争，通常具有较好的性能。
- 延迟回收：延迟回收和合并策略能降低不必要的资源开销。
缺点：
- 内存碎片：SLUB 的设计可能会导致较高的内存碎片，特别是在频繁分配和回收大小不均的对象时。
- 内存占用：对于一些非常小或非常大的对象，SLUB 可能会导致更多的内存浪费。
3、SLUB 与其他分配器的比较
- SLAB：SLAB 分配器相较于 SLUB 在设计上更复杂，提供了更细粒度的缓存管理，适合需要精细化内存管理的场景。SLUB 在多核环境下的性能更优，但 SLAB 在精度和内存回收方面可能会更具优势。
- SLOB：SLOB 是一个针对嵌入式系统的简单内存分配器，适用于内存资源较少的环境。SLUB 提供了更好的性能和可扩展性。
4、总结
SLUB 分配器在 Linux 内核中被广泛使用，特别适用于高效的内存分配和回收。在多核系统中，它的低锁竞争和高效的缓存机制使其成为首选的内存分配器之一。SLUB 的设计目标是提供简单而高效的内存管理，减少了锁争用，并对多核系统进行了优化。通过延迟回收、紧凑的内存分配和部分已分配 slab 的使用，SLUB 分配器能够在性能和内存使用之间保持较好的平衡。
