Linux 深入分析V4l2框架4（基于Linux6.6）---videobuf2介绍
一、概述
Videobuf2 是 Linux 内核中的一个框架，旨在管理视频缓冲区的分配和传输，特别是在 V4L2 驱动程序中。它作为 V4L2 驱动模型的底层组成部分，负责缓存和缓冲区管理，确保视频数据的有效传输和处理。
在 V4L2 驱动中，视频数据通常是通过缓冲区（buffer）进行管理的，尤其是视频捕获和视频回放过程中，视频数据需要被存储、传输和处理。videobuf2 提供了一个通用的缓冲区管理机制，允许驱动程序高效地分配和处理这些缓冲区。
1.1、videobuf2 的关键特性
-
缓冲区分配：
videobuf2负责为视频数据流分配内存缓冲区。它支持不同类型的内存（如用户空间内存、DMA 内存等）来存储视频帧数据。 -
缓冲区映射： 它允许用户空间和内核空间之间共享缓冲区数据。缓冲区可以映射到用户空间，以便应用程序直接访问视频数据。
-
内存管理：
videobuf2提供了对缓冲区的生命周期管理。缓冲区会在合适的时候被分配、映射、填充数据并最终释放。 -
异步 I/O： 支持异步 I/O 操作，缓冲区可以在没有阻塞的情况下进行读取或写入，提高性能。
-
支持多种类型的缓冲区： 包括请求缓冲区（用于捕获数据）、输出缓冲区（用于播放或回放数据）以及队列（管理多个缓冲区）。
1.2、videobuf2 的工作流程
-
缓冲区分配： 驱动程序通过
videobuf2API 分配一个或多个缓冲区。分配的缓冲区可以是物理内存或用户空间内存。 -
缓冲区映射： 如果缓冲区需要与用户空间共享，
videobuf2会将缓冲区映射到用户空间，允许用户程序访问数据。 -
缓冲区填充和传输： 驱动程序将视频帧数据填充到缓冲区中，用户程序可以从缓冲区中读取数据，或者将数据写入到缓冲区中，驱动程序再将其传输到硬件设备。
-
缓冲区释放： 一旦缓冲区不再需要，
videobuf2会负责释放它们的内存。
1.3、videobuf2 的作用
videobuf2 用于连接 V4L2 驱动层与用户空间层，提供数据交流的通道，它可以分配并管理视频帧数据。videobuf 层实现了很多 ioctl 函数，包括 buffer 分配、入队、出队和数据流控制。
- 为什么要有videobuf2？
- 扩展性不足，尤其是嵌入式多媒体设备
a. 难以添加新的内存处理函数以及自定义的内存分配函数，比如现在 videobuf2 里面已有的三种-「dma-contig、sg-dma、vmalloc」;
b. 对 cache 以及 IOMMU 的支持非常弱;
c. 不够灵活。只有一个通用的函数来处理 cache、sg-list 创建等等事情，这些应该分为不同的抽象方法类进行差异化管理; - 无用的成员，代码，变量（这个我就没有深入了解了）
- videobuf2要解决的问题
a. 更正 V4L2 的 API，修复 videobuf1 的问题与缺点「上面提到的问题」
b. 把队列管理与内存管理完全分离，采用分层的设计
c. 更多专门的驱动回调，不同类型驱动特定的，同时又满足可定制化的拆分，不必要的不使用，必要的按需使用
d. 支持新的V4L2 API扩展，比如多 planar 视频 buffer，比如 YUV 就是多 planer 的格式，它们的 Y、U、V 数据可能不在同一个连续的地址段内
二、数据类型
2.1、数据类型简介
不是所有的视频设备都使用同一种类型的 buffer，事实上，buffer 类型可以概括为三种：
- buffer 在虚拟地址以及物理地址上面都是分散的。几乎所有的用户空间 buffer 都是这种类型，在内核空间中，这种类型的 buffer 并不总是能够满足需要，因为这要求硬件可以进行分散的 DMA 操作。
- 物理地址分散，虚拟地址连续。也就是通过 vmalloc 分配的 buffer，换句话说很难使用 DMA 来操作这些buffer。
- 物理地址连续。在分段式系统上面分配这种类型的 buffer 是不可靠的（分段式-也即页式系统上面有可能在长时间运行之后内存出现大量碎片，从而导致连续的内存空间很难获得，所以说不可靠），但是简单 DMA 控制器只能够适用于这种类型的 buffer。也有分段式的 DMA 操作，不过那种需要用到 IOMMU 来实现。
这三种类型的 buffer 对应的相关操作函数分别对应于 videobuf2-dma-sg.c,videobuf2-vmalloc.c,videobuf2-dma-contig.c。
2.2、结构体、回调函数、初始化
根据buffer的不同，，需要用到的内核头文件也不同：
<media/videobuf-dma-sg.h> /* 物理地址分散 */
<media/videobuf-vmalloc.h> /* vmalloc() 分配的buffer */
<media/videobuf-dma-contig.h> /* 物理地址连续 */
需要实现以下几个回调函数来管理buffer：
include/media/videobuf2-core.h
struct vb2_ops {
int (*queue_setup)(struct vb2_queue *q,
unsigned int *num_buffers, unsigned int *num_planes,
unsigned int sizes[], struct device *alloc_devs[]);
void (*wait_prepare)(struct vb2_queue *q);
void (*wait_finish)(struct vb2_queue *q);
int (*buf_out_validate)(struct vb2_buffer *vb);
int (*buf_init)(struct vb2_buffer *vb);
int (*buf_prepare)(struct vb2_buffer *vb);
void (*buf_finish)(struct vb2_buffer *vb);
void (*buf_cleanup)(struct vb2_buffer *vb);
int (*start_streaming)(struct vb2_queue *q, unsigned int count);
void (*stop_streaming)(struct vb2_queue *q);
void (*buf_queue)(struct vb2_buffer *vb);
void (*buf_request_complete)(struct vb2_buffer *vb);
};
queue_setup：
该回调函数在两个地方会被调用：
- 在真正的 memory 分配之前，由
VIDIOC_REQBUFS和VIDIOC_CREATE_BUFS两个 ioctl 调用，一般情况下我们会使用VIDIOC_REQBUFS这个 ioctl，后者不常使用。 - 如果不能够分配
num_buffers指定的原始数量的的 buffer，那么该函数就会再次被调用来尽最大努力去分配 buffer 并返回实际被分配的 buffer 数量，返回值依然存到num_buffers，返回值这部分应该有驱动编写者来完成。 num_planes里面返回申请的 buffer 的 planes 的数量，比如对于 YUV420SP 格式的数据来说，它的 planes 就是 2「具体为什么是 2 就需要自己去网上找找 YUV 格式的解析啦，本文重点不在这里」。- 每个 plane 的大小被存放在该回调函数的
sizes数组成员里面，可选的，alloc_ctxs数组可以存放每一个 plane 的特定数据，不过这种应用场景暂时没有遇到过，alloc_ctxs没用过。 - 需要返回的值：驱动需要返回实际分配的 buffer 数量，存放在
num_buffers中。返回 plane 数量，存放在num_planes中。每个 plane 的大小按照顺序存放在sizes[]中，每个 plane 的分配者特定数据存放在alloc_ctxs[]「之前的版本是在alloc_devs[]」中，这一步是可选的，因为并不总是用得到。
wait_prepare：释放所有在 ioctl 操作函数执行时被持有的锁；该回调在 ioctl 需要等待一个新的 buffer 到达的时候被调用；需要在阻塞访问的时候避免死锁。wait_finish：请求所有的在上面wait_prepare回调锁释放的锁；需要在睡眠等待新的 buffer 到来之后继续运行。
上面两个回调比较通用的做法是：将 wait_prepare 赋值为 vb2_ops_wait_prepare，将 wait_finish 赋值为 vb2_ops_wait_finish，这两个是 videobuf2 为我们实现的两个回调，直接使用即可。上面两个函数在 vb2_internal_dqbuf 内部会被使用到，通常情况下会在用户 DQBUF 的时候使用，内核里面会判断是否是阻塞的情况，如果是阻塞调用并且没有准备好的数据，内核就会调用 wait_prepare 释放锁并进行休眠等待，直到有数据到达被唤醒之后才调用 wait_finish 重新持有锁。
-
buf_init：在 MMAP 方式下，分配完 buffer 或者 USERPTR 情况下请求完 buffer 之后被调用一次，（一个 buffer 调用一次）。如果该 ioctl 返回失败，将会导致queue_setup执行失败。该函数的主要目的是让我们在 buffer 申请完毕之后对 buffer 做一些初始化工作，但是实际上好像并不是经常用到。在该函数里面可以获取到 buffer 的 type，memory 类型，index，planesnum 等 -
buf_prepare：每次 buffer 重新入队「就是在用户调用 QBUF 的时候」以及VIDIOC_PREPARE_BUF操作的时候被调用，驱动可以做一些硬件操作「通常数据都是由硬件产生的」之前的初始化工作。如果该回调返回失败，那么 buffer 将不会执行 queue 动作。一般在这里需要设置 plane 的 payload，也就是每个 plane 的使用内存长度，单位为 Byte，可以使用vb2_set_plane_payload来帮助完成「在 omap3isp 例程当中该回调函数里面获取 buffer 的 dma 地址，然后赋值给 buffer->dma 成员」。 -
buf_finish：每次 buffer 被取出的时候被调用，并且是在 buffer 到达用户空间之前，所以驱动可以访问/修改 buffer 的内容。buffer 的状态可以是：VB2_BUF_STATE_DONE或者VB2_BUF_STATE_ERROR：这两种状态只在 streaming 的时候才会出现，前者是在驱动把 buffer 传递给 videobuf2 的时候被置位，此时还没有被传递给用户空间，后者与前者类似，也会最终被传递给用户，但是表明对 buffer 的操作最终以失败告终VB2_BUF_STATE_PARPARED：videobuf2 准备好了 buffer，并且驱动持有 buffer。注意，驱动与 videobuf2 看作两个使用者VB2_BUF_STATE_DEQUEUED：默认状态，表明 buffer 处于被用户使用的状态 -
buf_cleanup：buffer 被释放之前调用一次，每个 buffer 仅有一次，驱动可以在这里面做一些额外的操作。 -
start_streaming：进入 streaming 状态时被调用一次，一般情况下，驱动在该回调函数执行之前，通过buf_queue回调来接收 buffer，这里驱动需要把 buffer 放到驱动自己维护的一个 buffer 队列里面。count 参数存放已经被 queue 的 buffer 数量，驱动可以由此获取它。如果发生硬件错误，驱动可以通过该回调返回一个错误，此时所有的buffer都会被归还给 videobuf2（调用vb2_buffer_done(VB2_BUF_STATE_QUEUED)）。如果需要设置开始start_streaming需要的 buffer 最小数量，比如驱动只有在满足 buffer 数量大于等于 3 的时候才能够开启数据流，那么就可以在该函数被调用之前设置vb2_queue->min_buffers_needed成员为自己想要的值，此时该回调函数会在满足最小 buffer 数量之后才被调用。 -
stop_streaming：在 streaming 被禁止的时候调用，驱动需要关掉 DMA 或者等待 DMA 结束，调用vb2_buffer_done来归还所有驱动持有的 buffers（参数使用VB2_BUF_STATE_DONE或者VB2_BUF_STATE_ERR），可能需要用到vb2_wait_for_all_buffers来等待所有的 buffer，该函数是用来等待所有的 buffer 被归还给 videobuf2 的。 -
buf_queue：用来传递 vb（vb2_buffer结构体） 给驱动，驱动可以在这里开启硬件操作（DMA 等等）。驱动填充 buffer 完毕之后需要调用vb2_buffer_done归还 buffer，该函数总是在VIDIOC_STREAMON操作之后调用。但是也有可能在VIDIOC_STREAMON之前被调用，比如用户空间中 querybuf 之后的 queue 操作。videobuf2 允许自定义一个 buffer 结构体而不是直接使用vb2_buffer，但是自定义的结构体的第一个成员必须是vb2_v4l2_buffer结构体，该结构体的大小需要在vb2_queue的buf_struct_size成员中指定。
每一个申请到的 buffer 都会被传递给 buf_prepare，该回调函数需要设置 buffer 的 size、width、height 与 field 成员，如果 buffer 的 state 成员为 VIDEOBUF_NEEDS_INIT，驱动需要传递 buffer 给以下函数：
/* 该函数调用通常会为buffer分配空间，最后buf_prepare()需要设置buffer的state为VIDEOBUF_PREPARED。 */
int videobuf_iolock(struct videobuf_queue* q,
struct videobuf_buffer *vb, struct v4l2_framebuffer *fbuf);
当一个 buffer 需要进行队列操作时，它会被传递给 buf_queue，该回调函数需要将 buffer 放到驱动自行维护的一个 buffer 链表中，并且设置 buffer 状态为 VIDEOBUF_QUEUED（这个状态位不需要驱动自己去设置，交给 videobuf2 就好了）。该函数会保持 spinlock（videobuf_queue 里面的 irqlock，新的 videobuf 不会保持锁，需要自己申请并在 buf_queue 里面使用），使用 list_add_tail 来对 buffer 进行入队操作。
三、vb2_queue
include/media/videobuf2-core.h
struct vb2_queue {
unsigned int type;
unsigned int io_modes;
struct device *dev;
unsigned long dma_attrs;
unsigned int bidirectional:1;
unsigned int fileio_read_once:1;
unsigned int fileio_write_immediately:1;
unsigned int allow_zero_bytesused:1;
unsigned int quirk_poll_must_check_waiting_for_buffers:1;
unsigned int supports_requests:1;
unsigned int requires_requests:1;
unsigned int uses_qbuf:1;
unsigned int uses_requests:1;
unsigned int allow_cache_hints:1;
unsigned int non_coherent_mem:1;
struct mutex *lock;
void *owner;
const struct vb2_ops *ops;
const struct vb2_mem_ops *mem_ops;
const struct vb2_buf_ops *buf_ops;
void *drv_priv;
u32 subsystem_flags;
unsigned int buf_struct_size;
u32 timestamp_flags;
gfp_t gfp_flags;
u32 min_buffers_needed;
struct device *alloc_devs[VB2_MAX_PLANES];
/* private: internal use only */
struct mutex mmap_lock;
unsigned int memory;
enum dma_data_direction dma_dir;
struct vb2_buffer *bufs[VB2_MAX_FRAME];
unsigned int num_buffers;
struct list_head queued_list;
unsigned int queued_count;
atomic_t owned_by_drv_count;
struct list_head done_list;
spinlock_t done_lock;
wait_queue_head_t done_wq;
unsigned int streaming:1;
unsigned int start_streaming_called:1;
unsigned int error:1;
unsigned int waiting_for_buffers:1;
unsigned int waiting_in_dqbuf:1;
unsigned int is_multiplanar:1;
unsigned int is_output:1;
unsigned int copy_timestamp:1;
unsigned int last_buffer_dequeued:1;
struct vb2_fileio_data *fileio;
struct vb2_threadio_data *threadio;
char name[32];
#ifdef CONFIG_VIDEO_ADV_DEBUG
/*
* Counters for how often these queue-related ops are
* called. Used to check for unbalanced ops.
*/
u32 cnt_queue_setup;
u32 cnt_wait_prepare;
u32 cnt_wait_finish;
u32 cnt_start_streaming;
u32 cnt_stop_streaming;
#endif
};
该结构体可以当做是 videobuf2 的一个整体的抽象，要想使用 videobuf2 这个模块，就去初始化一个 vb2_queue 结构体吧，它会帮助我们建立起一个基于 videobuf2 的数据流管理模块的。
vb2_queue的初始化vb2_queue需要设置以下 field：
type：v4l2_buf_type枚举类型，表明设备的 buffer 类型io_modes：vb2_io_modes枚举类型，表明驱动支持哪一种 streaming，实际应用中VB2_MMAP类型的居多drv_priv：一般指向驱动特定的结构体，也就是驱动自定义维护的结构体ops：指向vb2_ops，也就是上面描述的的那一大坨mem_ops：根据 buffer 类型「物理连续、vmalloc、物理分散的 sg-dma」选择vb2_dma_contig_memops，vb2_dma_sg_memops,vb2_vmalloc_memops三种之一，与我来说，最常用的就是第一个啦，当然也可以自己动手丰衣足食，不过常规使用那三个就能够满足了timestamp_flags：V4L2_BUF_FLAG_TIMESTAMP_MASK或者V4L2_BUF_FLAG_TSTAMP_SRC_MASK类型的 flag 之一，两种 flag 可以是或的关系同时存在，表明时间戳的类型，一般使用V4L2_BUF_FLAG_TIMESTAMP_MONOTONIC即可，表明是递增类型的，它是在内核的 monotonic 时钟时间轴上面生成的时间戳lock：可以与video_device共用一个 lock，更推荐使用独立的 lock，独立的 lock 一定程度上可以减少锁竞争buf_struct_size：自定义的 buffer 结构体大小，自定义的 buffer 结构体必须将vb2_v4l2_buffer成员放在第一个。可以在 vb2 的 queue 回调中通过container_of来获取自定义的buffer结构体数据。
上面操作之后要记得使用 vb2_queue_init 对 vb2_queue 进一步初始化，里面主要是一大堆的 WARN_ON 来对设置进行检查，获取 v4l2_buf_ops 这个 vb2_buf_ops 类型的 buffer 操作函数，并且初始化一些锁与一个等待队列，该等待队列主要是用来等待 buffer 变为可 dequeue 状态。
四、用户空间的操作

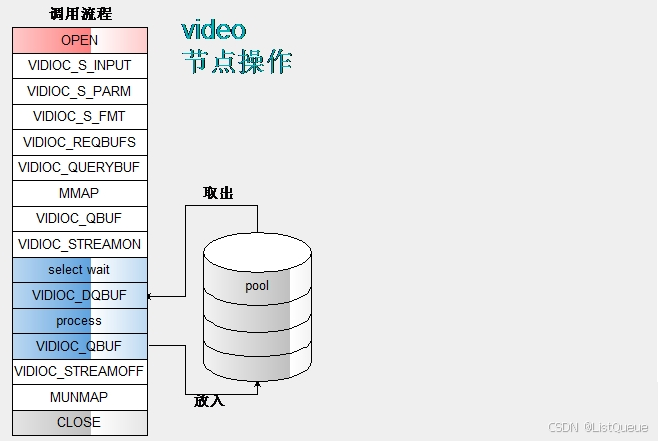

用用户空间 stream 操作 ioctl 调用流程：
通常用户空间的操作顺序如下：
VIDIOC_S_PARAM::参数为struct v4l2_streamparm，主要设置帧率，type 与 capturemode/outputmode 等。内核的 ioctl 需要保存 capturemode（mode需自定义）帧率等数据，可以保存到自定义的结构体里面。也可以在内核里面通过v4l2_subdev_call来调用VIDIOC_S_FMT::参数为struct v4l2_format，主要设置长宽，数据格式等。内核的 ioctl 需要保存长宽，像素格式，所在的 field 等。必要时需要调用相关的子设备的结构体进行子设备的格式设置。VIDIOC_REQBUFS::参数为struct v4l2_requestbuffers，设置 count,type 与 memory 请求数据，在queue_setup回调函数里面需要设置一些东西。参见上面关于queue_setup的描述。VIDIOC_QUERYBUF::参数为struct v4l2_buffer，需设置 index,type,memory,length(plane length) 等参数VIDIOC_QBUF，该操作与上一个不断循环，直到获取所有的 buf 并将 buf 入队到内核驱动的的 buf 管理列表中VIDIOC_STREAMON::参数为enum v4l2_buf_type,开启指定类型的 stream。- select 等待 buf 可读。在内核驱动里面需要获取 plane 的地址，
vb2_plane_vaddr，在数据填充完毕之后需要调用vb2_buffer_done来标注该 buffer 已经成功填充完毕，以便 v4l2 把数据放入done_list，以待用户空间进行读取。 VIDIOC_DQBUF，该操作与上一个操作不断循环，直到停止数据采集VIDIOC_STREAMOFF，结束数据采集工作。

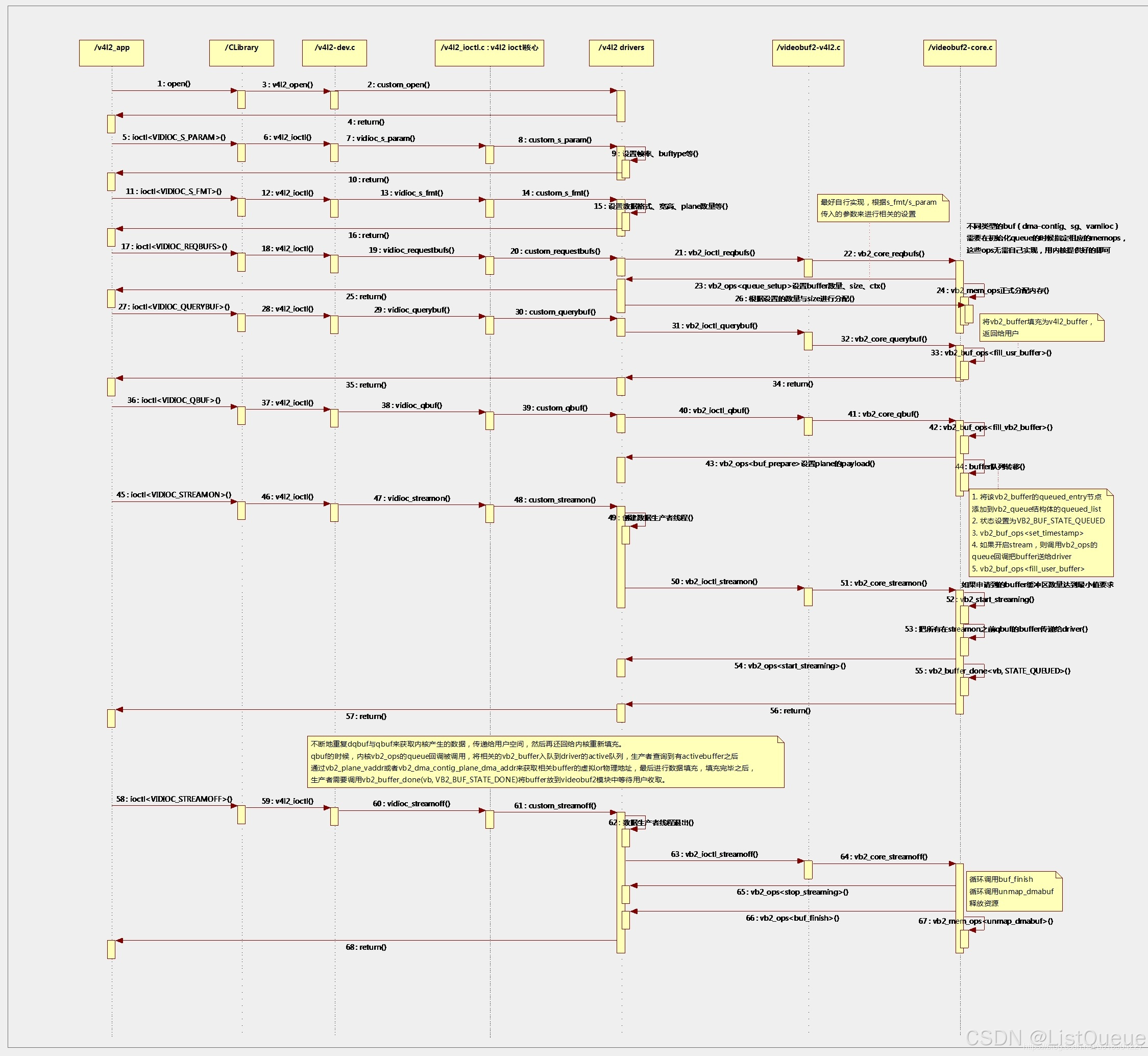

下图展示了用户空间到内核驱动的 ioctl 调用顺序与调用过程：
五、 /dev/video 节点与 videobuf2 联系起来
首先 video_device 需要有自己的 open,release,unlocked_ioctl 等等，一个常见的初始化操作如下。
drivers/media/platform/ti/omap3isp/ispvideo.c
static struct v4l2_file_operations isp_video_fops = {
.owner = THIS_MODULE,
.unlocked_ioctl = video_ioctl2,
.open = isp_video_open,
.release = isp_video_release,
.poll = isp_video_poll,
.mmap = isp_video_mmap,
};
其中那几个函数几乎都是与 videobuf2 是挂钩的，如果去看下内核里面的代码就可以了然了，其中实用频率最高的就是 .unlocked_ioctl = video_ioctl2, 这个回调函数了，这个回调函数是用户空间通过 /dev/videoX 节点通往 videobuf2 的不二路径，所以干脆直接就把这个成员赋值为 video_ioctl2 了，这个是 videobuf2 为我们提供的操作函数，那就拿起来并使用它吧。从用户空间的角度看，只有一个 ioctl 的入口，来到内核之后，里面还有一大坨分门别类的 ioctl 回调函数，截取如下：
drivers/media/platform/ti/omap3isp/ispvideo.c
static const struct v4l2_ioctl_ops isp_video_ioctl_ops = {
.vidioc_querycap = isp_video_querycap,
.vidioc_g_fmt_vid_cap = isp_video_get_format,
.vidioc_s_fmt_vid_cap = isp_video_set_format,
.vidioc_try_fmt_vid_cap = isp_video_try_format,
.vidioc_g_fmt_vid_out = isp_video_get_format,
.vidioc_s_fmt_vid_out = isp_video_set_format,
.vidioc_try_fmt_vid_out = isp_video_try_format,
.vidioc_cropcap = isp_video_cropcap,
.vidioc_g_crop = isp_video_get_crop,
.vidioc_s_crop = isp_video_set_crop,
.vidioc_g_parm = isp_video_get_param,
.vidioc_s_parm = isp_video_set_param,
.vidioc_reqbufs = isp_video_reqbufs,
.vidioc_querybuf = isp_video_querybuf,
.vidioc_qbuf = isp_video_qbuf,
.vidioc_dqbuf = isp_video_dqbuf,
.vidioc_streamon = isp_video_streamon,
.vidioc_streamoff = isp_video_streamoff,
.vidioc_enum_input = isp_video_enum_input,
.vidioc_g_input = isp_video_g_input,
.vidioc_s_input = isp_video_s_input,
};
有了上面两个，只需要在初始化 video_device 的时候做以下的操作，此时便可以把整个串联起来了：
video->video.fops = &isp_video_fops; /* 重点 */
video->video.vfl_type = VFL_TYPE_GRABBER;
video->video.release = video_device_release_empty; /* 重点 */
video->video.ioctl_ops = &isp_video_ioctl_ops; /* 重点 */
video->pipe.stream_state = ISP_PIPELINE_STREAM_STOPPED;
这里就把 /dev/videoX,video_device,vb2_queue,videobuf2 这几个全部贯通起来了。
流程：首先用户 open 一个 /dev/videoX，获取其句柄，同时触发内核的 open 函数内部对 videobuf2 的 vb2_queue 进行初始化；然后进行一系列的 ioctl 操作，入口是 isp_video_fops->unlocked_ioctl 成员，再往后会细分为 isp_video_ioctl_ops 里面的一个个回调，这一个个回调与 vb2 众多的 ops 深度结合起来共同完成了数据流的管理工作。
六、应用举例
1. 视频捕捉应用（摄像头捕获）
在摄像头捕获应用中，videobuf2 主要用于管理从摄像头获取的视频帧的缓冲区。摄像头设备通过 V4L2 接口将图像数据传输到内存缓冲区，videobuf2 负责缓冲区的分配、填充、释放等操作。
应用流程：
- 初始化 V4L2 设备： 打开 V4L2 设备并设置设备参数（分辨率、像素格式等）。
- 分配缓冲区： 使用
videobuf2分配视频缓冲区，这些缓冲区将用于存储捕获的视频帧。 - 映射缓冲区： 将缓冲区映射到用户空间，以便应用程序能够访问捕获的视频数据。
- 捕获数据： 从摄像头设备获取视频数据并填充到缓冲区中。
- 处理数据： 用户空间应用程序可以读取缓冲区中的视频数据进行处理。
- 释放缓冲区： 捕获结束后，释放缓冲区资源。
代码示例：
#include <linux/videodev2.h>
#include <linux/videobuf2-v4l2.h>
#include <linux/videobuf2-core.h>
#include <stdio.h>
#include <stdlib.h>
#include <fcntl.h>
#include <sys/ioctl.h>
#include <unistd.h>
int main() {
int fd = open("/dev/video0", O_RDWR);
if (fd < 0) {
perror("Failed to open video device");
return -1;
}
// 设置视频格式
struct v4l2_format fmt;
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 640;
fmt.fmt.pix.height = 480;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_YUYV;
if (ioctl(fd, VIDIOC_S_FMT, &fmt) < 0) {
perror("Failed to set format");
close(fd);
return -1;
}
// 分配缓冲区
struct v4l2_requestbuffers req;
req.count = 4;
req.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
req.memory = V4L2_MEMORY_MMAP;
if (ioctl(fd, VIDIOC_REQBUFS, &req) < 0) {
perror("Failed to request buffers");
close(fd);
return -1;
}
// 映射缓冲区
struct v4l2_buffer buf;
for (int i = 0; i < req.count; i++) {
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
buf.index = i;
if (ioctl(fd, VIDIOC_QUERYBUF, &buf) < 0) {
perror("Failed to query buffer");
close(fd);
return -1;
}
void *buffer = mmap(NULL, buf.length, PROT_READ | PROT_WRITE, MAP_SHARED, fd, buf.m.offset);
if (buffer == MAP_FAILED) {
perror("Failed to map buffer");
close(fd);
return -1;
}
// 在这里可以开始捕获数据并处理
}
// 捕获数据
for (int i = 0; i < req.count; i++) {
buf.index = i;
if (ioctl(fd, VIDIOC_QBUF, &buf) < 0) {
perror("Failed to queue buffer");
close(fd);
return -1;
}
}
// 开始捕获
if (ioctl(fd, VIDIOC_STREAMON, &buf.type) < 0) {
perror("Failed to start stream");
close(fd);
return -1;
}
// 释放缓冲区
for (int i = 0; i < req.count; i++) {
buf.index = i;
if (ioctl(fd, VIDIOC_DQBUF, &buf) < 0) {
perror("Failed to dequeue buffer");
close(fd);
return -1;
}
// 处理捕获的数据
}
// 关闭设备
close(fd);
return 0;
}
关键点：
VIDIOC_S_FMT：设置视频捕捉的格式。VIDIOC_REQBUFS：请求缓冲区。VIDIOC_QUERYBUF：查询缓冲区信息。VIDIOC_QBUF：将缓冲区添加到设备队列中。VIDIOC_STREAMON：启动视频流捕获。
2. 视频回放应用（播放视频流）
在视频回放应用中，videobuf2 负责管理视频输出缓冲区，将处理过的视频数据传输到显示设备或其他输出设备。
应用流程：
- 初始化设备： 打开 V4L2 输出设备。
- 分配缓冲区： 为输出视频分配缓冲区。
- 填充缓冲区： 将视频帧数据填充到输出缓冲区。
- 传输数据： 将缓冲区中的数据传输到设备进行播放。
- 释放缓冲区： 释放不再需要的缓冲区。
3. 视频处理应用（编解码）
在视频编解码应用中，videobuf2 用于管理编解码过程中的缓冲区，确保视频数据的高效传输。例如，在 H.264 编解码的过程中，输入和输出的视频帧数据需要通过缓冲区进行高效地管理。
应用流程：
- 分配缓冲区： 使用
videobuf2分配输入和输出缓冲区。 - 填充输入缓冲区： 将原始视频数据填充到输入缓冲区中。
- 启动编解码操作： 触发编解码操作，处理视频帧。
- 获取输出数据： 编解码后的数据存储在输出缓冲区中。
4. 视频流转发（流媒体应用）
videobuf2 也可以用于视频流转发的应用，像 RTSP、RTMP 或 WebRTC 等视频流协议。它能够确保视频帧高效传输，避免内存溢出或丢帧现象。
应用流程：
- 分配缓冲区： 为每个视频帧分配缓冲区。
- 网络传输： 将缓冲区中的数据发送到网络目标。
- 接收和解码： 在目标设备接收视频流并进行解码和播放。
