深入学习Linux摄像头（二）v4l2驱动框架

一、V4L2 框架

1.1 相关对象

v4l2驱动框架主要的对象有video_device、v4l2_device、v4l2_subdev、videobuf

• video_device

  一个字符设备，为用户空间提供设备节点(/dev/videox)，提供系统调用的相关操作(open、ioctl…)

• v4l2_device

  嵌入到video_device中，表示一个v4l2设备的实例

• v4l2_subdev

  依附在v4l2_device之下，并表示一个v4l2设备的子设备，一个v4l2_devide下可以有多个sub_device

• videobuf

  v4l2驱动的缓存管理

下面有必要对v4l2_device和v4l2_subdev来进行说明

subdev的设计目的是为了多路复用，就是用一个v4l2_device可以服务多个v4l2_subdev

下面以我们手机的摄像头来举例

• CMOS摄像头

  对于一款CMOS摄像头来说，有两个接口，一个是摄像头接口，一个是I2C接口

  摄像头接口负责传输图像数据，I2C接口负责传输控制信息，所以又可以将CMOS摄像头看作是一个I2C模块

  如下图所示

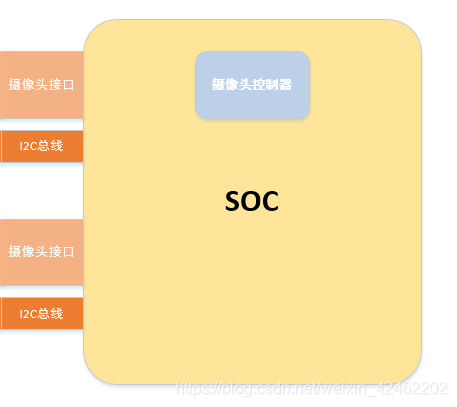

• 芯片片上资源

  在一款芯片上面，摄像头相关的有摄像头控制器、摄像头接口、I2C总线

  SOC上可以有多个摄像头控制器，多个摄像头接口，多个I2C总线

  摄像头控制器负责接收和处理摄像头数据，摄像头接口负责传输图像数据，I2C总线负责传输控制信息

  如下图所示



对于手机而言，一般都有两个摄像头，一个前置摄像头，一个后置摄像头，其接发下图所示

我们可以选择让控制器去操作哪一个摄像头，这就做到了使用一个摄像头控制器来控制多个摄像头，这就是多路复用

上面说要使用一个摄像头控制器去操作多个摄像头，这是我们的目的，那么在软件中是怎么实现的呢？

我们回到V4L2来，再来谈v4l2_device和v4l2_subdev

上面我们介绍到v4l2_device表示一个v4l2实例

在V4L2驱动中，使用v4l2_device来表示摄像头控制器

使用v4l2_subdev来表示具体的某一个摄像头的I2C控制模块，进而通过其控制摄像头

v4l2_device里有一个v4l2_subdev链表，可以选择v4l2_device去控制哪一个v4l2_subdev

相信到此，你对v4l2_device和v4l2_subdev就有所了解了

当然某些驱动是没有v4l2_subdev，只有video_device

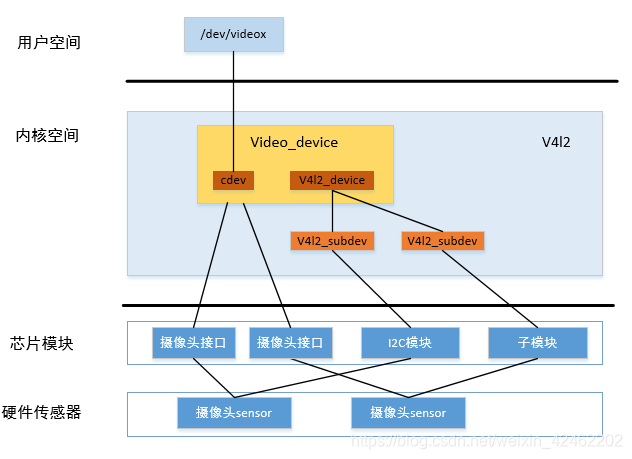

经过上面的讲解，我们用一张图来总结

前面说video_device是一个字符设备，从图中可以看出，video_device内含一个cdev

v4l2_device是一个v4l2实例，嵌入到video_device中

v4l2_device维护者一个链表管理v4l2_subdev，v4l2_subdev表示摄像头的I2C控制模块

1.2 V4L2 框架

在理清楚V4L2中的主要对象后，我们来介绍V4L2的框架

在介绍V4L2驱动框架前，我们先回顾一下简单的字符设备的编写

• 分配一个字符设备(cdev)
• 设置一个fops
• 注册字符设备

复杂的字符设备

对于复杂的字符设备，内核都是采用分层的方法，一般分驱动核心层还有硬件相关层

核心层会帮你完成字符设备的分配，fops的设置，注册字符设备，并向硬件相关层提供一个相应的对象和注册接口

硬件相关层则需要分配相应的对象，设置对象和对象的fops，并注册到核心层中

当应用层发生系统调用，会先来到核心层，核心层再通过回调函数调用到硬件相关层的驱动

对于V4L2的驱动框架也是如此，可分为V4L2驱动核心层和硬件相关层

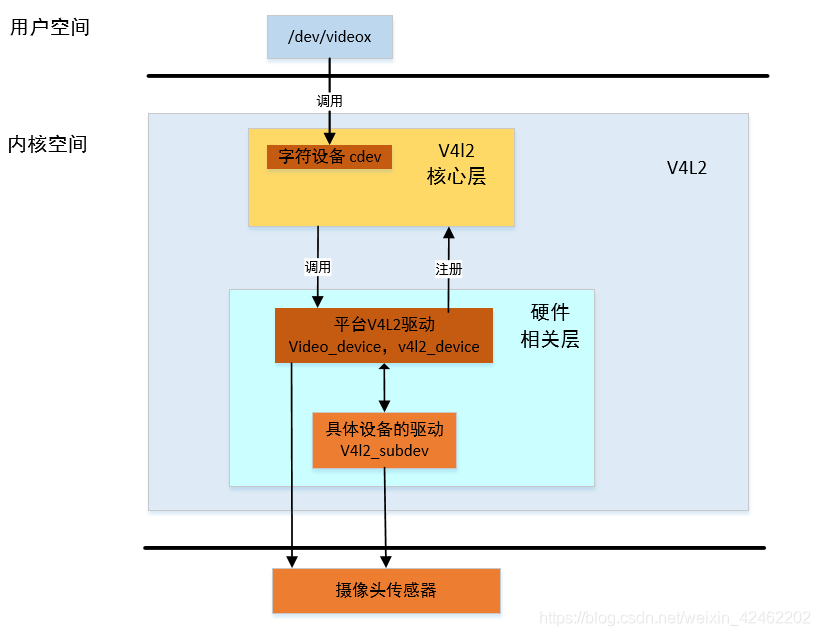

下面先用一张图来总结大致V4L2的驱动框架

从图中可以看出V4L2分为核心层还有硬件相关层

核心层负责注册字符设备，然后提供video_device对象和相应的注册接口给硬件相关层使用

硬件相关层需要分配一个video_device并设置它，然后向核心层注册，核心层会为其注册字符设备并且创建设备节点(/dev/videox)。同时硬件相关层还需要分配和设置相应的v4l2_device和v4l2_subdev，其中v4l2_device的一个比较重要的意义就是管理v4l2_subdev，当然有一些驱动并不需要实现v4l2_subdev，此时v4l2_device的意义就不是很大了

当应用层通过/dev/video来操作设备的时候，首先会来到V4L2的核心层，核心层通过注册进的video_device的回调函数调用相应的操作函数，video_device可以直接操作硬件或者是通过v4l2_subdev来操作硬件

二、V4L2的数据结构

介绍完V4L2的驱动框架后，来看一看内核中各对象的数据结构

2.1 V4L2主要对象的数据结构

• video_device

  struct video_device
  {


      /* character device */
  	struct cdev *cdev;

      /* v4l2_device parent */
  	struct v4l2_device *v4l2_dev;

     	/* device ops */
  	const struct v4l2_file_operations *fops;

  	/* ioctl callbacks */
  	const struct v4l2_ioctl_ops *ioctl_ops;
  };


  可以看到video_device中含有一个cdev还有v4l2_device，此外还有fops和ioctl_ops，从应用层进行系统调用会经过v4l2的核心层回调到这里

  其中v4l2_file_operations和v4l2_ioctl_ops如下

  struct v4l2_file_operations {


  	struct module *owner;
  	ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
  	ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
  	unsigned int (*poll) (struct file *, struct poll_table_struct *);
  	long (*ioctl) (struct file *, unsigned int, unsigned long);
  	long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
  	unsigned long (*get_unmapped_area) (struct file *, unsigned long,
  				unsigned long, unsigned long, unsigned long);
  	int (*mmap) (struct file *, struct vm_area_struct *);
  	int (*open) (struct file *);
  	int (*release) (struct file *);
  };


  熟悉v4l2应用编程的应该都知道v4l2有很多ioctl操作，具体实现都在这里

  struct v4l2_ioctl_ops {


  	int (*vidioc_querycap)(struct file
