Linux电源管理7（基于Linux6.6）---Wakeup count介绍

一、概述

在 Linux 内核中，wakeup count（唤醒计数）是与进程调度、睡眠管理和 CPU 资源调度相关的一个概念。它用于跟踪和管理进程进入睡眠状态和唤醒状态之间的转换，确保在正确的时机唤醒进程并让系统资源得到合理的分配。具体来说，wakeup count 主要涉及以下几个方面：

1. 唤醒计数的作用

跟踪进程的睡眠状态：当进程因等待某些事件（如 I/O 操作完成、信号接收、定时器过期等）而进入睡眠状态时，内核需要跟踪该进程等待的唤醒事件。wakeup count 就是用来记录这些唤醒事件的数量。
唤醒机制的管理：每当一个唤醒事件发生时，系统会递减对应进程的 wakeup count，直到所有相关的事件都触发，从而唤醒该进程。wakeup count 为 0 时，表示该进程可以被唤醒并继续执行。

2. 内核中的应用场景

wakeup count 在以下场景中起到了重要作用：

睡眠与唤醒的同步：Linux 内核中有很多机制，如 wait queues（等待队列），用来管理进程的睡眠与唤醒。当进程在某些条件下进入睡眠状态时，系统会记录与该进程相关的唤醒事件。这些事件触发时会依次减少唤醒计数，最终唤醒进程。
高效管理唤醒事件：在多核系统中，唤醒事件的处理必须高效。如果一个进程等待多个事件（比如 I/O 操作、定时器），那么它的 wakeup count 就是这些事件的总和。内核必须确保所有事件完成后，进程才能真正唤醒并恢复执行。
节能与调度优化：wakeup count 也有助于内核进行节能优化。进程在等待事件时可能处于低功耗模式，内核会根据唤醒事件的数量来决定什么时候唤醒进程，避免不必要的频繁唤醒和过度消耗系统资源。

3. 内核实现细节

在 Linux 内核中，wakeup count 主要通过 wait queues 和相关的唤醒机制来实现：

Wait Queue：当一个进程因等待某个事件而进入睡眠时，它会被放入一个等待队列中。每个等待队列的事件都会增加该队列中的进程的唤醒计数。当某个事件完成时，内核会从等待队列中唤醒相应的进程并减少唤醒计数。
wakeup_count 变量：每个进程可能会有一个关联的唤醒计数，表示它需要多少个唤醒事件才能恢复执行。在内核内部，wakeup count 的更新通常与事件发生时触发的回调函数相关。

4. 与 `saved_count` 的关系

在一些内核实现中，wakeup count 与 saved_count（保存计数）共同作用：

saved_count：当进程进入睡眠状态时，它的 saved_count 用于记录它当前在等待的事件数量。此值可能是 wakeup_count 的一个副本。当事件发生并且进程被唤醒时，saved_count 会被检查，确认进程是否需要等待更多的唤醒事件。
相互配合：当进程因为多个事件而进入睡眠时，内核需要确保所有事件完成后才唤醒进程。wakeup_count 和 saved_count 用于确保这一点，避免唤醒不完整或不必要的进程。

Wakeup count是Wakeup events framework的组成部分，用于解决“system suspend和system wakeup events之间的同步问题”。

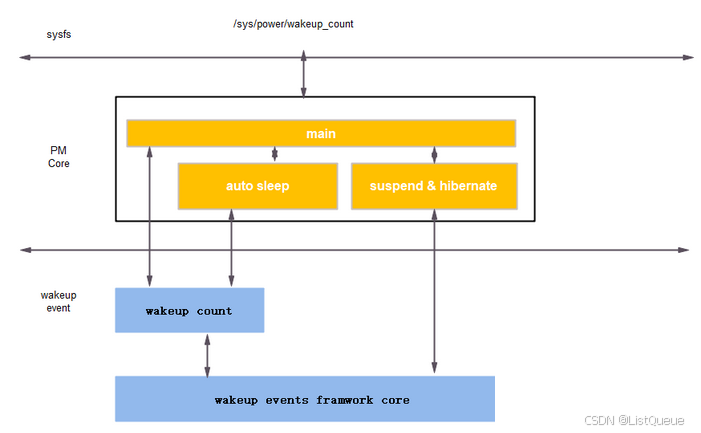

二、wakeup count在电源管理中的位置

wakeup count的实现位于wakeup events framework中（drivers/base/power/wakeup.c），主要为两个模块提供接口：通过PM core向用户空间提供sysfs接口；直接向autosleep提供接口。

三、 wakeup count的功能

wakeup count的功能是suspend同步，实现思路是这样的：

下面是关于如何通过 wakeup count 实现 suspend 同步 的思路和实现细节：

3.1、问题背景：

在 Linux 内核中，当一个进程需要挂起（比如进入低功耗状态或者等待特定事件时），内核需要确保它没有任何未完成的任务或事件依赖。否则，如果在进程挂起后这些任务或事件仍然发生，可能会导致资源不一致或者在进程恢复时需要重新同步状态。

为了实现同步，内核利用 wakeup count 来追踪等待的事件。只有在所有相关的事件都已完成并触发了唤醒，内核才会允许进程挂起或进入低功耗状态。

3.2、实现思路：

a. 进程进入挂起状态时，设置 wakeup count：

当一个进程需要挂起时（比如进入睡眠状态或者等待某个事件），内核会设置 wakeup count，表示该进程依赖于多少个外部事件才能真正进入挂起状态。每个进程会记录其待处理的事件数量，这些事件可能包括：

I/O 操作完成
超时事件（如定时器过期）
外部信号或条件（如某个标志被设定）

b. 事件发生时更新 wakeup count：

当某个事件发生（如 I/O 操作完成、定时器到期等），内核会减少进程的 wakeup count。每触发一次事件，wakeup count 减少一次。

c. 挂起条件的判断：

当进程处于等待挂起的状态时，内核会检查进程的 wakeup count 是否已经为 0。只有当所有相关的事件都发生，并且所有的 wakeup count 都被减少为 0 时，内核才会允许进程进入挂起状态或进行其他类似操作。

d. 进程恢复（唤醒）时，恢复 wakeup count：

如果进程从挂起状态恢复过来，内核会根据需要重新设置进程的 wakeup count，以便它可以继续等待新的事件或任务。

3.3、同步实现的细节：

Wait Queue 和 Wakeup Count 结合：

内核通常通过 wait queues 来管理进程的睡眠和唤醒。当进程因某个条件而需要进入挂起或等待状态时，它会被放入一个 wait queue，并且其 wakeup count 会被设置为该进程需要等待的事件数量。例如：

如果进程等待一个 I/O 操作的完成，它的 wakeup count 就是 1，表示等待一个事件。
如果进程等待多个事件（例如多个 I/O 操作完成），则 wakeup count 可能是多个。

触发事件时的操作：

当外部事件发生（如 I/O 操作完成、信号到达等），内核会通知等待的进程，并且减少该进程的 wakeup count。如果 wakeup count 减少到 0，进程就会被从等待队列中移除并唤醒。

在事件触发时，内核会按照以下步骤操作：

检查进程的 wakeup count，如果事件满足条件，减少相应的计数。
如果 wakeup count 已经为 0，唤醒该进程并恢复其执行。

高效的同步控制：

为了确保多事件的同步和高效的挂起控制，内核可能会使用以下技术：

原子操作：对 wakeup count 的更新通常使用原子操作（例如 atomic_add 和 atomic_sub），以确保在多核系统上同步操作的安全性。
延迟唤醒：如果某个事件尚未触发，内核可能会让进程在某个合理的时机恢复检查，以避免过度的 CPU 占用。
事件批量处理：当多个事件同时发生时，内核可以批量更新多个进程的 wakeup count，提高效率。

3.4、具体应用：

挂起/恢复机制：对于一些长时间处于等待状态的进程，如 I/O 等待进程，内核通过 wakeup count 来确保在所有依赖事件完成前，进程不会进入挂起状态。只有当进程的所有依赖事件都完成时，才能挂起或者进行电源管理。
节能和调度优化：利用 wakeup count，系统可以精确地调度进程的挂起和唤醒，以确保系统资源得到合理利用，尤其是在大规模并发环境和多核系统中。

通过 wakeup count，内核能够精确跟踪和管理进程等待的事件数量。只有当所有相关的事件都已完成时，内核才允许进程挂起或恢复。这种机制能够确保：

进程在所有依赖事件都处理完毕时才进入挂起状态。
系统在多任务和高并发环境下有效地进行进程同步和资源管理。

四、 wakeup count的实现逻辑

4.1、举例

在进行代码分析之前，先用伪代码的形式，写出一个利用wakeup count进行suspend操作的例子，然后基于该例子，分析相关的实现。

do {
    ret = read(&cnt, "/sys/power/wakeup_count");
    if (ret) {
        ret = write(cnt, "/sys/power/wakeup_count");
    } else {
        countine;
    }
} while (!ret);

write("mem", "/sys/power/state");

/* goto here after wakeup */

说明：

a）读取wakeup count值，如果成功，将读取的值回写。否则说明有正在处理的wakeup events，continue。

b）回写后，判断返回值是否成功，如果不成功（说明读、写的过程中产生了wakeup events），继续读、写，直到成功。成功后，可以触发电源状态切换。

4.2、 /sys/power/wakeup_count

wakeup_count文件是在kernel/power/main.c中，利用power_attr注册的，如下：

static ssize_t wakeup_count_show(struct kobject *kobj,
				struct kobj_attribute *attr,
				char *buf)
{
	unsigned int val;

	return pm_get_wakeup_count(&val, true) ?
		sprintf(buf, "%u\n", val) : -EINTR;
}

static ssize_t wakeup_count_store(struct kobject *kobj,
				struct kobj_attribute *attr,
				const char *buf, size_t n)
{
	unsigned int val;
	int error;

	error = pm_autosleep_lock();
	if (error)
		return error;

	if (pm_autosleep_state() > PM_SUSPEND_ON) {
		error = -EBUSY;
		goto out;
	}

	error = -EINVAL;
	if (sscanf(buf, "%u", &val) == 1) {
		if (pm_save_wakeup_count(val))
			error = n;
		else
			pm_print_active_wakeup_sources();
	}

 out:
	pm_autosleep_unlock();
	return error;
}

power_attr(wakeup_count);

实现很简单：read时，直接调用pm_get_wakeup_count（注意第2个参数）；write时，直接调用pm_save_wakeup_count（注意用户空间的wakeup count功能和auto sleep互斥。这两个接口均是wakeup events framework提供的接口，跟着代码往下看吧。

4.3、pm_get_wakeup_count

pm_get_wakeup_count的实现如下：

drivers/base/power/wakeup.c

bool pm_get_wakeup_count(unsigned int *count, bool block)
{
	unsigned int cnt, inpr;

	if (block) {
		DEFINE_WAIT(wait);

		for (;;) {
			prepare_to_wait(&wakeup_count_wait_queue, &wait,
					TASK_INTERRUPTIBLE);
			split_counters(&cnt, &inpr);
			if (inpr == 0 || signal_pending(current))
				break;
			pm_print_active_wakeup_sources();
			schedule();
		}
		finish_wait(&wakeup_count_wait_queue, &wait);
	}

	split_counters(&cnt, &inpr);
	*count = cnt;
	return !inpr;
}

该接口有两个参数，一个是保存返回的count值得指针，另一个指示是否block，具体请参考代码逻辑：

a）如果block为false，直接读取registered wakeup events和wakeup events in progress两个counter值，将registered wakeup events交给第一个参数，并返回wakeup events in progress的状态（若返回false，说明当前有wakeup events正在处理，不适合suspend）。

b）如果block为true，定义一个等待队列，等待wakeup events in progress为0，再返回counter。

4.4、pm_save_wakeup_count

pm_save_wakeup_count的实现如下：

drivers/base/power/wakeup.c

bool pm_save_wakeup_count(unsigned int count)
{
	unsigned int cnt, inpr;
	unsigned long flags;

	events_check_enabled = false;
	raw_spin_lock_irqsave(&events_lock, flags);
	split_counters(&cnt, &inpr);
	if (cnt == count && inpr == 0) {
		saved_count = count;
		events_check_enabled = true;
	}
	raw_spin_unlock_irqrestore(&events_lock, flags);
	return events_check_enabled;
}

1）注意这个变量，events_check_enabled，如果它不为真，pm_wakeup_pending接口直接返回false，意味着如果不利用wakeup count功能，suspend过程中不会做任何wakeup events检查，也就不会进行任何的同步。

2）解除当前的registered wakeup events、wakeup events in progress，保存在变量cnt和inpr中。

3）如果写入的值和cnt不同（说明读、写的过程中产生events），或者inpr不为零（说明有events正在被处理），返回false（说明此时不宜suspend）。

4）否则，events_check_enabled置位（后续的pm_wakeup_pending才会干活），返回true（可以suspend），并将当前的wakeup count保存在saved count变量中。

4.5、/sys/power/state

再回忆一下中suspend的流程，在suspend_enter接口中，suspend前的最后一刻，会调用pm_wakeup_pending接口，代码如下：

kernel/power/suspend.c

static int suspend_enter(suspend_state_t state, bool *wakeup)
{
	int error;

	error = platform_suspend_prepare(state);
	if (error)
		goto Platform_finish;

	error = dpm_suspend_late(PMSG_SUSPEND);
	if (error) {
		pr_err("late suspend of devices failed\n");
		goto Platform_finish;
	}
	error = platform_suspend_prepare_late(state);
	if (error)
		goto Devices_early_resume;

	error = dpm_suspend_noirq(PMSG_SUSPEND);
	if (error) {
		pr_err("noirq suspend of devices failed\n");
		goto Platform_early_resume;
	}
	error = platform_suspend_prepare_noirq(state);
	if (error)
		goto Platform_wake;

	if (suspend_test(TEST_PLATFORM))
		goto Platform_wake;

	if (state == PM_SUSPEND_TO_IDLE) {
		s2idle_loop();
		goto Platform_wake;
	}

	error = pm_sleep_disable_secondary_cpus();
	if (error || suspend_test(TEST_CPUS))
		goto Enable_cpus;

	arch_suspend_disable_irqs();
	BUG_ON(!irqs_disabled());

	system_state = SYSTEM_SUSPEND;

	error = syscore_suspend();
	if (!error) {
		*wakeup = pm_wakeup_pending();
		if (!(suspend_test(TEST_CORE) || *wakeup)) {
			trace_suspend_resume(TPS("machine_suspend"),
				state, true);
			error = suspend_ops->enter(state);
			trace_suspend_resume(TPS("machine_suspend"),
				state, false);
		} else if (*wakeup) {
			error = -EBUSY;
		}
		syscore_resume();
	}

	system_state = SYSTEM_RUNNING;

	arch_suspend_enable_irqs();
	BUG_ON(irqs_disabled());

 Enable_cpus:
	pm_sleep_enable_secondary_cpus();

 Platform_wake:
	platform_resume_noirq(state);
	dpm_resume_noirq(PMSG_RESUME);

 Platform_early_resume:
	platform_resume_early(state);

 Devices_early_resume:
	dpm_resume_early(PMSG_RESUME);

 Platform_finish:
	platform_resume_finish(state);
	return error;
}

在write wakeup_count到调用pm_wakeup_pending这一段时间内，wakeup events framework会照常产生wakeup events，因此如果pending返回true，则不能“enter”，终止suspend吧！等待wakeup。
