Linux中断子系统5（基于Linux6.6）---初始化中断控制器？

一、前情回顾

使用设备树的情况下，对所有的中断控制器进行了检索，提取到一个链表中。并对这些中断控制器中所谓的父中断控制器进行检索，并按照等级一次初始化。以gic为例：

 void __init of_irq_init(const struct of_device_id *matches)
{
    ......

	ret = desc->irq_init_cb(desc->dev, desc->interrupt_parent);

    ......
}

二、什么是GIC

GIC 在 ARM 架构中通常有两个主要版本：GICv2 和 GICv3，其中 GICv3 是最新的版本。

2.1、GICv2

GICv2 是较早的版本，支持单核或多核的 ARM 处理器，能够为每个处理器核提供中断处理能力。GICv2 通常由两个主要部分组成：

CPU Interface（CPU 接口）：与处理器的每个核心连接，负责处理中断并将中断事件传递给 CPU。
Distributor（分配器）：负责从外部设备接收中断请求，并将它们分配到 CPU 接口。

GICv2 在多核系统中工作时，所有 CPU 核共享一个分配器，但每个 CPU 核都有自己的接口。

2.2、GICv3

GICv3 引入了许多新的功能和改进，尤其是支持 ARMv8 架构中的 64 位处理器。与 GICv2 相比，GICv3 提供了更强大的功能，主要包括：

更高效的中断路由：GICv3 允许中断在不同的 CPU 核之间动态地路由，并且支持为不同的核心配置不同的中断优先级。
虚拟化支持：GICv3 为虚拟化环境提供了更好的支持，允许虚拟机（VM）和物理机共享中断资源。GICv3 引入了虚拟化控制器（VIC）来管理虚拟机的中断。
增强的中断优先级控制：GICv3 提供了更灵活的中断优先级机制，支持更细粒度的优先级划分。

2.3、GICv3 框图结构

                   +-------------------+
                   |    Distributor    |  <-------------------+
                   |    (GICv3)        |                       |
                   +-------------------+                       |
                           |                                     |
                           |                                     |
            +--------------+--------------+                      |
            |                             |                      |
  +------------------+             +------------------+           |
  |  Interrupt       |             |  Interrupt       |           |
  |  Source          |             |  Source          |           |
  |  (External,      |             |  (External,      |           |
  |   Internal)      |             |   Internal)      |           |
  +------------------+             +------------------+           |
            |                             |                      |
  +------------------+             +------------------+           |
  |   Interrupt      |             |   Interrupt      |           |
  |   Line/Signal    |             |   Line/Signal    |           |
  |   (IRQ)          |             |   (IRQ)          |           |
  +------------------+             +------------------+           |
            |                             |                      |
   +-------------------+         +-------------------+            |
   |  Interrupt        |         |  Interrupt        |            |
   |  Controller/     |         |  Controller/      |            |
   |  (Processor      |         |  (Processor       |            |
   |  Core Interface) |         |  Core Interface)  |            |
   +-------------------+         +-------------------+            |
            |                             |                      |
   +-------------------+         +-------------------+            |
   | CPU Core 0        |         | CPU Core 1        |            |
   |                   |         |                   |            |
   +-------------------+         +-------------------+            |
            |                             |                      |
   +-------------------+         +-------------------+            |
   | CPU Core N        |         | CPU Core N        |            |
   |                   |         |                   |            |
   +-------------------+         +-------------------+            |
            |                             |                      |
           .                               .                      .
           .                               .                      .
           .                               .                      .

2.4、关键组件解释

Distributor（分配器）：
- 这是 GIC 的核心部分，负责接收来自外部或内部设备的中断请求，并根据优先级、目标处理器等规则，将中断请求分发给相应的 CPU 核。Distributor 管理着中断的启用、禁用、路由、优先级等配置。
Interrupt Sources（中断源）：
- 外部设备（如 I/O 设备、网络接口、外部总线等）和内部设备（如定时器、处理器内部异常等）产生中断请求。每个中断源通过中断线路（IRQ）向 GIC 的 Distributor 发出信号。
Interrupt Lines/Signals（中断线路/信号）：
- 这些是硬件设备或系统内部各个部件产生的中断信号（IRQ）。这些信号将会传递到 GIC 的 Distributor。
CPU Core Interface（CPU 核心接口）：
- 每个 CPU 核都有一个 CPU 接口，它负责接收来自 Distributor 的中断请求并将其传递给 CPU。每个 CPU 核接口可以独立配置，以处理从 Distributor 路由过来的中断信号。
CPU Cores（处理器核心）：
- 处理器中的每个核心都可以通过 CPU 核心接口接收并处理中断。当中断被传递给某个核心时，处理器会暂停当前任务，转而执行中断服务例程（ISR）。

GICv3（Generic Interrupt Controller version 3）是 ARM 架构中用于中断管理的关键组件，它通过寄存器来控制中断的路由、优先级、使能等操作。GICv3 的寄存器可以大致分为几个主要部分，涵盖了 分配器（Distributor） 和 CPU 接口（CPU Interface） 两个主要功能模块。

2.5、Distributor 寄存器

Distributor 部分负责管理中断的分发，包括中断使能、优先级设置、目标处理器选择等。主要寄存器包括：

(1) Control Register (GICD_CTLR)

地址：0x0
描述：控制 Distributor 的启用与禁用。它的主要作用是控制 GIC Distributor 的工作模式。
- 位 [0]：ENABLE：启用或禁用中断分配器。

(2) Type Register (GICD_TYPER)

地址：0x4
描述：指示 GIC 分配器支持的中断数目、CPU 核心数等信息。
- 位 [31:10]：LSB：表示支持的中断线的数量。
- 位 [9:0]：CPUS：表示支持的 CPU 核心数。

(3) Interrupt Enable/Disable Registers (GICD_ISENABLER, GICD_ICENABLER)

地址：0x100 - 0x17C（每个中断源的启用/禁用寄存器）
描述：分别用来启用或禁用特定中断源（IRQ）。这些寄存器允许对中断进行按位启用或禁用。
- 启用：GICD_ISENABLER，每个中断源对应一个位。
- 禁用：GICD_ICENABLER，每个中断源对应一个位。

(4) Interrupt Set-Pending/ Clear-Pending Registers (GICD_ISPENDR, GICD ICPENDR)

地址：0x200 - 0x27C
描述：用于设置或清除中断的挂起状态。通过这些寄存器，可以手动触发或清除某个中断的挂起位。
- 设置挂起：GICD_ISPENDR。
- 清除挂起：GICD_ICPENDR。

(5) Interrupt Priority Registers (GICD_IPRIORITYR)

地址：0x400 - 0x7F8
描述：设置中断的优先级。每个中断源（IRQ）有一个对应的优先级，越小的值表示越高的优先级。每个寄存器控制多个中断的优先级。
- 每个中断的优先级占用 8 位。

(6) Interrupt Target Registers (GICD_ITARGETSR)

地址：0x800 - 0x9F8
描述：设置每个中断源的目标处理器（CPU）。可以将中断分发到特定的 CPU 核心。
- 每个寄存器对应 4 个中断源。

(7) Configuration Registers (GICD_ICFGR)

地址：0xC00 - 0xCFC
描述：设置中断的触发方式（边沿触发或电平触发）。每个寄存器控制多个中断的触发方式。

2.6、CPU Interface 寄存器

每个 CPU 核心都有自己的 CPU 接口，这部分负责接收从 Distributor 分发来的中断请求并将其送给处理器。主要寄存器包括：

(1) Control Register (GICC_CTLR)

地址：0x0
描述：控制 CPU 接口的启用、禁用，以及相关的中断处理模式。
- 位 [0]：ENABLE：启用或禁用 CPU 接口。
- 位 [3]：FIQEN：启用或禁用快速中断（FIQ）模式。

(2) Interrupt Priority Register (GICC_PRIORITYR)

地址：0x4
描述：设置当前 CPU 的中断优先级。每个 CPU 核都有一个独立的优先级寄存器。

(3) Interrupt Acknowledge Register (GICC_IAR)

地址：0xC
描述：用于在 CPU 接口中确认收到的中断。每个 CPU 核有一个 IAR，CPU 通过该寄存器读取中断 ID 并确认。
- 返回值：当前中断 ID。

(4) End of Interrupt Register (GICC_EOIR)

地址：0x10
描述：用于告知 GIC 已完成对中断的处理。当 CPU 处理完一个中断后，必须写入此寄存器来清除中断。

(5) Run-Locked Register (GICC_RPR)

地址：0x14
描述：该寄存器用于读取中断处理程序的优先级（即当前正在执行的中断的优先级）。

(6) Running Priority Register (GICC_RPR)

地址：0x14
描述：这个寄存器可以读取当前正在执行的中断的优先级。

2.7、重要的中断管理寄存器

(1) CPU Interface Pending Register (GICC_HPPIR)

地址：0x18
描述：此寄存器返回当前 CPU 核所挂起的最高优先级的中断 ID。

(2) Binary Point Register (GICC_BPR)

地址：0x20
描述：用于设置 CPU 核的中断屏蔽级别。控制 CPU 能够接收的最小优先级。

(3) Software Generated Interrupt Register (GICC_SGI)

地址：0xF00
描述：该寄存器用于生成软件中断（SGI），即 CPU 可以通过软件触发中断。

三、初始化一个中断控制器

drivers/of/irq.c

 void __init of_irq_init(const struct of_device_id *matches)
{
    ......

    ret = desc->irq_init_cb(desc->dev, desc->interrupt_parent);

    ......
}

drivers/irqchip/irq-gic-v3.c

static int __init gic_of_init(struct device_node *node, struct device_node *parent)
{
	phys_addr_t dist_phys_base;
	void __iomem *dist_base;
	struct redist_region *rdist_regs;
	struct resource res;
	u64 redist_stride;
	u32 nr_redist_regions;
	int err, i;

	dist_base = gic_of_iomap(node, 0, "GICD", &res);
	if (IS_ERR(dist_base)) {
		pr_err("%pOF: unable to map gic dist registers\n", node);
		return PTR_ERR(dist_base);
	}

	dist_phys_base = res.start;

	err = gic_validate_dist_version(dist_base);
	if (err) {
		pr_err("%pOF: no distributor detected, giving up\n", node);
		goto out_unmap_dist;
	}

	if (of_property_read_u32(node, "#redistributor-regions", &nr_redist_regions))
		nr_redist_regions = 1;

	rdist_regs = kcalloc(nr_redist_regions, sizeof(*rdist_regs),
			     GFP_KERNEL);
	if (!rdist_regs) {
		err = -ENOMEM;
		goto out_unmap_dist;
	}

	for (i = 0; i < nr_redist_regions; i++) {
		rdist_regs[i].redist_base = gic_of_iomap(node, 1 + i, "GICR", &res);
		if (IS_ERR(rdist_regs[i].redist_base)) {
			pr_err("%pOF: couldn't map region %d\n", node, i);
			err = -ENODEV;
			goto out_unmap_rdist;
		}
		rdist_regs[i].phys_base = res.start;
	}

	if (of_property_read_u64(node, "redistributor-stride", &redist_stride))
		redist_stride = 0;

	gic_enable_of_quirks(node, gic_quirks, &gic_data);

	err = gic_init_bases(dist_phys_base, dist_base, rdist_regs,
			     nr_redist_regions, redist_stride, &node->fwnode);
	if (err)
		goto out_unmap_rdist;

	gic_populate_ppi_partitions(node);

	if (static_branch_likely(&supports_deactivate_key))
		gic_of_setup_kvm_info(node);
	return 0;

out_unmap_rdist:
	for (i = 0; i < nr_redist_regions; i++)
		if (rdist_regs[i].redist_base && !IS_ERR(rdist_regs[i].redist_base))
			iounmap(rdist_regs[i].redist_base);
	kfree(rdist_regs);
out_unmap_dist:
	iounmap(dist_base);
	return err;
}

IRQCHIP_DECLARE(gic_v3, "arm,gic-v3", gic_of_init);

drivers/irqchip/irq-gic-v3.c

static void __iomem *gic_of_iomap(struct device_node *node, int idx,
				  const char *name, struct resource *res)
{
	void __iomem *base;
	int ret;

	ret = of_address_to_resource(node, idx, res);//获取reg资源
	if (ret)
		return IOMEM_ERR_PTR(ret);

	gic_request_region(res->start, resource_size(res), name);
	base = of_iomap(node, idx);//映射reg资源

	return base ?: IOMEM_ERR_PTR(-ENOMEM);
}

3.1、读ID寄存器

GICv3 的 ID 寄存器 用于提供 GIC 版本和配置信息，通常有以下几个重要的寄存器：

GICD_TYPER (Distributor Type Register)
- 地址：0x4
- 描述：用于获取 GIC Distributor 的特性信息，如支持的中断数、CPU 核心数等。
  - 位 [31:10]：LSB：表示中断行的数量。
  - 位 [9:0]：CPUS：表示支持的 CPU 核心数。
GICC_IAR (Interrupt Acknowledge Register)
- 地址：0xC
- 描述：用于读取当前激活的中断 ID。此寄存器返回正在处理的中断的 ID。
GICC_HPPIR (Highest Priority Pending Interrupt Register)
- 地址：0x18
- 描述：用于返回当前 CPU 核上挂起的最高优先级的中断 ID。

这些寄存器有助于获取 GIC 的基本信息以及处理中断时的相关 ID。

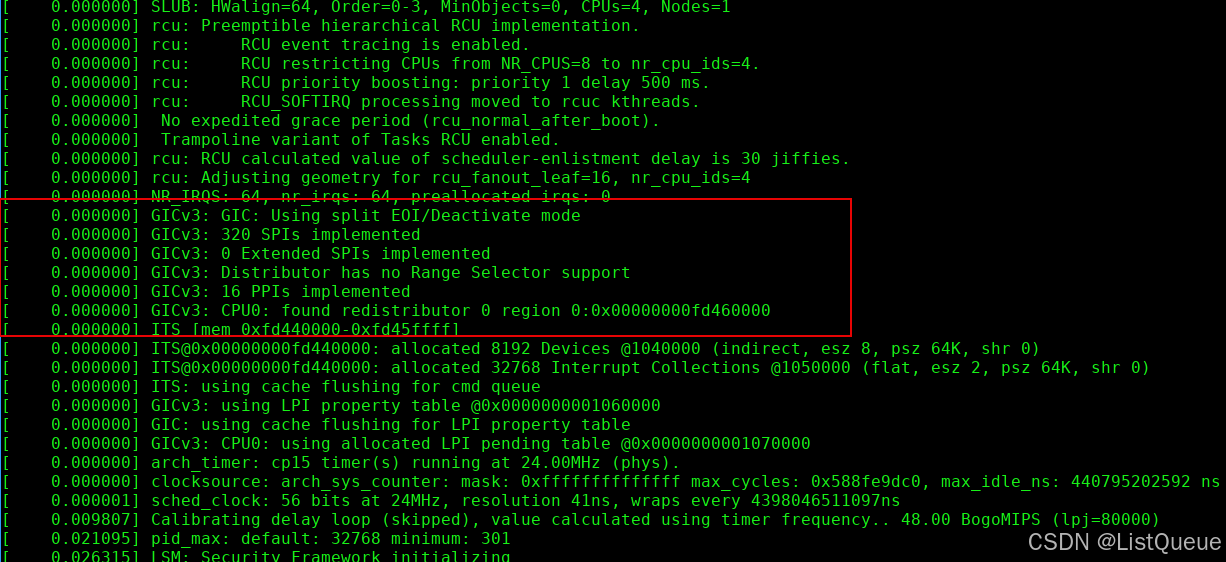

3.2、版本信息

可以看到和printk打印的信息一样。

3.3、关闭中断

在 GIC（Generic Interrupt Controller）中，关闭中断（禁用中断）通常是通过对特定的寄存器进行操作。不同于 VIC（Vectored Interrupt Controller），GIC 的中断控制通过 Distributor 和 CPU 接口的寄存器来实现。

在 GICv3 中，禁用中断的操作通常涉及以下几个方面：

1. 禁用特定中断（通过 Distributor 部分）

GIC 中的中断是通过 GICD（GIC Distributor）部分进行管理的。要禁用中断，通常需要操作 GICD_ICENABLER（Interrupt Clear Enable Register）寄存器。

操作步骤：

禁用某个中断：通过设置 GICD_ICENABLER 中相应的位来禁用一个中断。
寄存器格式：GICD_ICENABLER 的每一位对应一个中断源，设置为 1 表示禁用该中断。

例如，禁用中断 n（假设中断 n 的编号为 n）：

uint32_t reg_offset = 0x180 + (n / 32) * 4;   // 0x180 是 GICD_ICENABLER 寄存器的基地址
uint32_t bit = (1 << (n % 32));                // 获取中断 n 对应的位
*(volatile uint32_t *)(GICD_BASE + reg_offset) = bit;

2. 禁用 CPU 接口中的中断（通过 GICC）

在 GIC 中，CPU 接口的部分负责管理 CPU 上的中断。要禁用某个中断，可以使用 GICC_ICPENDR 和 GICC_IAR（Interrupt Acknowledge Register）寄存器。

操作步骤：

通过对 GICC 中的寄存器进行操作，确认中断被正确处理和禁用。

3. 禁用所有中断

如果你想禁用所有的中断，可以通过以下方式：

禁用所有的挂起中断：可以通过写 1 到 GICD_ICENABLER 中的所有位来禁用所有的中断。

例如：

*(volatile uint32_t *)(GICD_BASE + 0x180) = 0xFFFFFFFF;  // 禁用所有 32 个中断

禁用特定 CPU 的所有中断：通过 GICC_CTLR 控制位来禁用某个 CPU 上的中断处理。

*(volatile uint32_t *)(GICC_BASE + 0x0) &= ~0x1;  // 通过清除 GICC_CTLR 的启用位来禁用 CPU 上的中断

在 GICv3（Generic Interrupt Controller version 3）中，清除中断通常不是通过一个专门的函数，而是通过操作相应的寄存器来完成的。清除中断的操作主要依赖于以下寄存器：

4. GICD_ICPENDR (Interrupt Clear-Pending Register) - Distributor 部分

地址：0x280 起，每个中断有一个对应的寄存器。
作用：用于清除指定中断的挂起状态（即，将该中断标记为已处理，避免它再次被触发）。
操作：写入相应的位将中断从挂起状态中清除。

例如：

对于中断源 n，要清除其挂起状态，你需要写 1 到 GICD_ICPENDR[n/32] 中的相应位。

5. GICC_EOIR (End of Interrupt Register) - CPU 接口部分

地址：0x10
作用：通知 GIC 当前 CPU 已经完成对某个中断的处理。写入中断 ID 到此寄存器，表示该中断已经处理完毕。
操作：当 CPU 完成对某个中断的处理时，必须写入该中断的 ID 到 GICC_EOIR，以清除该中断并允许处理下一个中断。

例如：

假设当前处理中断的 ID 为 id，那么你需要执行：

```
*(volatile uint32_t *)(GICC_BASE + GICC_EOIR) = id;
```
这会清除中断并使 GIC 知道该中断已经结束。

6. GICD_ISPENDR (Interrupt Set-Pending Register) 和 GICD_ICENABLER (Interrupt Clear Enable Register)

这些寄存器用于控制中断的挂起和使能状态。在清除中断时，GICD_ISPENDR 设置和 GICD_ICENABLER 清除用于确保中断不会再次触发，直到被重新使能。

代码示例

在 GICv3 中，清除中断的操作一般如下：

清除 Distributor 部分的挂起中断

// 清除中断 n 的挂起状态
uint32_t reg_offset = 0x280 + (n / 32) * 4;
uint32_t bit = (1 << (n % 32));
*(volatile uint32_t *)(GICD_BASE + reg_offset) = bit;

清除 CPU 接口的处理中断

// 假设当前处理中断的 ID 为 id
*(volatile uint32_t *)(GICC_BASE + GICC_EOIR) = id;

3.4、中断控制器的注册

arch/arm64/boot/dts/rockchip/rk3568.dtsi

	gic: interrupt-controller@fd400000 {
		compatible = "arm,gic-v3";
		#interrupt-cells = <3>;
		#address-cells = <2>;
		#size-cells = <2>;
		ranges;
		interrupt-controller;

		reg = <0x0 0xfd400000 0 0x10000>, /* GICD */
		      <0x0 0xfd460000 0 0xc0000>; /* GICR */
		interrupts = <GIC_PPI 9 IRQ_TYPE_LEVEL_HIGH>;
		its: interrupt-controller@fd440000 {
			compatible = "arm,gic-v3-its";
			msi-controller;
			#msi-cells = <1>;
			reg = <0x0 0xfd440000 0x0 0x20000>;
		};
	};

在 GIC（Generic Interrupt Controller）中，与 VIC（Vectored Interrupt Controller）不同，它没有像 vic_register 这样的函数用于注册中断。然而，GIC 的中断管理过程通常涉及一系列配置寄存器和操作，这些操作是通过不同的初始化和配置函数完成的。

具体来说，GIC 的中断控制和配置可以通过以下几个步骤来完成：

3.4.1、GIC 中断注册和初始化的主要步骤

GIC 初始化：在使用 GIC 之前，需要先对 GIC 进行初始化。通常这包括设置 GIC 的分发器部分（GICD）和 CPU 接口部分（GICC）。

初始化过程中，常见的步骤包括：
- 配置中断源（IRQ）到相应的 CPU 和优先级。
- 配置中断的触发模式（边沿触发或电平触发）。
- 启动 CPU 接口，以允许 CPU 处理中断。
一个典型的 GIC 初始化代码（伪代码）如下：

void gic_init(void) {
    // 初始化 GIC Distributor
    GICD_CTLR = 0; // 禁用 GICD
    // 配置中断源
    configure_interrupts();
    GICD_CTLR = 1; // 启用 GICD

    // 初始化 CPU 接口
    GICC_CTLR = 0; // 禁用 CPU 接口
    GICC_PMR = 0xF0; // 设置 CPU 接口的中断优先级掩码
    GICC_CTLR = 1; // 启用 CPU 接口
}

中断源配置：对于每个中断源，需要通过配置 GICD 的相关寄存器来注册中断。这些寄存器包括：
- GICD_ISENABLER：启用中断源。
- GICD_ICENABLER：禁用中断源。
- GICD_ICPENDR：清除挂起的中断。
你可以使用类似下面的代码来启用一个中断源：

void gic_enable_interrupt(int irq_number) {
    // 根据 IRQ 编号配置 GICD_ISENABLER 寄存器，启用中断
    uint32_t reg_offset = 0x100 + (irq_number / 32) * 4;
    uint32_t bit = (1 << (irq_number % 32));
    *(volatile uint32_t *)(GICD_BASE + reg_offset) = bit;
}

中断处理程序的注册：虽然 GIC 没有 vic_register 这样的 API，通常情况下，你需要手动编写中断服务例程（ISR）并将其与特定的中断号绑定。这个过程通常涉及以下几个步骤：
- 在特定的中断向量表中定义 ISR。
- 使用中断控制器的 API 来确保中断源与 ISR 绑定。
在某些嵌入式操作系统或中间件中，可能会提供封装了 GIC 配置和 ISR 注册的高级 API。比如，FreeRTOS 或 Linux 会使用一些抽象层来处理 GIC 的中断注册。
中断触发和处理：一旦配置完毕，GIC 会自动将中断传递给相应的 CPU。如果是 ARM 的 GICv3，CPU 会通过读取 GICC_IAR（Interrupt Acknowledge Register）来获取正在处理中断的编号，并在中断服务程序中进行相应处理。

中断处理完成后，CPU 会通过 GICC_EOIR（End of Interrupt Register）来结束中断处理，并通知 GIC 中断已被处理。

void handle_irq(void) {
    int irq = read_gicc_iar();
    if (irq == YOUR_INTERRUPT_NUMBER) {
        // 处理你的中断
    }
    write_gicc_eoir(irq); // 通知 GIC 中断处理完毕
}

3.5、中断级联

kernel/irq/chip.c
 void
irq_set_chained_handler_and_data(unsigned int irq, irq_flow_handler_t handle,
				 void *data)
{
	unsigned long flags;
	struct irq_desc *desc = irq_get_desc_buslock(irq, &flags, 0);    //这里获取到父中断的描述符

	if (!desc)
		return;

	desc->irq_common_data.handler_data = data;    //data就是这里的中断控制器结构体,代表一个中断控制器
	__irq_do_set_handler(desc, handle, 1, NULL);  //把中断级联的函数,绑定到它的父中断的某个中断源上

	irq_put_desc_busunlock(desc, flags);
}



 kernel/irq/chip.c
//绑定这中断控制器到,父中断控制器上
static void
__irq_do_set_handler(struct irq_desc *desc, irq_flow_handler_t handle,
		     int is_chained, const char *name)
{
	if (!handle) {
		handle = handle_bad_irq;
	} else {
		struct irq_data *irq_data = &desc->irq_data;    //获取父中断的中断控制器
#ifdef CONFIG_IRQ_DOMAIN_HIERARCHY        //定义这个才会是级联中断控制器绑定,否则还是水平级联
		/*
		 * With hierarchical domains we might run into a
		 * situation where the outermost chip is not yet set
		 * up, but the inner chips are there.  Instead of
		 * bailing we install the handler, but obviously we
		 * cannot enable/startup the interrupt at this point.
		 */
        //这边是想要找到一个有用的父中断控制器(如果A的父亲没,检查A的爷爷...)
		while (irq_data) {
			if (irq_data->chip != &no_irq_chip)
				break;
			/*
			 * Bail out if the outer chip is not set up
			 * and the interrrupt supposed to be started
			 * right away.
			 */
			if (WARN_ON(is_chained))
				return;
			/* Try the parent */
			irq_data = irq_data->parent_data;
		}
#endif
		if (WARN_ON(!irq_data || irq_data->chip == &no_irq_chip))
			return;
	}

	/* Uninstall? */
	if (handle == handle_bad_irq) {
		if (desc->irq_data.chip != &no_irq_chip)
			mask_ack_irq(desc);
		irq_state_set_disabled(desc);
		if (is_chained)
			desc->action = NULL;
		desc->depth = 1;
	}
	desc->handle_irq = handle;    //绑定中断控制器,绑定到父中断描述符的高级中断控制器上(代表这里是一个子中断控制器,而不是外设)
	desc->name = name;            //绑定名字

	if (handle != handle_bad_irq && is_chained) {
        //获取触发器类型
		unsigned int type = irqd_get_trigger_type(&desc->irq_data);

		/*
		 * We're about to start this interrupt immediately,
		 * hence the need to set the trigger configuration.
		 * But the .set_type callback may have overridden the
		 * flow handler, ignoring that we're dealing with a
		 * chained interrupt. Reset it immediately because we
		 * do know better.
		 */
		if (type != IRQ_TYPE_NONE) {
			__irq_set_trigger(desc, type);    //非NONE则,设置触发器
			desc->handle_irq = handle;        //设置高级函数
		}

        //这是一个中断设备,已经被初始化(使用了),所以不能在probe,request,线程话等等
		irq_settings_set_noprobe(desc);
		irq_settings_set_norequest(desc);
		irq_settings_set_nothread(desc);
		desc->action = &chained_action;       //这里先把中断执行函数设置为无效
		irq_activate_and_startup(desc, IRQ_RESEND);
	}
}

绑定到父中断控制器上的函数是什么?
上面对所有中断控制器级联方式绑定都一样,下面这个函数,就是根据具体要绑定的中断控制器来实现。

在 GICv3 (Generic Interrupt Controller v3) 中，vic_handle_irq_cascaded 是在 VIC (Vectored Interrupt Controller) 中处理级联中断的函数，而 GICv3 则采用不同的方式来处理级联中断。在 GICv3 中，处理级联中断的方式通常通过中断控制器的硬件寄存器和特定的 API 来管理。

GICv3 级联中断处理

在 ARM GICv3 中，级联中断通常是指在多个 GIC 中断控制器之间的中断传递，例如主 GIC (GIC Distributor) 和 CPU 处理器的接口（GICC）。在这种结构中，每个中断控制器可能会处理一部分中断源，然后通过一定的级联方式将它们传递给下一个层级的中断控制器或 CPU 接口。

中断级联处理的基本步骤

在 GICv3 中，CPU 通常会读取来自 GIC 的 Interrupt Acknowledge Register（GICC_IAR），然后处理中断，最后通过 End of Interrupt Register（GICC_EOIR）来结束中断。具体的级联方式取决于 GICv3 的设计，通常涉及以下几个方面：

GIC Distributor（GICD）：它负责处理各个中断源的分发、优先级设置、使能控制等。它还负责管理多个 CPU 接口的中断。
CPU Interface（GICC）：每个 CPU 接口（GICC）负责处理 CPU 内部的中断，读取中断源、响应中断，并最终通过执行 ISR 处理该中断。
中断源的分配和触发：GICv3 中的中断可以通过 SPI (Shared Peripheral Interrupts)、PPI (Private Peripheral Interrupts) 和 SGI (Software Generated Interrupts) 等不同的类型来处理。级联中断通常指的是 GICD 和 GICC 之间的交互，其中 GICD 将 SPI 中断分发到 CPU，CPU 通过 GICC 接口来处理中断。

处理级联中断

在 GICv3 的处理中，当中断从 GICD 级联到 GICC 后，CPU 需要通过以下步骤来处理中断：

中断请求处理：
- CPU 接口（GICC）会根据中断的优先级和触发方式来检查是否有挂起的中断。它会从 GICC_IAR（Interrupt Acknowledge Register）中获取当前触发的中断源。
处理中断：
- 一旦中断被识别，CPU 会根据中断的号，调用相应的中断服务程序（ISR）。
结束中断：
- 处理中断后，CPU 需要通过 GICC_EOIR（End of Interrupt Register）通知 GIC 该中断已处理完毕，从而允许 GIC 继续处理其他中断。

级联中断的实际代码实现

在处理级联中断时，通常 CPU 会通过 GICC_IAR 来获取中断号，之后通过调用相应的 ISR 来处理中断。这个过程类似于 VIC 中 vic_handle_irq_cascaded 的功能，但在 GICv3 中，通常通过操作相关的寄存器来完成。

下面是一个 GICv3 级联中断处理的简化伪代码：


drivers/irqchip/irq-gic-v3.c
static asmlinkage void __exception_irq_entry gic_handle_irq(struct pt_regs *regs)
{
	if (unlikely(gic_supports_nmi() && !interrupts_enabled(regs)))
		__gic_handle_irq_from_irqsoff(regs);
	else
		__gic_handle_irq_from_irqson(regs);
}


include/linux/irqdesc.h
static inline void *irq_desc_get_chip_data(struct irq_desc *desc)
{
	return desc->irq_data.chip_data;
}

static inline void *irq_desc_get_handler_data(struct irq_desc *desc)
{
	return desc->irq_common_data.handler_data;
}

set_handle_irq(gic_handle_irq);

drivers/irqchip/irq-gic-v3.c

static int __init gic_init_bases(phys_addr_t dist_phys_base,
				 void __iomem *dist_base,
				 struct redist_region *rdist_regs,
				 u32 nr_redist_regions,
				 u64 redist_stride,
				 struct fwnode_handle *handle)
{
	u32 typer;
	int err;
...
	set_handle_irq(gic_handle_irq);
...
}

3.6、中断映射并执行，中断处理函数

include/linux/irqdomain.h
/**
 * irq_find_mapping() - Find a linux irq from a hw irq number.
 * @domain: domain owning this hardware interrupt
 * @hwirq: hardware irq number in that domain space
 */
static inline unsigned int irq_find_mapping(struct irq_domain *domain,
					    irq_hw_number_t hwirq)
{
	unsigned int irq;

	if (__irq_resolve_mapping(domain, hwirq, &irq))
		return irq;

	return 0;
}


kernel/irq/irqdomain.c
/**
 * __irq_resolve_mapping() - Find a linux irq from a hw irq number.
 * @domain: domain owning this hardware interrupt
 * @hwirq: hardware irq number in that domain space
 * @irq: optional pointer to return the Linux irq if required
 *
 * Returns the interrupt descriptor.
 */
struct irq_desc *__irq_resolve_mapping(struct irq_domain *domain,
				       irq_hw_number_t hwirq,
				       unsigned int *irq)
{
	struct irq_desc *desc = NULL;
	struct irq_data *data;

	/* Look for default domain if nececssary */
    /* 确认域有效,才能做反映射 */
	if (domain == NULL)
		domain = irq_default_domain;
	if (domain == NULL)
		return desc;
	if (irq_domain_is_nomap(domain)) {
		if (hwirq < domain->hwirq_max) {
			data = irq_domain_get_irq_data(domain, hwirq);
			if (data && data->hwirq == hwirq)
				desc = irq_data_to_desc(data);
			if (irq && desc)
				*irq = hwirq;
		}

		return desc;
	}

	rcu_read_lock();

	/* Check if the hwirq is in the linear revmap.  */
    /*  /* 检查硬件中断号,是不是在这个域范内内 */ */
	if (hwirq < domain->revmap_size)
		data = rcu_dereference(domain->revmap[hwirq]);
	else
		data = radix_tree_lookup(&domain->revmap_tree, hwirq);

	if (likely(data)) {
		desc = irq_data_to_desc(data);
		if (irq)
			*irq = data->irq;
	}

	rcu_read_unlock();
	return desc;
}
EXPORT_SYMBOL_GPL(__irq_resolve_mapping);


kernel/irq/irqdomain.c
/** 获取这中断控制器的数据
 * irq_domain_get_irq_data - Get irq_data associated with @virq and @domain
 * @domain:	domain to match
 * @virq:	IRQ number to get irq_data
 */
struct irq_data *irq_domain_get_irq_data(struct irq_domain *domain,
					 unsigned int virq)
{
	struct irq_data *irq_data;

	for (irq_data = irq_get_irq_data(virq); irq_data;
	     irq_data = irq_data->parent_data)
		if (irq_data->domain == domain)    //保证找的到的这个中断控制器的是其父域下面的
			return irq_data;

	return NULL;
}


kernel/irq/irqdesc.c
int handle_irq_desc(struct irq_desc *desc)
{
	struct irq_data *data;

	if (!desc)
		return -EINVAL;

	data = irq_desc_get_irq_data(desc);
	if (WARN_ON_ONCE(!in_hardirq() && handle_enforce_irqctx(data)))
		return -EPERM;

	generic_handle_irq_desc(desc); //执行中断函数
	return 0;
}

/**
 * generic_handle_irq - Invoke the handler for a particular irq
 * @irq:	The irq number to handle
 *
 * Returns:	0 on success, or -EINVAL if conversion has failed
 *
 * 		This function must be called from an IRQ context with irq regs
 * 		initialized.
  */
int generic_handle_irq(unsigned int irq)   //上面获取到了存放的中断,这里则执行中断函数
{
	return handle_irq_desc(irq_to_desc(irq));
}
EXPORT_SYMBOL_GPL(generic_handle_irq);


include/linux/irqdesc.h
/*
 * Architectures call this to let the generic IRQ layer
 * handle an interrupt.
 */
static inline void generic_handle_irq_desc(struct irq_desc *desc)
{
	desc->handle_irq(desc);        //这里就是执行高级中断 函数了
}

3.7、申请并初始化一个中断域

drivers/irqchip/irq-gic-v3.c

static int __init gic_init_bases(phys_addr_t dist_phys_base,
				 void __iomem *dist_base,
				 struct redist_region *rdist_regs,
				 u32 nr_redist_regions,
				 u64 redist_stride,
				 struct fwnode_handle *handle)
{
	u32 typer;
	int err;
...

	gic_data.domain = irq_domain_create_tree(handle, &gic_irq_domain_ops,
						 &gic_data);
...
}

include/linux/irqdomain.h

static inline struct irq_domain *irq_domain_create_tree(struct fwnode_handle *fwnode,
					 const struct irq_domain_ops *ops,
					 void *host_data)
{
	return __irq_domain_add(fwnode, 0, ~0, 0, ops, host_data);
}

kernel/irq/irqdomain.c

struct irq_domain *__irq_domain_add(struct fwnode_handle *fwnode, unsigned int size,
				    irq_hw_number_t hwirq_max, int direct_max,
				    const struct irq_domain_ops *ops,
				    void *host_data)
{
	struct irq_domain *domain;

	domain = __irq_domain_create(fwnode, size, hwirq_max, direct_max,
				     ops, host_data);
	if (domain)
		__irq_domain_publish(domain);

	return domain;
}
EXPORT_SYMBOL_GPL(__irq_domain_add);

kernel/irq/irqdomain.c

static struct irq_domain *__irq_domain_create(struct fwnode_handle *fwnode,
					      unsigned int size,
					      irq_hw_number_t hwirq_max,
					      int direct_max,
					      const struct irq_domain_ops *ops,
					      void *host_data)
{
	struct irqchip_fwid *fwid;
	struct irq_domain *domain;

	static atomic_t unknown_domains;

	if (WARN_ON((size && direct_max) ||
		    (!IS_ENABLED(CONFIG_IRQ_DOMAIN_NOMAP) && direct_max) ||
		    (direct_max && (direct_max != hwirq_max))))
		return NULL;

	domain = kzalloc_node(struct_size(domain, revmap, size),
			      GFP_KERNEL, of_node_to_nid(to_of_node(fwnode)));
	if (!domain)
		return NULL;

	if (is_fwnode_irqchip(fwnode)) {
		fwid = container_of(fwnode, struct irqchip_fwid, fwnode);

		switch (fwid->type) {
		case IRQCHIP_FWNODE_NAMED:
		case IRQCHIP_FWNODE_NAMED_ID:
			domain->fwnode = fwnode;
			domain->name = kstrdup(fwid->name, GFP_KERNEL);
			if (!domain->name) {
				kfree(domain);
				return NULL;
			}
			domain->flags |= IRQ_DOMAIN_NAME_ALLOCATED;
			break;
		default:
			domain->fwnode = fwnode;
			domain->name = fwid->name;
			break;
		}
	} else if (is_of_node(fwnode) || is_acpi_device_node(fwnode) ||
		   is_software_node(fwnode)) {
		char *name;

		/*
		 * fwnode paths contain '/', which debugfs is legitimately
		 * unhappy about. Replace them with ':', which does
		 * the trick and is not as offensive as '\'...
		 */
		name = kasprintf(GFP_KERNEL, "%pfw", fwnode);
		if (!name) {
			kfree(domain);
			return NULL;
		}

		domain->name = strreplace(name, '/', ':');
		domain->fwnode = fwnode;
		domain->flags |= IRQ_DOMAIN_NAME_ALLOCATED;
	}

	if (!domain->name) {
		if (fwnode)
			pr_err("Invalid fwnode type for irqdomain\n");
		domain->name = kasprintf(GFP_KERNEL, "unknown-%d",
					 atomic_inc_return(&unknown_domains));
		if (!domain->name) {
			kfree(domain);
			return NULL;
		}
		domain->flags |= IRQ_DOMAIN_NAME_ALLOCATED;
	}

	fwnode_handle_get(fwnode);
	fwnode_dev_initialized(fwnode, true);

	/* Fill structure */
	INIT_RADIX_TREE(&domain->revmap_tree, GFP_KERNEL);
	domain->ops = ops;
	domain->host_data = host_data;
	domain->hwirq_max = hwirq_max;

	if (direct_max)
		domain->flags |= IRQ_DOMAIN_FLAG_NO_MAP;

	domain->revmap_size = size;

	/*
	 * Hierarchical domains use the domain lock of the root domain
	 * (innermost domain).
	 *
	 * For non-hierarchical domains (as for root domains), the root
	 * pointer is set to the domain itself so that &domain->root->mutex
	 * always points to the right lock.
	 */
	mutex_init(&domain->mutex);
	domain->root = domain;

	irq_domain_check_hierarchy(domain);

	return domain;
}

OK，接下来下篇将详细介绍GIC中断控制器映射以及反映射。
