AT24C256模块测试验证

针对I2C设备的eeprom进行验证性的说明:

使用i2cset -f -y 1 0x50 0x00 0xaa命令写eeprom后
再使用i2cdump -f -y 1 0x50读取数据,结果如下:

No size specified (using byte-data access)
     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f    0123456789abcdef
00: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
10: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
20: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
30: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
40: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
50: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
60: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
70: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
80: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
90: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
a0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
b0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
c0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
d0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
e0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................
f0: ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff    ................

实际经验说明:

正确的测试方式为
使用如下命令写eeprom:
i2ctransfer -f -y 1 w18@50 0x00 0x01 af-

再使用如下命令读eeprom:
i2ctransfer -f -y 1 w2@50 0x00 0x01 r16

命令解释:
	其中0x00 0x01 表示 WORD ADDRESS
	从芯片手册内容可知,从指定地址读取eeprom,需要写2个Byte的WORD ADDRESS,再读。
	而写数据,不管是写字节还是写页都要先写2个Byte的WORD ADDRESS

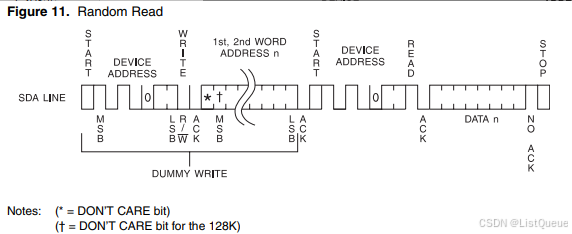

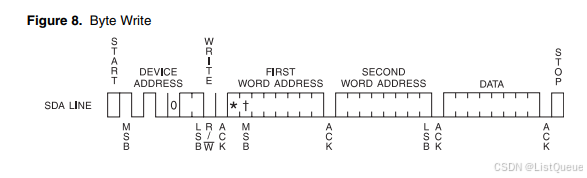

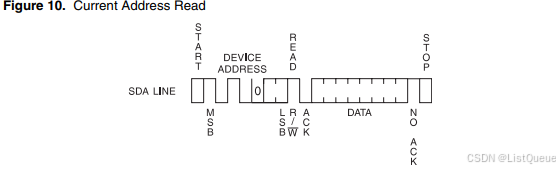

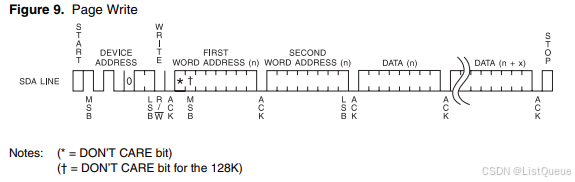

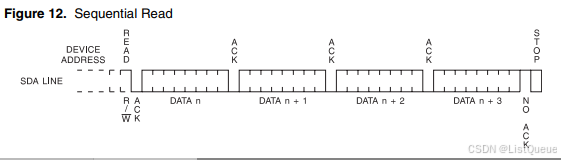

芯片手册描述:
