Android Audio序列6（分析 ）

Android Audio序列6（分析 ）---DAPM分析tinyplay playback、capture

一、tinyplay playback、capture

1.1、tinyplay

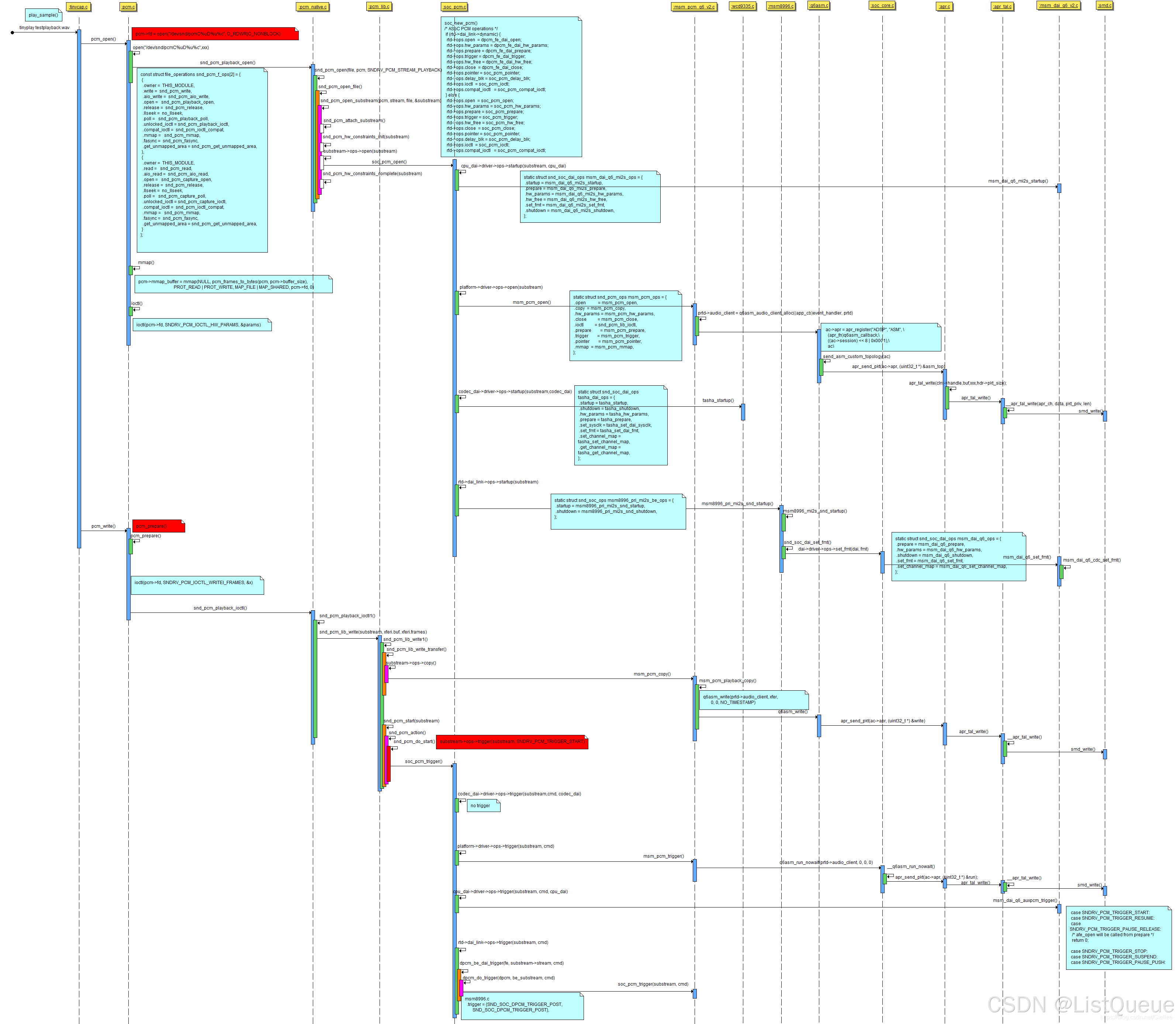

由时序图可知：主要涉及pcm_open()、pcm_write()、pcm_prepare()、pcm_start()。

1.1.1、使用耳机播放

1. 启动音频播放

2. 启用 Rx codec 路径
   tinymix ‘RX1 MIX1 INP1’ ‘RX1’
   tinymix ‘RX2 MIX1 INP1’ ‘RX2’
   tinymix ‘RDAC2 MUX’ ‘RX2’
   tinymix ‘HPHL’ ‘Switch’
   tinymix ‘HPHR’ ‘Switch’
   tinymix ‘MI2S_RX Channels’ ‘Two

3. 启用用于通过 MI2S 接口进行播放的 DSP AFE
   tinymix ‘PRI_MI2S_RX Audio Mixer MultiMedia1’ 1

4. 播放 PCM 音频
   tinyplay

5. 停止音频播放

6. 禁用接收 Rx codec 路径
   tinymix ‘RX1 MIX1 INP1’ ‘ZERO’
   tinymix ‘RX2 MIX1 INP1’ ‘ZERO’
   tinymix ‘RDAC2 MUX’ ‘ZERO’
   tinymix ‘HPHL’ ‘ZERO’
   tinymix ‘HPHR’ ‘ZERO’
   tinymix ‘MI2S_RX Channels’ ‘One’

7. 禁用用于通过 I2S 接口进行音频播放的 DSP AFE
   tinymix ‘PRI_MI2S_RX Audio Mixer MultiMedia1’ 0

1.2、tinyplay capture

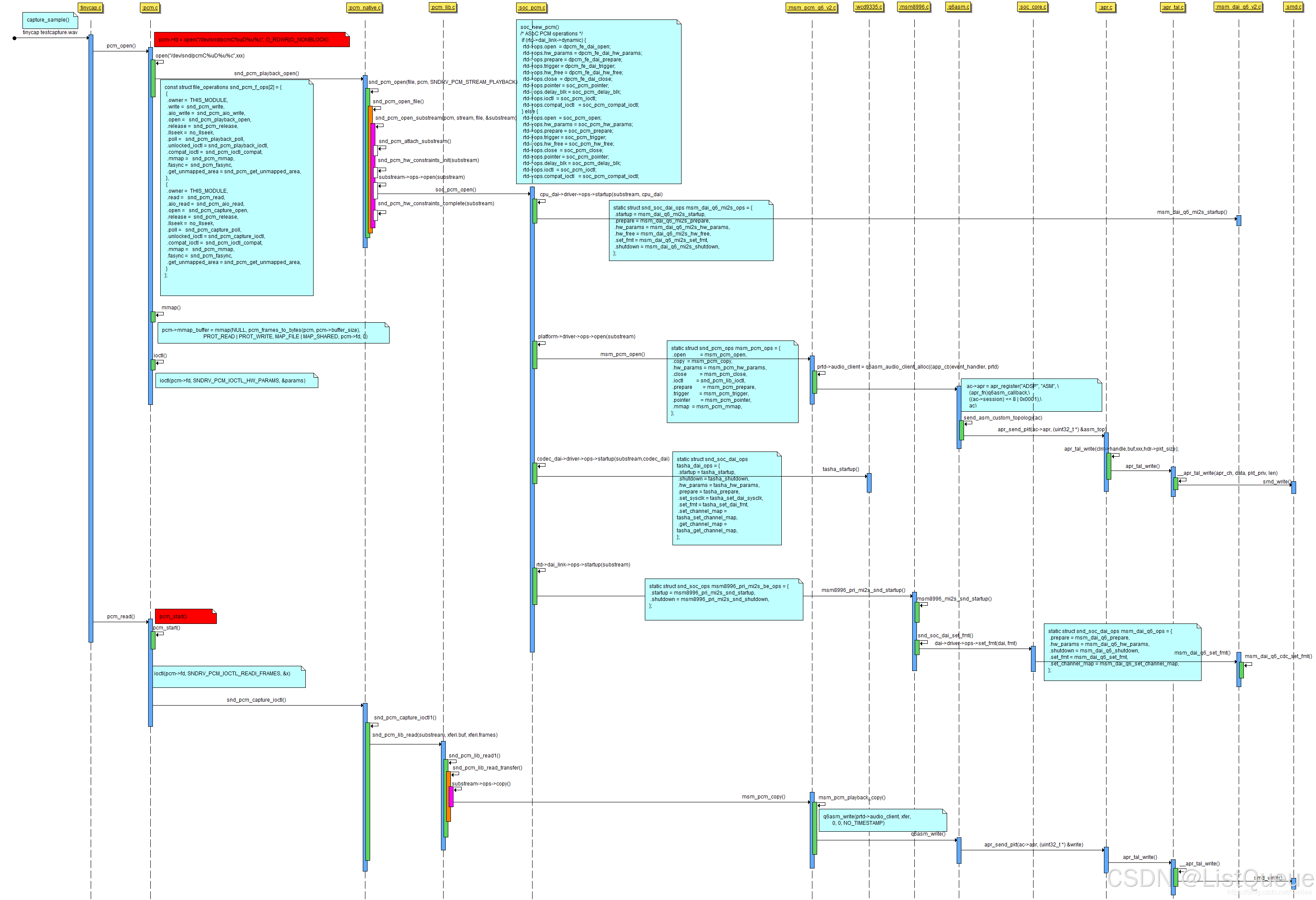

由时序图可知：主要涉及pcm_open()、pcm_read()、pcm_start()。

1.2.1、使用音频录制

1. 输入以下命令：
   //Enable DSP AFE for Audio Recording over I2S
   tinymix ‘MultiMedia1 Mixer TERT_MI2S_TX’ 1

   //Enable Codec TX Path
   tinymix ‘DEC1 MUX’ ‘ADC2’
   tinymix ‘ADC2 MUX’ ‘INP2’

2. 启动录音功能：
   tinycap /data/rec.wav

3. 禁用 HeadsetX 设备 (AMIC2)：
   tinymix ‘MultiMedia1 Mixer TERT_MI2S_TX’ 0
   tinymix ‘DEC1 MUX’ ‘ZERO’
   tinymix ‘ADC2 MUX’ ‘ZERO’
