代码结构和初始化画布的Chart对象介绍，请先看 https://blog.youkuaiyun.com/zjw_python/article/details/98182540
本图完整的源码地址： https://github.com/zjw666/D3_demo/tree/master/src/lineChart/smoothLineChart

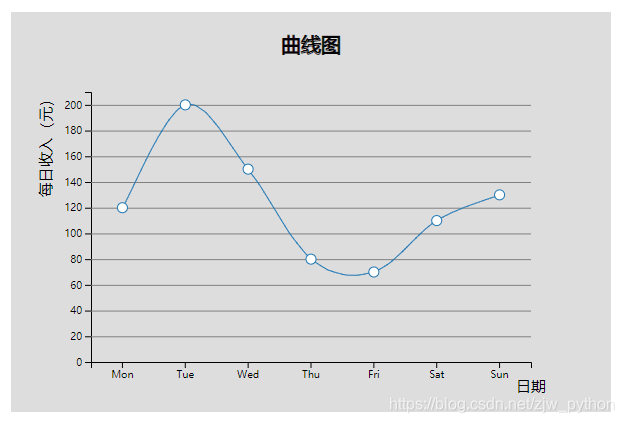

1 图表效果
2 数据
date,money
Mon,120
Tue,200
Wed,150
Thu,80
Fri,70
Sat,110
Sun,130
3 关键代码
导入数据为对象数组
d3.csv('./data.csv', function(d){
return {
date: d.date,
money: +d.money
};
}).then(function(data){
....
一些样式配置参数，与基础折线图类似
const config = {
lineColor: chart._colors(0),
margins: {top: 80, left: 80, bottom: 50, right: 80},
textColor: 'black',
gridColor: 'gray',
ShowGridX: [],
ShowGridY: [20, 40, 60, 80, 100, 120, 140, 160 ,180, 200, 220],
title: '曲线图',
pointSize: 5,
pointColor: 'white',
hoverColor: 'red',
animateDuration: 1000
}
尺度转换，具有X和Y轴
/* ----------------------------尺度转换------------------------ */
chart.scaleX = d3.scaleBand()
.domain(data.map((d) => d.date))
.range([0, chart.getBodyWidth()])
chart.scaleY = d3.scaleLinear()
.domain([0, (Math.floor(d3.max(data, (d) => d.money)/10) + 1)*10])
.range([chart.getBodyHeight(), 0])

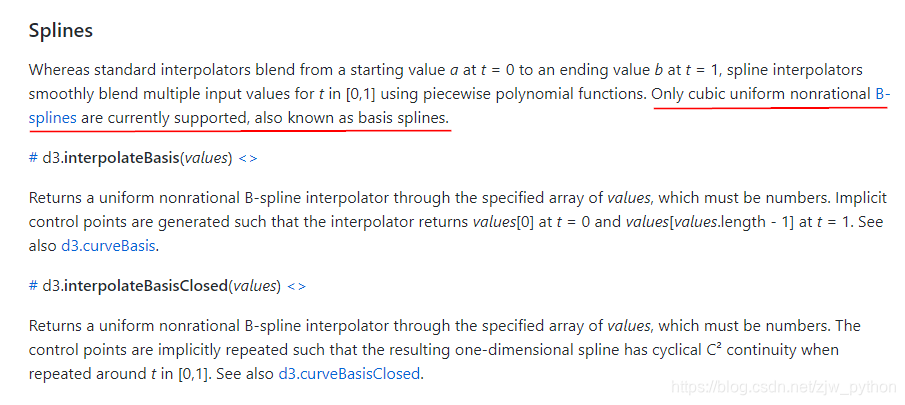

渲染线条，在基础折线图中，两点之间的连线为直线，为了达到画线的动画效果，直接对数据点进行线性插值，然后运用中间帧函数实现，曲线图的画线动画也是这个思路，不过区别在于由于两点之间的点是曲线，因此不能再直接应用线性插值，而是应该使用曲线插值。在D3中插值中，目前只支持B样条曲线的插值，而这种曲线插值并没有经过数据点，不满足我们的需求。三次样条曲线插值的方法有很多，例如有三次自然样条曲线、Hermite样条曲线、Cardinal样条曲线等介绍，我们这里运用Cardinal样条曲线插值法，计算曲线分段函数的系数。
插值算法参照这里修改
//对于给定点集points和张力tension， 进行cardinal样条曲线插值， 返回基于x坐标的插值函数
function cardinalSpline(points, tension){
const controlPoints = addControlPoints(points);
const pointsNum = controlPoints.length;
if ( pointsNum < 4) return;
const m = getCardinalMatrix(tension);
return function(x){
//当x等于控制点的x值时，直接返回对应的控制点坐标
if (x <= controlPoints[0].x) return [controlPoints[0].x, controlPoints[0].y];
if (x >= controlPoints[pointsNum-1].x) return [controlPoints[pointsNum-1].x, controlPoints[pointsNum-1].y];
//遍历控制点，找到x所在区间对应的4个控制点，计算返回相应的插值点
for (let i=1; i < pointsNum-2; i++){
if (controlPoints[i].x < x && controlPoints[i+1].x > x){
return [
compute(m, controlPoints[i-1].x, controlPoints[i].x, controlPoints[i+1].x, controlPoints[i+2].x, (x-controlPoints[i].x)/(controlPoints[i+1].x-controlPoints[i].x)),
compute(m, controlPoints[i-1].y, controlPoints[i].y, controlPoints[i+1].y, controlPoints[i+2].y, (x-controlPoints[i].x)/(controlPoints[i+1].x-controlPoints[i].x)),
]
}else if (controlPoints[i+1].x === x){
return [x, controlPoints[i+1].y];
}
}
}
}
//返回m矩阵
function getCardinalMatrix(t){
return [
-t, 2-t, t-2, t,
2*t, t-3, 3-2*t, -t,
-t, 0, t, 0,
0, 1, 0, 0
]
}
//计算x分量或y分量
function compute(m, p0, p1, p2, p3, u){
const a = m[0]*p0 + m[1]*p1 + m[2]*p2 + m[3]*p3;
const b = m[4]*p0 + m[5]*p1 + m[6]*p2 + m[7]*p3;
const c = m[8]*p0 + m[9]*p1 + m[10]*p2 + m[11]*p3;
const d = m[12]*p0 + m[13]*p1 + m[14]*p2 + m[15]*p3;
return a*Math.pow(u,3) + b*Math.pow(u,2) + c*u + d; //三次曲线函数
}
//左右各增加两个虚拟的控制点，保证控制点数量大于等于4
function addControlPoints(points){
const newPoints = []
points.forEach((point) => {
newPoints.push(point);
})
newPoints.unshift(points[0]);
newPoints.push(points[points.length-1]);
return newPoints;
}
export default cardinalSpline;
有了插值算法后，曲线图和基础折线图就几乎没有什么差别了
/* ----------------------------渲染线条------------------------ */
chart.renderLines = function(){
let lines = chart.body().selectAll('.line')
.data([data]);
lines.enter()
.append('path')
.classed('line', true)
.merge(lines)
.attr('fill', 'none')
.attr('stroke', config.lineColor)
.attr('transform', 'translate(' + chart.scaleX.bandwidth()/2 +',0)')
.transition().duration(config.animateDuration)
.attrTween('d', lineTween);
lines.exit()
.remove();
//中间帧函数
function lineTween(){
const generateLine = d3.line()
.x((d) => d[0])
.y((d) => d[1])
.curve(d3.curveCardinal.tension(0.5));
const inputPoints = data.map((d) => ({x: chart.scaleX(d.date), y: chart.scaleY(d.money)}));
const interpolate = getInterpolate(inputPoints); //根据输入点集获取对应的插值函数
const outputPonits = []
return function(t){
outputPonits.push(interpolate(t));
return generateLine(outputPonits);
}
}
//点插值
function getInterpolate(points){
const domain = d3.range(0, 1, 1/(points.length-1));
domain.push(1);
const carInterpolate = cardinalSpline(points, 0.5);
const scaleTtoX = d3.scaleLinear() //时间t与x坐标的对应关系
.domain(domain)
.range(points.map((item) => item.x));
return function(t){
return carInterpolate(scaleTtoX(t));
}
}
}
线画好后，就是添加数据圆点、坐标轴和文本标签等，一样的老套路
/* ----------------------------渲染点------------------------ */
chart.renderPonits = function(){
let ponits = chart.body().selectAll('.point')
.data(data);
ponits.enter()
.append('circle')
.classed('point', true)
.merge(ponits)
.attr('cx', (d) => chart.scaleX(d.date))
.attr('cy', (d) => chart.scaleY(d.money))
.attr('r', 0)
.attr('fill', config.pointColor)
.attr('stroke', config.lineColor)
.attr('transform', 'translate(' + chart.scaleX.bandwidth()/2 +',0)')
.transition().duration(config.animateDuration)
.attr('r', config.pointSize);
}
/* ----------------------------渲染坐标轴------------------------ */
chart.renderX = function(){
chart.svg().insert('g','.body')
.attr('transform', 'translate(' + chart.bodyX() + ',' + (chart.bodyY() + chart.getBodyHeight()) + ')')
.attr('class', 'xAxis')
.call(d3.axisBottom(chart.scaleX));
}
chart.renderY = function(){
chart.svg().insert('g','.body')
.attr('transform', 'translate(' + chart.bodyX() + ',' + chart.bodyY() + ')')
.attr('class', 'yAxis')
.call(d3.axisLeft(chart.scaleY));
}
chart.renderAxis = function(){
chart.renderX();
chart.renderY();
}
/* ----------------------------渲染文本标签------------------------ */
chart.renderText = function(){
d3.select('.xAxis').append('text')
.attr('class', 'axisText')
.attr('x', chart.getBodyWidth())
.attr('y', 0)
.attr('fill', config.textColor)
.attr('dy', 30)
.text('日期');
d3.select('.yAxis').append('text')
.attr('class', 'axisText')
.attr('x', 0)
.attr('y', 0)
.attr('fill', config.textColor)
.attr('transform', 'rotate(-90)')
.attr('dy', -40)
.attr('text-anchor','end')
.text('每日收入（元）');
}
/* ----------------------------渲染网格线------------------------ */
chart.renderGrid = function(){
d3.selectAll('.yAxis .tick')
.each(function(d, i){
if (config.ShowGridY.indexOf(d) > -1){
d3.select(this).append('line')
.attr('class','grid')
.attr('stroke', config.gridColor)
.attr('x1', 0)
.attr('y1', 0)
.attr('x2', chart.getBodyWidth())
.attr('y2', 0);
}
});
d3.selectAll('.xAxis .tick')
.each(function(d, i){
if (config.ShowGridX.indexOf(d) > -1){
d3.select(this).append('line')
.attr('class','grid')
.attr('stroke', config.gridColor)
.attr('x1', 0)
.attr('y1', 0)
.attr('x2', 0)
.attr('y2', -chart.getBodyHeight());
}
});
}
最后绑定鼠标交互事件
/* ----------------------------绑定鼠标交互事件------------------------ */
chart.addMouseOn = function(){
//防抖函数
function debounce(fn, time){
let timeId = null;
return function(){
const context = this;
const event = d3.event;
timeId && clearTimeout(timeId)
timeId = setTimeout(function(){
d3.event = event;
fn.apply(context, arguments);
}, time);
}
}
d3.selectAll('.point')
.on('mouseover', function(d){
const e = d3.event;
const position = d3.mouse(chart.svg().node());
e.target.style.cursor = 'hand'
d3.select(e.target)
.attr('fill', config.hoverColor);
chart.svg()
.append('text')
.classed('tip', true)
.attr('x', position[0]+5)
.attr('y', position[1])
.attr('fill', config.textColor)
.text('收入：' + d.money);
})
.on('mouseleave', function(){
const e = d3.event;
d3.select(e.target)
.attr('fill', config.pointColor);
d3.select('.tip').remove();
})
.on('mousemove', debounce(function(){
const position = d3.mouse(chart.svg().node());
d3.select('.tip')
.attr('x', position[0]+5)
.attr('y', position[1]-5);
}, 6)
);
}
大功告成！！！
