在石油勘探与测井领域，井下仪器的工作环境极为恶劣，高温、高压、强振动是常态。尤其是随着钻井深度的增加，井下温度可轻松超过150℃，甚至接近200℃。因此，对电源模块的耐高温性能提出了极高要求。LMPA40-48S33三相AC/DC电源模块正是为这类极端环境设计的高可靠性电源解决方案。

一、概述
LMPA40系列是一款专为高温环境开发的三相AC/DC电源模块，其工作温度范围达-40℃～+175℃，最高可承受+185℃的外壳基板温度。该模块通常挂接在MWD（随钻测量）三相泥浆涡轮发电机之后，将不稳定的三相交流电转换为稳定的33VDC直流输出，最大输出功率为40W。

二、技术特点与优势
1.宽温工作能力
支持-40℃～+175℃工作温度，适应井下高温环境。
外壳基板最高可承受+185℃，确保在极端温度下稳定运行。
2.高效率与低功耗
典型转换效率达85%，静态功耗≤1.5W，节能且发热量低。
3.高可靠性设计
具备欠压、过压、短路等多重保护功能。
抗震性能强，可承受40G、0~800Hz的振动。
4.转速测量功能
提供转速测量输出信号（脉冲电平3.3V），可用于监测涡轮发电机转速。
5.电气隔离
输入与输出之间具备1000VDC隔离电压，提升系统安全性。

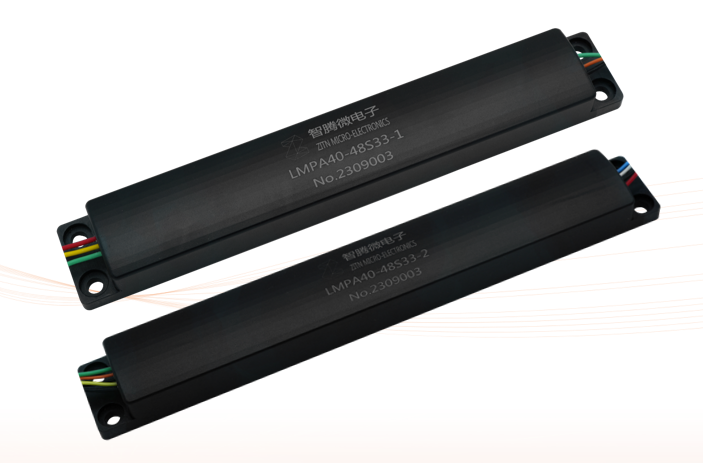

LMPA40双模块
三、在石油测井中的应用场景
1.随钻测量系统（MWD）
在MWD系统中，泥浆涡轮发电机将泥浆流动的机械能转化为三相交流电。LMPA40模块负责将其转换为稳定的直流电，为井下传感器、数据采集板、通信模块等供电。
2.井下仪器供电
包括：
电阻率测井仪
伽马测井仪
声波测井仪
核磁共振测井仪
这些仪器对电源的稳定性、纹波、精度要求极高，LMPA40模块的低纹波（≤1%）、高精度（≤±5%）等特性完全满足需求。
3.转速监测与控制系统
通过模块提供的转速输入（Fin）与输出（FoutH/FoutL），系统可实时监测涡轮转速，优化钻井参数，提高钻井效率与安全性。
