抗辐照电源模块是一种专门设计用于在充满电离辐射的恶劣环境中正常工作的电子电源设备。它们不是普通的电源，其从芯片材料、电路设计到封装工艺都采用了特殊的技术，以确保在太空、核反应堆周边等场景下能为关键负载提供持续、稳定、可靠的电力。
一、抗辐照电源模块的原理
抗辐照设计的核心目标是抵御辐射对半导体器件造成的三种主要损害：总剂量效应、单粒子效应和位移损伤。

辐射对电子器件的危害
（1）总剂量效应：
原理：长期暴露于电离辐射下，会在半导体材料的氧化层（如MOSFET的栅氧层）中产生并积累电荷陷阱。这些陷阱电荷会导致器件性能退化，例如阈值电压漂移、漏电流增加、跨导降低等。
对电源的影响：导致功率MOSFET的导通电阻变大、开关速度变慢、控制芯片的基准电压和逻辑状态出错，最终使电源模块效率下降甚至完全失效。
（2）单粒子效应：
原理：高能粒子（如质子、重离子）穿透芯片，在极短时间内在其路径上产生密集的电荷，引发剧烈的电路状态扰动。
单粒子翻转：导致存储器或锁存器的逻辑状态翻转（0变1或1变0），造成数据错误。
单粒子瞬态：在组合逻辑或模拟电路中产生一个瞬时的电流脉冲或电压毛刺。
单粒子闩锁：引发CMOS结构中寄生晶闸管导通，形成大电流短路，可能烧毁器件。
单粒子烧毁：直接导致功率器件（如MOSFET）的PN结击穿并发生热损坏。
对电源的影响：可能导致控制逻辑混乱、输出电压瞬间突变、PWM信号错误，甚至永久性硬件损坏。
（3）位移损伤：
原理：高能粒子撞击半导体晶格原子，使其脱离原位，形成永久性的晶格缺陷。这些缺陷会充当复合中心，降低少数载流子的寿命。
对电源的影响：对光电器件（如太阳能电池、光耦）和双极型晶体管的影响尤为显著，会导致其电流增益下降、效率降低。
抗辐照设计技术
为了应对上述挑战，抗辐照电源模块采用了一系列特殊技术：
（1）芯片级加固：
工艺技术：采用特殊的半导体制造工艺，如SOI（绝缘体上硅）技术，可以有效隔离寄生晶体管，从根本上抑制单粒子闩锁。
辐射加固设计：在电路设计层面，采用冗余逻辑（如三模冗余）、EDAC（错误检测与校正）电路、保守的设计余量等，来提高对单粒子效应的容忍度。
使用抗辐照器件：核心元器件（如控制器、MOSFET、二极管）都经过严格筛选，或本身就是专门为抗辐照应用设计的“宇航级”器件。
（2）电路与系统级加固：
拓扑选择：选择本身就更鲁棒、更简单的拓扑结构，并在设计时留有充足的电压和电流裕量。
反馈与控制环路加固：对电压基准、误差放大器等关键模拟电路进行特殊设计，使其对参数漂移不敏感。增加看门狗电路和过压/过流保护功能，以便在发生单粒子效应后能自动恢复。
冗余设计：在极其关键的系统中，可能会直接使用两个或多个完全独立的电源模块，以主备或均流模式工作，实现系统级冗余。

（3）封装与布局加固：
屏蔽：采用高密度材料（如钨、钛合金）作为外壳，可以一定程度上屏蔽辐射。

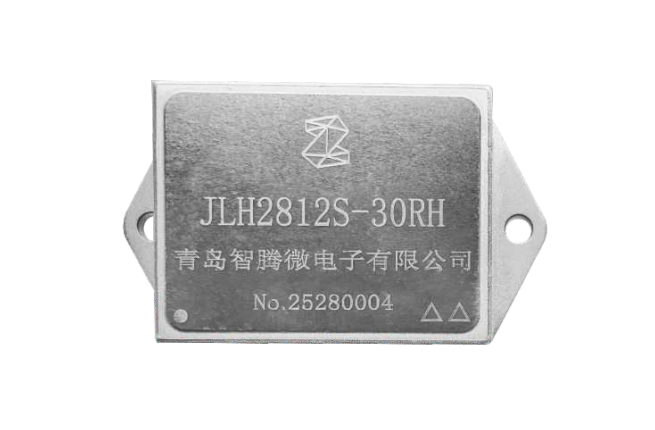

封装材料：使用耐辐射的陶瓷封装替代普通的塑料封装，以防止封装材料在辐射下性能劣化或产生气体。如智腾微JLH28系列抗辐照电源，使用厚膜混合集成电路工艺，用以提高极端环境的可靠性。
布局优化：在PCB布局时，考虑辐射可能引起的寄生效应，并采取措施减少敏感节点受到的干扰。
二、抗辐照电源模块的应用
抗辐照电源模块的应用主要集中在任何存在高强度电离辐射的领域。
航空航天与卫星领域（最主要应用）
这是抗辐照电源最大和最常见的市场。
人造卫星：为卫星上的通信载荷、计算机、星敏感器、推进器、科学仪器等所有电子设备供电。卫星在轨寿命长达数年至数十年，期间会持续暴露在范艾伦辐射带、太阳耀斑和宇宙射线中。
深空探测器：如火星车、冥王星探测器等。在飞离地球磁场的保护后，将面临更强烈的宇宙辐射，对电源的可靠性要求极高。
载人航天器：如空间站、载人飞船。为确保宇航员生命安全和任务成功，其电源系统必须万无一失。
核技术与核工业领域

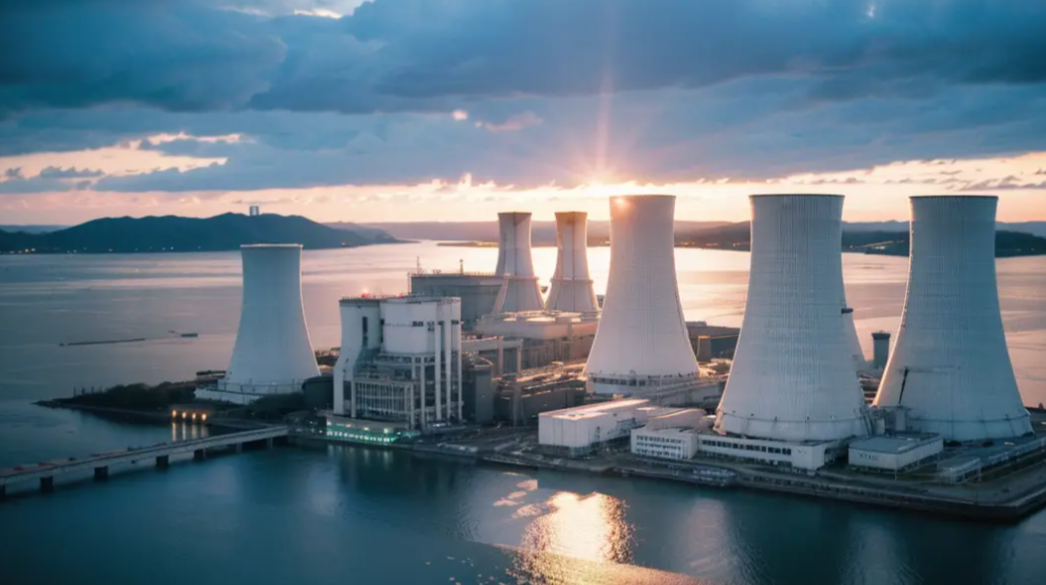

核电站：用于反应堆内部或周边的监测仪器、机器人、控制系统。在核事故应急处理中，抗辐照设备是进入高辐射区域执行任务的关键。
核废料处理：处理核废料的机器人或自动化设备需要抗辐照电源。
粒子加速器：加速器隧道内部及周边的电子设备需要抵抗运行产生的次级辐射。
高海拔与军事领域
高空气球/高空长航时无人机：在平流层高度，宇宙射线强度远高于地面，某些关键任务设备可能需要抗辐照电源。
军事航天系统：军事卫星对生存能力和可靠性有极致要求，其电源系统必然是抗辐照的。
总结
总而言之，抗辐照电源模块是现代高科技领域，尤其是空间探索和核能利用的“心脏”和“能量源泉”。它们通过一系列复杂而精密的设计，确保了在极端辐射环境下，关键电子系统依然能够获得持续稳定的电力供应，是支撑这些前沿科技发展的基石技术之一。
