从滞后到实时：近钻头测量如何提升轨迹控制与地质导向效率

在当代石油与天然气勘探开发中，随钻测井技术已成为提高钻井效率、保障井眼轨迹精准中靶、实时评估地层价值的关键利器。而在这套复杂的技术体系中，近钻头定向传感器扮演着犹如“导航仪”和“前哨尖兵”的核心角色，它将地质导向的“眼睛”和轨迹控制的“触角”尽可能靠近钻头，实现了钻井过程从“盲打”到“智能感知”的革命性飞跃。

一、何为近钻头定向传感器？
传统随钻测井系统的测量模块通常安装在距离钻头十几米至几十米的位置（称为“测传马达”上部），数据传输存在滞后性。近钻头定向传感器则通过特殊的设计，将其主要测量单元（如三轴加速度计、三轴磁力计等）集成在紧邻钻头后方的短节内，通常距离钻头仅1-3米。这种“贴身”布置，使其能够近乎实时地获取钻头处的关键信息。

二、核心功能与技术构成
近钻头定向传感器的主要任务是提供钻头所在位置的井眼轨迹几何参数和工具面信息，为地质导向工程师提供最及时的第一手数据。
1.轨迹参数测量：
井斜角：通过加速度计测量重力场分量，精确计算钻头处的井眼倾斜角度。这是控制井眼是否“上翘”或“下探”的根本依据。
方位角：结合加速度计和磁力计（或陀螺仪，在磁性干扰区）的测量数据，确定钻头指向的水平方向。这对于确保井眼沿着设计方位前进至关重要。
工具面角：指示井下导向工具（如弯壳体马达）的弯曲方向，是工程师发送指令调整钻进方向的“方向盘”读数。
2.技术实现特点：
强鲁棒性：传感器必须能承受钻头破岩时产生的极端振动、冲击、高温（可达150°C以上）和高压。
短距离通信：测量数据通过电磁波、声波或极短的高速泥浆脉冲通道，先上传至稍后位置的常规随钻测井工具，再传至地面，以此减少信号延迟。
模块化设计：通常与近钻头伽马射线传感器等集成，构成近钻头地质导向组合，同时提供岩性和方向信息。

三、应用价值与优势
近钻头定向传感器的应用，极大地提升了钻井作业的精准度、安全性和经济性：

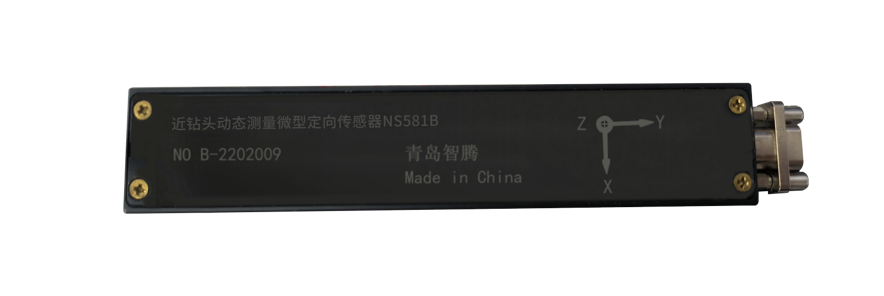

1.提高轨迹控制精度与时效性：传统测量点靠后，发现轨迹偏离后再纠正，相当于“看着后视镜开车”，调整存在严重延迟。近钻头测量将滞后降至最低，工程师能几乎实时了解钻头动向，实现更平滑、更精准的轨迹控制，尤其在大位移水平井、薄靶油层钻井中效果显著。如NS579系列可以于近钻头随钻测井仪器，可以在150℃的静态下和高速转动下提供井斜、方位、工具面、重力和、磁场和等信息。数据通过 RS-485 接口输出，输出数据更新速率可达 250 次/秒。转动下的工具面角度可以用于划分扇区，可以应用于方位伽马和方位电阻率等仪器。
2.增强地质导向能力：结合近钻头伽马数据，可在刚钻开地层数米内就识别出岩性变化（如从泥岩进入砂岩），从而立即决策是保持水平钻进还是调整轨迹以“停留”在优质储层中，极大提高了油藏钻遇率。
3.减少非生产时间与钻井风险：减少不必要的轨迹修正循环，降低井眼扭曲和键槽风险。在复杂地层或断层附近，能更早预警井斜和方位的意外变化，避免碰撞或脱靶事故。
4.优化钻井效率：精准的控制减少了低效进尺，有助于实现更快的机械钻速和更短的建井周期。

四、发展趋势与挑战
随着智能钻井和数字化油田的发展，近钻头定向传感器正朝着 “更近、更快、更智能” 的方向演进：
1.传感器融合：集成更多近钻头测量参数，如电阻率、环空压力、振动等。
2.智能化与自动化：测量数据直接输入井下闭环控制系统，实现基于近钻头信息的自动轨迹调整。
3.高速数据传输：发展更可靠的近钻头高速上传技术，克服带宽瓶颈。
4.极端环境适应性：研发适用于更高温度、更高压力地层（如深部页岩气、地热井）的传感器。

结论
近钻头定向传感器，作为随钻测井技术皇冠上的明珠，通过将定向测量的节点大幅前移，为现代复杂结构井钻井装上了敏锐的“近场感知系统”。它不仅是实现精准地质导向、最大化储层开采效益的技术基石，也是推动钻井作业从经验驱动向数据驱动、智能化决策转型的关键一环。随着技术的不断进步，这位钻头旁的“忠实向导”将继续引领钻井行业向更深处、更薄层、更复杂构造安全高效地进军。
