厚膜电源EMI滤波器的基础原理

核心概念
EMI滤波器：电磁干扰滤波器的简称。其作用是抑制电子设备产生的不必要的电磁噪声（EMI），防止其干扰其他设备，同时也能阻止外部电磁噪声进入设备，确保设备自身正常工作并满足电磁兼容性（EMC）法规要求。

厚膜技术：一种电子元件的制造工艺。通过丝网印刷将特殊的导电浆料（如银、钯银、金）、电阻浆料和介质浆料按设计图案印刷到绝缘基板（通常是陶瓷基板，如氧化铝）上，然后经过高温烧结固化，形成所需的导体、电阻、电容等元件和互连线路。其特点是形成的膜层相对较厚（通常大于10微米，远厚于薄膜工艺的微米级）。

厚膜EMI滤波器：利用厚膜技术在陶瓷基板上集成制造的无源EMI滤波网络。它将构成EMI滤波器所需的元件（如共模扼流圈、差模/共模电容、电阻等）以及互连线路，通过多层厚膜印刷和烧结工艺，集成在一个小型化的陶瓷基板封装内。

结构与工作原理
1.基板
通常采用高导热、高绝缘的陶瓷（如Al2O3氧化铝）。提供机械支撑和电气绝缘。

2.厚膜层
导体层：印刷导电浆料形成电感线圈（共模扼流圈的关键部分）、电极、连接焊盘、接地层和屏蔽层。
介质层：印刷介电浆料形成电容器的绝缘介质层。
电阻层：（可选）印刷电阻浆料形成阻尼电阻，用于抑制谐振峰或提供放电通路。

3.集成元件
电感/共模扼流圈：通过在基板上印刷螺旋形或多层螺旋形导体实现。核心是空气或陶瓷（无磁芯，或有时使用印刷的铁氧体浆料，但较少见），主要提供对共模噪声的高阻抗。
电容：通过在两层导体层之间印刷介质层形成。构成X电容（线-线间）和Y电容（线-地间）。
电阻：（可选）直接印刷电阻浆料形成。

4.封装
整个厚膜结构通常会被封装（如模压塑料、环氧树脂灌封或金属外壳）以提供机械保护、环境密封和增强绝缘性能。外部有引脚或焊盘用于表面贴装（SMD）或通孔安装（THT）。

工作原理
与传统分立元件组成的EMI滤波器相同：利用电感的感抗（阻碍电流变化，尤其对共模噪声有效）和电容的容抗（为高频噪声提供低阻抗旁路到地或线间）构成低通滤波器网络。噪声频率越高，滤波器对其的衰减越大，从而阻止高频噪声沿电源线或信号线传播。

应用：与厚膜电源模块配套使用

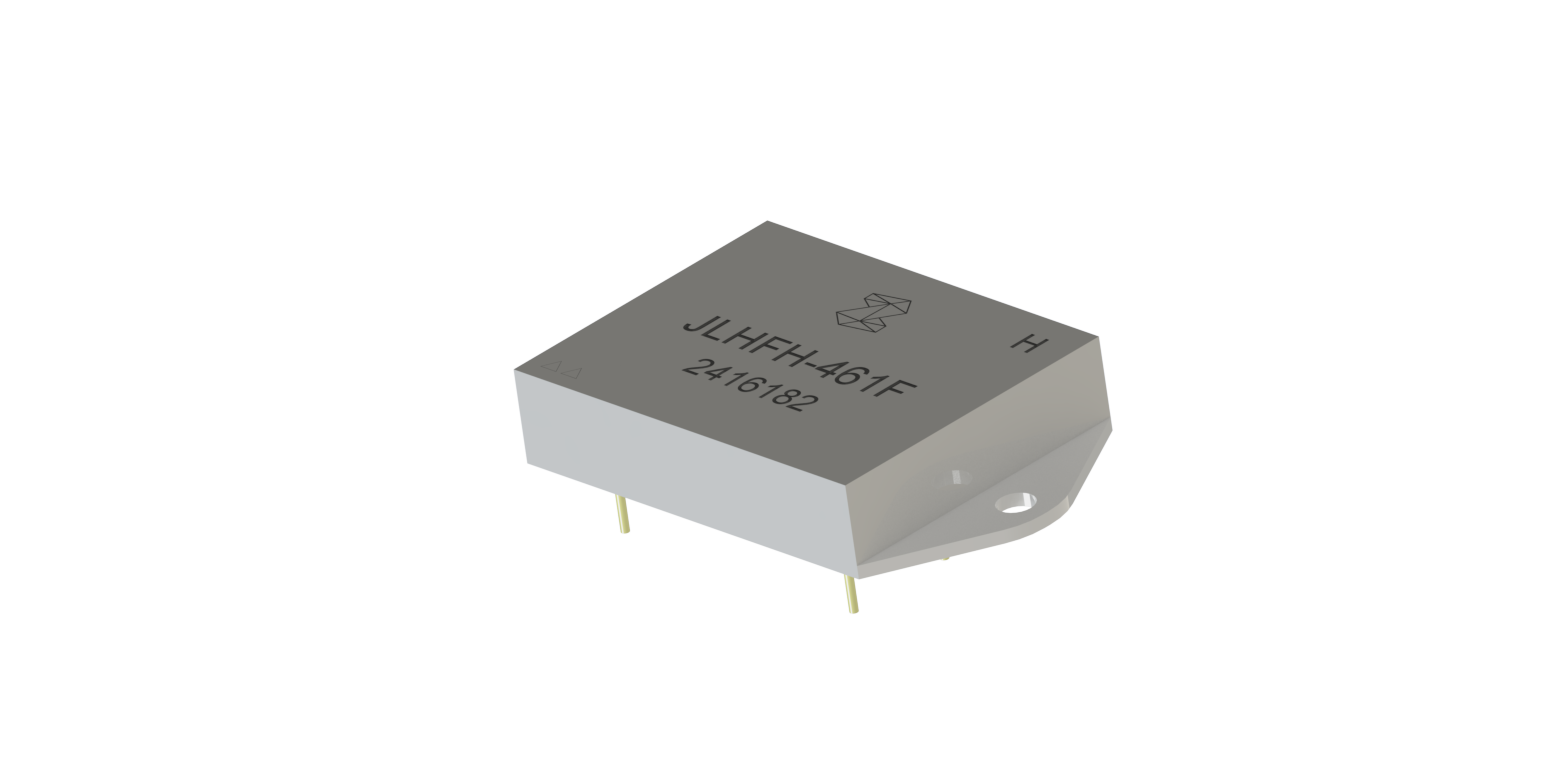

我们从智腾研制的JLHFH-461-3A型EMI滤波器的说明书中，发现了以下使用说明：
“EMI 滤波器与 DC/DC 厚膜电源变换器配套使用时，DC/DC变换器的输入电流即为EMI滤波器的输出电流。DC/DC变换器的输入电流在输入电压范围在低端时为最大，应计算 DC/DC 变换器在输入低端时的输入电流，同时适当考虑功率降额设计余量，合理设计所需 EMI滤波器的输出电流。”
可以看出，厚膜电源搭配EMI滤波器是由开关电源的物理本质、EMC法规的强制约束和系统可靠性需求共同决定的应用选择。
