嵌入式开发|STM32工程中添加Bootloader实现串口程序下载

前言

在产品开发中都会预留各种各样的程序升级的接口，为了防止程序出问题，可以及时的更新程序，如果设备没有在线升级怎么办。当然可以召回，或者给客户提供程序下载器，让用户自己进行程序升级，而且一个STM32的程序下载器最少也需要30块。通过串口下载应该是最好的方式，一个TTL转USB才几块钱。

实现方式

通过外部按键或者串口指令让程序进入bootloader就可以进行程序下载了，bootloader一直存在，即使升级出问题也可以再次升级。目前已经实现STM32F030C8T6的bootloader，使用Ymodem进行bin文件传输，bootloader支持shell命令行输入。flash占用8K以内，ram占用1.5K

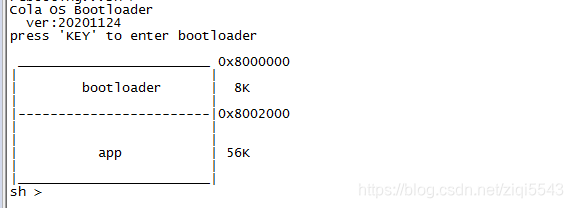

效果展示

ls   指令查看支持的指令
sh >ls

cola shell commands:
help       - cola shell help.
reboot     - reboot
ls         - ls
download   - download

sh >

程序下载

引脚定义： PA0 输入，默认下拉。PA9，PA10 串口 TX，RX
工具:secure CRT
1.将PA0接高电平，按下复位键进入bootloader。

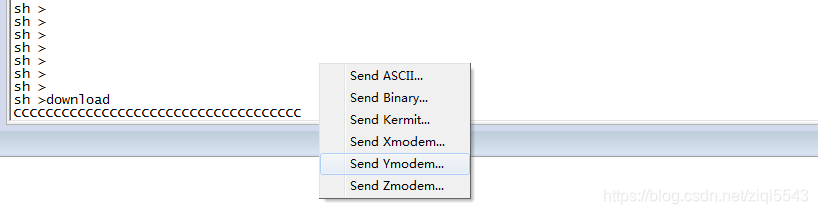

2.终端里输入download回车， 然后将要下载的程序bin文件拖入选择send Ymodem，即可下载。

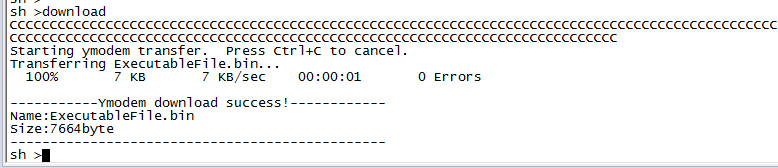

3.下载完成，PA0接低，reboot重启。

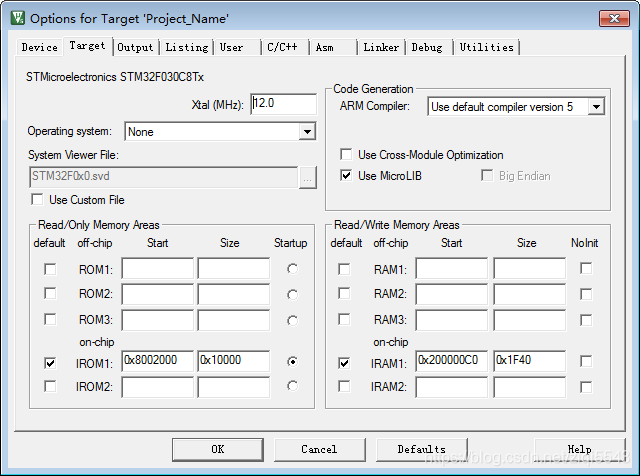

用户程序设置偏移

bootloader下载

烧录文件：程序下载
通过jlink将程序下载到0x8000000位置地址。

如有问题欢迎在评论区留言
