《Unity Shader入门精要》读书笔记__渲染管线

2.1综述

渲染流水线（概念流水线）：三维场景—>二期图像。

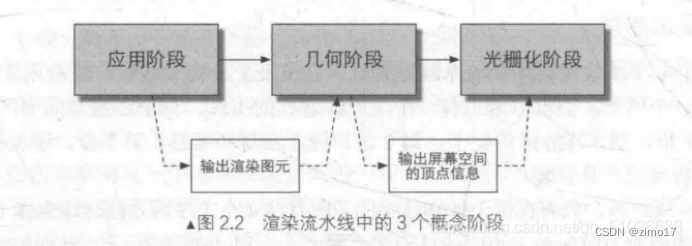

渲染流程：

应用阶段：CPU负责实现。输出渲染图元（rendering primitives），即渲染所需的几何信息，可以是点、线、三角面等。

几何阶段：GPU上进行。处理所有和我们要绘制的几何相关的事情。

重要任务：将顶点坐标变换到屏幕空间中交给光栅器进行处理。

光栅化阶段：GPU上进行。使用上个阶段的数据产生屏幕上的像素并渲染出最终图像。

任务：决定每个渲染图元中的哪些像素应该被绘制。

2.2 CPU和GPU之间的通信

应用阶段可分为三个阶段：

2.2.1 把数据加载到显存中

渲染所需的数据：硬盘（HDD）->系统内存（RAM）->显存（VRAM）

2.2.2 设置渲染状态

渲染状态：定义场景中的网格如何被渲染。

2.2.3 调用Draw Call

Draw Call：一个由CPU到GPU的命令。指向需被渲染的图元（primitives） 列表。

给定Draw Call后，GPU根据渲染状态和输入的顶点数据进行计算，最终输出 像素。计算过程为如下的GPU流水线。

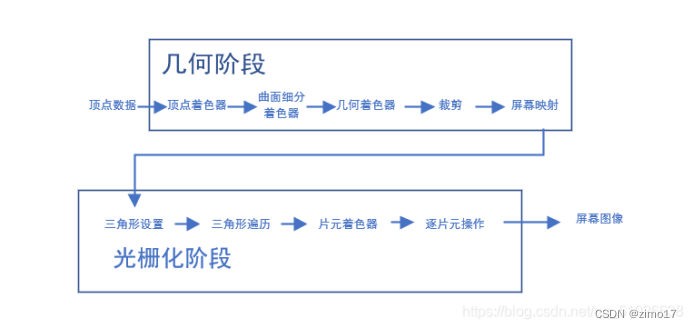

2.3GPU流水线（实际上的流水线）

2.3.1概述



光栅化阶段重要任务：计算每个图元覆盖了哪些像素，以及为这些像素计算它们的颜色。</
