物联网开发119 - Micropython ESP32 C3连接人体红外感应模块HC-SR505

最新推荐文章于 2024-12-07 15:55:29 发布

魔都飘雪

最新推荐文章于 2024-12-07 15:55:29 发布

阅读量1.7k

点赞数 1

分类专栏： MicroPython 物联网开发文章标签：物联网 Micropython 物联网开发

本文链接：https://blog.youkuaiyun.com/zhusongziye/article/details/131315109

版权

本文介绍了如何使用MicroPython在ESP32C3开发板上连接并控制HC-SR505人体红外感应模块，包括环境配置、代码示例以及模块的工作原理和特点。此外，还提供了相关资料的下载链接和模块购买信息。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、目的

这一节我们来学习如何使用合宙ESP32 C3，连接人体红外感应模块HC-SR505。下面我们一起来学习一下吧！

二、环境

ESP32 C3开发板（MicroPython v1.19.1 on 2022-06-18）+ 人体红外感应模块HC-SR505 + Mini MP3 Player 播放器模块 + 几根杜邦线 + Win10商业版

ESP32 C3和MP3模块接线方法,请参考下面这个文章：
物联网开发118 - Micropython ESP32 C3连接Mini MP3 Player 播放器模块_魔都飘雪的博客-优快云博客

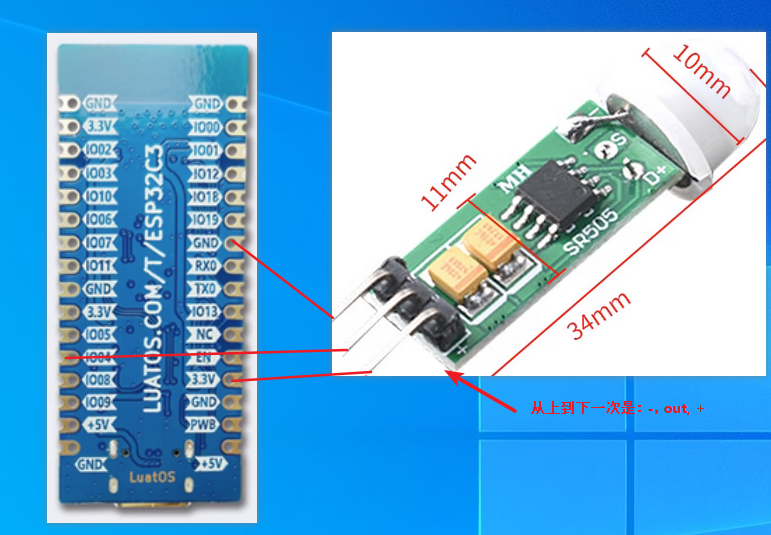

ESP32 C3和SR505模块接线方法：

三、演示代码

SR505_example.py

from machine import Pin,UART
import time

# 定义led灯对象
led = Pin(12,Pin.OUT)
# 定义SR505人体感应器对象
sr505 = Pin(4,Pin.IN,Pin
