ServeRaid MR 5000 阵列卡 WebBIOS 配置

文章目录

(目录
一．启动 WebBIOS
二．配置 RAID0,RAID1,RAID5
三．配置 RAID10
四．添加热备份盘 HotSpare
五．设置硬盘为 Unconfigured Good 状态
六．导入外部阵列信息

一．启动 WebBIOS
启动 WebBIOS 有两种方法

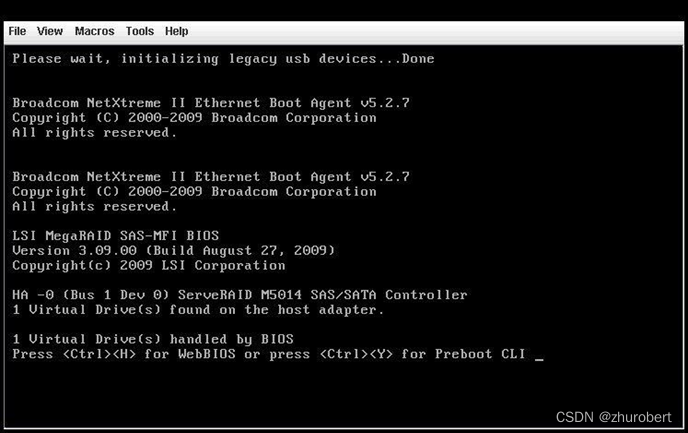

1.配置有 ServeRaid MR 5000 阵列卡的服务器，在开机自检的过程中会有 CTRL+H 的提示。按下 CTRL+H 组合键后会出现阵列卡配置界面
在这里插入图片描述

2.开机按 F1 进入 UEFI 配置界面

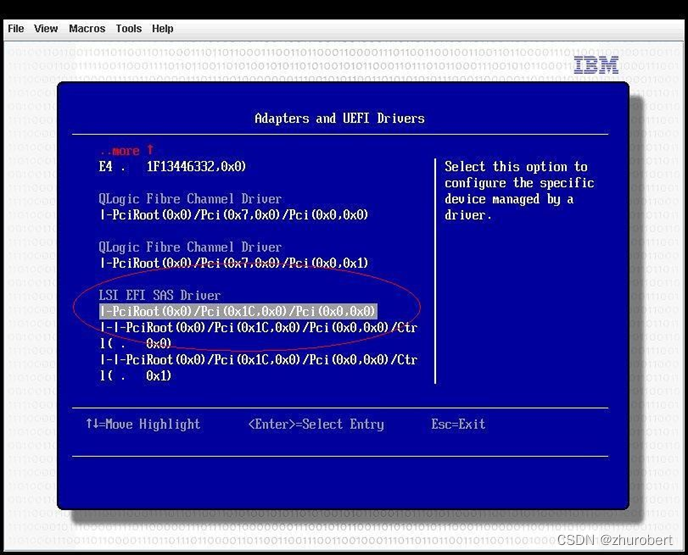

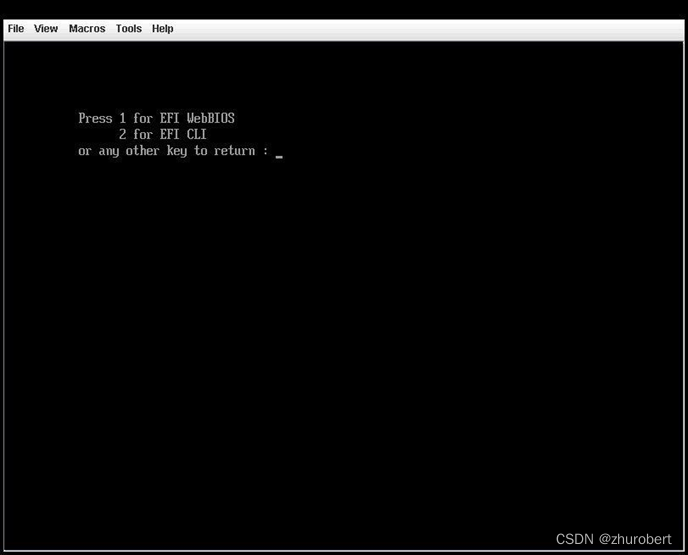

选择 System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按 1 进入 WebBIOS
在这里插入图片描述

![](https://img-blog.csdnimg.cn/0b4362f51b7b4b0e9faed0869f510b2c.png

二．配置 RAID0,RAID1,RAID5
1.在 WebBIOS 中选择配置向导 Configuration Wizard
在这里插入图片描述

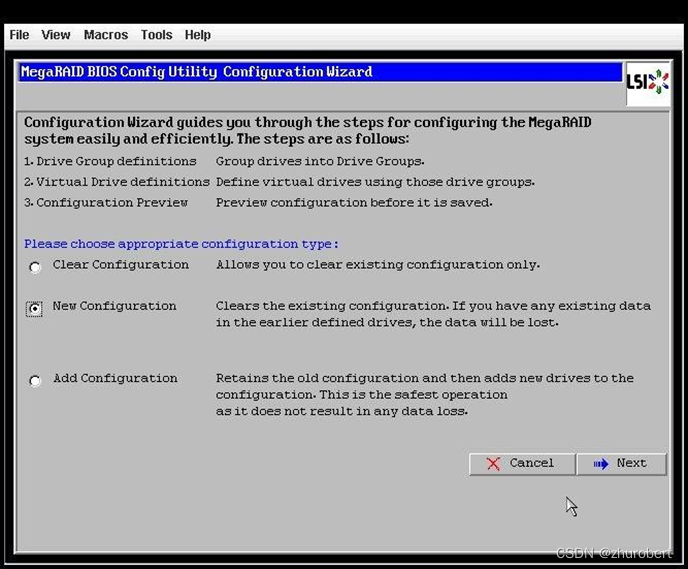

2.选择 New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择 Add Configuration。
在这里插入图片描述

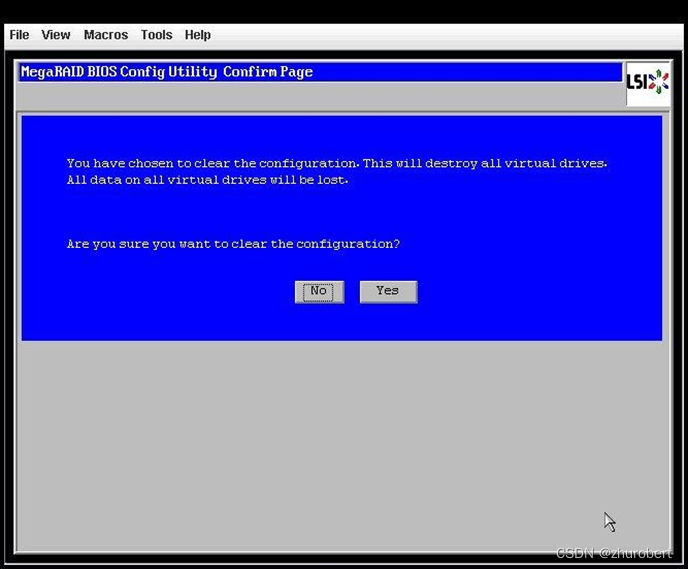

选择 Yes 确定
在这里插入图片描述

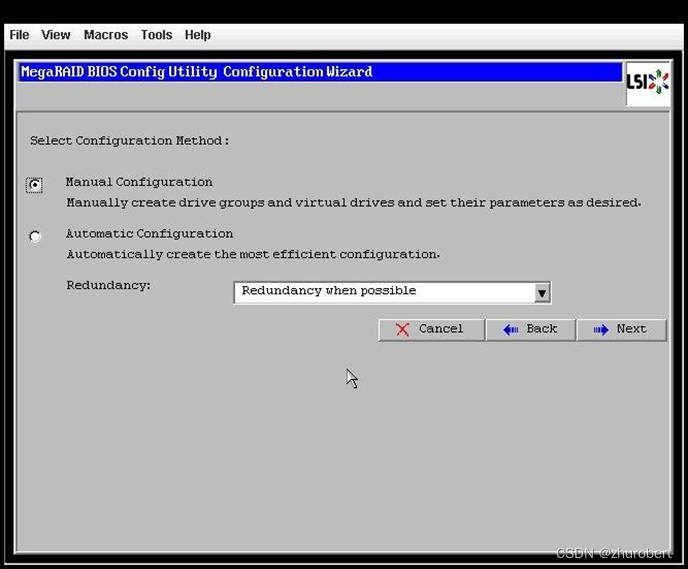

3.选择手动配置 Manual Configuration

在这里插入图片描述

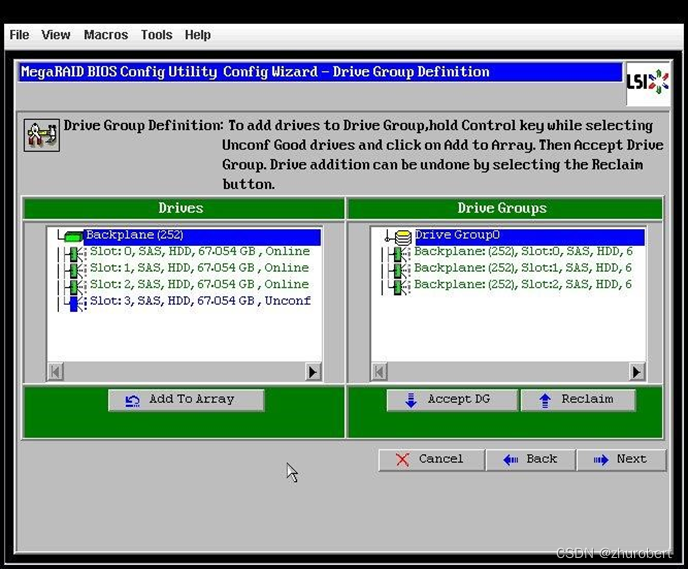

4.选择要配置在阵列中的硬盘，按 Add to Array 从左边的 Drivers 中选到右边的 Driver Groups 中，配置 RAID1 需要 2 块硬盘，配置 RAID5 至少需要 3 块硬盘。

在这里插入图片描述

5.选好硬盘后，选择 Accept DG 后点击 Next
在这里插入图片描述

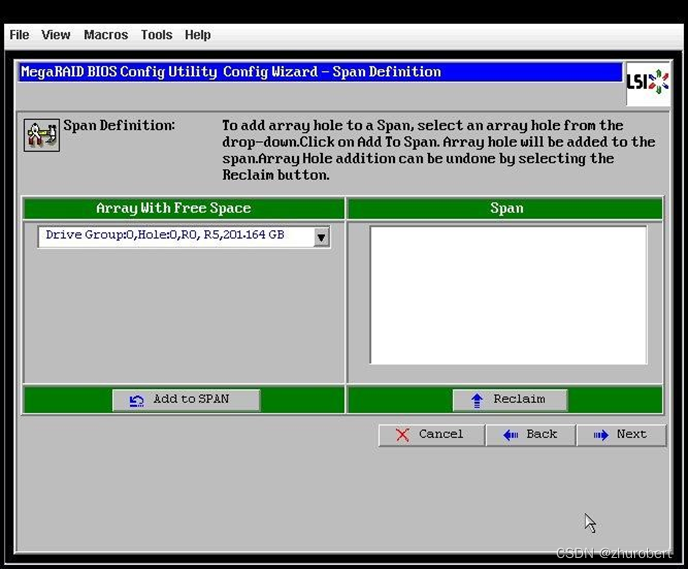

7.在左侧的 ArrayWithFreeSpace 中选中刚刚做好的 Disk Groups 按 Add to SPAN 添加到右侧的 span 中，然后选择 Next

在这里插入图片描述

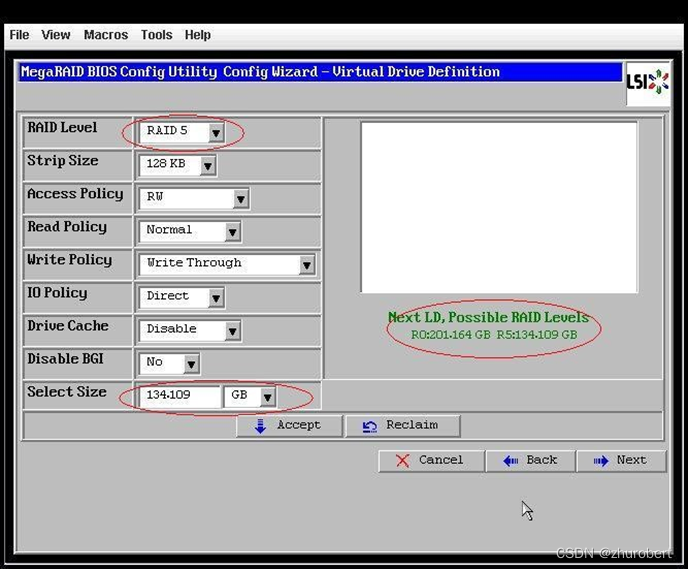

8.Virtual Disk 配置界面，选好 Virtual Disk 参数后，点选 Accept 接受配置，最后选择 Next。
·RAID Level 中可以选择要配置的 RAID 级别；
·右侧的 Possible RAID Level 中显示可能的 RAID 级别的磁盘容量，比如示例中三个 73G 的硬盘配置 raid0 容量约为 200G，而如果配置 RAID5 容量约为 134G；
·Select size 选项中可以修改 Virtual Disk 的容量，通常这个值设定为该磁盘组 RAID 级别的最大容量。注意单位选择 GB
在这里插入图片描述

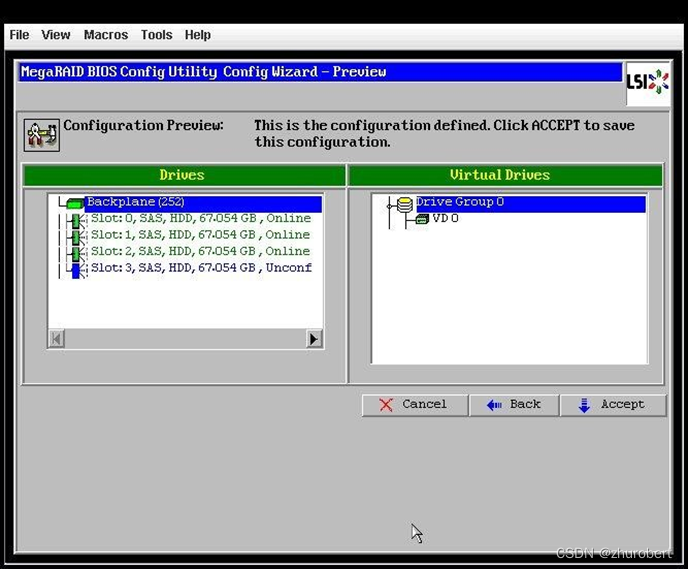

9.在最后的确认画面里点选 Accept 接受配置，然后会要求确认保存配置和初始化清除数据，就完成了对阵列的配置。

在这里插入图片描述

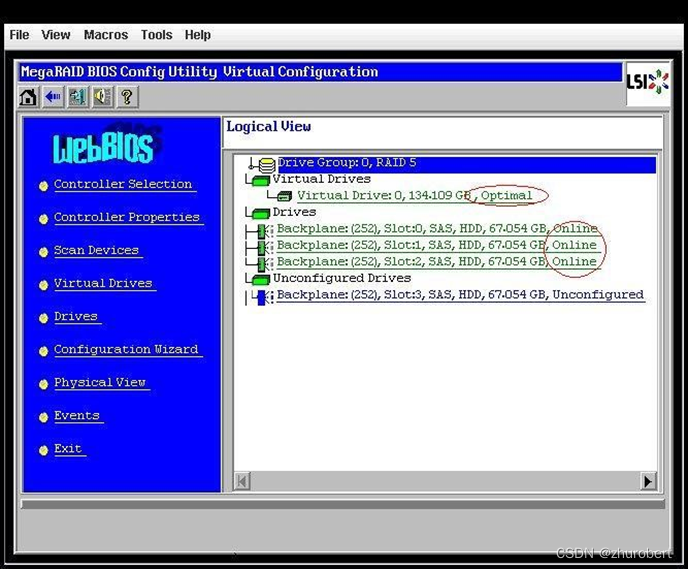

10.在 WebBIOS 的主界面右侧的 Logical View 中可以查看刚刚配置的阵列的状态，在示例中
可以看到刚刚配置的阵列状态是正常的 Optimal，阵列中每个硬盘的状态都是在线的 Online。
在这里插入图片描述

三．配置 RAID10
配置复合型阵列 RAID10 需要在选择 Drive Group 部分做特殊修改，其他部分与配置
RAID1,RAID5 相同。

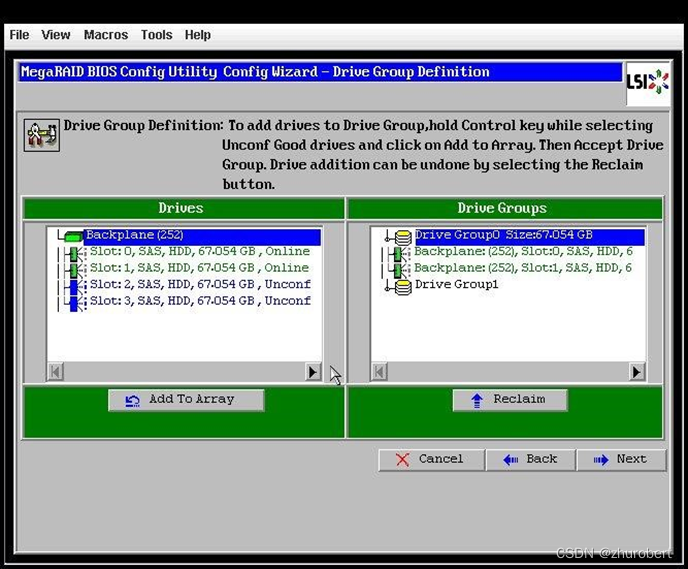

1.先用 Add To Array 从左侧 Drives 中选择两块硬盘到右侧的 Drive Groups 中，点选 Accept DG 创建 Drive Group0；

在这里插入图片描述

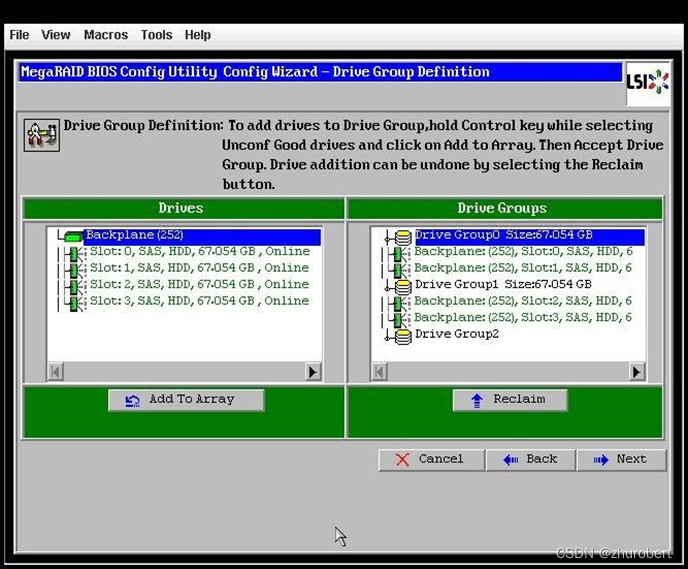

2.然后再用相同方式创建 Disk Group1，点选 Next
在这里插入图片描述

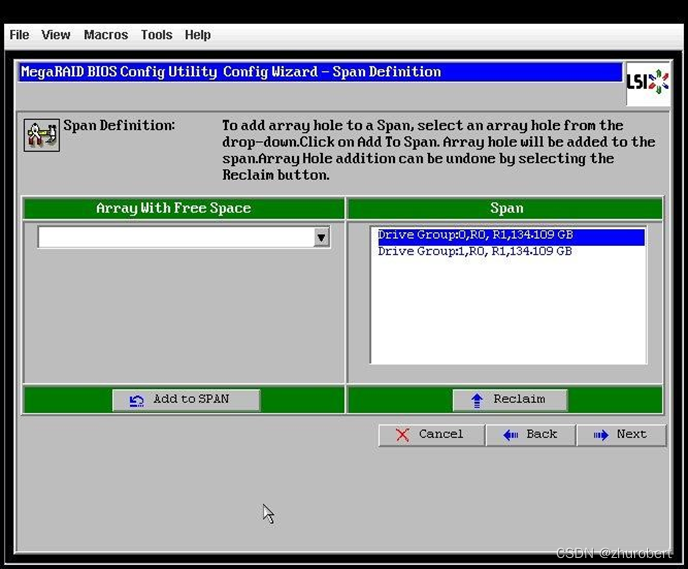

3.在 Span 配置中，将 Drive Group0 和 Drive Group1 都用 Add to SPAN 添加到右侧，点选 Next
在这里插入图片描述

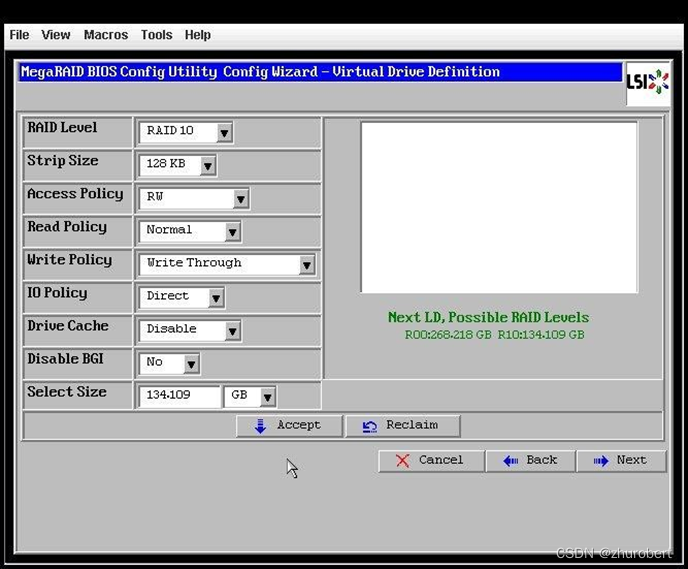

4.在 Virtual Driver 配置的 RAID Level 中就可以看到是 RAID10 了。
在这里插入图片描述

四．添加热备份盘 HotSpare
1.在 Logical View 中选择要配置为 HotSpare 的硬盘
在这里插入图片描述

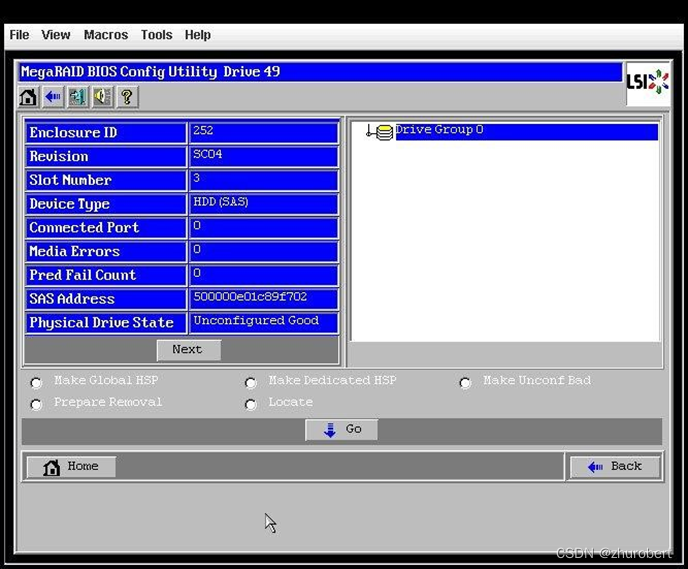

在硬盘属性界面中将硬盘设置为热备份盘
·Make Global HSP 可以将硬盘设置为全局热备份盘，可以为阵列卡上的所有 Drive Group 提供热备份功能，通常选择此项即可。
·Make Dedicated HSP 可以将硬盘指定给某一个特定的 Drive Group 提供热备份功能。

在这里插入图片描述

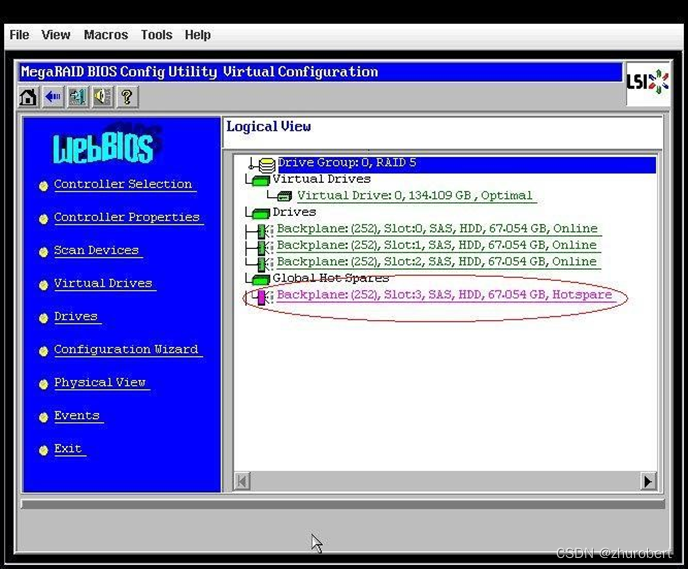

3.在 Logical View 中可以查看设置好的 HotSpare 硬盘。
在这里插入图片描述

五．设置硬盘为 Unconfigured Good 状态
M5000 阵列卡上的硬盘通常在 Unconfigured Good 状态下才能配置阵列，如果硬盘处于 Unconfigured Bad 状态或者 JBOD 等不正常状态需要尝试将硬盘状态调整为 Unconfigured
Good。
1.图例中硬盘 0 处于 Unconfigured Bad 状态
在这里插入图片描述

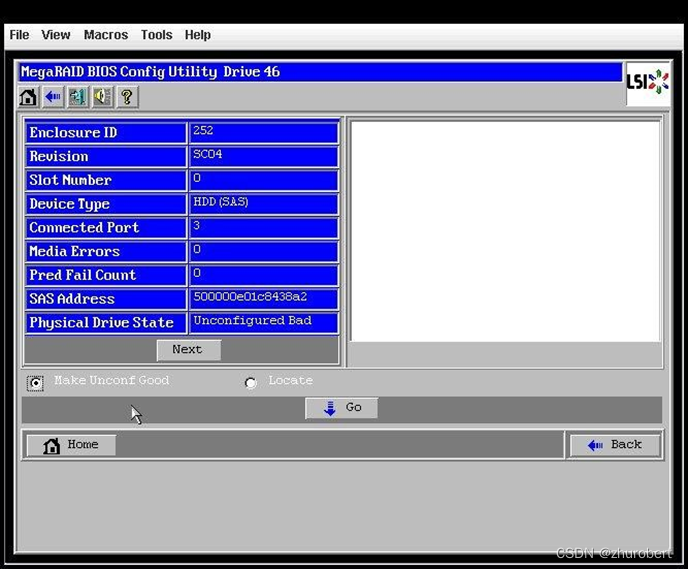

2.鼠标点击状态不正常的硬盘 0，选择 Make Unconf Good 选项，点击 Go
在这里插入图片描述

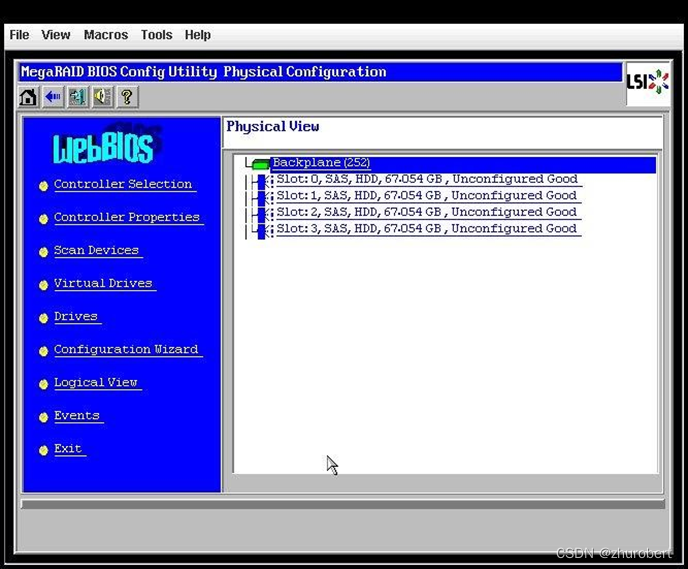

3.硬盘 0 状态变为 Unconfigured Good 状态，可以正常配置阵列了。
在这里插入图片描述

六．导入外部阵列信息

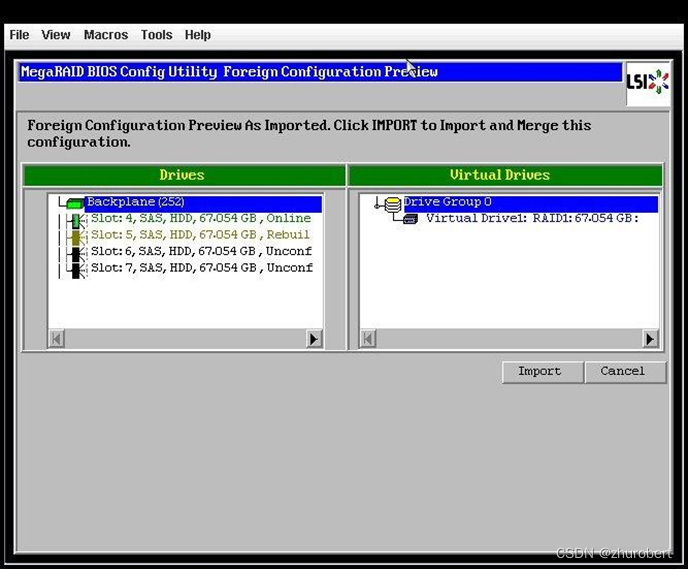

在现有的 ServerRAID M5000 控制器上添加一组新的硬盘，当新添加的硬盘上已经有其他 RAID 配置信息时，这组硬盘会被识别成 Foreign 状态，需要用到导入（Import）阵列信息的操作。

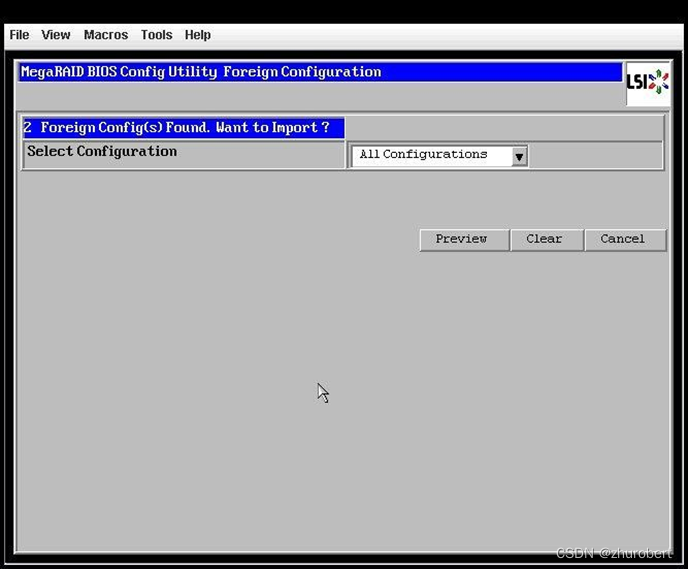

1.当有 Foreign 阵列信息的硬盘安装在阵列卡后，进入 CTRL+H 会出现导入外部阵列信息的选项。
在这里插入图片描述
