一、基本调用格式

1、plot(y)
若y为向量时，则以y中元素序号为横坐标，y的分量为纵坐标绘制曲线。若y为实矩阵，则按照列绘制每一列对应的曲线。
2、plot(x,y)
若x和y为同维向量，则以x为横坐标,y为纵坐标绘制曲线。若x和y中存在标量，则plot函数绘制出的是散点图。
3、plot(x1,y1,x2,y2)
同时绘制多条曲线

二、属性设置

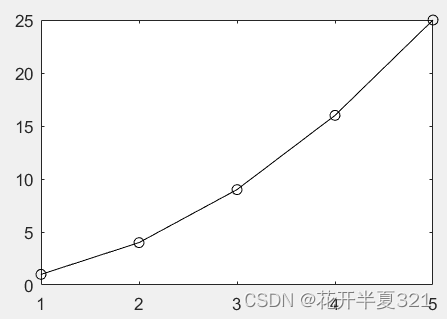

例：

x = [1 2 3 4 5];
y = [1 4 9 16 25];
plot(x,y,'k - o');%曲线设置为：黑色(k)、细直线(-)、点标记为圆形(o)

在这里插入图片描述

1、线条颜色设置

符号	颜色	RGB
‘r’	红色	[1 0 0]
‘g’	绿色	[0 1 0]
‘b’	蓝色	[0 0 1]
‘k’	黑色	[0 0 0]
‘w’	白色	[1 1 1]
‘c’	青色	[0 1 1]
‘y’	黄色	[1 1 0]
‘m’	品红	[1 0 1]

例如：plot(x,y,‘r’);%线条设置为红色

2、线形设置

符号	线形
‘-’	实线（默认）
‘- -’	虚线
‘:’	点线
‘-.’	点划线

例如：plot(x,y,’:’);%线形设置为虚线

3、点形状设置

符号	线形
‘o’	圆
‘+’	加号
‘*’	星号
‘.’	点
‘x’	十字
‘s’	正方形
‘d’	菱形
‘p’	五角星
‘^’	上三角形
‘v’	下三角形
‘>’	右三角形
‘<’	左三角形

例如：plot(x,y,’o’);%坐标点设置为圆形

4、其它设置
线宽设置：Plot(x,y,’LineWidth’,1);%默认为0.5磅
标记大小设置：plot(x,y,’o’,’MarkerSize’,10);%默认为6磅
标记填充延时：plot(x,y,’o’,’MarkerFaceColor’,’b’);%设置为蓝色

三、辅助显示函数

函数	作用
title(’ ')	设置图形的标题
xlabel(’ ')	标记横坐标含义
ylabel(’ ')	标记纵坐标含义
axis([xmin xmax ymin ymax])	限定曲线显示范围
grid on/grid off	添加网格线/取消网格线
hold on/hold off	保持上一张图/取消保持
text(a,b,’ ’)	在点(a,b)处添加标注
