cadence16.3同一工程下建立不同页之间的net连接

最新推荐文章于 2025-04-24 21:16:38 发布
最新推荐文章于 2025-04-24 21:16:38 发布
阅读量3.4k 收藏 5
点赞数 1
CC 4.0 BY-SA版权
分类专栏： Cadence
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zhuisaozhang1292/article/details/98733893
本文详细介绍了如何在页面设计中使用off-pageconnector进行跨页连接，包括添加off-pageconnector的第一步操作，以及如何设置带有页码后缀的off-pageconnector，以实现高效且有序的页面跳转。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

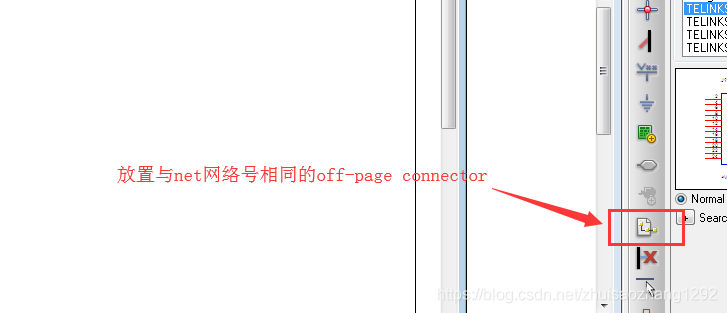

第一步：添加off-page connector

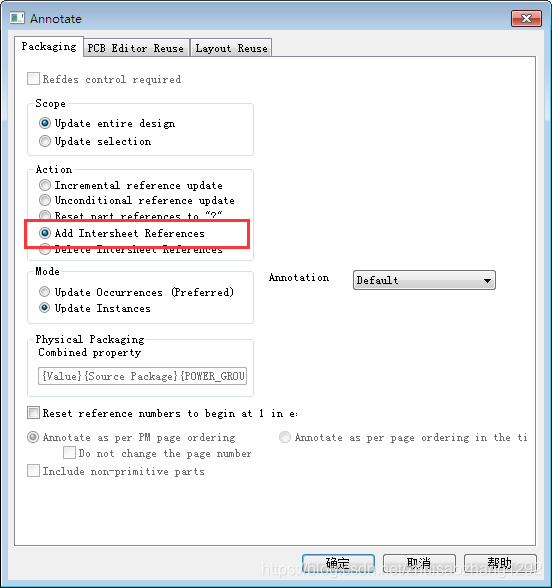

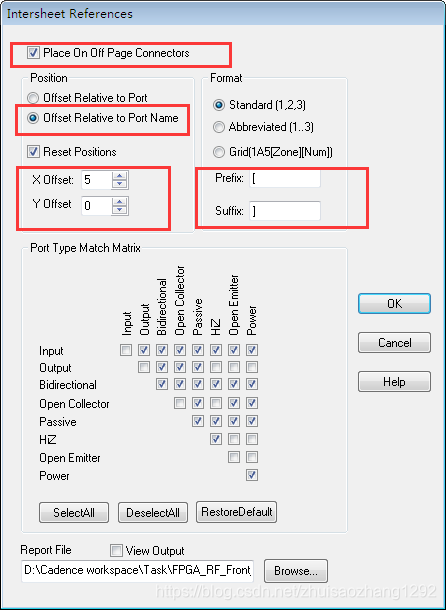

第二步：设置off-page connector 后缀添加有页码
