Cadence双向页面连接符绘制及调用

最新推荐文章于 2025-02-03 10:49:57 发布
原创 最新推荐文章于 2025-02-03 10:49:57 发布 · 3.9k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

本文介绍了如何在技术应用中通过设置选项和预设，选择合适的符号并使用划线工具在Griddiasplay中创建和自定义符号属性，最后在原理图中调用这些符号以实现有效的设计流程。

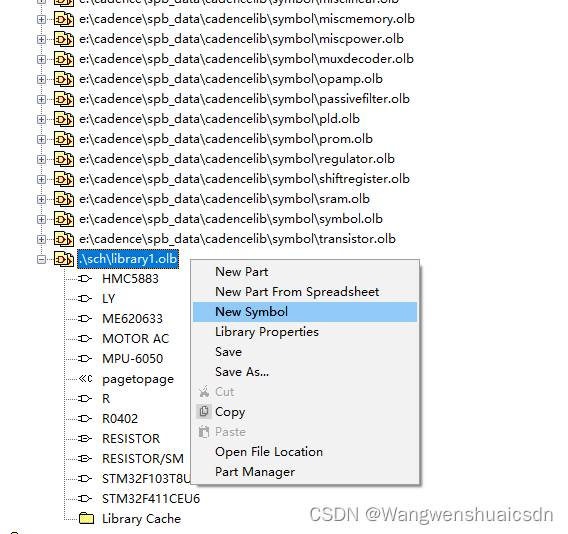

新建symbol属性符号

在这里插入图片描述

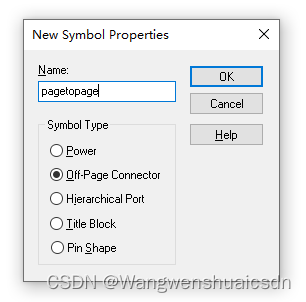

选择跨页面链接符号及名称

在这里插入图片描述

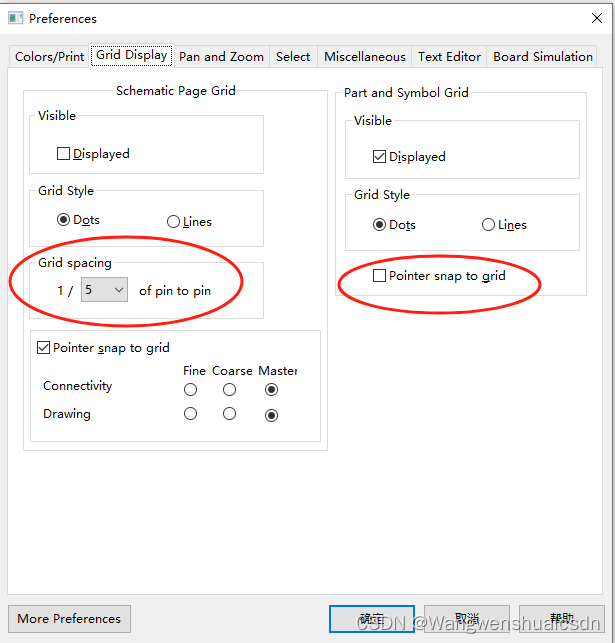

页面上面菜单栏选择"Options"-“preference”-"Grid diasplay"设置如下在这里插入图片描述

从右侧菜单栏选择划线工具进行绘制

在这里插入图片描述
在这里插入图片描述

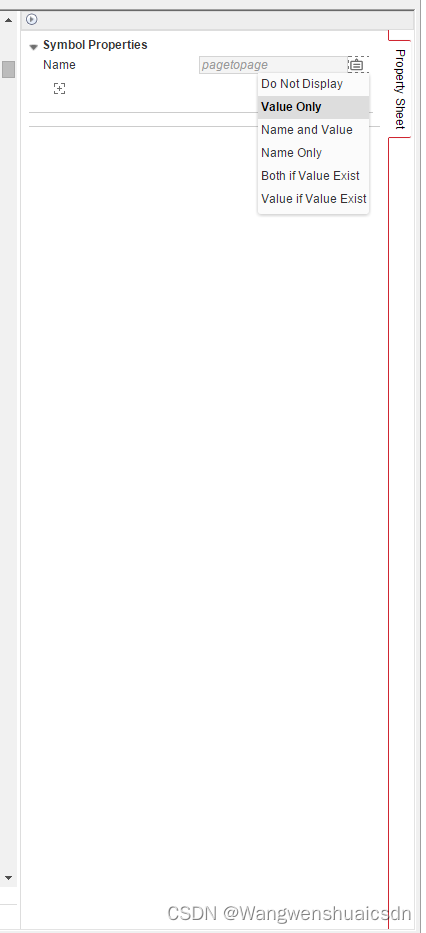

在“Symbol Properties”属性栏中选择显示名称

在这里插入图片描述

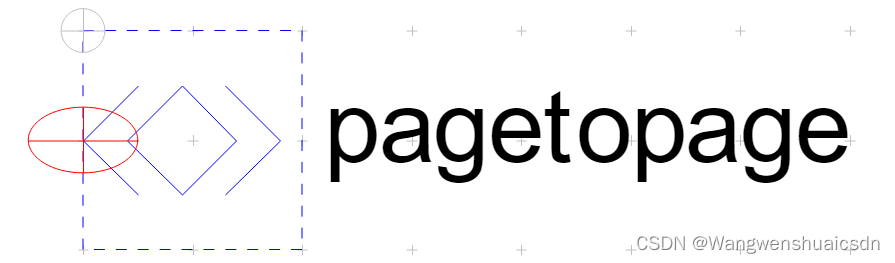

最终绘制效果如下

在这里插入图片描述

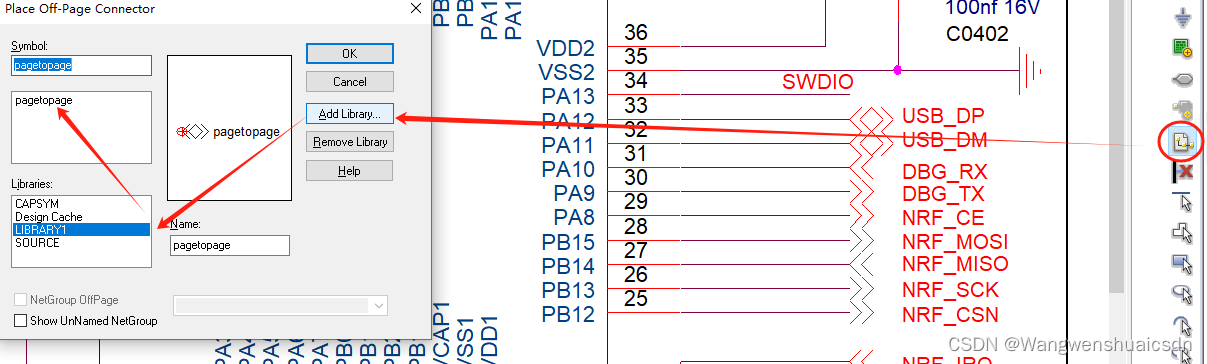

在原理图中进行调用
在这里插入图片描述
