linux 进程-----进程之间关系

1、进程状态

TASK_RUNNING  运行状态

TASK_INTERRUPTIBLE 可被信号唤醒状态

TASK_UNINTERRUPTIBLE 不可被信号唤醒状态

TASK_STOPPED  进程执行被暂停状态

TASK_TRACED 进程执行已由debugger跟踪状态

EXIT_ZOMBIE 进程死亡等待父进程回收状态

EXIT_DEAD 进程死亡正在被回收状态

EXIT_ZOMBIE和EXIT_DEAD比较特殊可以被task_struct->state保存也可以被task_struct->exit_state保存

struct   task_struct{

...

pid_t pid;
pid_t tgid;

}

进程一般被pid标识,pid与task_struct是一一对应的关系，一般单线程的进程tgid是与pid相等，但是多线程的进程tgid等于线程组中的头号线程pid，当然头号线程的tgid等于自身的pid，所以一般的getpid返回的是task_struct的tgid值而非pid值

在linux-4.4中紧挨着的是thread_info类型的数据结构

struct thread_info {
        struct task_struct      *task;          /* main task structure */   8
        __u32                   flags;          /* low level flags */    4
        __u32                   status;         /* thread synchronous flags */  4
        __u32                   cpu;            /* current CPU */  4
        mm_segment_t            addr_limit;     8
        unsigned int            sig_on_uaccess_error:1; 4
        unsigned int            uaccess_err:1;  /* uaccess failed */  4
};

设置进程状态

#define _THIS_IP_  ({ __label__ __here; __here: (unsigned long)&&__here; })

_THIS_IP_宏是作为函数内部的一个label

#define set_task_state(tsk, state_value)                        \
        do {                                                    \
                (tsk)->task_state_change = _THIS_IP_;           \
                smp_store_mb((tsk)->state, (state_value));              \
        } while (0)

还有个设置当前进程状态的宏：

#define set_current_state(state_value)                          \
        do {                                                    \
                current->task_state_change = _THIS_IP_;         \
                smp_store_mb(current->state, (state_value));            \
        } while (0)

 等价于(tsk)->task_state_change = 函数内部此处label地址

(tsk)->state=(state_value)

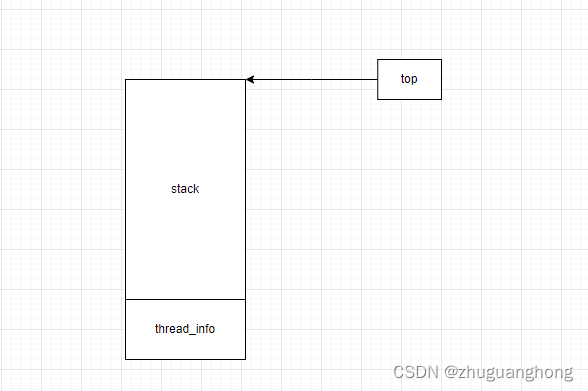

4.4内核中都是讲thread_info 和内核栈定义位一个联合体

#ifdef CONFIG_KASAN
#define KASAN_STACK_ORDER 1
#else
#define KASAN_STACK_ORDER 0
#endif

#define THREAD_SIZE_ORDER       (2 + KASAN_STACK_ORDER)

#define THREAD_SIZE  (PAGE_SIZE << THREAD_SIZE_ORDER)

union thread_union {
        struct thread_info thread_info;
        unsigned long stack[THREAD_SIZE/sizeof(long)];
};

这样实际上分配了2页内存的栈但是实际可用的是8192-sizeof(thread_info)

current_thread_info宏获取当前jtask_struct对应的thread_info 结构

static inline struct thread_info *current_thread_info(void)
{
        return (struct thread_info *)(current_top_of_stack() - THREAD_SIZE);
}

 static inline unsigned long current_top_of_stack(void)
{
#ifdef CONFIG_X86_64
        return this_cpu_read_stable(cpu_tss.x86_tss.sp0);
#else
        /* sp0 on x86_32 is special in and around vm86 mode. */
        return this_cpu_read_stable(cpu_current_top_of_stack);
#endif
}

可以看到栈顶是来自于cpu_tss.x86_tss.sp0

struct x86_hw_tss {
        u32                     reserved1;
        u64                     sp0;
        u64                     sp1;
        u64                     sp2;
        u64                     reserved2;
        u64                     ist[7];
        u32                     reserved3;
        u32                     reserved4;
        u16                     reserved5;
        u16                     io_bitmap_base;

} __attribute__((packed)) ____cacheline_aligned;

linux的tss段中只使用esp0和iomap等字段，并且不用它的其他字段来保存寄存器，在一个用户进程被中断进入内核态的时候，从tss中的硬件状态结构中取出esp0（即内核栈栈顶指针），然后切到esp0，其它的寄存器则保存在esp0指的内核栈上而不保存在tss中。

struct tss_struct {
        /*
         * The hardware state:
         */
        struct x86_hw_tss       x86_tss;

        /*
         * The extra 1 is there because the CPU will access an
         * additional byte beyond the end of the IO permission
         * bitmap. The extra byte must be all 1 bits, and must
         * be within the limit.
         */
        unsigned long           io_bitmap[IO_BITMAP_LONGS + 1];

        /*
         * Space for the temporary SYSENTER stack:
         */
        unsigned long           SYSENTER_stack[64];

} ____cacheline_aligned;

硬件状态结构 :       x86_hw_tss

IO权位图 :　　　　io_bitmap

备用内核栈：　　  stack

_visible DEFINE_PER_CPU_SHARED_ALIGNED(struct tss_struct, cpu_tss) = {
        .x86_tss = {
                .sp0 = TOP_OF_INIT_STACK,
#ifdef CONFIG_X86_32
                .ss0 = __KERNEL_DS,
                .ss1 = __KERNEL_CS,
                .io_bitmap_base = INVALID_IO_BITMAP_OFFSET,
#endif
         },
#ifdef CONFIG_X86_32
         /*
          * Note that the .io_bitmap member must be extra-big. This is because
          * the CPU will access an additional byte beyond the end of the IO
          * permission bitmap. The extra byte must be all 1 bits, and must
          * be within the limit.
          */
        .io_bitmap              = { [0 ... IO_BITMAP_LONGS] = ~0 },
#endif
};
EXPORT_PER_CPU_SYMBOL(cpu_tss);

可以看到cpu_tss.x86_tss.sp0值来自于TOP_OF_INIT_STACK

#define TOP_OF_INIT_STACK ((unsigned long)&init_stack + sizeof(init_stack) - \
                           TOP_OF_KERNEL_STACK_PADDING)

TOP_OF_KERNEL_STACK_PADDING x64是0也就是

  2、进程遍历函数

扫描整个进程列表的for_each_process(p) 是从init_task 开始循环，一直循环到init_task止

下列是定义看的比较清楚，因为是双向循环链表，所以当循环到链表头之后则停止循环。

#define for_each_process(p) \
        for (p = &init_task ; (p = next_task(p)) != &init_task ; )

struct task_struct {

         struct task_struct __rcu *real_parent; /* real parent process */
        struct task_struct __rcu *parent; /* recipient of SIGCHLD, wait4() reports */
        /*
         * children/sibling forms the list of my natural children
         */
        struct list_head children;      /* list of my children */
        struct list_head sibling;       /* linkage in my parent's children list */

}

real_parent 指向创建了此进程的进程描述符，如果此进程的父进程不存在则指向1号进程

parent 指向此进程的父进程，大多数情况与real_parent一致

children 链表的头部，链表中的所有元素都是此进程创建的子进程

sibling  指向兄弟进程链表中的下一个元素或前一个元素的指针。

3、进程pid组织

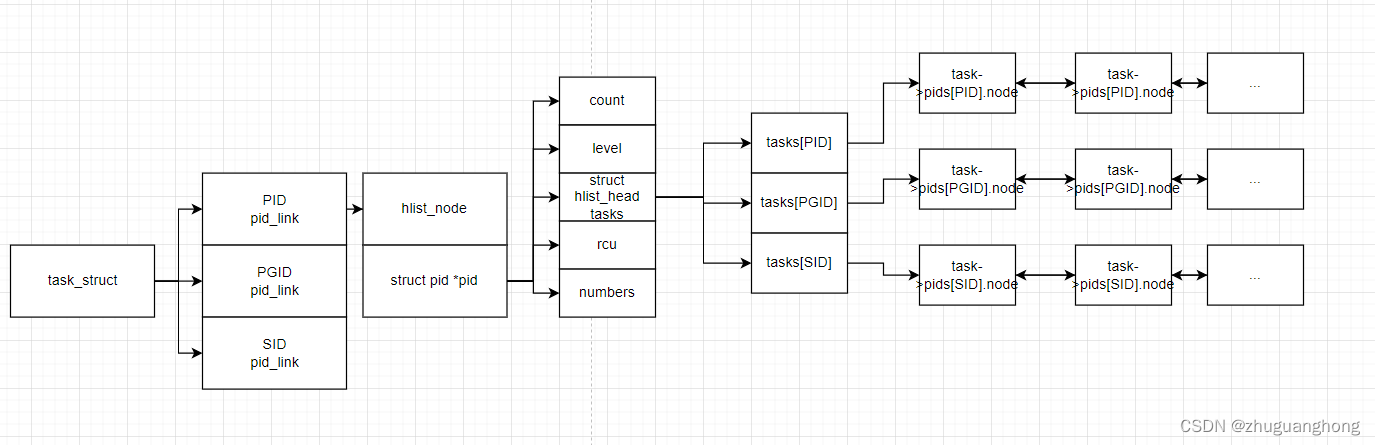

3.1进程pid组织结构

struct  task_struct{

/* PID/PID hash table linkage. */
        struct pid_link pids[PIDTYPE_MAX]; //三个类型的pid_link

};

enum pid_type
{
        PIDTYPE_PID,  进程 hash表
        PIDTYPE_PGID, 进程组 hash表
        PIDTYPE_SID, 会话hash表
        PIDTYPE_MAX
};

struct pid_link
{
        struct hlist_node node;
        struct pid *pid;
};
struct pid
{
        atomic_t count; 引用计数
        unsigned int level; 该pid早ns中处于第几层，当level等于0表示是global ns
        /* lists of tasks that use this pid */
        struct hlist_head tasks[PIDTYPE_MAX]; //三个类型的链表头，
        struct rcu_head rcu;
        struct upid numbers[1]; 指向upid结构体，表示不同的pid_namespace， numbers[0]表示global namespace
};

struct upid {
        /* Try to keep pid_chain in the same cacheline as nr for find_vpid */
        int nr; pid值
        struct pid_namespace *ns; 指向该pid所处的namespace中
        struct hlist_node pid_chain; 为pid_hash 表的节点就能够找到该upid在pid_hash中的位置
};

void attach_pid(struct task_struct *task, enum pid_type type)
{
        struct pid_link *link = &task->pids[type];
        hlist_add_head_rcu(&link->node, &link->pid->tasks[type]);
}

attach_pid将task的pid_link里的node链接到link里的pid里的tasks指定类型的链表上

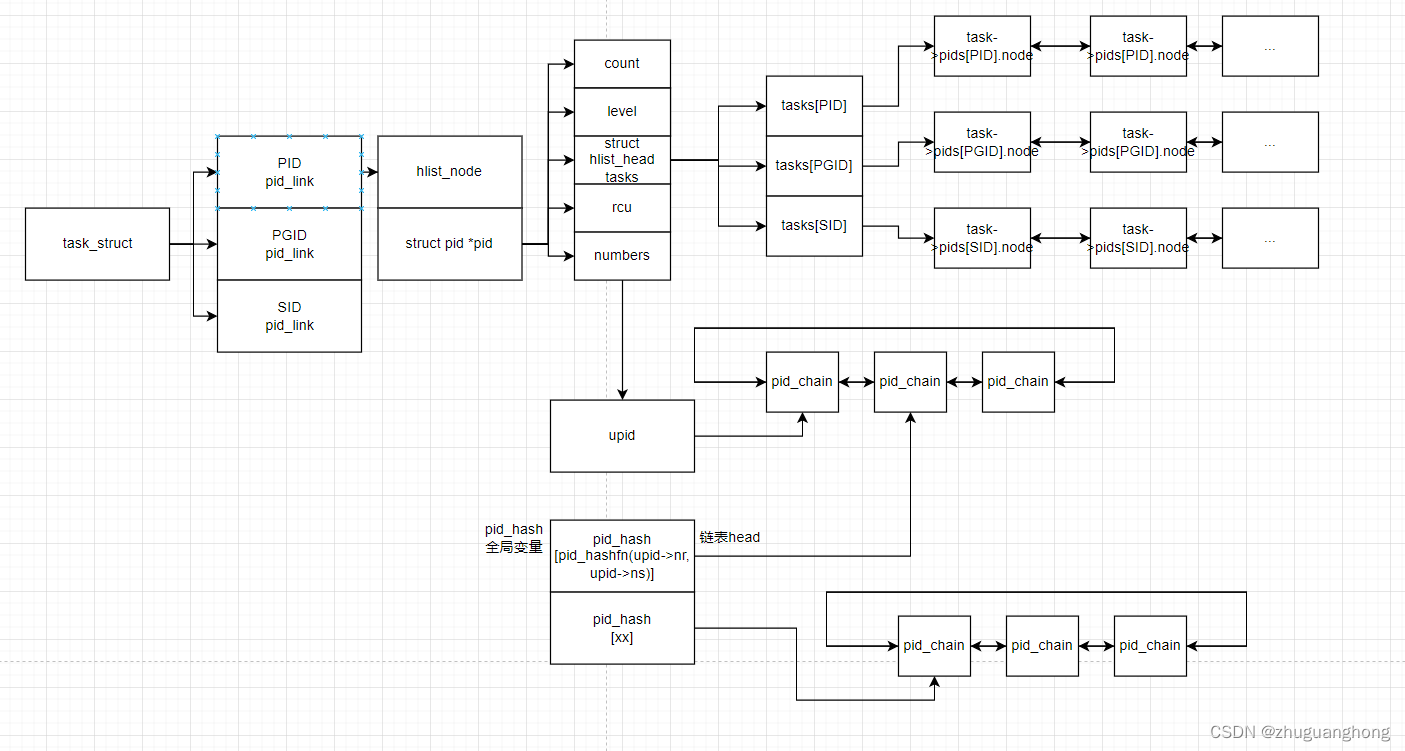

 可以从alloc_pid函数看到整体逻辑是分配了pid(非数字pid)结构体后其中的upid里的pid_chain被作为节点挂接在全局pid_hash数组,其中的索引值是pid_hashfn(upid->nr, upid->ns)也就是数字pid和ns地址做hash运算得到。

3.2 进程一些pid和task关系操作函数

1、attach_pid

void attach_pid(struct task_struct *task, enum pid_type type)
{
        struct pid_link *link = &task->pids[type];
        hlist_add_head_rcu(&link->node, &link->pid->tasks[type]);
}

attach_pid函数是将指定task挂接在指定类型的链表上，注意这里不是挂接到类似pid_hash全局数组，而是挂接在task使用的pid->tasks[type]上。

2、find_pid_ns

struct pid *find_pid_ns(int nr, struct pid_namespace *ns)
{
        struct upid *pnr;

        hlist_for_each_entry_rcu(pnr,
                        &pid_hash[pid_hashfn(nr, ns)], pid_chain)
                if (pnr->nr == nr && pnr->ns == ns)
                        return container_of(pnr, struct pid,
                                        numbers[ns->level]);

        return NULL;
}
find_pid_ns函数是根据传入指定的pid和传入的指定的ns通过hash在pid_hash数组元素链表里搜索相同的pid和ns的pid结构体

3、find_vpid

static inline struct pid *task_pid(struct task_struct *task)
{
        return task->pids[PIDTYPE_PID].pid;
}

task_pid函数则是直接读取task里的pid结构

static inline struct pid_namespace *ns_of_pid(struct pid *pid)
{
        struct pid_namespace *ns = NULL;
        if (pid)
                ns = pid->numbers[pid->level].ns;
        return ns;
}

ns_of_pid函数是根据pid结构读取namespace

struct pid_namespace *task_active_pid_ns(struct task_struct *tsk)
{
        return ns_of_pid(task_pid(tsk));
}

task_active_pid_ns函数是根据tsk获取namespace结构

struct pid *find_vpid(int nr)
{
        return find_pid_ns(nr, task_active_pid_ns(current));
}
EXPORT_SYMBOL_GPL(find_vpid);

find_vpid函数是直接调用find_pid_ns查询pid结构体，但是传入的ns参数是通过 task_active_pid_ns函数产品能够task结构体查找到的ns然后根据ns和nr返回pid结构体

4、pid_nr_ns

pid_t pid_nr_ns(struct pid *pid, struct pid_namespace *ns)
{
        struct upid *upid;
        pid_t nr = 0;

        if (pid && ns->level <= pid->level) {
                upid = &pid->numbers[ns->level];
                if (upid->ns == ns)
                        nr = upid->nr;
        }
        return nr;
}

pid_nr_ns函数是根据传入的pid结构和namesapce查找nr也就是pid

5、__task_pid_nr_ns

pid_t __task_pid_nr_ns(struct task_struct *task, enum pid_type type,
                        struct pid_namespace *ns)
{
        pid_t nr = 0;

        rcu_read_lock();
        if (!ns)
                ns = task_active_pid_ns(current);
        if (likely(pid_alive(task))) {
                if (type != PIDTYPE_PID)
                        task = task->group_leader;
                nr = pid_nr_ns(rcu_dereference(task->pids[type].pid), ns);
        }
        rcu_read_unlock();

        return nr;
}

__task_pid_nr_ns函数是根据传入的task在传入的namespace里查询指定type类型的nr

6、get_pid_task

struct task_struct *pid_task(struct pid *pid, enum pid_type type)
{
        struct task_struct *result = NULL;
        if (pid) {
                struct hlist_node *first;
                first = rcu_dereference_check(hlist_first_rcu(&pid->tasks[type]),
                                              lockdep_tasklist_lock_is_held());
                if (first)
                        result = hlist_entry(first, struct task_struct, pids[(type)].node);
        }
        return result;
}

pid_task根据传入的pid和type查找对应的task结构体，查找比较简单则是根据pid结构体查找到task

pid->tasks[type]指向的是pid_link类型link->node，知道了pid_link类型的首元素node地址也就是pid_link 地址可以借助container_of(ptr,type,member)得到task结构体的地址

struct task_struct *get_pid_task(struct pid *pid, enum pid_type type)
{
        struct task_struct *result;
        rcu_read_lock();
        result = pid_task(pid, type);
        if (result)
                get_task_struct(result);
        rcu_read_unlock();
        return result;
}

get_pid_task函数是根据传入的pid结构和type类型查找对应task结构

整体上可以利用find_vpid根据进程pid号获取到pid结构，再利用get_pid_task函数结合指定pid号对应的PIDTYPE_PID类型查找到task结构。

7、detach_pid

根据attach_pid 相反的函数detach_pid

是将task从指定type类型的pid结构体里面解绑，同时需要判定如果pid->tasks三大链表都是空则说明没有task与此pid进行了绑定则释放pid结构

static void __change_pid(struct task_struct *task, enum pid_type type,
                        struct pid *new)
{
        struct pid_link *link;
        struct pid *pid;
        int tmp;

        link = &task->pids[type];
        pid = link->pid;

        hlist_del_rcu(&link->node);
        link->pid = new;

        for (tmp = PIDTYPE_MAX; --tmp >= 0; )
                if (!hlist_empty(&pid->tasks[tmp]))
                        return;

        free_pid(pid);
}

void detach_pid(struct task_struct *task, enum pid_type type)
{
        __change_pid(task, type, NULL);
}

8、next_thread

static inline struct task_struct *next_thread(const struct task_struct *p)
{
        return list_entry_rcu(p->thread_group.next,
                              struct task_struct, thread_group);
}

next_thread函数是获取thread_group里的下一个task结构
