华邦W25Q128之命令Read Manufacturer / Device ID (90h）时序验证

最新推荐文章于 2025-07-01 17:52:08 发布
原创 最新推荐文章于 2025-07-01 17:52:08 发布 · 5.2k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

标准时序见下图：

测试步骤：

1：Host将CS拉低

2：Host发送0x90H命令

3：Host发送地址命令（3字节，地址为0x00,0x00,0x00）

4：Host读取ID（2字节）

5：Host将CS拉高

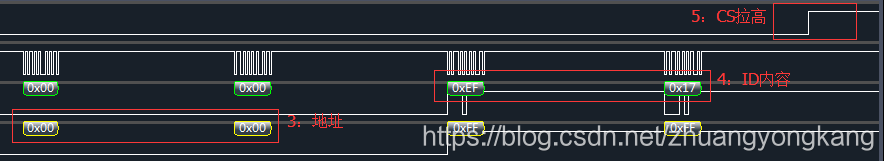

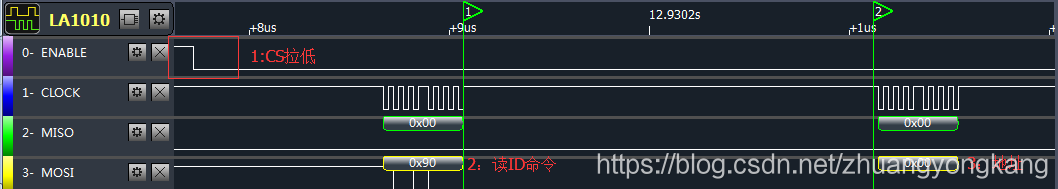

实际测试的时序见下图：

结论：

实际的测试结果和标准时序是一致的
