配电网计算推演

• 💂 个人主页: 同学来啦
• 🤟 版权: 本文由【同学来啦】原创、在优快云首发、需要转载请联系博主
• 💬 如果文章对你有帮助，欢迎关注、点赞、收藏和订阅专栏哦

🌟 一、新型电力系统下配网面临的挑战

🔴 1、配网结构及运行工况日趋复杂给用电可靠性带来严峻考验

• 海量分布式新能源、储能及电动汽车接入使得原有配网运行方式发生改变，从确定性变为随机性，从单向潮流变为双向潮流，从源随荷动变为源网荷储协同互动.在局部区域出现关键节点电压第限，乃至光伏倒送主网现象，影响电网安全稳定运行；
• 配网为适应新型源荷接入而逬行的工程改造及运方调整日益频繁，易引起线路停电范围或用户供电方式的变更.运维人员无法及时准确掌握配网运行方式，导致线超安全检修隐患、停电信息发布错误等问题，影响用电安全。

🟠 2、电力市场改革及降本增效对供电经济性提出新的要求

原有配网运行以供电可靠性即不停电为主要目标，设备运行裕度较大，导致配网非经济运行，不符合增量配售主体降本增效需求，设备级运行状态无法感知，损耗分析、降损决策等工作难以有效开展。

🟡 3、海量新能源消纳面临新的挑战

受随机性、波动性、间歇性限制，以分布式光伏为代表的新能源消纳存在卡脖子现象，如何在配网运行状态感知基础上，开展分布式光伏承载力及消纳薄弱环节分析，逬而开展电网改运方调整等措施面临挑战。

🟢 4、量测装置推广存在门槛

主网采用加装采集装首实现全网网架、方式、潮流的实时监测、在线分析控制与仿頁推演。配网点多面广，采用加装量测模式，建设及运维投资大，无法全网推广。

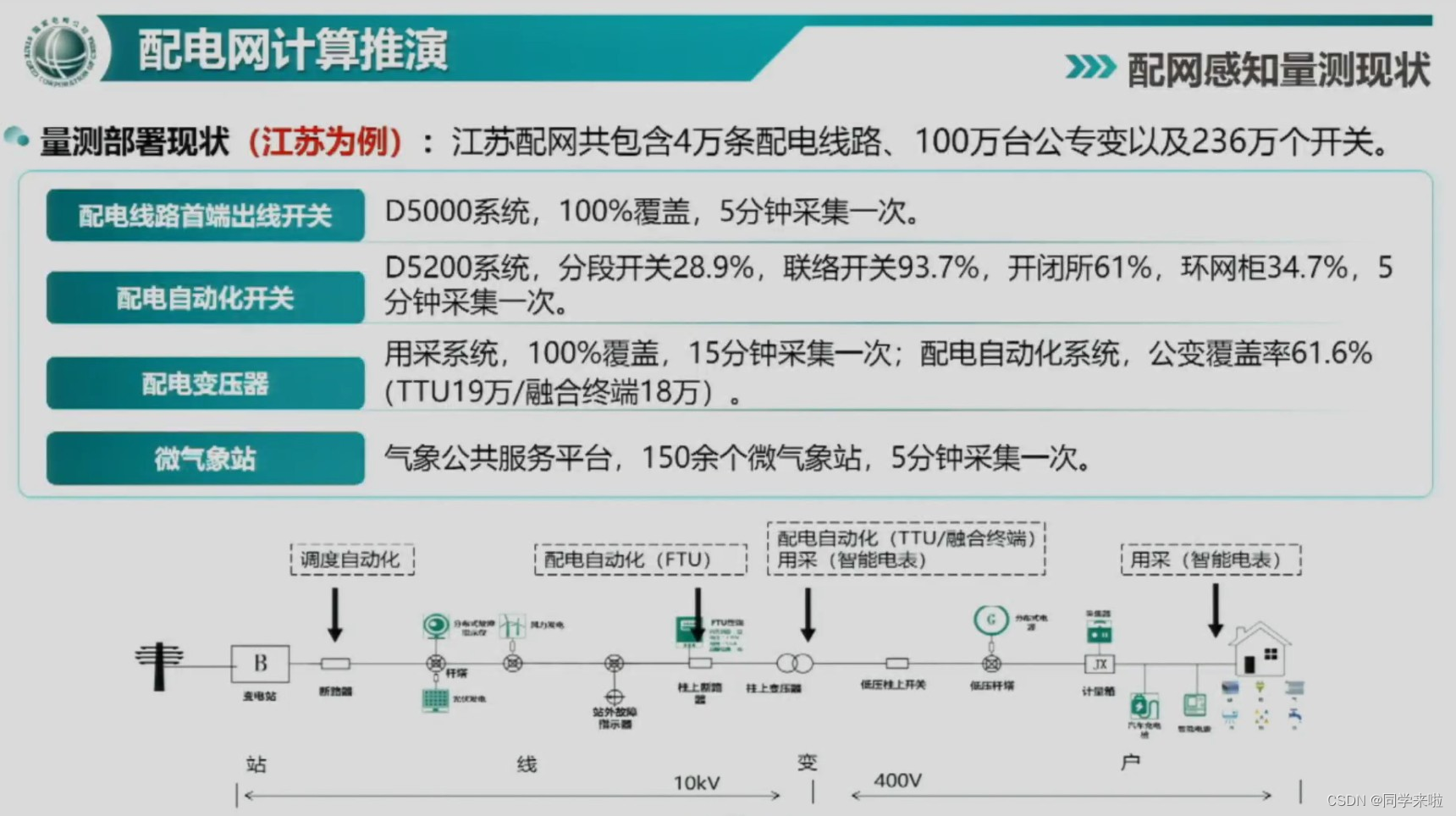

🌟 二、配网感知量测现状

以江苏为例，江苏配网共包含4万条配电线路、100万台公专变以及236万开关。

🌟 三、拓扑辨识治理

基于相似性原理判别现有配网静态拓扑中的错误线变关系，解决时钟差异、三相不平衡等现象带来的线变关系误判，为配网计算推演提供拓扑模型支撑。

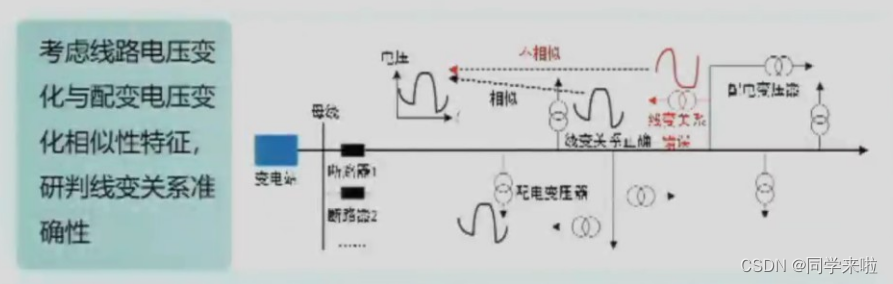

• 基本原理：基于挂接在同一馈线下的配变与出线端的电压变化具有相似性原理，通过皮尔逊相关系数计算判别为疑似线变关系错误”并推荐正确挂接线路。

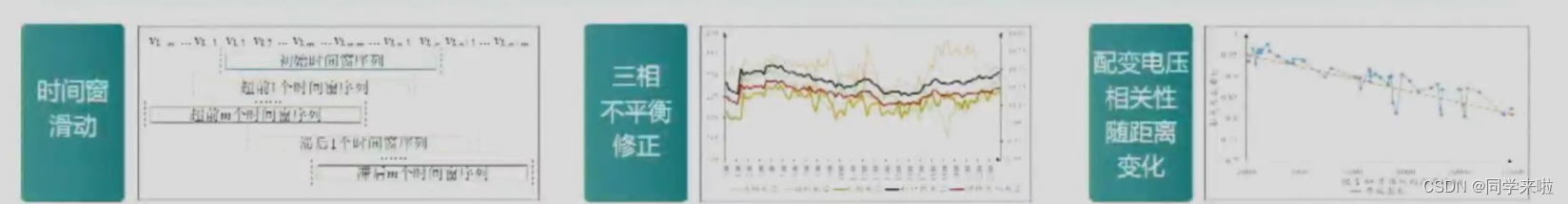

• 工程化问题：通过时间窗滑动、三相不平衡归算、虔拟代理三类方法，解决实际中配变与变电站母线时钟差异、配变三相不平衡问题、配变与母线侧电压关联度随电气距离增加而降低等导致的误判问题。
