文章目录


前言

  • AVFormatContext是统领全局的基本结构体。主要用于处理封装和解封装，并可以从设备中采集数据。
  • 该结构必须通过avformat_alloc_context函数进行初始化。

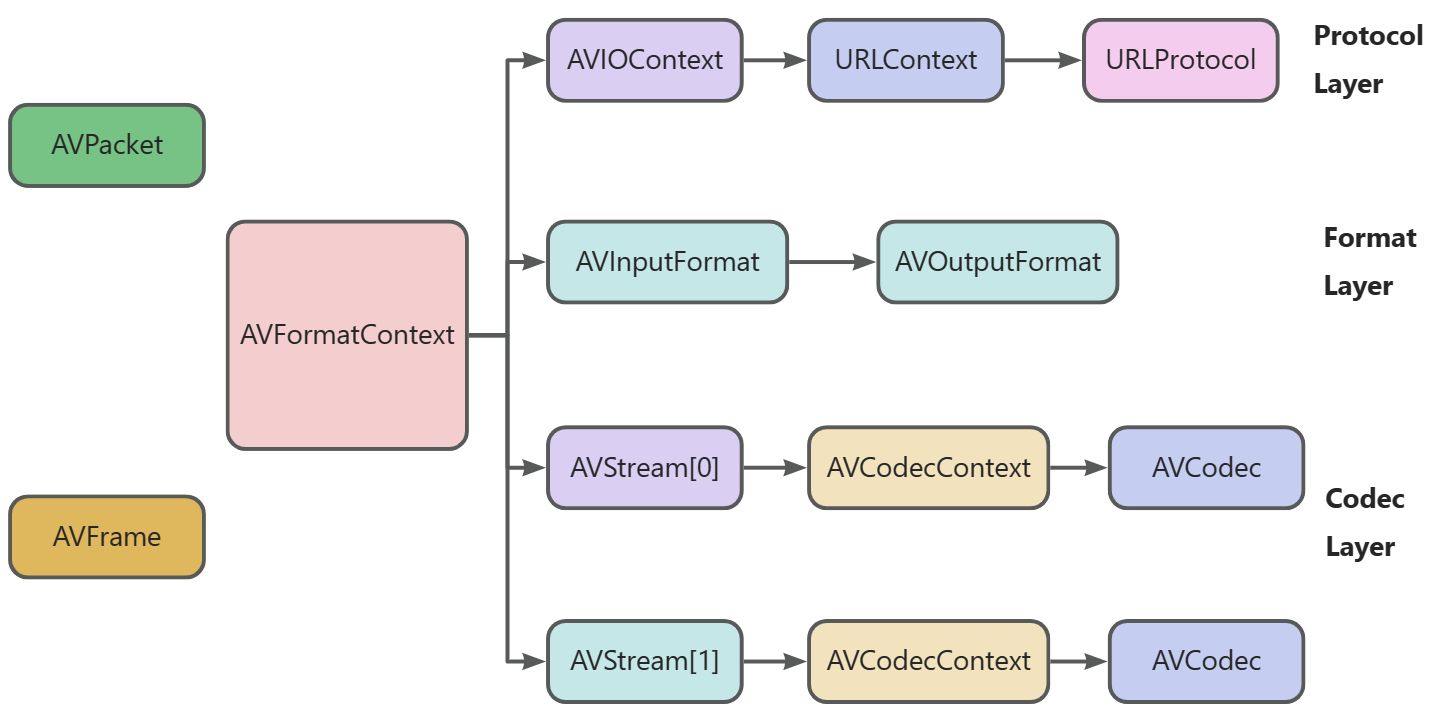

  • AVFormatContext包含协议层，封装层，编解码层

结构体中文注释见下面文章：
FFmpeg源码分析：AVFormatContext结构体-优快云博客

协议层

AVFormatContext 的协议层，主要包括三大数据结构：AVIOContext, URLContext, URLProtocol

协议操作对象结构

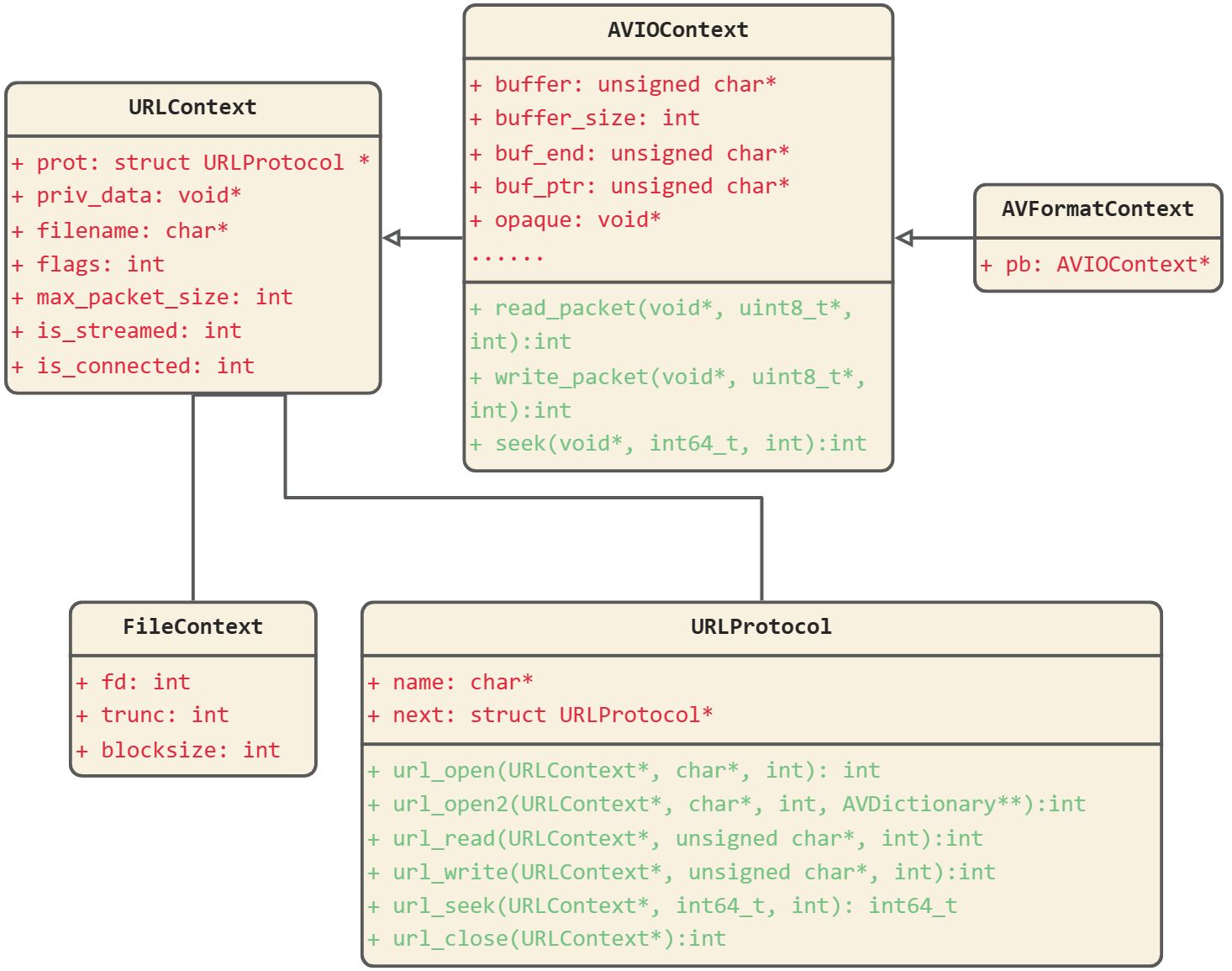

相关数据结构关系：

  • 协议（文件）操作的顶层结构是 AVIOContext，这个对象实现了带缓冲的读写操作；FFMPEG 的输入对象 AVFormat 的 pb 字段指向一个 AVIOContext。
  • AVIOContext 的 opaque 实际指向一个 URLContext 对象， 这个对象封装了协议对象及协议操作对象， 其中 prot 指向具体的协议操作对象， priv_data 指向具体的协议对象。
  • URLProtocol 为协议操作对象，针对每种协议，会有一个这样的对象，每个协议操作对象和一个协议对象关联，比如，文件操作对象为 ff_file_protocol， 它关联的结构体是 FileContext。

AVIO实例1：打开本地文件或者网络直播流

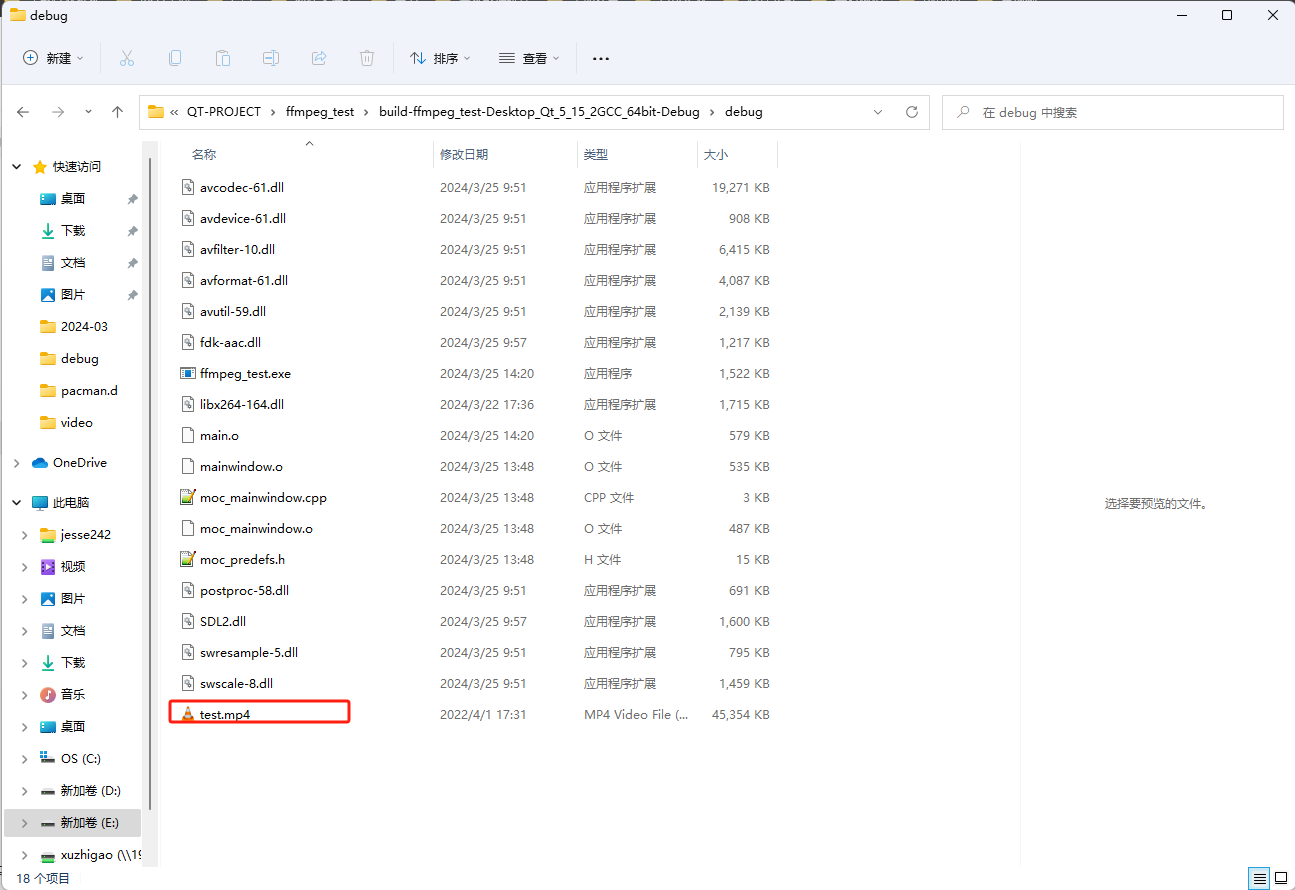

准备好本地视频素材，我将其放到了 QT 工程文件的 debug 目录下

实例源码：

#include <QDebug>

extern "C"
{
    #include "libavcodec/avcodec.h"
    #include "libavformat/avformat.h"
    #include "libavformat/avio.h"
    #include "libavutil/file.h"
}

int main(int argc, char *argv[])
{
    qDebug() << "ffmpeg test sample" ;

    avformat_network_init();

    qDebug() << "hello ffmpeg!";
    AVFormatContext* pFormatCtx = NULL;
    AVInputFormat *pInputFmt = NULL;

    qDebug() << "hello avformat_alloc_context()";
    pFormatCtx = avformat_alloc_context();

    qDebug() << "hello avformat_open_input";
    if ( avformat_open_input(&pFormatCtx, "./debug/test.mp4", pInputFmt, NULL) < 0 ) {
        qDebug() << "avformat open failed!";
        goto quit;
    } else {
        qDebug() << "open stream success!";
    }

    if ( avformat_find_stream_info(pFormatCtx, NULL) < 0) {
        qDebug() << "av_find_stream_info error!";
        goto quit;
    } else {
        qDebug() << "av_find_stream_info success!";
        qDebug() << "*******nb_streams = " << pFormatCtx->nb_streams;
    }
    quit:
    //avformat_free_context(pFormatCtx); //打开导致crashed
    avformat_close_input(&pFormatCtx); //包含avformat_free_context()
    avformat_network_deinit();

    return 0;
}

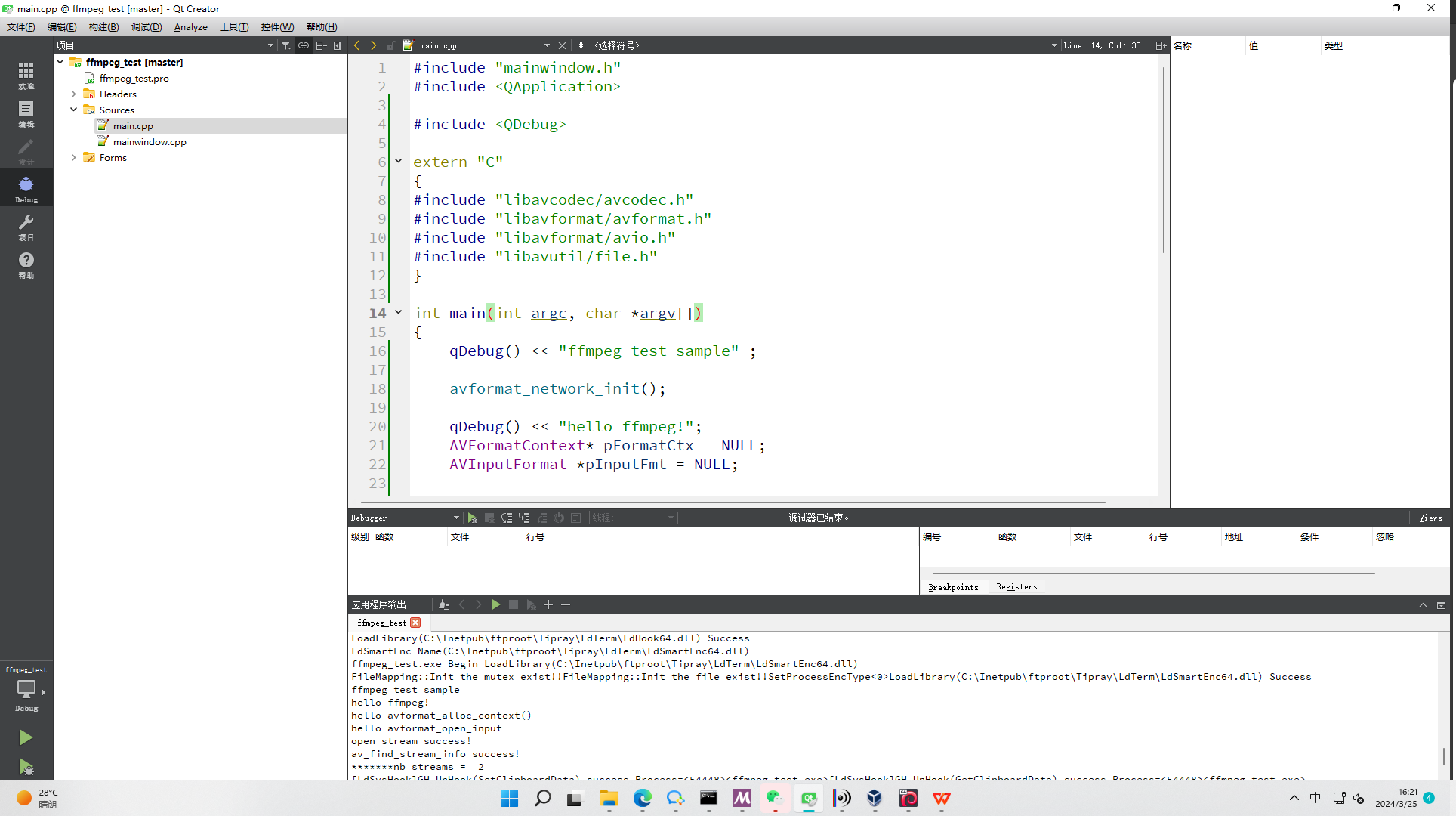

运行结果

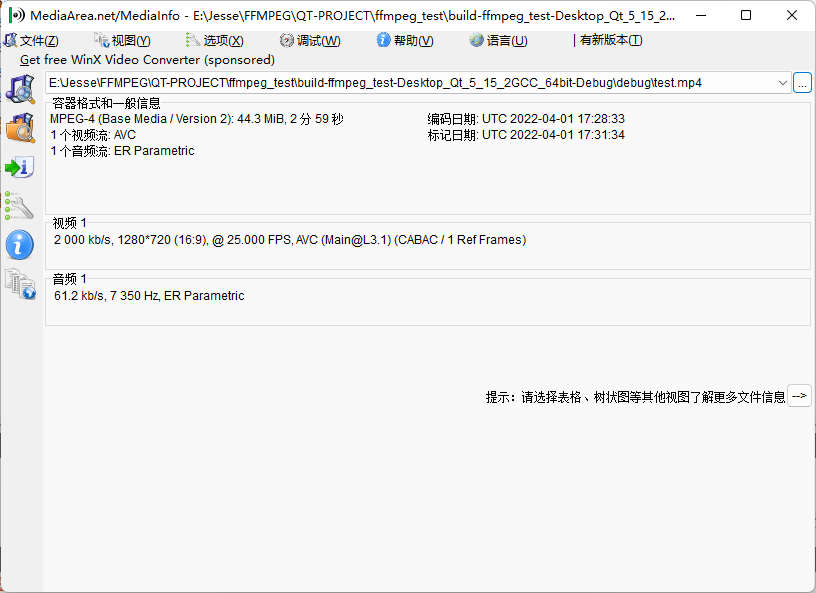

MediaInfo查看


AVIO实例2：自定义AVIO

本次实战的目的与实战 1 的目的一致，均是分析输入文件的流数量，只不过本次实战重点突出使用我们自定义的 AVIO 来打开文件。
重点理解 AVFormatContext 的 pb 字段指向一个 AVIOContext，如何完成的关联和绑定

extern "C"
{
#include "libavcodec/avcodec.h"
#include "libavformat/avformat.h"
#include "libavformat/avio.h"
#include "libavutil/file.h"
}

int read_func(void *ptr, uint8_t *buf, int buf_size)
{
    FILE *fp = (FILE*)ptr;
    qDebug() << "fp: " << fp << "buf_size: " << buf_size << "buf: " << buf;
    size_t size = fread(buf, 1, buf_size, fp);
    int ret = size;
    qDebug() << "Read size: " << size;

    return ret;
}

int64_t seek_func(void *opaque, int64_t offset, int whence)
{
    FILE *fp = (FILE*)opaque;
    qDebug() << "seek fp: " << fp;
    if ( whence == AVSEEK_SIZE ) {
        return -1;
    }

    fseek(fp, offset, whence);

    return ftell(fp);
}

int main(int argc, char *argv[])
{
    qDebug() << "ffmpeg test sample" ;

    int nRet = 0;

    FILE *pFp = fopen("./debug/test.mp4", "rb");
    //FILE *pFp = fopen("./debug/test.ts", "rb");
    if ( !pFp ) {
        av_log(NULL, AV_LOG_ERROR, "Cannot open input file\n");
        exit(0);
    }

    size_t nBufSize =  10*1024;
    //uint8_t *pBuf = (uint8_t*)malloc(nBufSize); //使用这个会导致程序奔溃，原因暂时未知
    uint8_t *pBuf = (uint8_t*)av_malloc(nBufSize);

    qDebug() << "pFp: " << pFp << "pBuf: " << pBuf;

    AVFormatContext *pFormatCtx = NULL;
    AVInputFormat *pInputFmt = NULL;

    qDebug() << "hello avio_alloc_context";

    AVIOContext *pIOCtx = avio_alloc_context(
                pBuf,
                nBufSize,
                0,
                pFp,
                read_func,
                NULL,
                seek_func
                );
    if ( !pIOCtx ) {
        nRet = AVERROR(ENOMEM);
        exit(1);
    }

    qDebug() << "hello avformat_alloc_context";
    pFormatCtx = avformat_alloc_context();
    if ( ! pFormatCtx ) {
        nRet = AVERROR(ENOMEM);
        goto quit;
    }

    pFormatCtx->pb = pIOCtx; //关联，绑定
    pFormatCtx->flags = AVFMT_FLAG_CUSTOM_IO;

    qDebug() << "hello avformat_open_input";
    //打开流
    if ( avformat_open_input(&pFormatCtx, NULL, NULL, NULL) < 0 ) {
        qDebug() << "avformat open failed!";
        goto quit;
    } else {
        qDebug() << "open stream success!";
    }

    if ( avformat_find_stream_info(pFormatCtx, NULL) < 0 ) {
        qDebug() << "avformat_find_stream_info error!";
        goto quit;
    } else {
        qDebug() << "avformat_find_stream_info success!";
        qDebug() << "*********nb_streams = " << pFormatCtx->nb_streams;
    }

quit:
    //av_free(pBuf); //资源释放导致程序奔溃

    avformat_close_input(&pFormatCtx);
    fclose(pFp);

    return 0;
}

运行结果：

ffmpeg test sample
pFp:  0x7ffed1f44a90 pBuf:  0x9cdcc0
hello avio_alloc_context
hello avformat_alloc_context
hello avformat_open_input
fp:  0x7ffed1f44a90 buf_size:  10240 buf:  0x9cdcc0
Read size:  10240
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
fp:  0x7ffed1f44a90 buf_size:  10240 buf:  0x9d0d80
Read size:  10240
fp:  0x7ffed1f44a90 buf_size:  10240 buf:  0x9d0d80
Read size:  10240
fp:  0x7ffed1f44a90 buf_size:  10240 buf:  0x9d0d80
Read size:  10240
fp:  0x7ffed1f44a90 buf_size:  10980 buf:  0x9dff78
Read size:  10980
fp:  0x7ffed1f44a90 buf_size:  10240 buf:  0x9d0d80
Read size:  9269
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
open stream success!
seek fp:  0x7ffed1f44a90
fp:  0x7ffed1f44a90 buf_size:  10240 buf:  0x9d0d80
Read size:  10240
fp:  0x7ffed1f44a90 buf_size:  87292 buf:  0x5170816
Read size:  87292
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
seek fp:  0x7ffed1f44a90
avformat_find_stream_info success!
*********nb_streams =  2

avio 实战 3：自定义数据来源

本次实战的在实战 2 的基础上自定义了数据来源，即使用内存映射技术将输入视频文件映射到内存中。参考了 ffmepg 官方提供的测试用例avio_read_callback.c

av_file_map()：读取文件，并将其内容放入新分配的缓冲区中。返回的缓冲区必须使用 av_file_unmap() 释放；
av_dump_format()：它用于打印关于音频或视频文件格式的详细信息，例如有关音频或视频文件的格式、流和编解码器的详细信息。包括文件格式、编解码器信息、流参数和元数据等；

extern "C"
{
#include "libavcodec/avcodec.h"
#include "libavformat/avformat.h"
#include "libavformat/avio.h"
#include "libavutil/file.h"
}

// 3. 自定义数据来源(可以是文件，内存，网络流)
struct buffer_data	// 自定义缓冲区
{
    uint8_t *ptr;
    size_t size;	// size left in the buffer
};

//读取数据（回调函数）
static int read_packet(void *opaque, uint8_t *buf, int buf_size)
{
    struct buffer_data *bd = (struct buffer_data*)opaque;
    buf_size = FFMIN(buf_size, bd->size);

    if (!buf_size)			// 0
        return AVERROR_EOF;
    printf("ptr:%p size:%d\n", bd->ptr, bd->size);

    /// 灵活应用[内存buf]：读取的是内存，例如：加密播放器,这里解密
    memcpy(buf, bd->ptr, buf_size);
    bd->ptr += buf_size;
    bd->size -= buf_size;

    return buf_size;
}

int main(int argc, char *argv[])
{
    struct buffer_data bd = { 0 };
    // 1. 将文件映射到内存上
    int nRet = av_file_map("./debug/test.mp4", &bd.ptr, &bd.size, 0, NULL);
    if (nRet < 0)
    {
        av_log(NULL, AV_LOG_ERROR, "map file to memory faild!\n");
        return -1;
    }
    av_log(NULL, AV_LOG_INFO, "map file to memory success!\n");

    // 2. 创建AVFormatContext对象
    AVFormatContext* pAVFmtCtx = NULL;
    pAVFmtCtx = avformat_alloc_context();
    if (NULL == pAVFmtCtx)
    {
        av_log(NULL, AV_LOG_ERROR, "create AVFormatContext faild!\n");
        av_file_unmap(bd.ptr, bd.size);	// 内存映射文件：解绑定
        return -1;
    }
    av_log(NULL, AV_LOG_INFO, "create AVFormatContext success!\n");

    // 3. 为avio buffer分配内存
    uint8_t* avio_ctx_buffer = NULL;
    size_t avio_ctx_buffer_size = 4096;				// 回调每次读取 4096 bytes
    avio_ctx_buffer = (uint8_t*)av_malloc(avio_ctx_buffer_size);
    if (!avio_ctx_buffer)
    {
        av_log(NULL, AV_LOG_ERROR, "av_malloc avio_ctx_buffer faild!\n");
        avformat_free_context(pAVFmtCtx);
        av_file_unmap(bd.ptr, bd.size);
        return -1;
    }
    av_log(NULL, AV_LOG_INFO, "av_malloc avio_ctx_buffer success!\n");

    AVIOContext* avio_ctx = avio_alloc_context(
        avio_ctx_buffer,
        avio_ctx_buffer_size,
        0,
        &bd,					// 从bd里面读数据
        &read_packet,
        NULL,
        NULL);
    if (!avio_ctx)
    {
        av_log(NULL, AV_LOG_ERROR, "avio_alloc_context AVIOContext faild!\n");
        av_freep(avio_ctx_buffer);
        avformat_free_context(pAVFmtCtx);
        av_file_unmap(bd.ptr, bd.size);
        return -1;
    }
    pAVFmtCtx->pb = avio_ctx;
    av_log(NULL, AV_LOG_INFO, "avio_alloc_context AVIOContext success!\n");

    /// 打开输入流
    nRet = avformat_open_input(&pAVFmtCtx, NULL, NULL, NULL);
    if (nRet)
    {
        av_log(NULL, AV_LOG_ERROR, "avformat_open_input faild!\n");
        avio_context_free(&avio_ctx);
        av_freep(avio_ctx_buffer);
        avformat_free_context(pAVFmtCtx);
        av_file_unmap(bd.ptr, bd.size);
        return -1;
    }
    av_log(NULL, AV_LOG_INFO, "avformat_open_input success!\n");

    // 查找流信息
    nRet = avformat_find_stream_info(pAVFmtCtx, NULL);
    if (nRet < 0)
    {
        av_log(NULL, AV_LOG_ERROR, "avformat_find_stream_info faild!\n");
        avformat_close_input(&pAVFmtCtx);
        avio_context_free(&avio_ctx);
        av_freep(avio_ctx_buffer);
        avformat_free_context(pAVFmtCtx);
        av_file_unmap(bd.ptr, bd.size);
        return -1;
    }
    av_log(NULL, AV_LOG_INFO, "avformat_find_stream_info success!\n");
    printf(">>>nb_streams=%d\n", pAVFmtCtx->nb_streams);

    av_dump_format(pAVFmtCtx, 0, "input_5s.mp4", 0);

    // 关闭释放资源
    avformat_close_input(&pAVFmtCtx);
    if (avio_ctx)
        av_freep(&avio_ctx->buffer);
    avio_context_free(&avio_ctx);
    /// 内存映射文件：解绑定
    av_file_unmap(bd.ptr, bd.size);

    return 0;
}

输出结果：

[mov,mp4,m4a,3gp,3g2,mj2 @ 000000000088A780] overread end of atom 'stsd' by 15 bytes
avformat_open_input success!
[mov,mp4,m4a,3gp,3g2,mj2 @ 000000000088A780] stream 1, offset 0xa8: partial file
[mov,mp4,m4a,3gp,3g2,mj2 @ 000000000088A780] Could not find codec parameters for stream 0 (Video: h264 (avc1 / 0x31637661), none, 2001 kb/s): unspecified size
Consider increasing the value for the 'analyzeduration' (0) and 'probesize' (5000000) options
avformat_find_stream_info success!
Input #0, mov,mp4,m4a,3gp,3g2,mj2, from 'input_5s.mp4':
  Metadata:
    major_brand     : mp42
    minor_version   : 0
    compatible_brands: mp42isom
    creation_time   : 2022-04-01T17:28:33.000000Z
  Duration: 00:02:59.97, start: 0.000000, bitrate: N/A
  Stream #0:0[0x1](und): Video: h264 (avc1 / 0x31637661), none, 2001 kb/s, 24.93 fps, 25 tbr, 90k tbn (default)
      Metadata:
        creation_time   : 2022-04-01T17:28:33.000000Z
        vendor_id       : [0][0][0][0]
        encoder         : JVT/AVC Coding
  Stream #0:1[0x2](und): Audio: aac (mp4a / 0x6134706D), 8000 Hz, stereo, fltp, 61 kb/s (default)
      Metadata:
        creation_time   : 2022-04-01T17:28:33.000000Z
        vendor_id       : [0][0][0][0]
FFmpeg —— AVFormatContext
03-16 445
  struct AVFormatContext             简介： 描述了一个媒体文件或媒体流的构成和基本信息，位于avformat.h文件中。     关注 笔者 - jxd 微信公众号搜索 “码农总动员” 了解更多你不知道的XX，O(∩_∩)O ...
以FLV解复用为例详解开源库FFmpeg中解复用器的源码逻辑及处理流程
热门推荐
dvlinker的技术专栏
08-20 1万+
本文以FLV音视频解复用为例，详细讲解开源库FFmpeg中解复用器的源码逻辑及处理流程。
FFMPEG结构体分析：AVFormatContext
日积蛙步以至千里(LJZ)的专栏
01-27 1329
注：写了一系列的结构体的分析的文章，在这里列一个列表： FFMPEG结构体分析：AVFrame FFMPEG结构体分析：AVFormatContext FFMPEG结构体分析：AVCodecContext FFMPEG结构体分析：AVIOContext FFMPEG结构体分析：AVCodec FFMPEG结构体
AVFormatContext
最新发布
风起云涌
02-26 932
和相关函数，FFmpeg 提供了强大的多媒体文件和流处理能力。如果还有其他问题，欢迎继续提问！是 FFmpeg 中用于描述多媒体文件或流的核心结构体。是 FFmpeg 中处理多媒体文件或流的基础，而。是一个函数，用于分配并初始化一个空的。在处理输入文件时，通常不需要手动调用。在处理输出文件时，通常需要手动调用。，它会自动分配并初始化。
FFmpeg源码解析系列（三）结构体之AVFormatContext
wushakun的博客
02-29 1201
首先从ffmpeg最顶端的一个结构体说起AVFormatContext是API中直接接触到的结构体，位于avformat.h中，结构体描述了一个多媒体文件或流的构成和基本信息。，是FFmpeg中最为基本的一个结构体。贯穿了ffmpeg使用的整个流程。
【ZCU102多协议PCIE解决方案】：接口的多样化协议实现
![【ZCU102多协议PCIE解决方案】：接口的多样化协议实现]...随后深入探讨了PCIE技术标准，解析了协议基础和架构层次，以及多协议PCIE实现的需求和兼容性问题。在硬件和软件层面，分别阐述了PCIE接口的设计要点
android调用ffmpeg解析rtsp协议的视频流
dami_lixm的专栏
02-20 835
android应用层调用ffmpeg解析rtsp协议的视频流，得到yuv数据转bitmap显示
FFplay文档解读-12-协议二
irainsa的博客
11-10 645
可以指定多个较低的传输协议，在这种情况下，它们一次尝试一个（如果一个设置失败，则尝试下一个）。这很有用，例如如果发送组播并且主机有多个接口，则用户可以通过指定该接口的IP地址来选择要发送的接口。如果为零（默认值），则所有流都在唯一端口上发送，端口2上的每个流都比前一个更高。如果设置为非零，则输出将具有指定的常量比特率，如果输入具有足够的数据包来维持它。如果启用，请侦听提供的端口上的连接，并假定握手中的服务器角色而不是客户端角色。数据包的最大大小，只能减少，除非您有一些不寻常的专用网络设置。
RTP协议封装音视频媒体数据详解
北雨南萍
02-16 733
RTP协议对媒体数据(包括音频和视频)的封装是由指定的的协议文档规定。 1. RTP封装H.264视频编码数据 1.1 H.264 基本流的结构 H.264 的基本流（elementary stream,ES）的结构分为两层，包括视频编码层（VCL）和 网络适配层（NAL）。 视频编码层负责高效的视频内容表示， 而网络适配层负责以网络所要 求的恰当的方式对数据进行打包和传送。 引入 NAL 并使之与 VCL 分离带来的好处包括两方面： 其一、使信号处理和网络传输分离，VCL 和 N..
AVFormatContext 解析
顺其自然~专栏
05-12 842
AVFormatContext 是一个结构体 　　//用于日志记录和 avoptions类的引用。由avformat_alloc_context () 赋值。导出(de)muxer私有选项(如果存在的话)。 　　const AVClass *av_class; 　　//输入容器的格式，只有在解封装的时候，由avformat_open_input() 函数赋值 　　ff_const59 struct AVInputFormat *iformat; 　　//输出容器的格式，只有在加封装的时
FFmpeg 结构体学习(一)： AVFormatContext 分析
weixin_33933118的博客
07-31 593
在 FFmpeg 学习(六)：FFmpeg 核心模块 libavformat 与 libavcodec 分析 中，我们分析了FFmpeg中最重要的两个模块以及重要的结构体之间的关系。 后面的文章，我们先不去继续了解其他模块，先针对在之前的学习中接触到的结构体进行分析，然后在根据功能源码，继续了解FFmpeg。 AVFormatContext是包含码流参数较多的结构体。本文将会详细分析一下该结构体里...
AVFormatContext理解
清澈见底的专栏
11-26 1458
AVFormatContext是一个API全局都可以用到的句柄 AVInputFormat *iformat; 输入用到的format，只用来Demuxing , 用 avformat_open_input()来赋值 AVOutputFormat *oformat; 输出用到 format，只在Muxing时使用, 必须在avformat_write_header()调用前创建 ，可以用avfor...
AVFormatContext结构体
wen_jie的博客
06-23 565
typedef struct AVFormatContext { //指向AVInputFormat，如对于mp4或mov为ff_mov_demuxer struct AVInputFormat *iformat; // 指向具体的格式对应的Context，如：MovContext。 void *priv_data; //指向数据读取统一接口context ByteIOConte
ffmpeg结构体一览表
weixin_43360707的博客
04-23 302
AVFormatContext typedef struct AVFormatContext { /** * A class for logging and @ref avoptions. Set by avformat_alloc_context(). * Exports (de)muxer private options if they exist. */ const AVClass *av_class; /** * The input
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
