嵌入式工程师进阶指南：从「会用」到「会设计」的五大突破方向

大家好，我是杂烩君。

本次整理了一些嵌入式软件进阶上比较通用的建议，适合各行各业。

嵌入式性能调优

程克非在《嵌入式系统设计》中指出，系统级优化是提升嵌入式软件竞争力的关键，需从代码效率、资源利用率和实时性三个维度展开。

嵌入式软件工程师进阶可以考虑从「功能实现」到「性能深挖」，掌握内存管理、缓存优化、编译器调优及实时性分析技术，突破嵌入式软件性能瓶颈。

1、内存管理深度实践

调优方向：动态内存分配优化、内存泄漏检测与碎片管理。

• 动态内存池设计：在FreeRTOS中实现固定大小内存池，将内存分配延迟从μs级降至ns级。

  #define POOL_SIZE 1024
  static uint8_t mem_pool[POOL_SIZE];
  static PoolHandle_t pool = xPoolCreate(mem_pool, POOL_SIZE, sizeof(int));
  int* ptr = xPoolAllocate(pool);


• 内存泄漏检测：使用Valgrind分析ARM平台内存泄漏，定位工业控制系统中传感器驱动的内存泄漏点。

  valgrind --leak-check=full --track-origins=yes ./app


相关工具：

• Valgrind：支持嵌入式Linux的内存泄漏检测与性能分析。
• FreeRTOS内存调试：通过 vPortGetFreeHeapSize()实时监控堆使用情况。

2、缓存优化与代码重构

调优方向：数据对齐、循环展开与缓存友好型算法设计。

优化策略：

1. 数据对齐：强制结构体按64字节对齐，提升Cache命中率。

   typedef struct __attribute__((aligned(64))) {
       uint32_t sensor_data[16];
       uint32_t timestamp;
   } DataPacket;


2. 循环展开：将FFT算法的循环展开4次，减少循环控制开销。

   for (int i = 0; i < N; i += 4) {
       process_sample(data[i]);
       process_sample(data[i+1]);
       process_sample(data[i+2]);
       process_sample(data[i+3]);
   }


3. 局部性优化：将频繁访问的变量存储在栈中，减少Cache Miss。

   void calculate(void) {
       int local_var = global_var; // 将全局变量复制到栈中
       // 后续使用local_var
   }


3、编译器优化与代码生成

调优方向：编译选项调优、内联函数与特定指令集优化。

编译器配置：

• GCC优化选项：

  -O3 -ffast-math -march=armv7-a -mfpu=neon-vfpv4


• 内联函数：使用__attribute__((always_inline))强制内联关键函数。

  static inline uint32_t multiply(uint32_t a, uint32_t b) {
      return a * b;
  }


• NEON指令优化：利用ARM NEON指令加速图像处理。

  #include <arm_neon.h>
  void image_filter(uint8_t* src, uint8_t* dst, int size) {
      int i = 0;
      for (; i < size; i += 16) {
          uint8x16_t vec = vld1q_u8(src + i);
          vec = vaddq_u8(vec, vdupq_n_u8(50));
          vst1q_u8(dst + i, vec);
      }
  }


4、实时性分析与优化

调优方向：任务执行时间统计、最坏情况执行时间（WCET）分析。

工具链实践：

1. 任务时间统计：使用vTaskGetRunTimeStats()分析任务CPU占用率。

   char buffer[1024];
   vTaskGetRunTimeStats(buffer);
   printf("Task stats:\n%s", buffer);


2. WCET分析：基于抽象解释技术，分析工业控制代码的最坏执行路径。



RTOS内核深度剖析

Jean J. Labrosse在《嵌入式实时操作系统μC/OS-III》中指出，RTOS的核心价值在于实现「可预测的任务调度」。

嵌入式软件工程师进阶可以考虑从「会用RTOS」到「理解RTOS设计原理」，掌握内核裁剪、调度算法优化及实时性分析。

对于想要进阶的嵌入式软件工程师，应重点关注以下三个层面：

1. 内核裁剪与定制
   分析FreeRTOS的configUSE_PORT_OPTIMISED_TASK_SELECTION配置项，理解硬件前导零指令对调度效率的影响。
   实践案例：在STM32F767开发板上，通过关闭configUSE_TRACE_FACILITY将内核代码体积从12KB缩减至8KB。

2. 调度算法优化

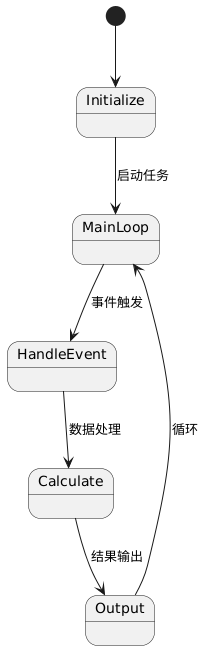

   如实现基于优先级的抢占式调度与时间片轮转的混合模式，降低任务切换延迟。如图：



3. 实时性分析工具

   如掌握vTaskGetRunTimeStats函数的使用，分析任务执行时间分布。如ADC 采样任务通过 DMA 优化，降低CPU占用。

嵌入式安全体系构建

OWASP在《嵌入式安全指南》中指出，80%的物联网漏洞源于固件更新机制缺陷。嵌入式软件工程师进阶可以考虑从「功能实现」到「安全设计」，掌握加密算法、安全启动及渗透测试技术。

1. 加密算法实战

   • 使用AES-256-CBC模式加密传感器数据，代码示例：

   #include <aes.h>
   uint8_t key[] = "12345678901234567890123456789012";
   uint8_t iv[] = "0123456789abcdef";
   aes_context ctx;
   aes_init(&ctx, key, 256);
   aes_crypt_cbc(&ctx, AES_ENCRYPT, data_len, iv, data, encrypted_data);


2. 安全启动实现

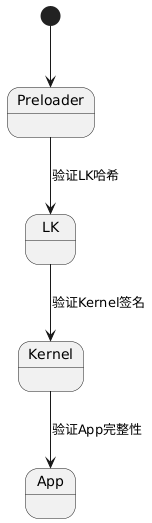

   • 基于信任链的启动流程：



   • 工具链：例如使用TI Uniflash生成加密镜像，通过eFuse存储密钥。

3. 渗透测试实践

   • 模拟攻击：例如使用Metasploit的 auxiliary/scanner/ssh/ssh_login模块爆破设备SSH密码。
   • 防御措施：设置登录失败次数限制，启用SSH密钥认证。

系统架构设计

《嵌入式系统设计：基于C语言的模块化编程》中强调，分层架构可将代码维护成本降低40%。

嵌入式软件工程师进阶可以考虑从「模块化编程」到「分层架构设计」，掌握状态机、分层模型及设计模式。

1. 分层架构实践

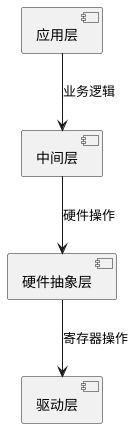

   • 四层架构模型：



   例如：工业控制系统中，将Modbus协议栈封装在中间层，实现与硬件无关的通信逻辑。

2. 状态机设计

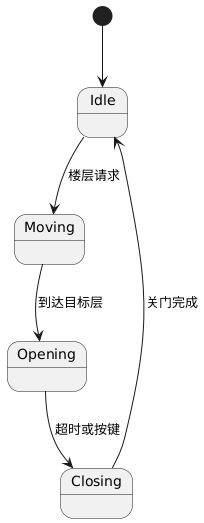

   例如：电梯控制系统使用状态机进行管理各状态。状态转移图：



3. 设计模式应用

   • 工厂模式：动态创建不同类型的传感器驱动。
   • 单例模式：确保全局唯一的日志记录器实例。
   • 往期相关文章： 嵌入式编程模型 | 观察者模式
   • 往期相关文章： 嵌入式编程模型 | MVC模型
   • ......

功耗管理

TI在《低功耗设计白皮书》中指出，软件策略对系统功耗的影响占比可达40%以上，需从代码效率、任务调度和硬件协同三个维度展开深度优化。

嵌入式软件工程师进阶可以考虑从「硬件驱动」到「软件策略」，掌握动态电压频率调节（DVFS）、睡眠模式优化、外设动态管理及RTOS功耗调度技术，实现嵌入式软件的能效跃升。

往期相关文章：一些低功耗软件设计的要点！

1、动态电压频率调节（DVFS）

基于Linux cpufreq子系统和RTOS动态调整CPU频率，平衡性能与功耗。

1. Linux系统DVFS配置

   • 使用cpufreq子系统实现频率动态调整：

     # 查看可用频率档位
     cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_available_frequencies
     # 设置ondemand策略
     echo "ondemand" > /sys/devices/system/cpu/cpu0/cpufreq/scaling_governor


2. RTOS轻量级DVFS实现

   • 在FreeRTOS中自定义频率调整接口：

     void vTaskAdjustFrequency(uint32_t freq) {
         if (freq > MAX_FREQ) freq = MAX_FREQ;
         if (freq < MIN_FREQ) freq = MIN_FREQ;
         HAL_RCC_ClockConfig(freq, RCC_PLLSOURCE_HSE);
     }


2、睡眠模式优化与唤醒机制设计

1. 深度睡眠模式配置

   • STM32L476的Stop模式配置：

     RCC->APB1ENR1 |= RCC_APB1ENR1_PWREN; // 使能电源接口
     PWR->CR3 |= PWR_CR3_SCUDS;            // 配置深睡眠模式
     HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);


2. 唤醒事件管理

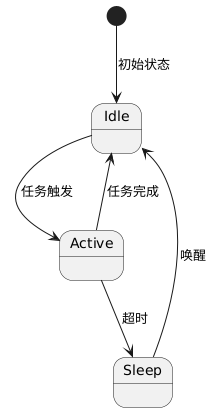

   • 多源唤醒状态机：



3. 功耗敏感型外设协同

   • 如Nordic nRF52840的PPI硬件控制：

     NRF_PPI->CH[0].EEP = (uint32_t)&NRF_GPIO->EVENTS_PIN0;
     NRF_PPI->CH[0].TEP = (uint32_t)&NRF_SPI0->TASKS_START;
     NRF_PPI->CHENSET = 1 << 0; // 使能PPI通道


3、外设动态管理与功耗建模

1. 外设功耗分析

   • 使用专用仪器记录电流波形，识别异常功耗点。

2. 动态启停策略

   • 工业相机系统的外设管理：

     void Camera_Init(void) {
         HAL_GPIO_WritePin(CAM_PWDN_GPIO_Port, CAM_PWDN_Pin, GPIO_PIN_RESET); // 唤醒相机
         HAL_Delay(100);
         Camera_Configure();
     }

     void Camera_Deinit(void) {
         HAL_GPIO_WritePin(CAM_PWDN_GPIO_Port, CAM_PWDN_Pin, GPIO_PIN_SET); // 关闭相机
     }


3. 功耗行为建模

   • 建立状态机功耗模型：



4、RTOS功耗调度与任务优化

1. Tickless Idle模式

   • FreeRTOS配置：

     #define configUSE_TICKLESS_IDLE 1
     #define configEXPECTED_IDLE_TIME_BEFORE_SLEEP 100 // 预期空闲时间（ms）


2. 任务优先级与功耗平衡

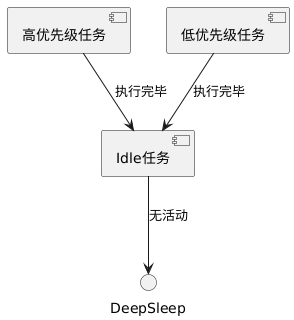

   • 任务调度策略：



3. 功耗敏感型算法设计

   • 优化FFT算法的内存访问模式：

     void FFT_Optimized(float *data, int n) {
         for (int i = 0; i < n; i += 4) {
             float a = data[i];
             float b = data[i+1];
             // 向量化计算
         }
     }


以上就是本次的分享，嵌入式软件的进阶方向肯定不仅是以上列出的几点。实际需要结合自己的行业相关或是发展方向进行对应学习。

如果觉得文章有帮助，欢迎转发！
