TFT_LCD 驱动芯片 SSD1963QL9

1、背景

项目中实际用到这个LCD驱动模块，感觉对这个驱动模块还不太熟悉，因此文章成型于熟悉过程，如有错漏，请各位同行指正。

1.0 参考资料

https://blog.youkuaiyun.com/qq_40860986/article/details/89173603https://blog.youkuaiyun.com/qq_40860986/article/details/89173603

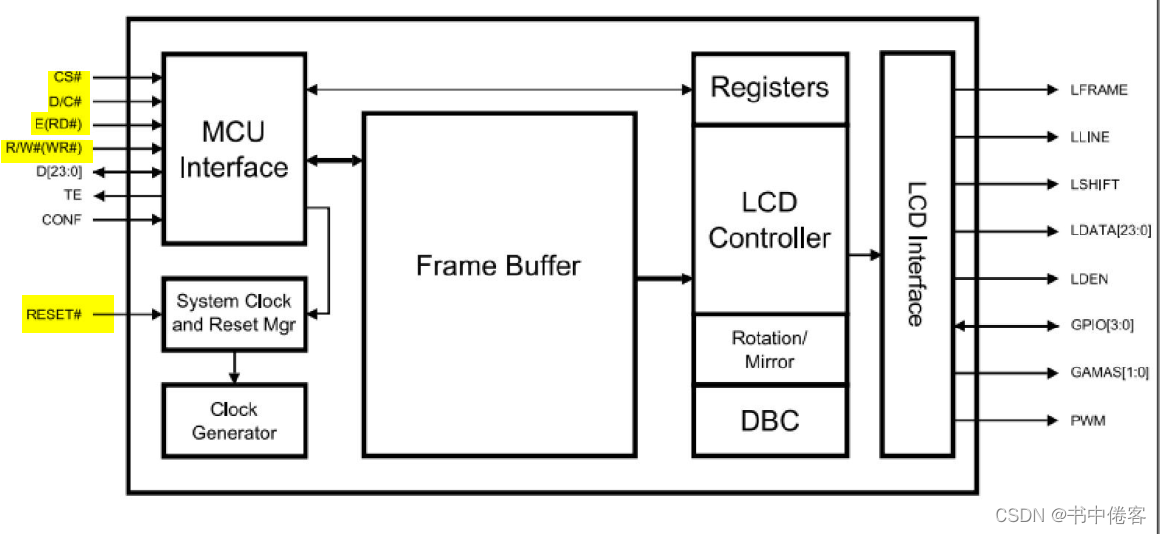

1.1 框图

我用的是SSD1963QL9 128pin LQFP封装。

 单片机接口连接了MCU和SSD1963绘图控制器。通过conf引脚单片机接口可将配置为6800模式和8080模式。confg引脚连接vddio，则配置为8080模式，我们就用这种方式。config引脚连接vssio，单片机接口将被配置为6800模式。

80并口全称8080并口协议，是由因特尔公司提出。与摩托罗拉的6800并口接口协议不同在于控制线。

8080是通过"读使能RE"和写使能"WE"两条控制线进行读写操作；

6800是通过"总使能E"和读写选择(W/R)两条控制线进行读写操作。

SSD1963作为LCD驱动芯片，且自带LCD GRAM(显存)。 采用16位，8080并口模式，MCU侧有用的信号线包括CS(片选信号)、RS(数据/命令选择信号)、RD(读使能信号)、WR(写使能信号)、D[0~15]16位双向数据信号、TE信号、RST复位信号。

FSMC(EXMC) DS脚作为地址信号。即往两个地址写16bit数，这两个地址分别写命令和数据。

2 命令表

SSD1963命令集较多。我们以初始化流程和为例，看使用到的命令是如何操作的

2.1 初始化流程

硬件Reset--》设置时钟--》软件复位--》配置LCD参数

设置时钟，时钟输入经锁相环倍频后作为SSD1963系统时钟，分两步操作

2.1.1 设置锁相环set_pll_mm——(0xE2)

 由上图可知，倍频系数范围0~127，默认45， 分频系数范围为0~15，默认3。

PLL 频率 = (refrence clock)*(M+1)/(N+1)

如:

参考时钟为10MHz,要倍频到120MHz===》120 = 10 * 36 /3; 则M=35，N=2

CMD ===》0x00E2

PARA1 ===》0x0023

PARA2 ===》 0x0002

PARA3 ===》0x0004

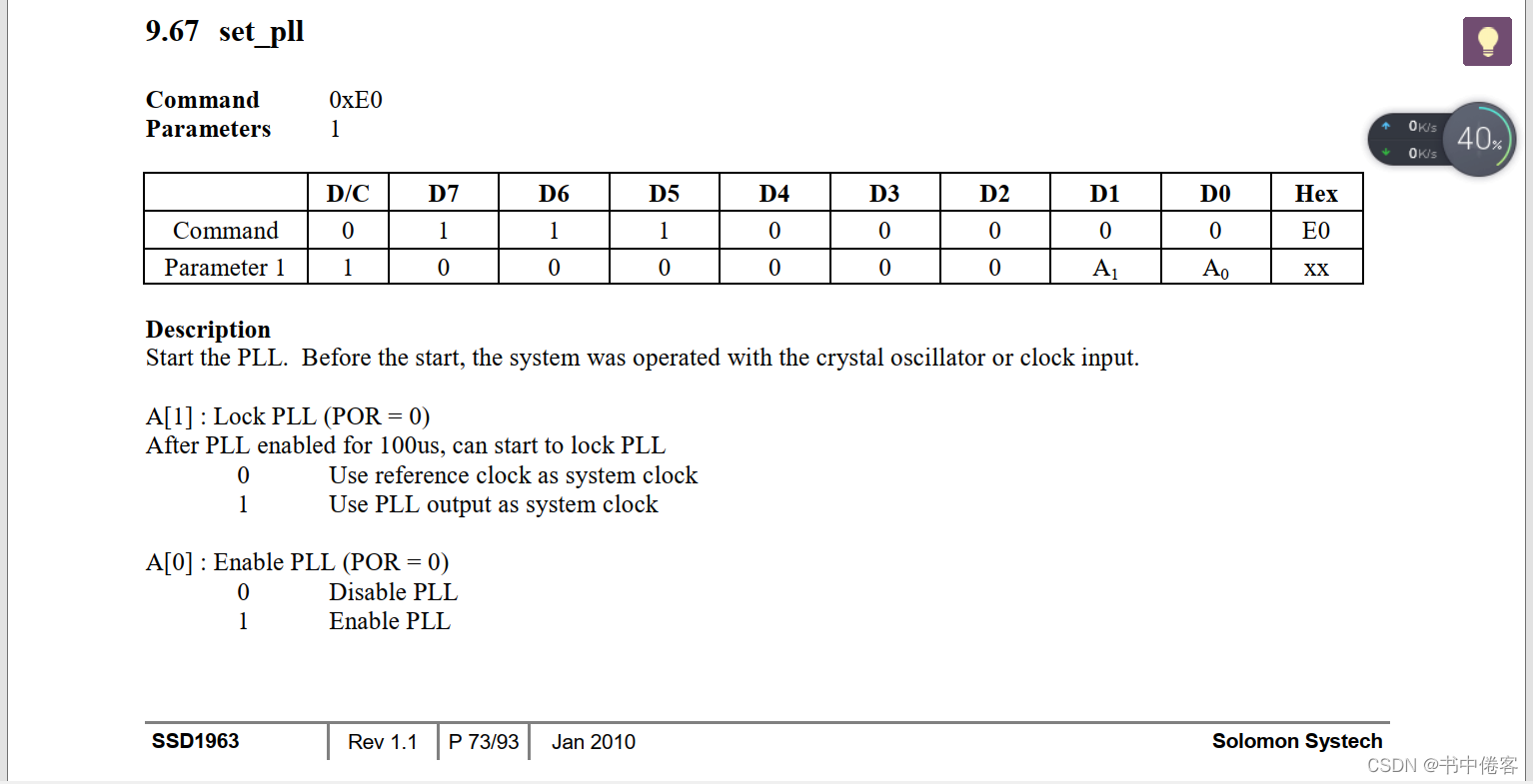

 2.1.2 启动PLL set_pll(0xE0)

在启动PLL之前，系统时钟源是晶振或时钟输入。

将PLL作为系统时钟，且使能PLL

CMD===>0x00E0

PARA1===>0x0003

2.1.3软件复位


CMD===》0x01

delay(5);

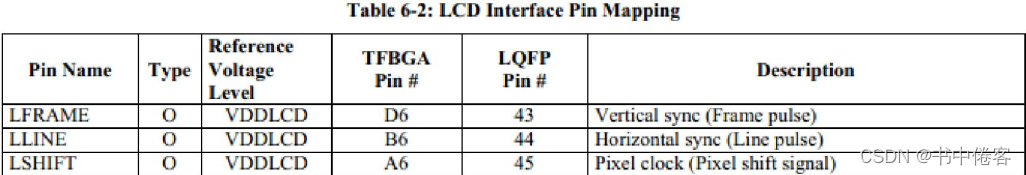

 接下去就是配置LCD参数，主要是LCD侧接口相关

2.1.4、设置像素时钟set_lshift_freq (0xE6)

LCDC_FPR[19:0]

LCD侧并口：像素时钟=PLL*(LCDC_FPR+1)/2^20

120*(0x280000)/2^20 = 0x12c = 300MHz

2.1.5 设置LCD模式

2.1.6 垂直同步周期

2.1.7 水平同步周期

2.1.8 设置像素位数

2.1.9 关闭显示

2.2 图片显示

写显存写数据--》显示--》背光控制
