通过EBI总线（8080时序）驱动TFTLCD屏（SSD1963控制器）原理及代码详解

一、EBI总线介绍

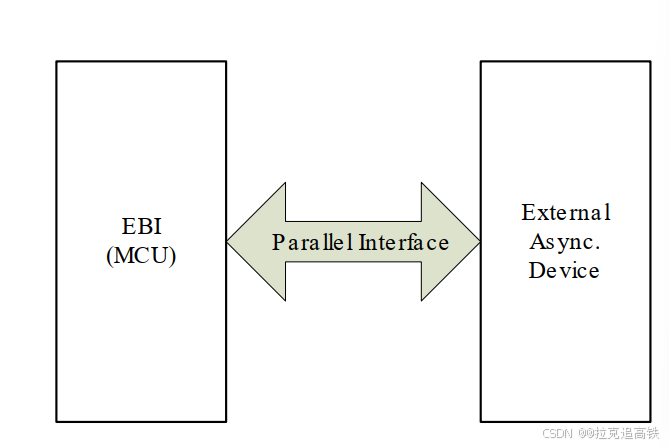

EFM32的外部接口总线接口EBI是一个并行地址、数据总线接口，它提供了一个通用接口与        sram、flash、ADC、lcd等相连接。这个接口通过内存映射的方式映射到了Cortex-M3的地址总线上，这意味着MCU访问外部设备时在逻辑上这些外部设备被视为内存的一部分，这种映射方式使得CPU能够像访问内部内存一样访问外部设备，无需额外的IO级别的操作，直接通过读写内存地址就可以实现对外部设备到的控制。

二、EBI工作模式及相关配置

EBI接口的数据和地址总线是可以复用的，这样减少了引脚数量，我们可以通过调整总线的时序来满足不同种类的外部设备，如LCD、SRAM设备等,注意这些设备都是异步设备，因为EBI外设是不提供时钟线的。

EBI支持三种模式：（1）8 位地址线， 8 位数据线模式。这种模式下， EBI_AD[07:00]被用作数据线， EBI_AD[15:08]用作地址线。不需要复用数据线和地址线，因此不需要任何外部电路。

（2） 16 位地址线， 16 位数据线模式。这种模式下， EBI_AD[15:00]以复用的方式来使用，先当做地址线，然后当做数据线。所以，需要在配合锁存器来实现这种模式，另外，还需要额外的 EBI_ALE， EBI_CSn， EBI_REn 引脚。具体可以参考 EFM32 设备的参考手册。

（3） 24 位地址线， 8 位数据线模式。这种模式下， EBI 总线也必须通过复用地址线和数据线来实现，读写数据的时候也是需要分两步。第一步， EBI_AD[15:08]用来传送地址信号ADDR[23:16]，同时 EBI_AD[07:00]传送 ADDR[15:08]。第二步， EBI_AD[15:08]用来传送地址 ADDR[7:0]， 同时 EBI_AD[07:00]传送 8 位数据， DATA[7:0]。当然，辅助控制引脚EBI_ALE， EBI_CSn， EBI_REn 也需要被用到，用来控制外部锁存芯片。

本文例程只用到了D16A16模式，下面着重讲解：

• 16位地址和16位数据复用：在这种模式下，EBI_AD总线既用于传输地址，也用于传输数据。这意味着地址和数据在同一个总线上分时复用。

• 外部地址锁存器的使用：由于地址和数据复用在同一个总线上，需要一个外部地址锁存器来锁存地址信息，以便外部设备可以正确地使用地址进行数据读写操作。

那么，ALE（Address Latch Enable ）信号是如何实现地址复用的呢?

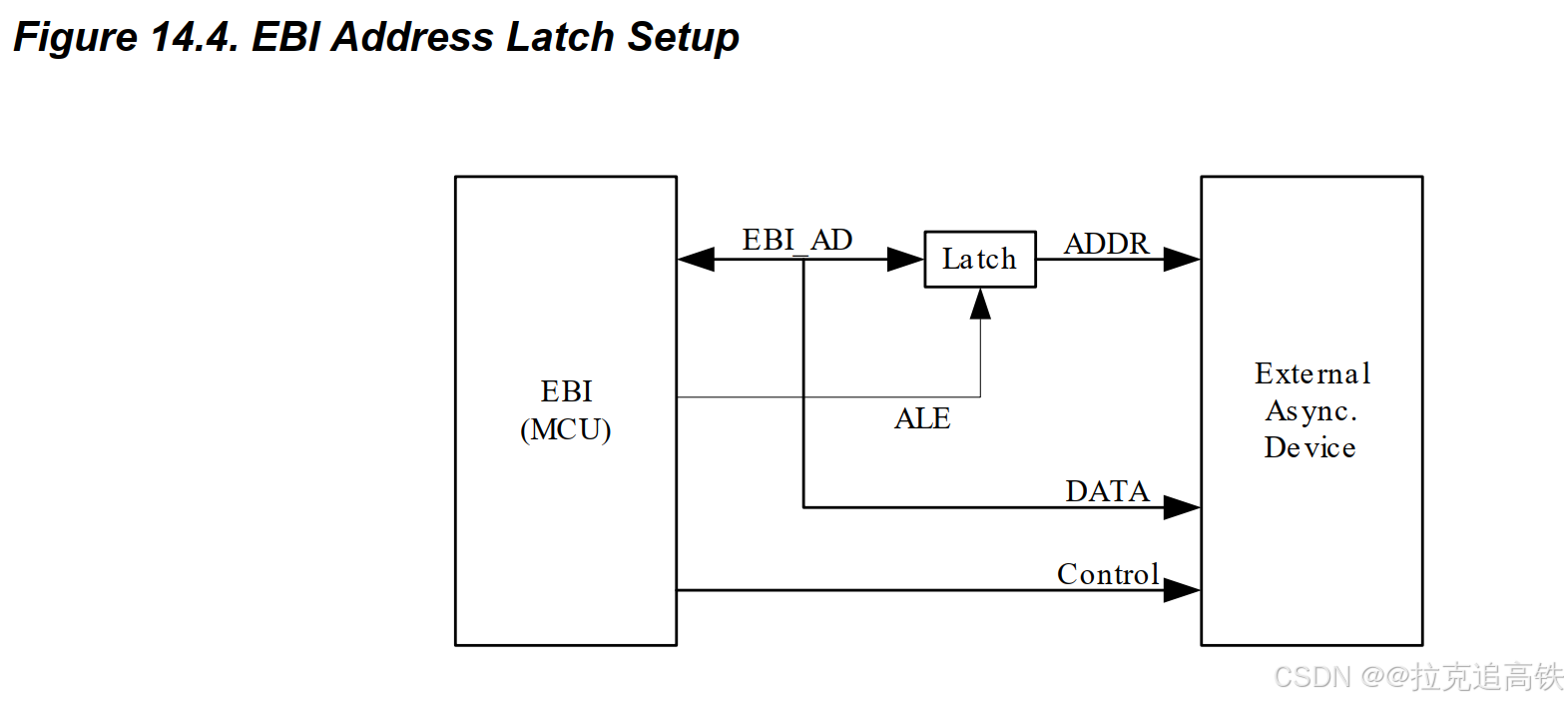

1. 硬件连接如上图：

   • 地址和数据复用总线（EBI_AD）连接到地址锁存器的输入端。ALE信号连接到地址锁存器的使能端。

   • 地址锁存器的输出端连接到外部设备的地址输入端。

2. 时序控制：

   • 当CPU或处理器需要访问外部设备时，它首先将地址信息发送到地址/数据复用总线上，并同时激活ALE信号。

   • 地址锁存器在ALE信号的上升沿检测到地址信息，并在ALE信号的下降沿锁存地址。

   • 锁存器保持地址信息，直到下一个ALE信号到来。

3. 数据传输：

   • 在ALE信号被激活后，处理器可以将总线切换到数据模式，发送或接收数据。
