本文详细介绍了如何在IAR开发环境中，将RT-Thread实时操作系统内核从Flash移动到RAM中执行，以减少bin文件大小并提高执行效率。通过编写链接ICF文件、修改代码段名称和实现搬运函数，成功将特定段落代码放入RAM。同时，展示了修改前后内存分配的对比，并提供了详细的配置步骤和代码示例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

根据网上搜索到的方法，把代码放到 ram中执行，但是一直未能把rt-thread 整个内核放到ram中， context_iar.s 一直在flash中，导致编译出来的bin文件十分的巨大（因为bin文件中，有很多地方的填充 0xff）。

看考文献：1. 【实战经验】IAR下如何让程序在RAM中运行 - STM32/STM8单片机论坛 - ST MCU意法半导体官方技术支持论坛 - 21ic电子技术开发论坛

2. IAR 下将函数指定到RAM中_leumber的博客-优快云博客_iar_data_init3

按照以上的方法都未能把 context_iar.s放到ram中。

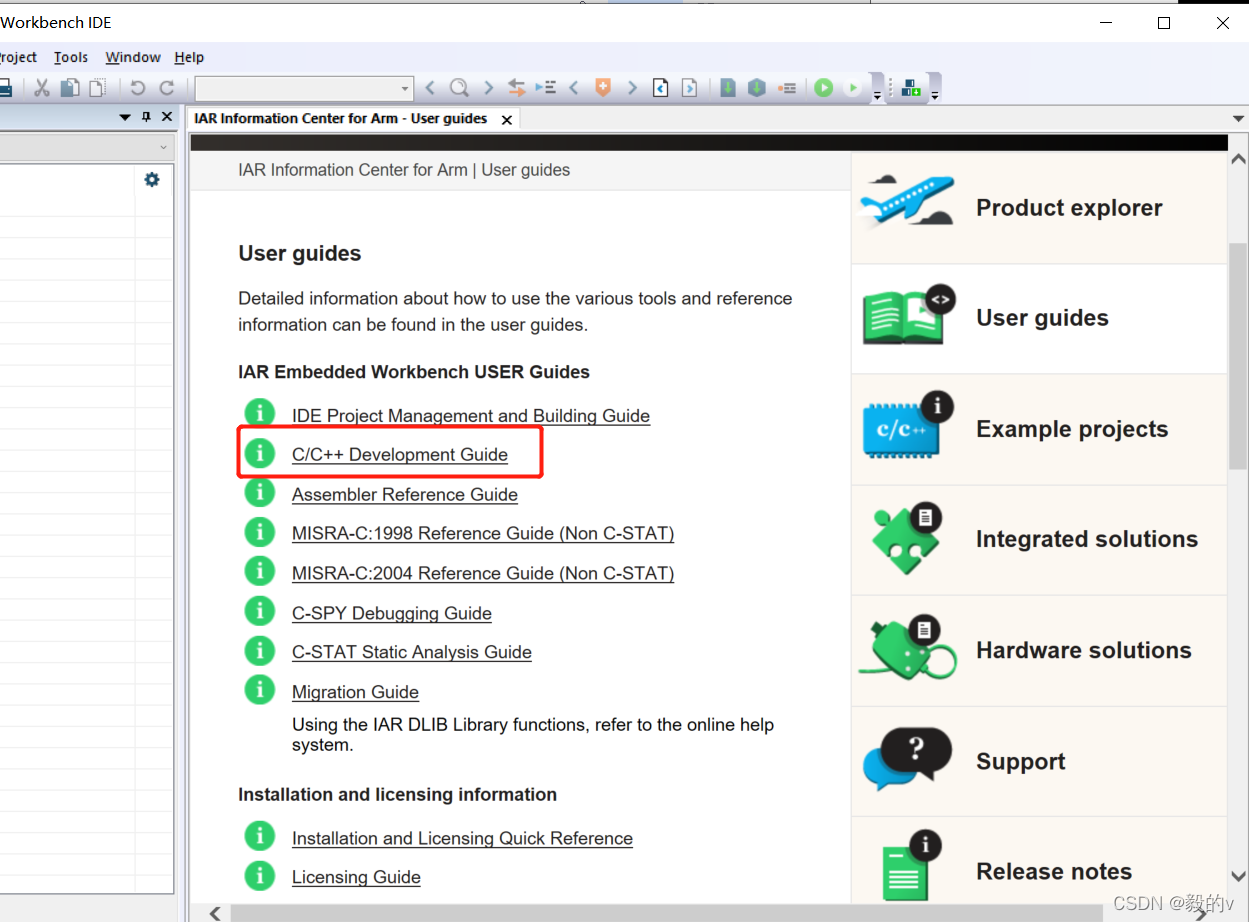

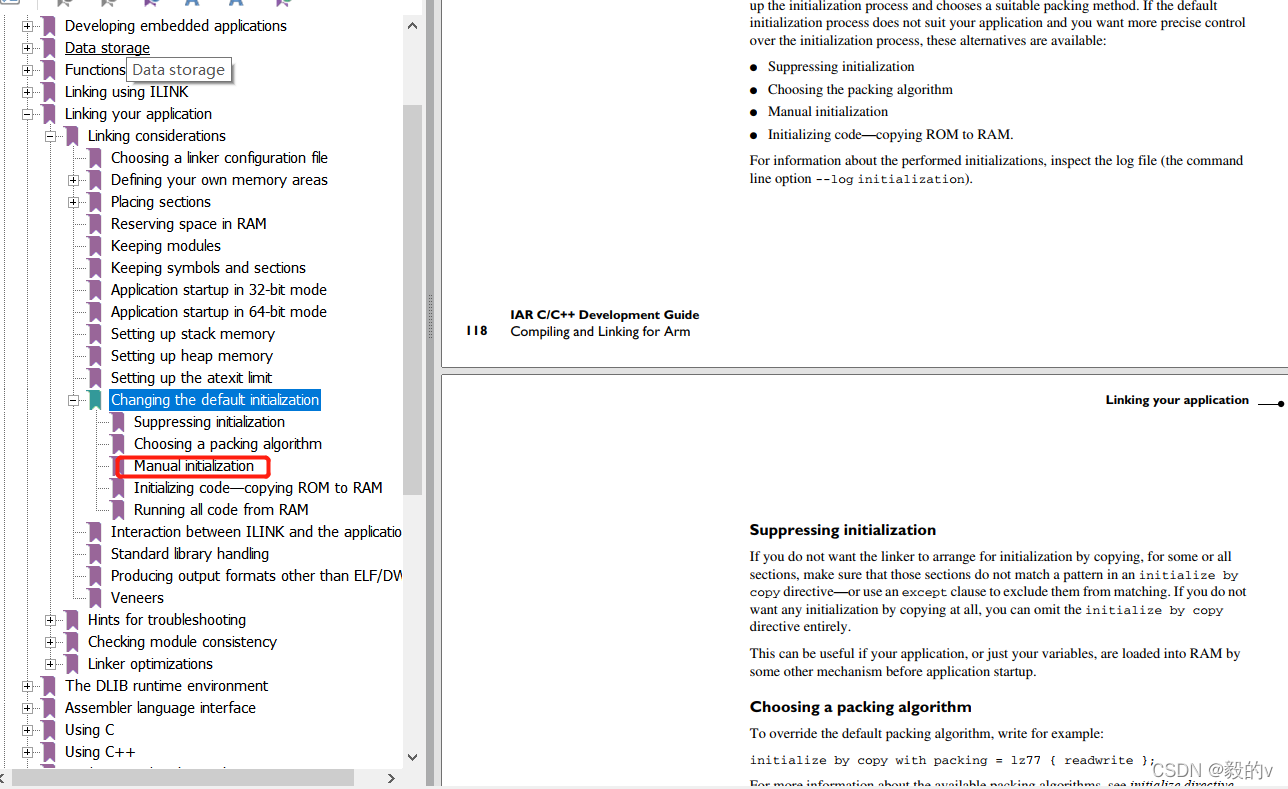

经过后面察看 iar IDE中配套的EWARM_DevelopmentGuide.ENU.pdf。打开路径如下：

根据在 Manual initialization 章节中

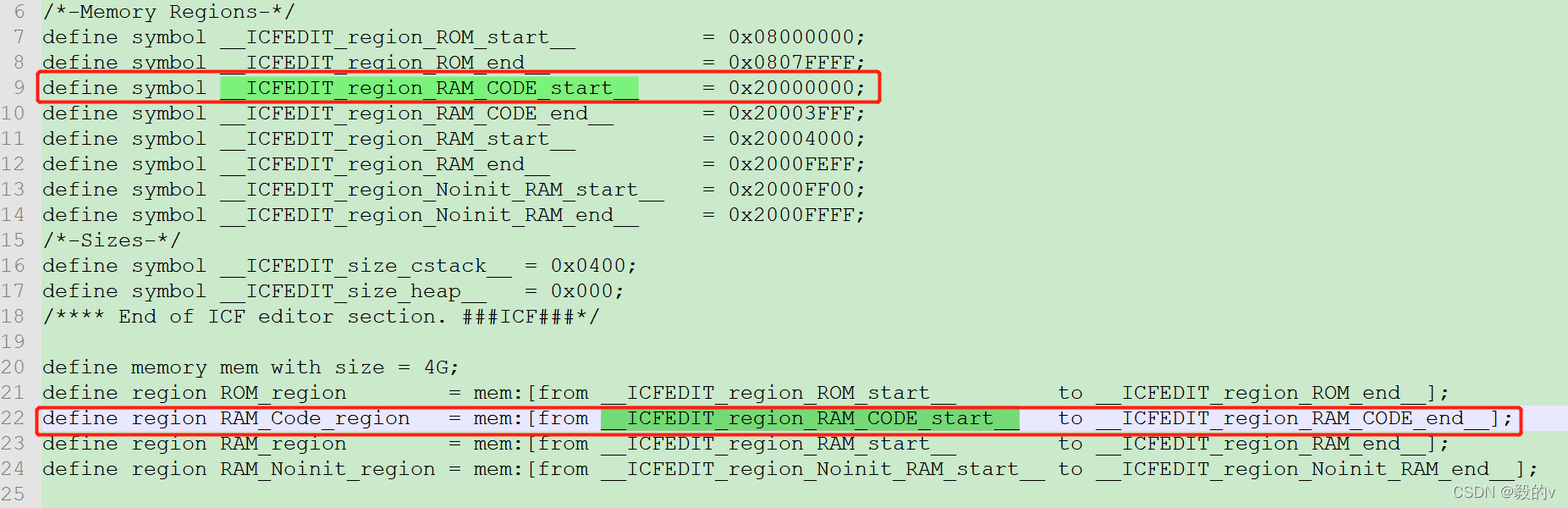

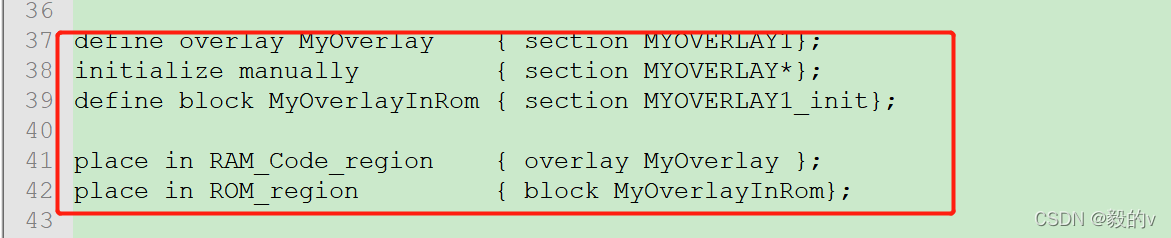

步骤一：编写链接 icf。制定 code 放到 ram的那个位置。

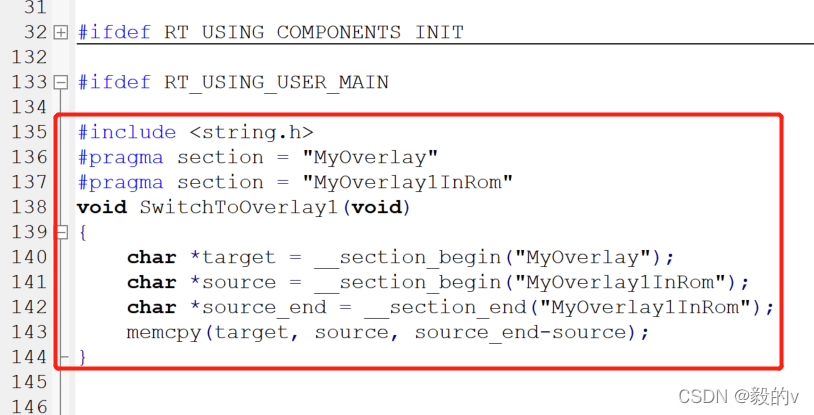

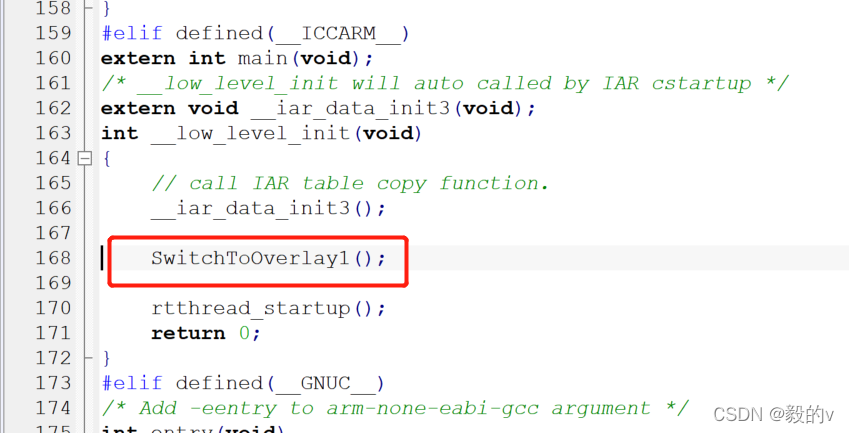

步骤二：在rt-thread 系统components.c中，编写代码，实现 code 搬运到ram中。

调用代码：

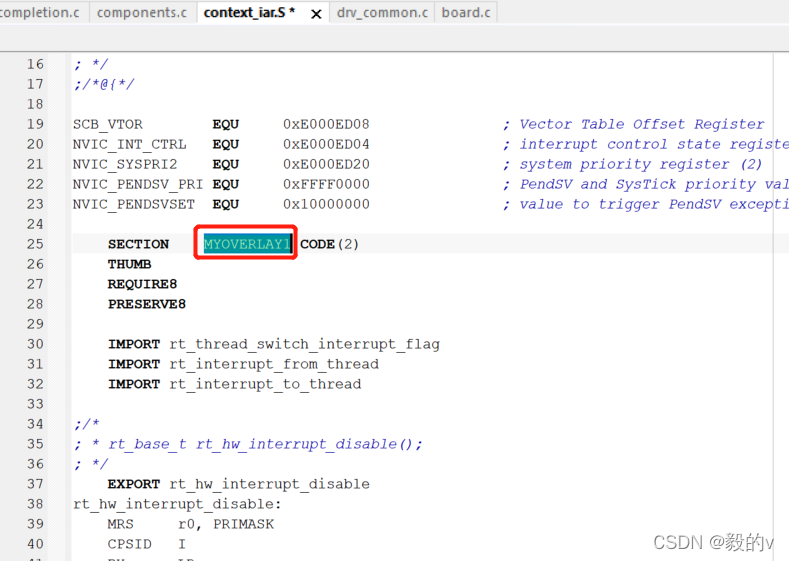

步骤三：修改 context_iar.s 段名 .text 改为 MYOVERLAY1，跟 ICF定义的对应。（注意段名千万不要用 "." 开头，可能是IAR的bug。放.开头就是不行）

经过以上步骤，就实现把 context_iar.s带到ram中。结果如下：

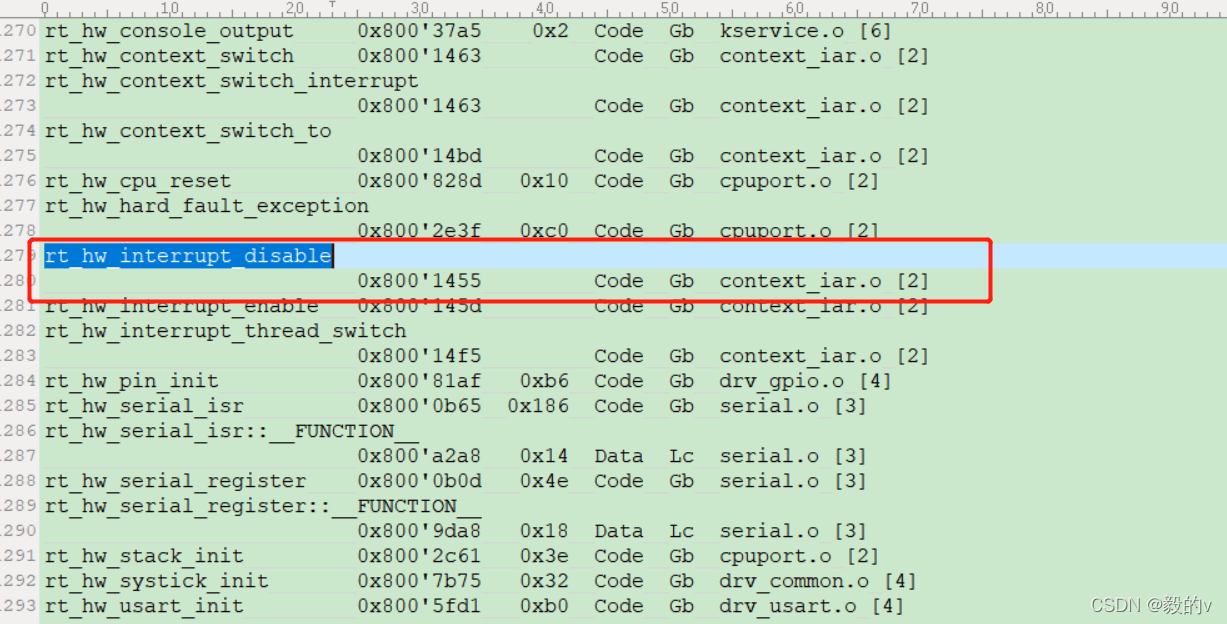

未改之前：

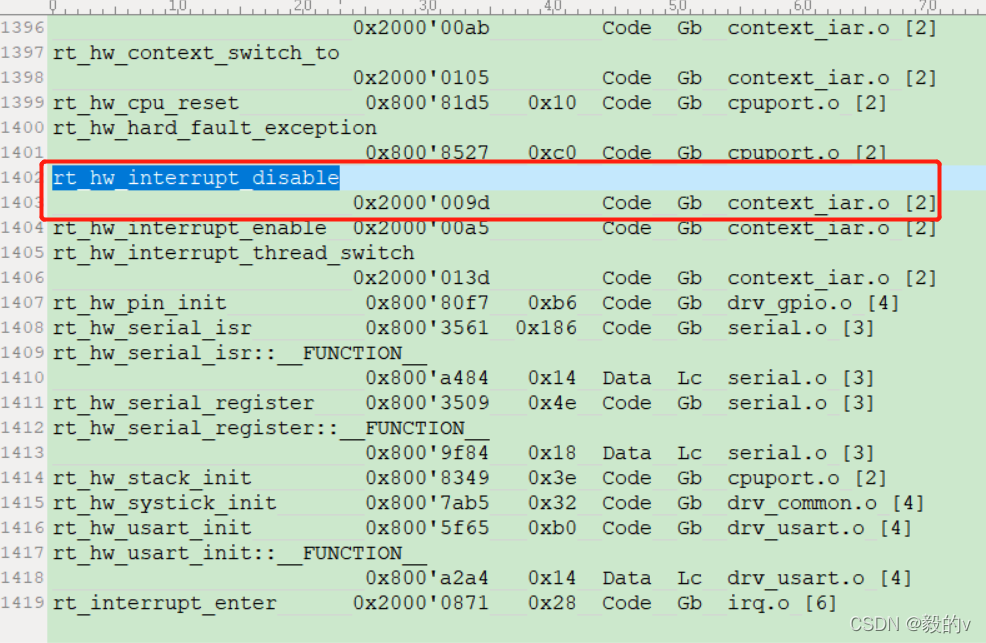

改了之后：

根据以上两个图片，可以看到，context_iar.s 代码放到了ram中。

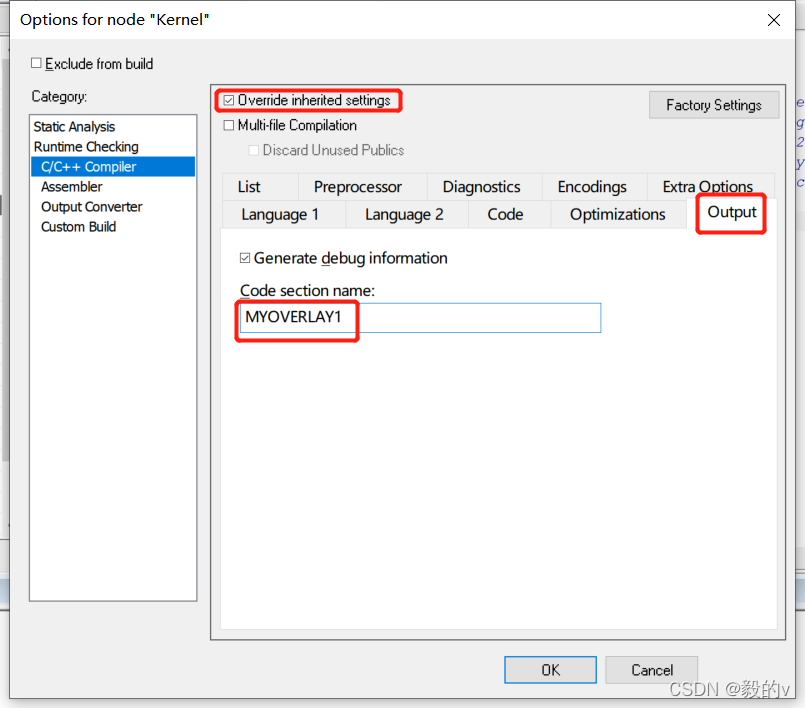

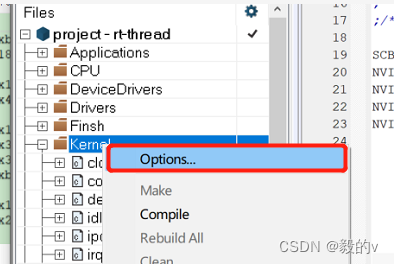

补充，整个内核代码放到ram中，通过工程配置：

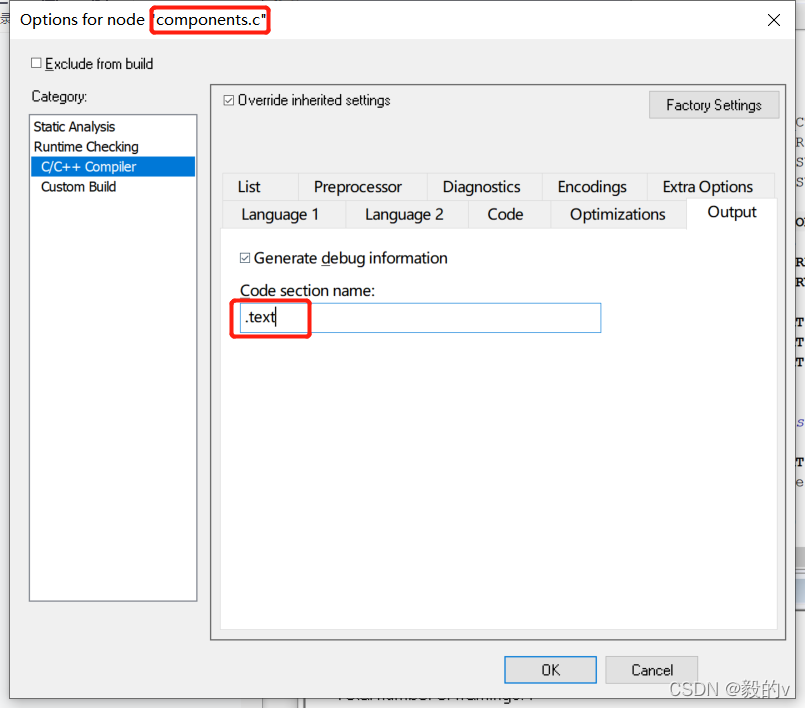

由于components.c中用到了 rt-thread 初始化启动宏，建议代码还是放到 .text中

此是实现方法可能比较笨重，没有这么灵活，如有更多方法，请各位大佬分享。

方便复制：

#include <string.h>
#pragma section = "MyOverlay"
#pragma section = "MyOverlay1InRom"
void SwitchToOverlay1(void)
{
    char *target = __section_begin("MyOverlay");
    char *source = __section_begin("MyOverlay1InRom");
    char *source_end = __section_end("MyOverlay1InRom");
    memcpy(target, source, source_end-source);
}



**************************************************************************************************************************************************************************
/*###ICF### Section handled by ICF editor, don't touch! ****/
/*-Editor annotation file-*/
/* IcfEditorFile="$TOOLKIT_DIR$\config\ide\IcfEditor\cortex_v1_0.xml" */
/*-Specials-*/
define symbol __ICFEDIT_intvec_start__ = 0x08000000;
/*-Memory Regions-*/
define symbol __ICFEDIT_region_ROM_start__          = 0x08000000;
define symbol __ICFEDIT_region_ROM_end__            = 0x0807FFFF;
define symbol __ICFEDIT_region_RAM_CODE_start__     = 0x20000000;
define symbol __ICFEDIT_region_RAM_CODE_end__       = 0x20003FFF;
define symbol __ICFEDIT_region_RAM_start__          = 0x20004000;
define symbol __ICFEDIT_region_RAM_end__            = 0x2000FEFF;
define symbol __ICFEDIT_region_Noinit_RAM_start__   = 0x2000FF00;
define symbol __ICFEDIT_region_Noinit_RAM_end__     = 0x2000FFFF;
/*-Sizes-*/
define symbol __ICFEDIT_size_cstack__ = 0x0400;
define symbol __ICFEDIT_size_heap__   = 0x000;
/**** End of ICF editor section. ###ICF###*/

define memory mem with size = 4G;
define region ROM_region        = mem:[from __ICFEDIT_region_ROM_start__        to __ICFEDIT_region_ROM_end__];
define region RAM_Code_region   = mem:[from __ICFEDIT_region_RAM_CODE_start__   to __ICFEDIT_region_RAM_CODE_end__];
define region RAM_region        = mem:[from __ICFEDIT_region_RAM_start__        to __ICFEDIT_region_RAM_end__];
define region RAM_Noinit_region = mem:[from __ICFEDIT_region_Noinit_RAM_start__ to __ICFEDIT_region_Noinit_RAM_end__];

define block CSTACK    with alignment = 8, size = __ICFEDIT_size_cstack__   { };

initialize by copy { readwrite };
do not initialize  { section .noinit };

place at address mem:__ICFEDIT_intvec_start__ { readonly section .intvec };

place in ROM_region         { readonly };
place in RAM_region         { readwrite, last block CSTACK};
place in RAM_Noinit_region  { readwrite section .noinit};

define overlay MyOverlay    { section MYOVERLAY1};
initialize manually         { section MYOVERLAY*};
define block MyOverlayInRom { section MYOVERLAY1_init};

place in RAM_Code_region    { overlay MyOverlay };
place in ROM_region         { block MyOverlayInRom};
