RPG、ARPG、MMORPG底部经验条自适应的原理、详解

RPG底部经验条自适应原理

在一些大型的RPG中，都能够看到底部有一个经验条的展示，这个地方的经验条直接跟游戏角色的等级挂钩的，是一个比较重要的东西，还是的时候没有觉得这个东西有多么的难。没想到是我太年轻了，这么麻烦。。。

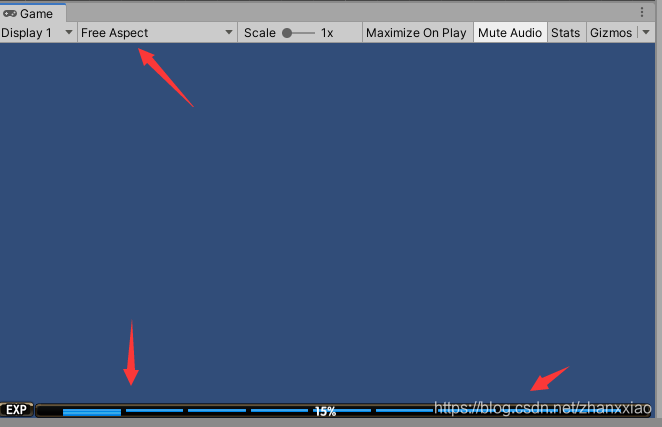

OK 先看效果图。

类似这样的经验条，当你的屏幕分辨率在发生变化的时候，如果不加以处理的话，它是没有办法进行自适应的。

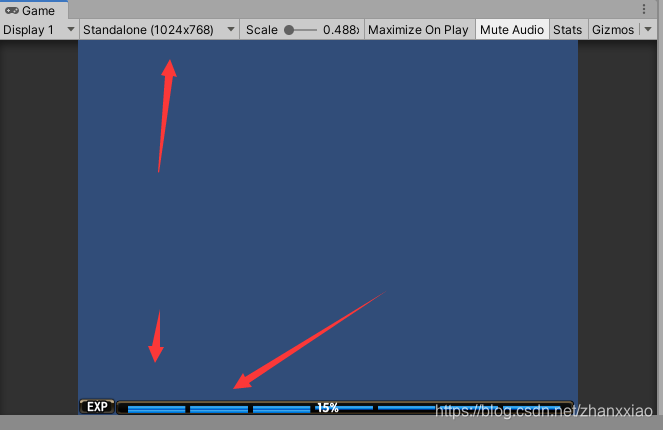

目前的使用的是标准的开发分辨率，那么如果说这样；

那么就不忍直视了。
再或者是这样：

呵呵，都不相信会出现这样的结果。。。
那么这种情况下我们都会去选择解决这个问题…
1、首先去创建一个空的对象。

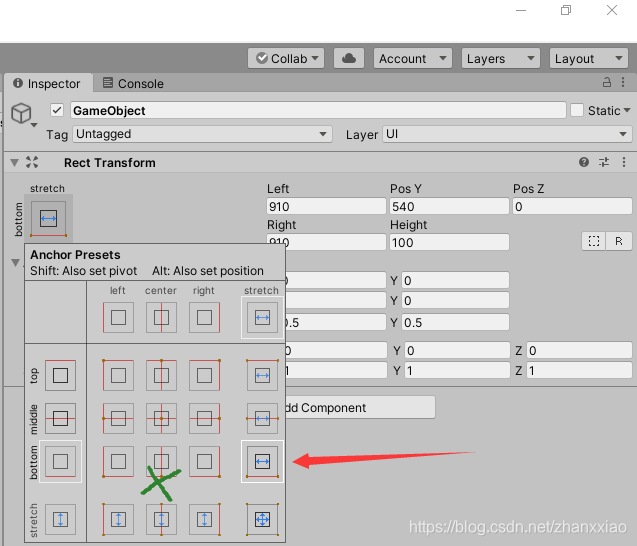

然后将它的Anchors设置为下面铺满。那么有一些同学会问，为神马要这样做呢？
因为我们最后的目标是：不管分辨率发生神马样的变化，我们的经验条都是需要拉伸铺满的！
然后将所有的值 置为0

紧接着在这个对象的下面加上一个图片，作为显示经验的图片

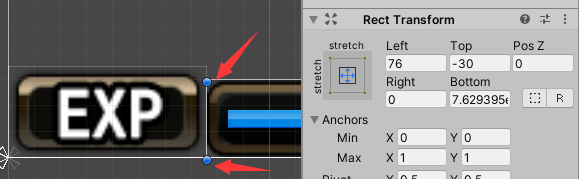

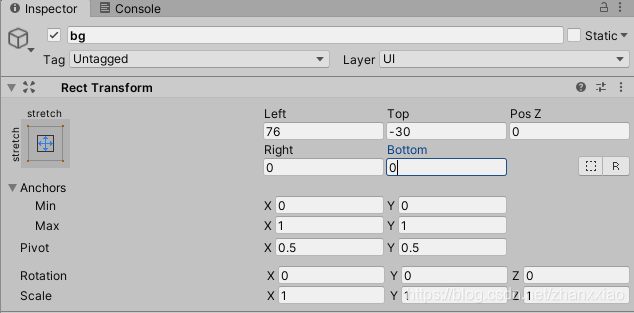

将它的 Anchors设置为钉在相对于父物体的左下角，然后经验条一般都是需要一个经验值背景框进行一个渲染的，那么再加上一个经验值背景框。然后将它进行铺满整个屏幕

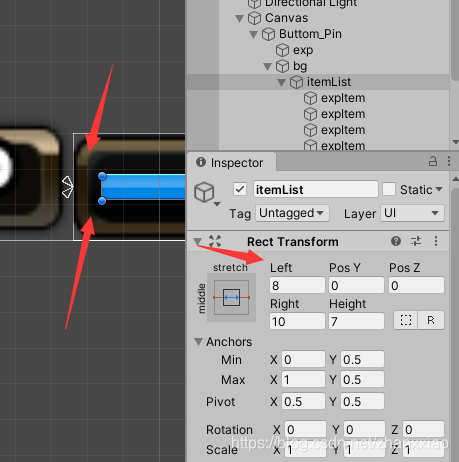

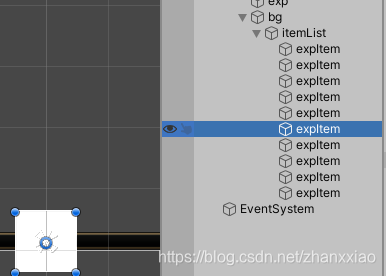

然后这些都完成了以后就是需要一些小块，这里的小块就代表了我们的 经验值，这里我设置了10个，一般来说都是使用10个快代表经验值。那么就是需要在刚刚创建出来的 bg 下面去添加一个item管理器，这里命名为 itemList，为我们的经验条的控制节点。所有的小块都是放在它的下面。然后在它的下面再去创建10个对象，这10 个对象也就代表了我们的每个经验条的值了。创建完成以后会是这个效果：

这个时候使用一个Layout Group进行排序之后就是这个情况，不要慌，这个时候通过给他的父物体添加一个 田字形管理器；也就是 一个 Grid Layout Group

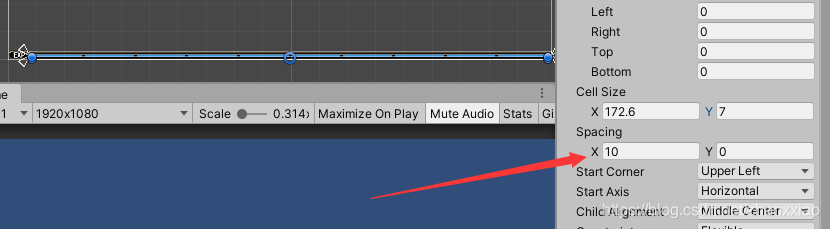

然后设置它的一些参数：（重点）
todo
本质上是设置 Grid Layout Group 的 Cell Size 的 X 轴来作一个自适应
然后将十个 expItem的父物体设置为一个也就是这里的itemList，

紧接着就是我们需要进行一大部分的计算了：
在 1920 * 1080 的分辨率下面得到的 cell Size 的大小是通过计算出来的。那么让这十个条进行均匀的进行分布就是：
公式为：
十个经验条的父物体的长度（itemList） = 十个条加起来总的长度 + 间隙的长度
整个屏幕 1920 = itemList + （bg-itemList） + exp 的长度

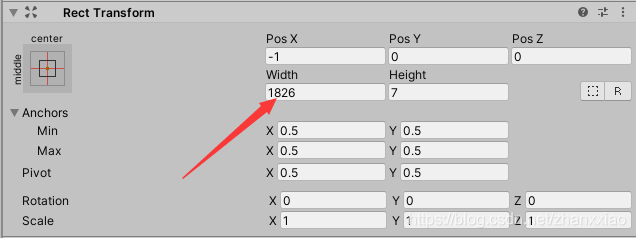

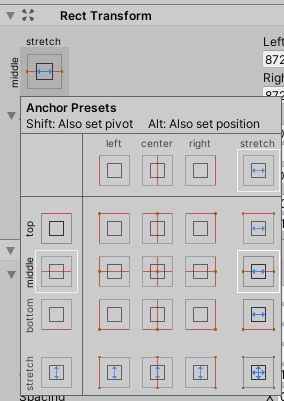

一个比较快捷的方法直接查看整个父物体的长度，直接将 itemList 的Anchors 描点设置为中心，就可以查看整个 长度

那么这个过程就是：

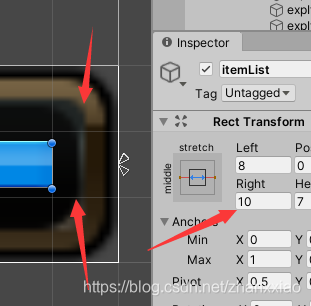

从bg条到左边缘的距离就是 76，

到右边缘的就是 0




公式为：
76 + 8 + 10 + 10 + 90（每一个间隙）= 194
10个块总的长度：1920 - 194 = 1726
每一个小块 ： 1726 / 10 = 172.6
那么得到了公式以后就可以通过算法进行动态的变更尺寸了。

//==========================
// - FileName:      ExpSelf.cs
// - Created:       true.
// - CreateTime:    2020/8/12 17:50:11
// - Email:         1670328571@qq.com
// - Region:        China WUHAN
// - Description:   经验条自适应
//==========================
using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.UI;

public class Constants_Self
{
    //标准宽
    public const int ScreenStandardWidth = 1920;
    //标准高
    public const int ScreenStandardHeight = 1080;
}

public class ExpSelf : MonoBehaviour
{
    public Transform expPrgTrans;
    private void Update()
    {
        RefreshUI();
    }

    /// <summary>
    /// 刷新 UI
    /// </summary>
    private void RefreshUI()
    {
        GridLayoutGroup layoutGroup = expPrgTrans.GetComponent<GridLayoutGroup>();
        //拿到 UI 针对 标准尺寸的缩放比例
        //标准高除以当前屏幕高度、
        float globaRate = 1.0f * Constants_Self.ScreenStandardWidth / Screen.width;
        //计算屏幕宽度
        float screenWidth = Screen.width * globaRate;
        float width = (screenWidth - 194) / 10;
        //指定宽高
        layoutGroup.cellSize = new Vector2(width, 7);
    }
}

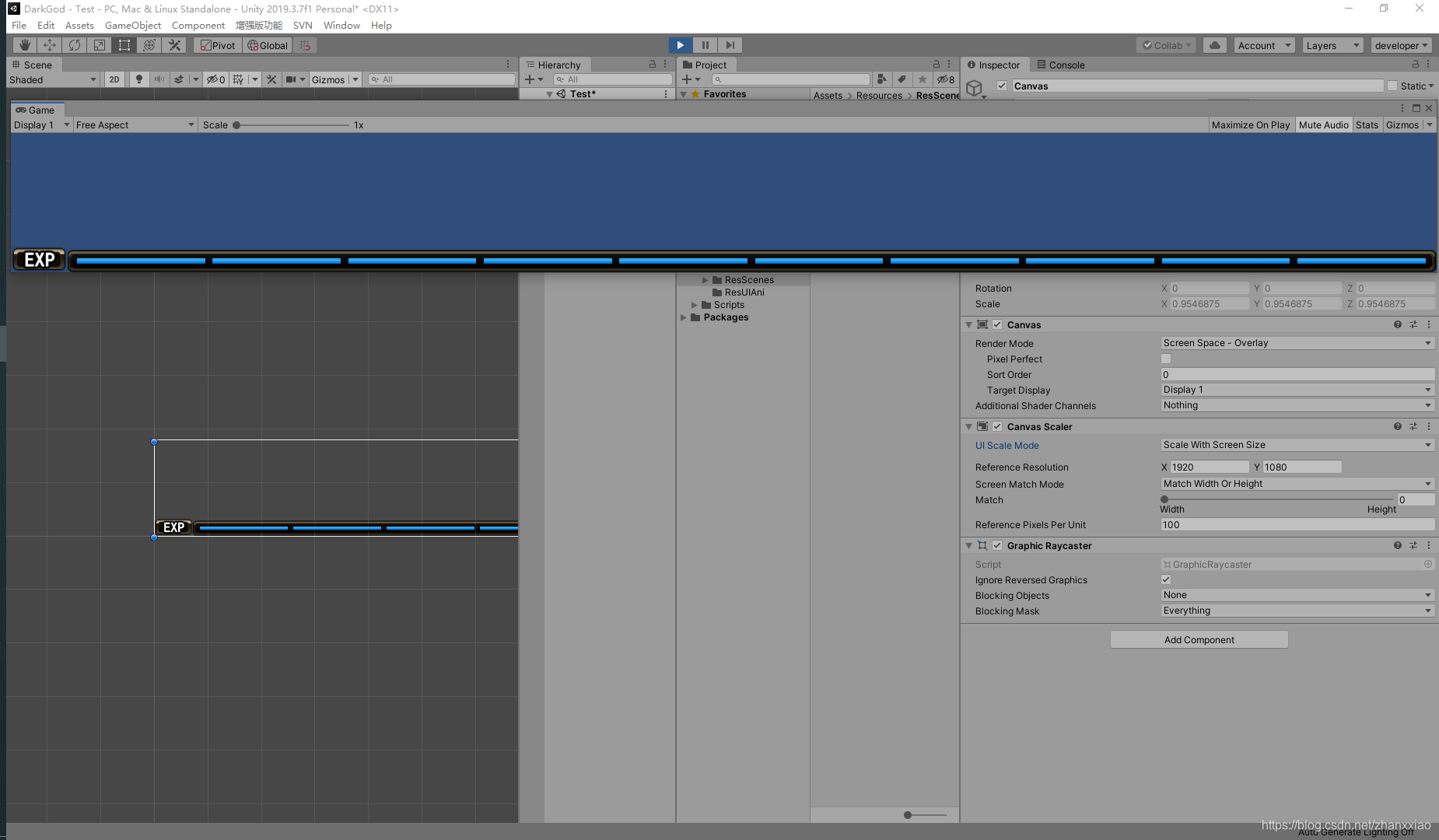

最后看一下效果：


经验条自适应就做完了
