LVS模式配置

DR模式

流程
client->DS->prerouting(源IP->CIP//目标IP->VIP)->INPUT->IP不变(源MAC->DSMAC//MAC->目标RS MAC)->postrouting->RS->lo->eth0->client

LVS调度器
安装ipvsadm

yum install ipvsadm -y

在这里插入图片描述

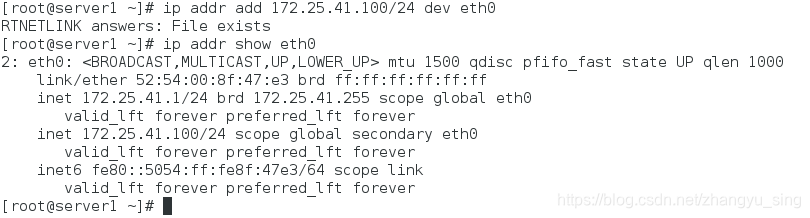

添加VIP 172.25.41.100/24

ip addr add 172.25.41.100/24 dev eth0

在这里插入图片描述
编辑文件/etc/sysconfig/ipvsadm-config

#设置重启自动保存现有设置
IPVS_SAVE_ON_RESTART="yes"

在这里插入图片描述
创建文件

touch /etc/sysconfig/ipvsadm

配置策略，指定算法为轮询算法

ipvsadm -A -t 172.25.41.100:80 -s rr
ipvsadm -a -t 172.25.41.100:80 -r 172.25.41.3:80 -g
ipvsadm -a -t 172.25.41.100:80 -r 172.25.41.2:80 -g

重启服务，查看结果

systemctl restart ipvsadm.service
cat /etc/sysconfig/ipvsadm

在这里插入图片描述
Real Server

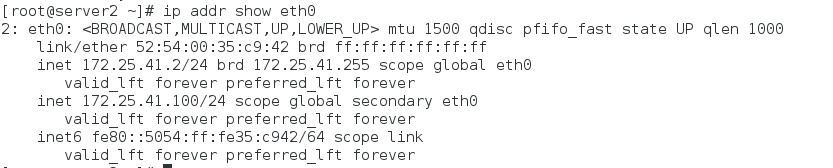

客户机加上同样的VIP 172.25.41.100

不轮询的解决办法（DDos攻击）
查看arp协议，查看MAC地址映射

arp -a|grep 172.25.41.100

在这里插入图片描述
安装arptables

yum isntall arptables -y

在这里插入图片描述

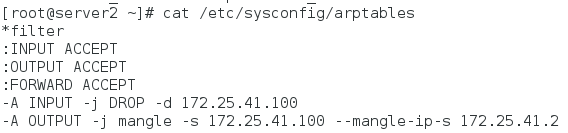

添加策略并保存

# 添加策略
arptables -A INPUT -d 172.25.41.100 -j DROP
arptables -A OUTPUT -s 172.25.41.100 -j mangle --mangle-ip-s 172.25.41.2
# 保存策略
arptables-save > /etc/sysconfig/arptables

在这里插入图片描述
重启arptables服务

systemctl restart arptables

TUN模式

LVS调度器
安装模块

modprobe ipip

清除配置

ipvsadm -C

在这里插入图片描述

添加IP地址至tunl0网卡

ip addr del 172.25.41.100/24 dev eth0
ip addr add 172.25.41.100/24 dev tunl0
ip link set up   tunl0

在这里插入图片描述
设置调度策略

ipvsadm -A -t 172.25.41.100:80 -s rr
ipvsadm -a -t 172.25.41.100:80 -r 172.25.41.2:80 -i
ipvsadm -a -t 172.25.41.100:80 -r 172.25.41.3:80 -i

在这里插入图片描述

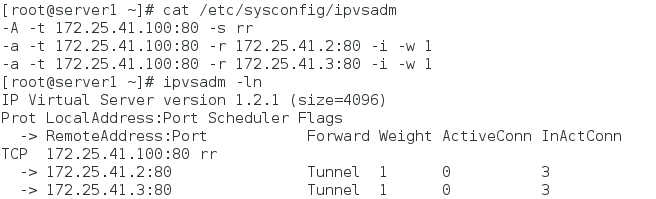

调度策略生效

systemctl restart ipvsadm.service
cat /etc/sysconfig/ipvsadm
ipvsadm -ln

在这里插入图片描述
Real Server
添加模块

modprobe ipip

添加VIP至tunl0

ip addr del 172.25.41.100/24 dev eth0
ip addr add 172.25.41.100/24 dev tunl0
ip link set up tunl0

在这里插入图片描述

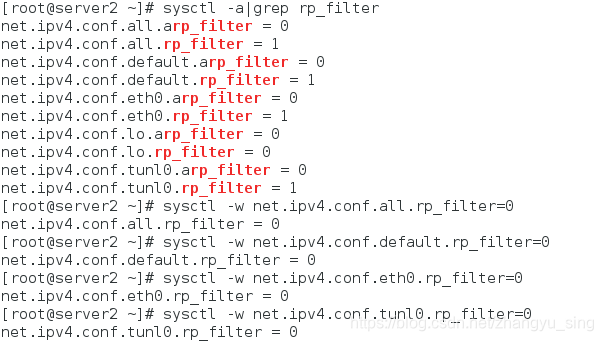

消除反向过滤的影响

sysctl -a|grep rp_filter
sysctl -w net.ipv4.conf.all.rp_filter=0
sysctl -w net.ipv4.conf.default.rp_filter=0
sysctl -w net.ipv4.conf.eth0.rp_filter=0
sysctl -w net.ipv4.conf.tunl0.rp_filter=0

在这里插入图片描述

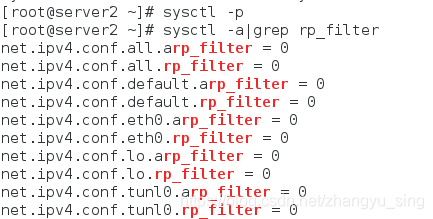

配置生效

 sysctl -p

在这里插入图片描述

NAT模式

主机添加外部IP–172.25.41.1(两块网卡需要设置内核转发net_ipv4_forward=1)

ip addr add 172.25.254.141/24 dev eth0

设置策略

ip -A -t 172.25.254.141:80 -s  rr
ip -a -t 172.25.41.2:80 -r 172.25.41.2:80 -m
ip -a -t 172.25.41.2:80 -r 172.25.41.3:80 -m

为真实服务器添加网关172.25.41.1

HA配置

先依照以上内容配置为LVS的模式DR

ldirectord

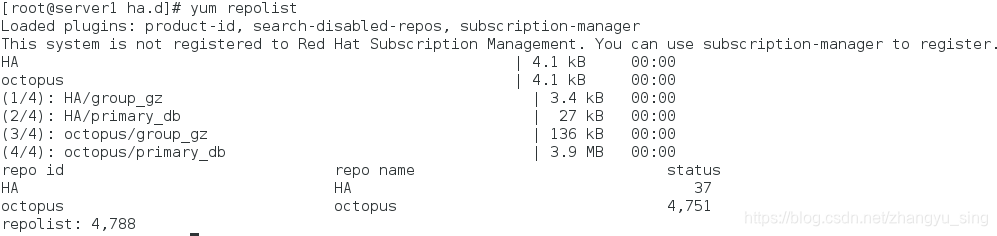

编辑/etc/yum.repo.d,配置高可用的yum源

[HA]
name=HA
baseurl=http://172.25.41.254/octopus/addons/HighAvailability/
gpgcheck=0

在这里插入图片描述

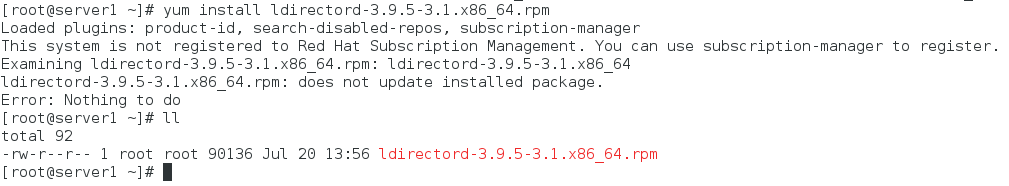

下载安装 ldirectord-3.9.5-3.1.x86_64.rpm

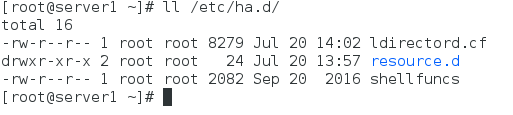

拷贝配置文件示例

cp /usr/share/doc/ldirectord-3.9.5/ldirectord.cf /etc/ha.d/

在这里插入图片描述

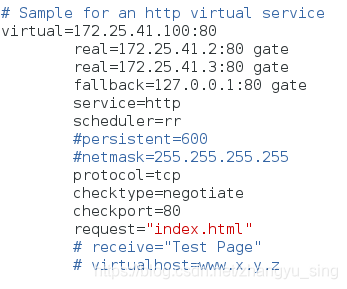

修改内容 /etc/ha.d/ldirectord.cf

virtual=172.25.41.100:80
        real=172.25.41.2:80 gate
        real=172.25.41.3:80 gate
        fallback=127.0.0.1:80 gate
        service=http
        scheduler=rr
        #persistent=600
        #netmask=255.255.255.255
        protocol=tcp
        checktype=negotiate
        checkport=80
        request="index.html"
        # receive="Test Page"
        # virtualhost=www.x.y.z

在这里插入图片描述

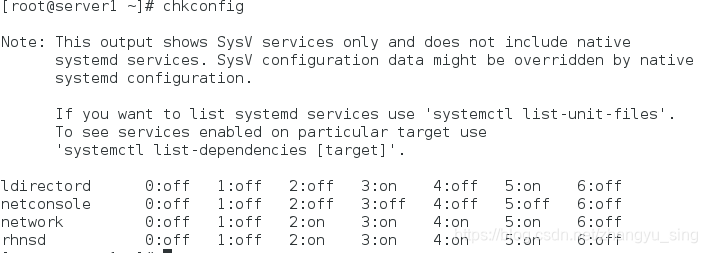

启动服务并查看服务状态

/etc/init.d/ldirectord start
chkconfig

在这里插入图片描述
本机安装apapche配置文件
添加无内容提示

启动本机apache，关闭后端一台RS测试结果

关闭所有RS，测试

keepalived

配置第一台主机

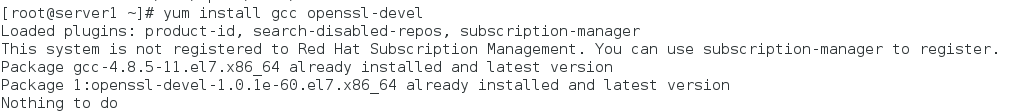

安装gcc以及openssl-devel

yum install -y openssl-devel gcc

在这里插入图片描述
编译安装keepalived

./configure --prefix=/usr/local/keepalived --with-init=systemd
make && make insatll

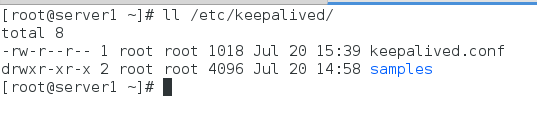

建立软链接

ln -s /usr/local/keepalived/etc/keepalived/ /etc/

在这里插入图片描述

关闭ldirectord服务

/etc/init.d/ldirectord stop
chkconfig ldirectord off

删除LVS网络地址

ip addr del 172.25.41.100/24 dev eth0

修改配置文件/etc/keepalived/keepalived.conf

global_defs {
   notification_email {
        root@localhost
   }
   notification_email_from keepalived@localhost
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 41
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.41.100
    }
}

virtual_server 172.25.41.100 80 {
    delay_loop 3
    lb_algo rr
    lb_kind DR
    persistence_timeout 50
    protocol TCP

    real_server 172.25.41.2 80 {
        TCP_CHECK{
        weight 1
            connect_timeout 3
            retry 3
            delay_before_retry 3
        }
    }
   real_server 172.25.41.3 80 {
        TCP_CHECK{
        weight 1
            connect_timeout 3
            retry 3
            delay_before_retry 3
        }
    }

}

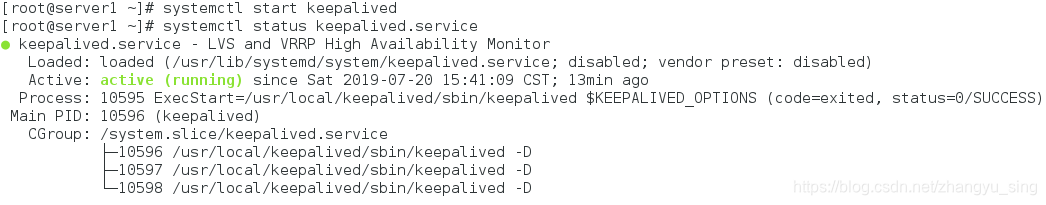

启动服务

在这里插入图片描述
配置第二台主机时，仅需修改配置文件内容中的优先级以及BACKUP状态

vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 41
    priority 50
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.41.100
    }
}
