本文详细介绍了LVS集群的原理与配置，包括DR、NAT、TUN三种模式的应用，以及通过Keepalived实现高可用的负载均衡方案。深入探讨了健康检查、调度策略和网络配置细节。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

负载均衡技术的介绍：

Haproxy+Keepalived高可用环境部署梳理（主主和主从模式）:

https://www.cnblogs.com/kevingrace/p/5892169.html

Haproxy基础知识 -运维小结

http://www.cnblogs.com/kevingrace/p/6138150.html

HA+F5/LVS（4）：实现负载均衡，一般企业使用HA+LVS。银行会使用HA+F5。HA是通过实现LVS调度器的高可用来实现的。

HA(High Available)，高可用，高可用性集群，是保证业务连续性的有效解决方案，一般有两个或两个以上的节点，且分为活动节点及备用节点。通常把正在执行业务的称为活动节点，而作为活动节点的一个备份的则称为备用节点。当活动节点出现问题，导致正在运行的业务（任务）不能正常运行时，备用节点此时就会侦测到，并立即接续活动节点来执行业务。从而实现业务的不中断或短暂中断。

LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统

可伸缩网络服务的几种结构，它们都需要一个前端的负载调度器（或者多个进行主从备份）。我们先分析实现虚拟网络服务的主要技术，指出IP负载均衡技术是在负载调度器的实现技术中效率最高的。在已有的IP负载均衡技术中，主要有通过网络地址转换（Network Address Translation）将一组服务器构成一个高性能的、高可用的虚拟服务器，我们称之为VS/NAT技术（Virtual Server via Network Address Translation）。在分析VS/NAT的缺点和网络服务的非对称性的基础上，我们提出了通过IP隧道实现虚拟服务器的方法VS/TUN （Virtual Server via IP Tunneling），和通过直接路由实现虚拟服务器的方法VS/DR（Virtual Server via Direct Routing），它们可以极大地提高系统的伸缩性。VS/NAT、VS/TUN和VS/DR技术是LVS集群中实现的三种IP负载均衡技术。

【1】技术简介

LVS集群采用IP负载均衡技术和基于内容请求分发技术。调度器具有很好的吞吐率，将请求均衡地转移到不同的服务器上执行，且调度器自动屏蔽掉服务器的故障，从而将一组服务器构成一个高性能的、高可用的虚拟服务器。整个服务器集群的结构对客户是透明的，而且无需修改客户端和服务器端的程序。为此，在设计时需要考虑系统的透明性、可伸缩性、高可用性和易管理性。

【2】集群采用三层结构

一般来说，LVS集群采用三层结构，其主要组成部分为：

A、负载调度器（load balancer），它是整个集群对外面的前端机，负责将客户的请求发送到一组服务器上执行，而客户认为服务是来自一个IP地址（我们可称之为虚拟IP地址）上的。

B、服务器池（server pool），是一组真正执行客户请求的服务器，执行的服务有WEB、MAIL、FTP和DNS等。

C、共享存储（shared storage），它为服务器池提供一个共享的存储区，这样很容易使得服务器池拥有相同的内容，提供相同的服务。

【3】调度器

调度器是服务器集群系统的唯一入口点（Single Entry Point），它可以采用IP负载均衡技术、基于内容请求分发技术或者两者相结合

实验环境：三台虚拟机
负载均衡包loadbalancer，需要修改yum源，
vm1为调度器 vm2 vm3为阿帕奇服务器

一、lvs介绍

三种模式
DR模式：快
NAT：配置简单
TUN：隧道模式
FULLNAT

工具：pvs称之为IP虚拟服务器（IP Virtual Server，简写为IPVS）。是运行在LVS下的提供负载平衡功能的一种技术

Ipvs具体实现是由ipvsadm这个程序来完成，因此判断一个系统是否具备ipvs功能，只需要察看ipvsadm 程序是否被安装。察看ipvsadm程序最简单的办法就是在任意路径执行命令ipvsadm。

二、lvs的使用---DR模式，要求虚拟和真实地址在同一个网段

1）vm1修改yum源

vim /etc/yum.repos.d/rhel-source.repo

[rhel-source]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.85.250/6.5yumpak
enabled=1
gpgcheck=1
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release

[LoadBalancer]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.85.250/6.5yumpak/LoadBalancer
enabled=1

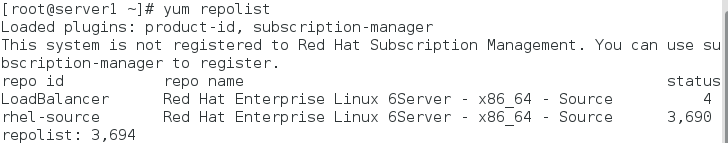

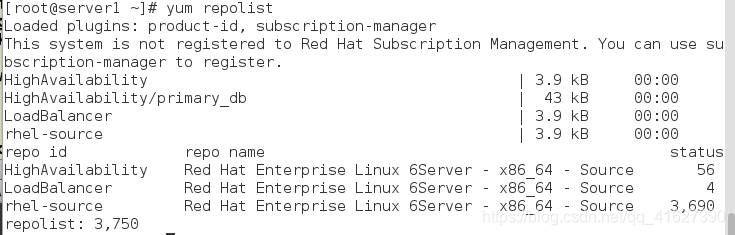

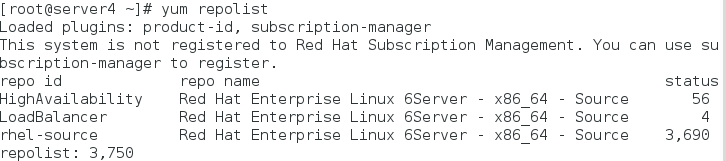

查看yum源
yum repolist ##查看多出四个安装包

2)安装并查看帮助

yum install ipvsadm -y ##安装

ipvsadm -l ##查看拥有的ipvsadm，若加-ln为不解析

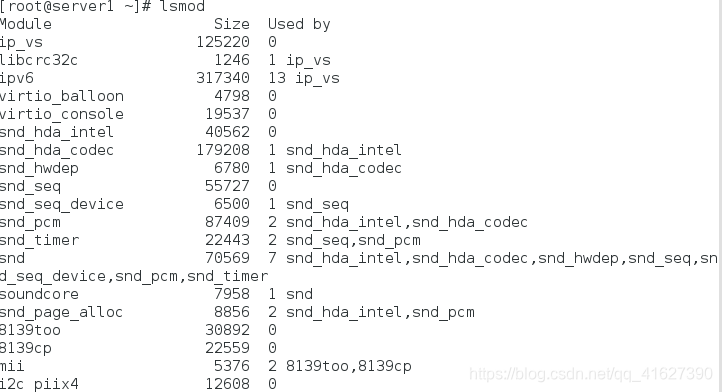

lsmod ##查看内核

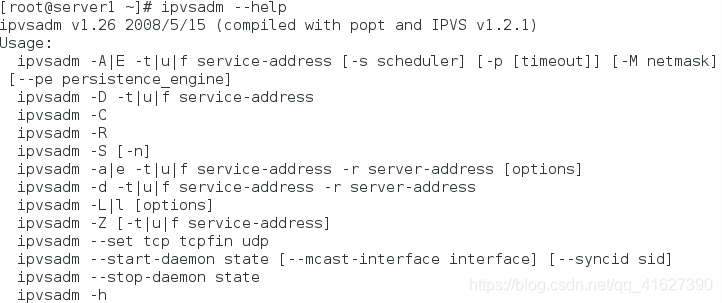

ipvsadm --help ##查看帮助功能

3）添加ipvsadm

ipvsadm -A -t 172.25.85.100:80 -s rr   ##设定172.25.85.100这个IP为虚拟服务器，调度模式为论寻
ipvsadm -a -t 172.25.85.100:80 -r 172.25.85.2 -g       ##绑定第一个主机
ipvsadm -a -t 172.25.85.100:80 -r 172.25.85.3 -g       ##绑定第二个主机

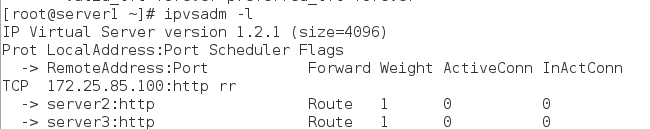

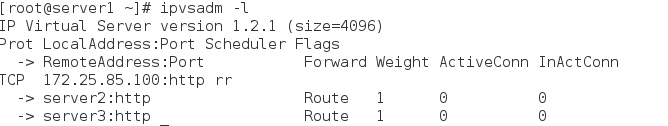

查看ipvsadm
ipvsadm -l

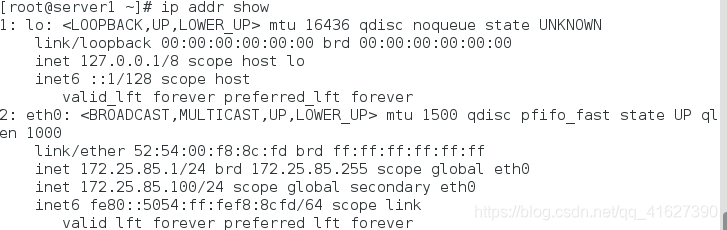

4）vm1添加虚拟ip

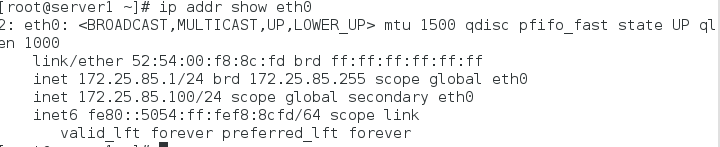

ip addr add 172.25.85.100/24 dev eth0

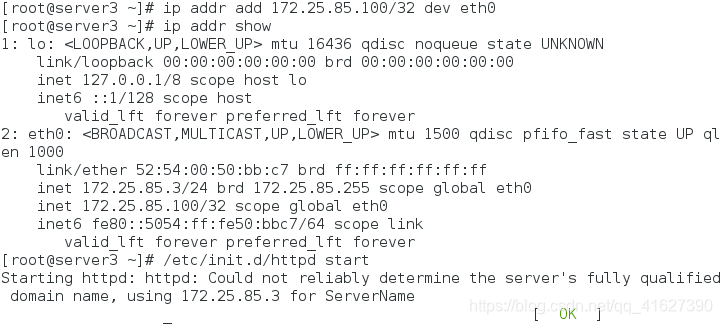

5）vm2/vm3添加ip，并打开httpd服务

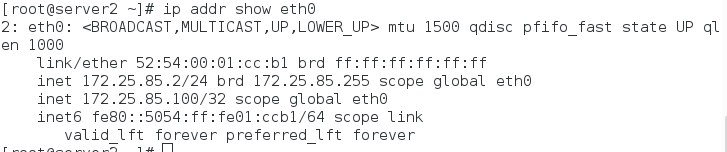

ip addr add 172.25.85.100/32 dev eth0
ip addr show
/etc/init.d/httpd start

6)ipvsadm策略的保存

/etc/init.d/ipvsadm save ##策略保存

vim /etc/sysconfig/ipvsadm ##查看永久保存策略的位置
-A -t 172.25.38.100:80 -s rr
-a -t 172.25.38.100:80 -r 172.25.38.2:80 -g -w 1
-a -t 172.25.38.100:80 -r 172.25.38.3:80 -g -w 1

测试：使用外部主机，访问172.25.85.100

实验结果：两个httpd论寻调度

但是此时，有时候直接可以实现对vm2和vm3的操作

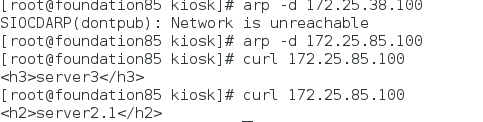

arp -d 172.25.85.100 ##清除缓存
arp -an | grep 100 ##查看缓存

实验结果

curl 172.25.38.100 ###查看结果只实现了对server3的询问

三、实现只对调度机（vm1）的操作

arp：地址解析协议
arptables的介绍：

arptables，linux命令，用于过滤arp包。

基本思路和iptables一样，不过，arptables处理arp协议有关的包，这些包在iptables中并不会处理·arptables可用于灵活的arp管理，如果善于运用的话，不失为一个优秀的arp防火墙.既能防止别的机器对自己进行arp欺骗，又能防止本机病毒或错误程序向其他机器发起arp攻击。

1）实现对vm2的屏蔽

yum install -y arptables_jf ##安装 arptables_jf

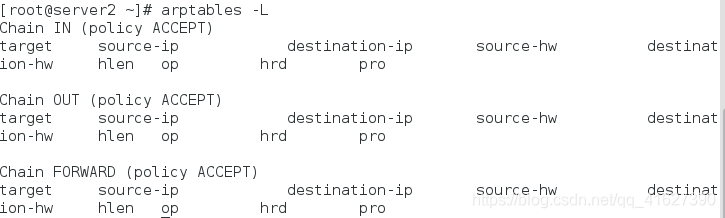

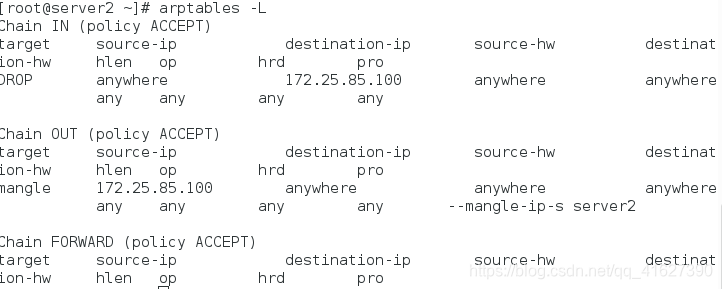

arptables -L ##查看策略

arptables -A IN -d 172.25.85.100 -j DROP   ##-d 目的，不许从100ip进入
arptables -A OUT -s 172.25.85.100 -j mangle --mangle-ip-s 172.25.85.2   ##-s 源，消息发出的位置
arptables -L

/etc/init.d/arptables_jf save ##保存策略

2）实现对vm3的屏蔽

yum install arptables_jf -y
arptables -A IN -d 172.25.85.100 -j DROP
arptables -A OUT -s 172.25.85.100 -j mangle --mangle-ip-s 172.25.85.3
/etc/init.d/arptables_jf save

测试：清空缓存后，访问172.25.38.100

实验结果：实现论寻，访问的vm1

四、lvs-----TUN隧道模式

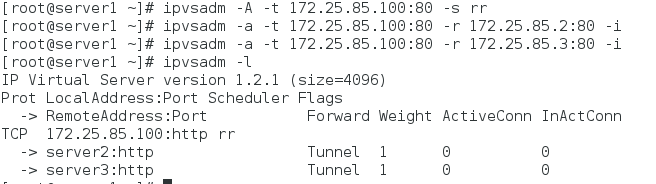

1)vm1清空策略，并添加新的策略

ipvsadm -C   ##清空策略
ipvsadm -A -t 172.25.85.100:80 -s rr   ##添加策略，r论寻
ipvsadm -a -t 172.25.85.100:80 -r 172.25.85.2:80 -i   ##添加主机vm2，-i模式为隧道
ipvsadm -a -t 172.25.85.100:80 -r 172.25.85.3:80 -i   ##添加主机vm3

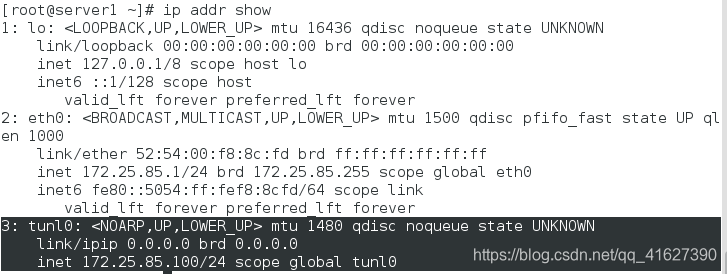

2）vm1添加新的回路

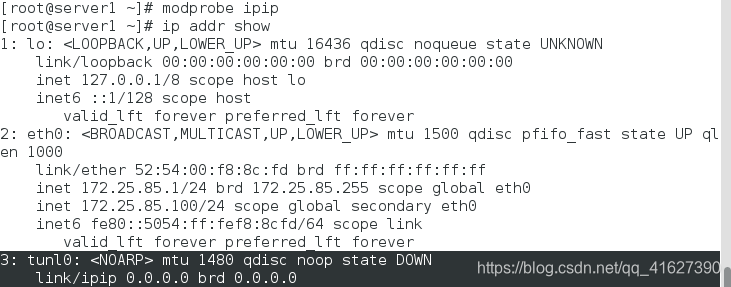

modprobe ipip ##添加tunl0回路

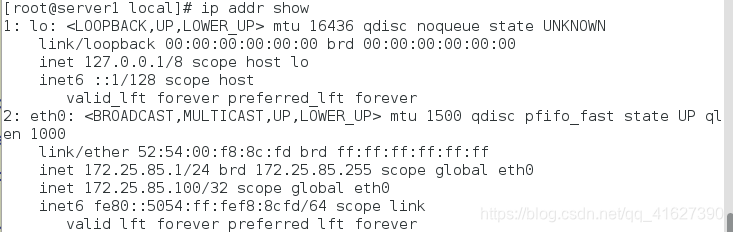

ip addr show ##查看

ip addr del 172.25.85.100/24 dev eth0    ##删除原来的ip
ip addr add 172.25.85.100/24 dev tunl0   ##添加到tunl0上
ip link set up tunl0           ##激活tunl0
ip addr show               ##查看结果

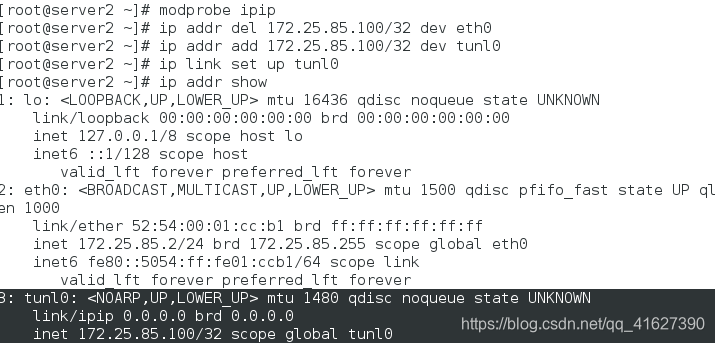

3）vm2添加回路，并修改

modprobe ipip
ip addr del 172.25.85.100/32 dev eth0
ip addr add 172.25.85.100/32 dev tunl0
ip link set up tunl0
ip addr show

不让他们反向过滤

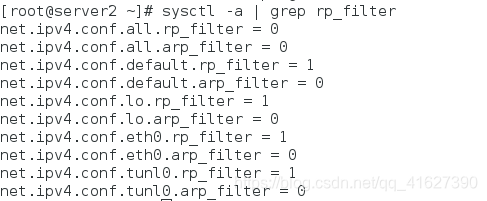

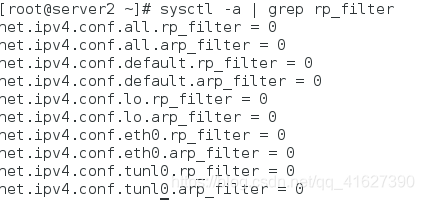

sysctl -a | grep rp_filter ##查看

sysctl -w net.ipv4.conf.default.rp_filter=0   ##关闭一系列接口
sysctl -w net.ipv4.conf.lo.rp_filter=0
sysctl -w net.ipv4.conf.eth0.rp_filter=0
sysctl -w net.ipv4.conf.tunl0.rp_filter=0
sysctl -p                   ##加载
sysctl -a | grep rp_filter           ##查看，发现还有接口无法，关闭

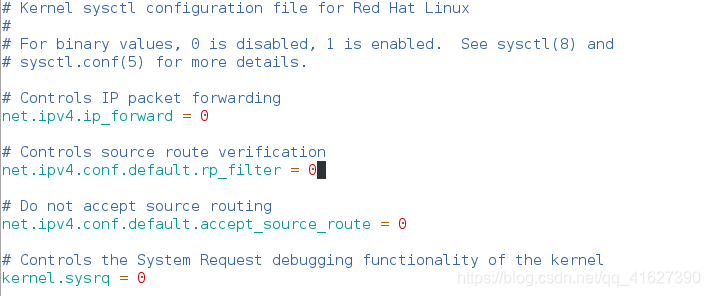

vim /etc/sysctl.conf                ##进配置文件修改

sysctl -p
sysctl -a | grep rp_filter

4)vm3添加回路，并修改

modprobe ipip
ip addr del 172.25.85.100/32 dev eth0
ip addr add 172.25.85.100/32 dev tunl0
ip link set up tunl0
ip addr show

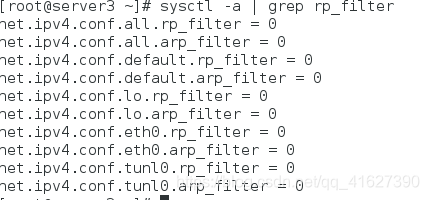

sysctl -a | grep rp_filter
sysctl -w net.ipv4.conf.default.rp_filter=0
sysctl -w net.ipv4.conf.lo.rp_filter=0
sysctl -w net.ipv4.conf.eth0.rp_filter=0
sysctl -w net.ipv4.conf.eth0.rp_filter=0
sysctl -p
sysctl -a | grep rp_filter
vim /etc/sysctl.conf
sysctl -p
sysctl -a | grep rp_filter

测试：外部机器 curl172.25.38.100

结果：实现论寻

五、lvs使用---NAT模式 -m

调度机不仅作了实现lvs的功能，还充当网关，实现路由转发功能

实验环境

server1 两个ip 172.25.85.1（内） 172.25.185.1（外）

server2 172.25.85.2

server3 172.25.85.3

server4 172.25.185.4(外)

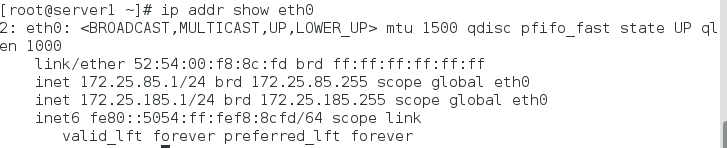

1）给server1两个ip，172.25.85.1（内） 172.25.185.1（外）

2）给server添加ipvsadm策略

ipvsadm -A -t 172.25.185.1:80 -s rr
ipvsadm -a -t 172.25.185.1:80 -r 172.25.85.2:80 -m
ipvsadm -a -t 172.25.185.1:80 -r 172.25.85.3:80 -m
ipvsadm -Ln

3）开启动路由转发

echo "1" > /proc/sys/net/ipv4/ip_forward

cat /proc/sys/net/ipv4/ip_forward

4）给server2和server3添加网关,并开启httpd服务

route add default gw 172.25.85.1
route -n
/etc/init.d/httpd start

测试：

使用server4 172.25.185.4访问172.25.85.1

实验结果：达到轮询模式

六、lvs的健康检查

当配置号lvs后以后，实现论寻。假设一台服务器荡机以后，访问，回出现如下情况，访问网页有时成功，有时失败。我们需要，健康检查。

1）首先恢复原先的lvs,并荡掉一台服务器

1、vm1机

ipvsadm -C
modprobe -r ipip
ip addr show
ipvsadm -A -t 172.25.85.100:80 -s rr
ipvsadm -a -t 172.25.85.100:80 -r 172.25.85.2:80 -g
ipvsadm -a -t 172.25.85.100:80 -r 172.25.85.3:80 -g
ip addr add 172.25.85.100/24 dev eth0
ip addr show

ipvsadm -l

2、vm2机

modprobe -r ipip
ip addr add 172.25.85.100/32 dev eth0
/etc/init.d/httpd stop

3、vm3机

modprobe -r ipip
ip addr add 172.25.85.100/32 dev eth0

测试：发现服务器2无法访问，这再实际当中有很大的问题

2）安装ldirectord

1、vm1配置yum源

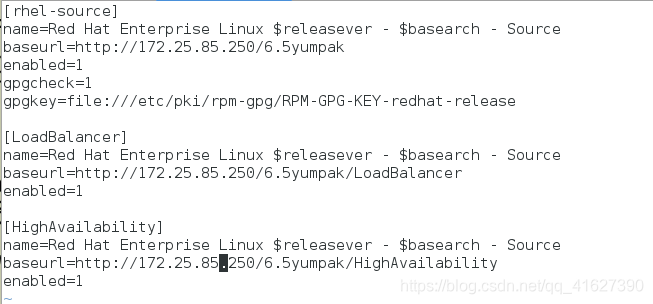

vim /etc/yum.repos.d/rhel-source.repo

[HighAvailability]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.85.250/6.5yumpak/HighAvailability
enabled=1

2、下载ldirectord-3.9.5-3.1.x86_64.rpm支持包，安装

yum install ldirectord-3.9.5-3.1.x86_64.rpm -y

3）修改配置文件，开启服务

1、查看配置文件

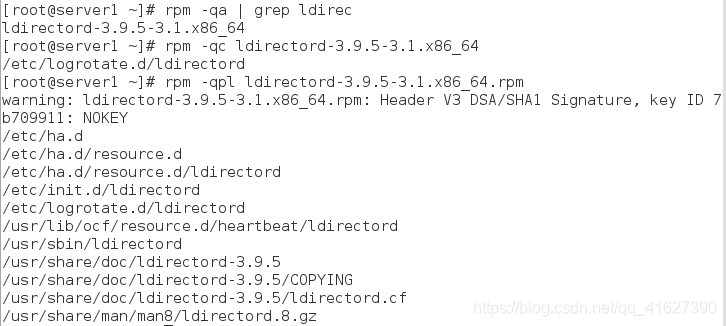

rpm -qa | grep ldirec               ##查询程序
rpm -qc ldirectord-3.9.5-3.1.x86_64       ##查询主配置文件
rpm -qpl ldirectord-3.9.5-3.1.x86_64.rpm   ##查询所有配置文件

2、修改配置文件

cd /etc/ha.d/
ls
cp /usr/share/doc/ldirectord-3.9.5/ldirectord.cf . ##复制配置文件

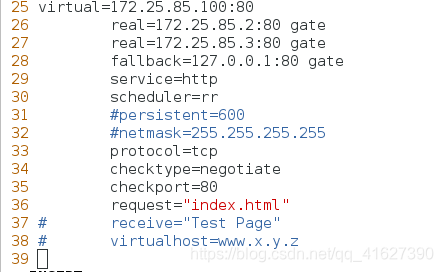

vim ldirectord.cf

25 virtual=172.25.85.100:80
26 real=172.25.85.2:80 gate
27 real=172.25.85.3:80 gate

37 #receive="Test Page"
38 #virtualhost=www.x.y.z

3、开启服务

/etc/init.d/ldirectord start

测试

关闭一个服务器后，只访问另外一个服务器

4）修改vm1的apache服务

cd /var/www/html/
ls
rm -rf *
vim index.html
编写
<h1>系统正在维护</h1>
vim /etc/httpd/conf/httpd.conf

136 Listen 80 ###修改端口为80

/etc/init.d/httpd restart

测试

关闭两个服务器后，直接访问调度机的apache

七、lvs的高可用

首先，关闭上一个实验的环境
/etc/init.d/ldirectord stop
chkconfig ldirectord off
ip addr del 172.25.85.100/24 dev eth0 ##删除ip，keepalived会自动添加ip

dG ##vim的命令，删除从当前位置到最后一行。
高可用：通过设计减少系统不能提供服务的时间
如何实现lvs：
lvs的失效一般是，调度器荡机。
实现lvs高可用的方式是，有多台调度器，当一台调度器失效的时候，其他调度器实现。

1）设置一台机器vm4，主机名为server4，ip为172.25.38.4

创建快照，修改ip，主机名

qemu-img create -f qcow2 -b origin.qcow2 vm4.qcow2

配置yum源和vm1相同

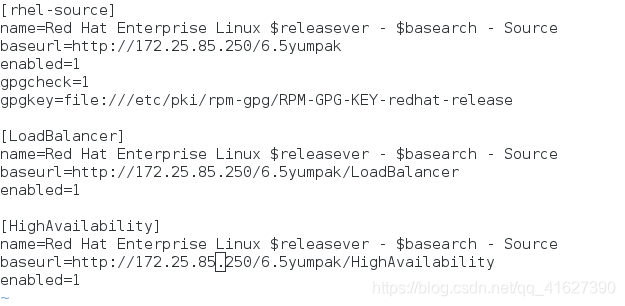

vim /etc/yum.repos.d/rhel-source.repo

[rhel-source]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.85.250/6.5yumpak
enabled=1
gpgcheck=1
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release

[LoadBalancer]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.85.250/6.5yumpak/LoadBalancer
enabled=1

[HighAvailability]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.85.250/6.5yumpak/HighAvailability
enabled=1

2)vm1下载keepalived-2.0.6.tar.gz,解压，安装

1、解压

tar zxf keepalived-2.0.6.tar.gz

2、安装安装的支持程序

yum install openssl-devel gcc -y

3、检查环境，编译，安装

cd keepalived-2.0.6
./configure --prefix=/usr/local/keepalived --with-init=SYSV ##SYSV是linux6的 7的为systemd
make && make install

3）添加软连接

cd /usr/local/keepalived/etc/rc.d/init.d/
chmod +x keepalived ##增加执行权限
ln -s /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/
ln -s /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
ln -s /usr/local/keepalived/etc/keepalived/ /etc/
ln -s /usr/local/keepalived/sbin/keepalived /sbin/

4）编写配置文件

cd /etc/keepalived/
ls
vim keepalived.conf

编写如下
! Configuration File for keepalived

global_defs {
   notification_email {
     root@localhost
   }
   notification_email_from keepalived@localhost
   smtp_server 172.0.0.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   #vrrp_strict           ##必须注释掉
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.25.85.100
    }
}

virtual_server 172.25.85.100 80 {
    delay_loop 6
    lb_algo rr
    lb_kind DR
    #persistence_timeout 50
    protocol TCP

    real_server 172.25.85.2 80 {
   TCP_CHECK{
        weight 1
            connect_timeout 3
            retry 3
            delay_before_retry 3
        }
    }
    real_server 172.25.85.3 80 {
   TCP_CHECK {
        weight 1
            connect_timeout 3
            retry 3
            delay_before_retry 3
        }
    }
}

5）复制keepalived给vm4

cd /usr/local/
ll
scp -r keepalived root@172.25.85.4:/usr/local/

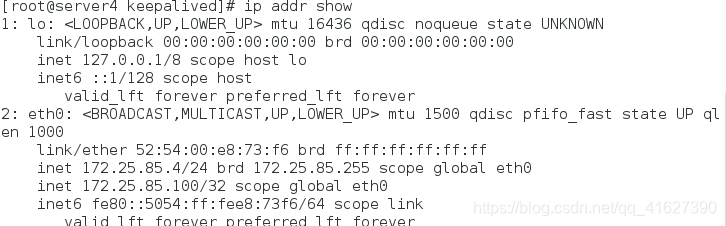

6）vm4添加连接文件

cd /usr/local/keepalived/
ln -s /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/
ln -s /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/
ln -s /usr/local/keepalived/etc/keepalived/ /etc/
ln -s /usr/local/keepalived/sbin/keepalived /sbin/
