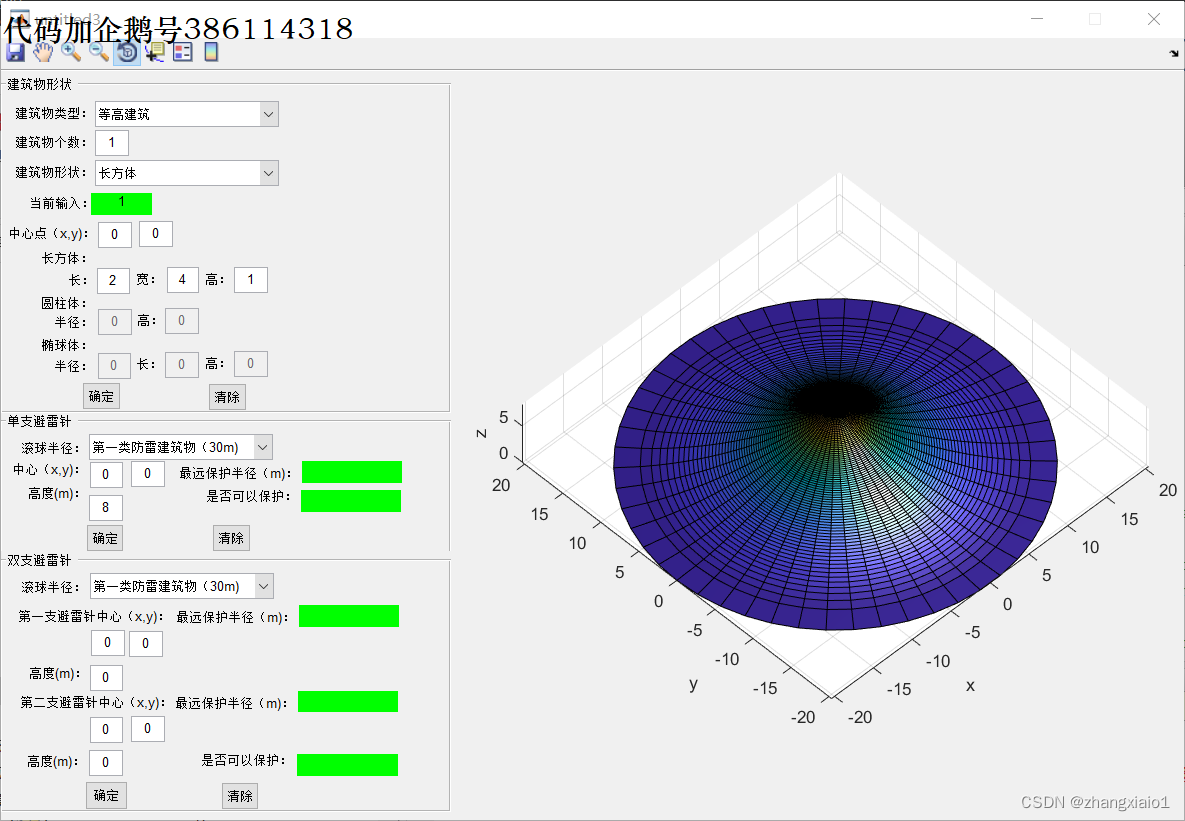

matlab仿真避雷针可视化界面

1．单只避雷针的保护范围应按下列方法确定（附图 4．1）。
（1）当避雷针高度 h 小于或等于 hr 时：
①距地面 hr 处作一平行于地面的平行线；
②以针尖为圆心，hr 为半径，作弧线交于平行线的 A、B 两点；
③以 A、B 为圆心，hr 为半径作弧线，该弧线与针尖相交并与地面相切。从此弧线起到地面止就是保
护范围。保护范围是一个对称的锥体；
④避雷针在 hx高度的 xxˊ平面上和在地面上的保护半径，按下列计算式确定：
(2 ) (2 ) x = h hr − h − hx hr − hx r （附 4．1）
(2 ) r0 = h hr − h （附 4．2）
式中：rx──避雷针在 hx高度的 x x ′平面上的保护半径（m）；
hr──滚球半径，按本规范表 5．2．1 确定（m）；
hx──被保护物的高度（m）；
r0──避雷针在地面上的保护半径（m）。
（2）当避雷针高度 h 大于 hr时，在避雷针上取高度 hr的一点代替单支避雷针针尖作为圆心。其余的
做法同本款第（1）项。（附 4．l）和（附 4．2）式中的 h 用 hr代人。
2．双支等高避雷针的保护范围，在避雷针高度 h 小于或等于 hr的情况下，当两支避雷针的距离 D 大
于或等于2 h(2h h) r − 时，应各按单支避雷针的方法确定；当 D 小于2 h(2h h) r − 时，应按下列方法确
定（附图 4．2）。
4
（1）AEBC 外侧的保护范围，按照单支避雷针的方法确定。
（2）C、E 点位于两针间的垂直平分线上。在地面每侧的最小保护宽度 b0 按下式计算：
2
0 )
2 (2 ) (
D CO EO h h h b = = = r − − （附 4．3）
在 AOB 轴线上，距中心线任一距离 x 处，其在保护范围上边线上的保护高度 hx
