图像直方图与频域变换实验报告





一、实验目的



1. 掌握图像灰度变换原理，理解点运算对图像灰度的调整机制。

​

2. 理解图像直方图均衡化算法，掌握其在图像对比度增强中的应用。

​

3. 了解图像频域变换（以傅里叶变换为代表），学会观察和分析频谱图。

二、实验原理



1. 图像灰度变换



灰度变换是对图像中每个像素的灰度值进行点运算，通过线性或非线性函数调整灰度分布，实现对比度增强、亮度调整等效果。

2. 直方图均衡化

直方图均衡化通过灰度概率分布的变换，将原始图像的直方图拉伸为近似均匀分布的直方图，从而增强图像对比度。

3. 图像频域变换（傅里叶变换）

傅里叶变换将图像从空间域转换到频率域，将图像表示为不同频率的正弦和余弦分量的叠加。

三、实验内容与实现步骤

1. 图像灰度变换（点运算）

步骤：

- 读取原始灰度图像。
​
- 定义灰度变换函数，设置 \alpha（对比度系数）和 \beta（亮度偏移量）。
​
- 对图像每个像素执行 g = \alpha \cdot f + \beta 运算，并将结果像素值限制在 [0,255] 范围内。
​
- 显示原始图像和变换后的图像。



2. 图像直方图的显示

步骤：

- 利用 cv2.calcHist 函数计算图像灰度直方图。
​
- 使用 matplotlib 绘制直方图，设置横轴为灰度级（0-255），纵轴为像素数量。



3. 直方图均衡化

步骤：

- 调用OpenCV内置函数 cv2.equalizeHist 对图像进行直方图均衡化。
​
- 显示均衡化后的图像，并绘制其直方图。



4. 图像频域变换（傅里叶变换）

步骤：

- 对图像进行快速傅里叶变换（FFT），并通过 np.fft.fftshift 将频谱中心移到图像中心。
​
- 计算频谱的幅度谱（取对数缩放以便观察），并显示频谱图。

代码实现:
 import cv2

import numpy as np

import matplotlib.pyplot as plt



# ---------------------- 1. 图像灰度变换 ----------------------

def gray_transform(img):

    # 线性灰度变换（对比度增强）

    alpha = 1.5 # 对比度系数

    beta = 20 # 亮度偏移

    transformed = np.clip(alpha * img + beta, 0, 255).astype(np.uint8)

    return transformed



# ---------------------- 2. 图像直方图显示 ----------------------

def show_histogram(img, title):

    hist = cv2.calcHist([img], [0], None, [256], [0, 256])

    plt.figure(figsize=(6, 4))

    plt.plot(hist, color='gray')

    plt.title(title)

    plt.xlabel('灰度级')

    plt.ylabel('像素数量')

    plt.show()



# ---------------------- 3. 直方图均衡化 ----------------------

def histogram_equalization(img):

    equalized = cv2.equalizeHist(img)

    return equalized



# ---------------------- 4. 图像频域变换（傅里叶变换） ----------------------

def frequency_transform(img):

    f = np.fft.fft2(img)

    f_shift = np.fft.fftshift(f)

    magnitude_spectrum = 20 * np.log(np.abs(f_shift) + 1) # 频谱图（对数缩放以便观察）

    return magnitude_spectrum



# ---------------------- 主函数 ----------------------

if __name__ == "__main__":

    # 读取图像（灰度模式）

    img = cv2.imread('your_image.jpg', 0) # 替换为你的图像路径



    # 1. 灰度变换

    transformed_img = gray_transform(img)

    cv2.imshow('Original Image', img)

    cv2.imshow('Gray Transformed Image', transformed_img)

    cv2.waitKey(0)

    cv2.destroyAllWindows()



    # 2. 显示原始图像直方图

    show_histogram(img, 'Original Histogram')



    # 3. 直方图均衡化

    equalized_img = histogram_equalization(img)

    cv2.imshow('Equalized Image', equalized_img)

    cv2.waitKey(0)

    cv2.destroyAllWindows()



    # 4. 显示均衡化后直方图

    show_histogram(equalized_img, 'Equalized Histogram')



    # 5. 频域变换（显示频谱图）

    spectrum = frequency_transform(img)

    plt.figure(figsize=(6, 4))

    plt.imshow(spectrum, cmap='gray')

    plt.title('Frequency Spectrum')

    plt.axis('off')

    plt.show()



四、实验结果与分析

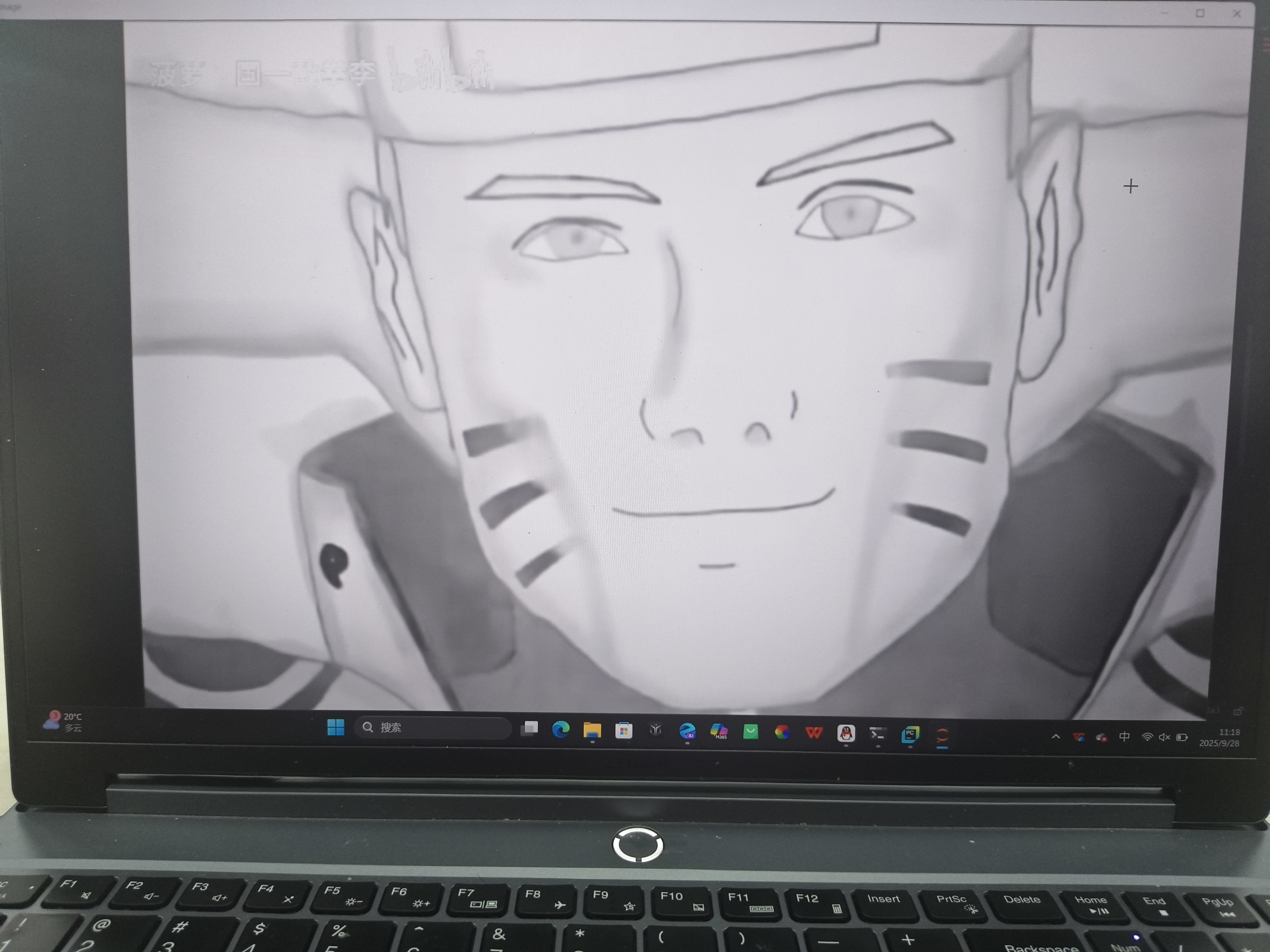

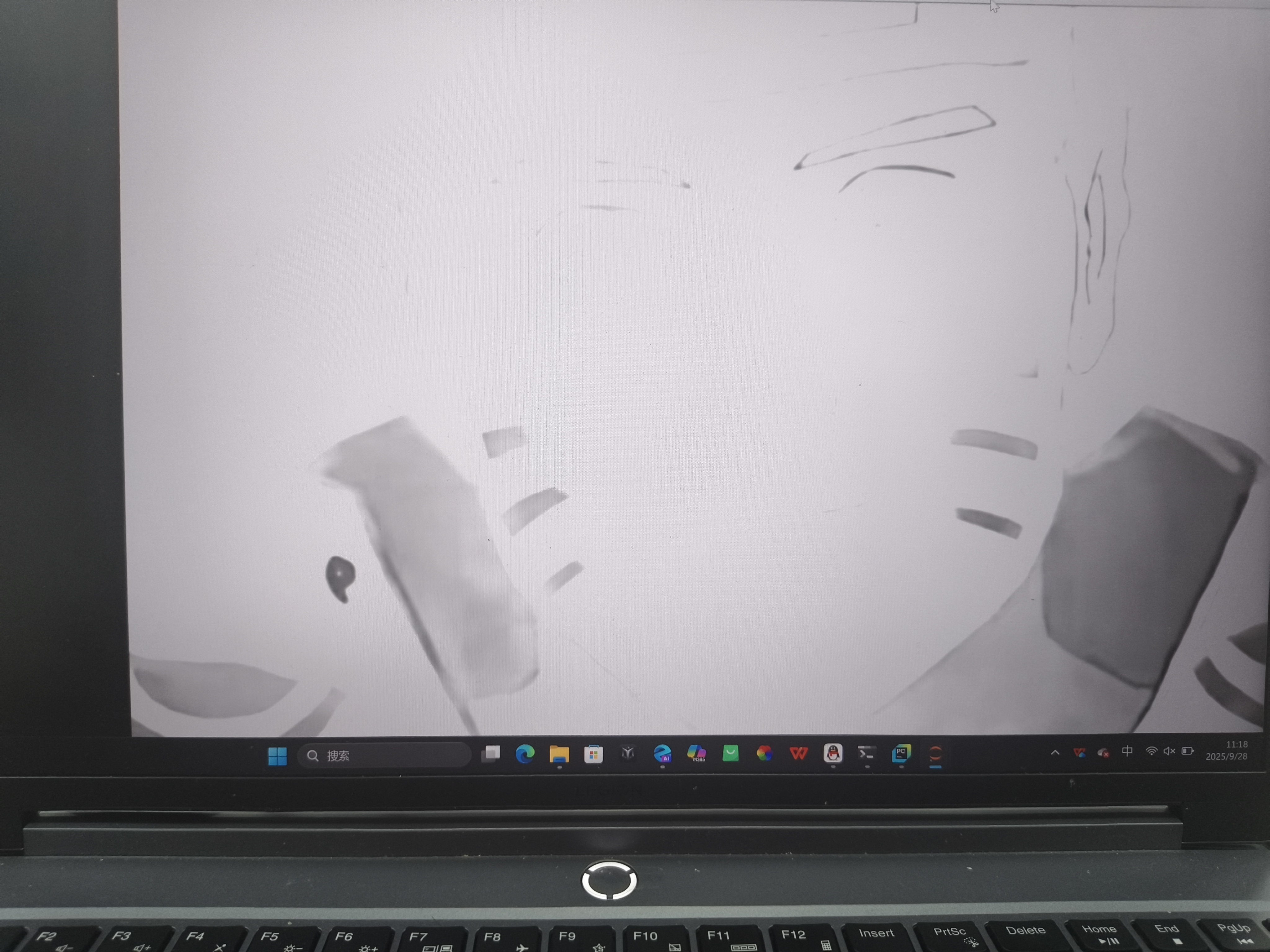

1. 图像灰度变换结果

- 当设置 \alpha=1.5、\beta=20 时，图像对比度增强且亮度提升，暗部细节更清晰。
​
- 若调整 \alpha=0.8、\beta=-10，图像对比度降低且亮度变暗，可用于模拟低对比度场景。

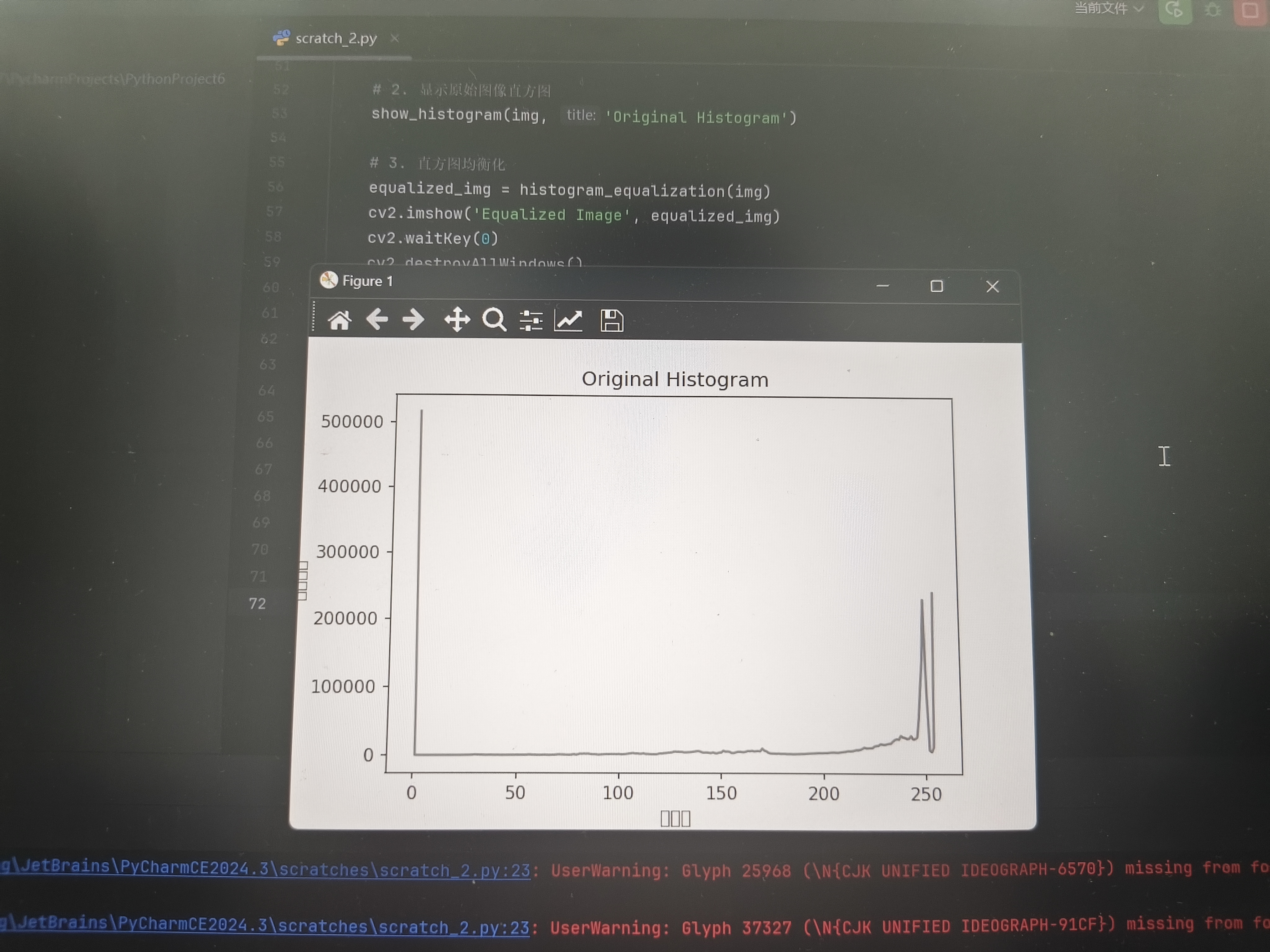

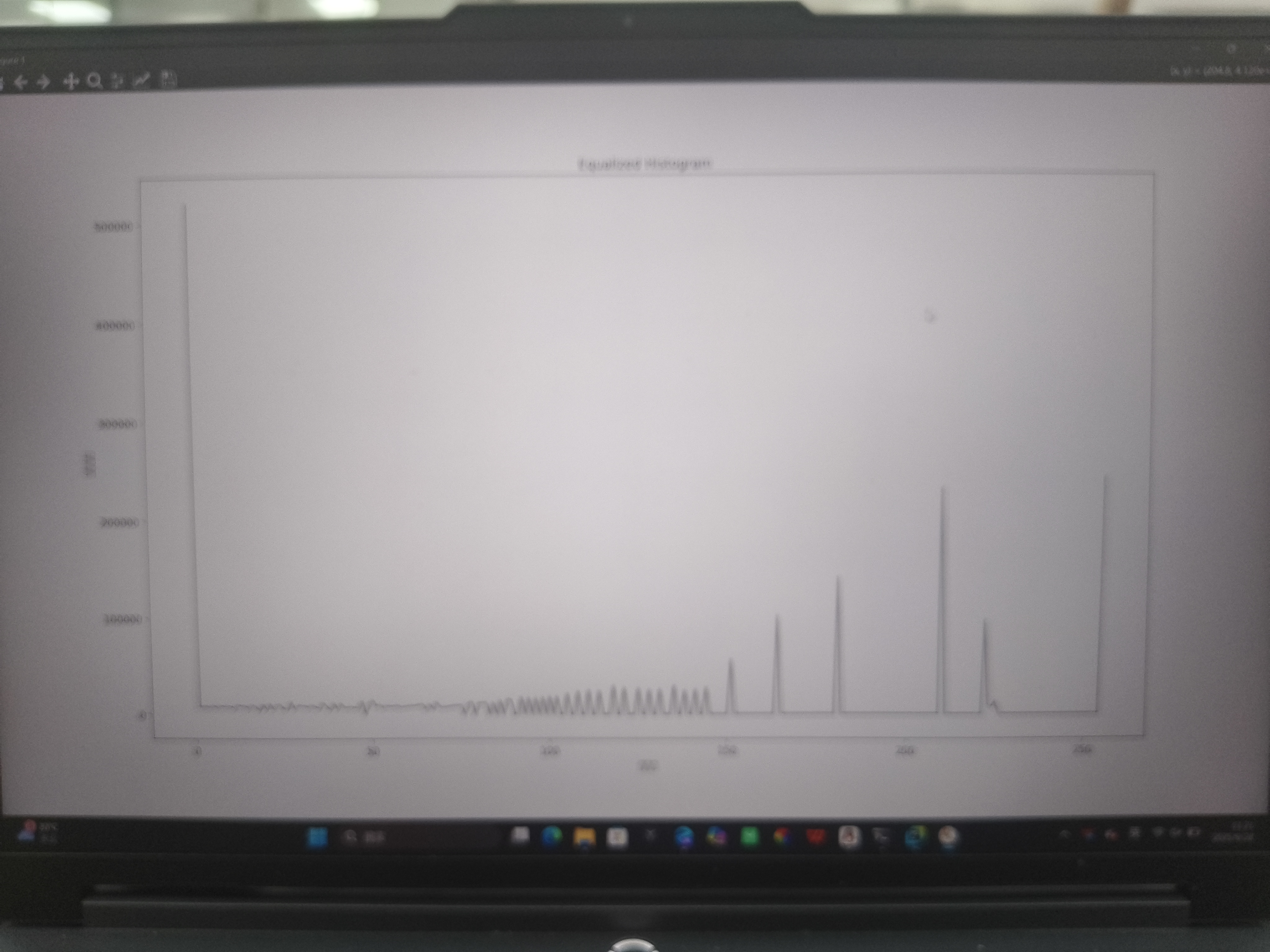

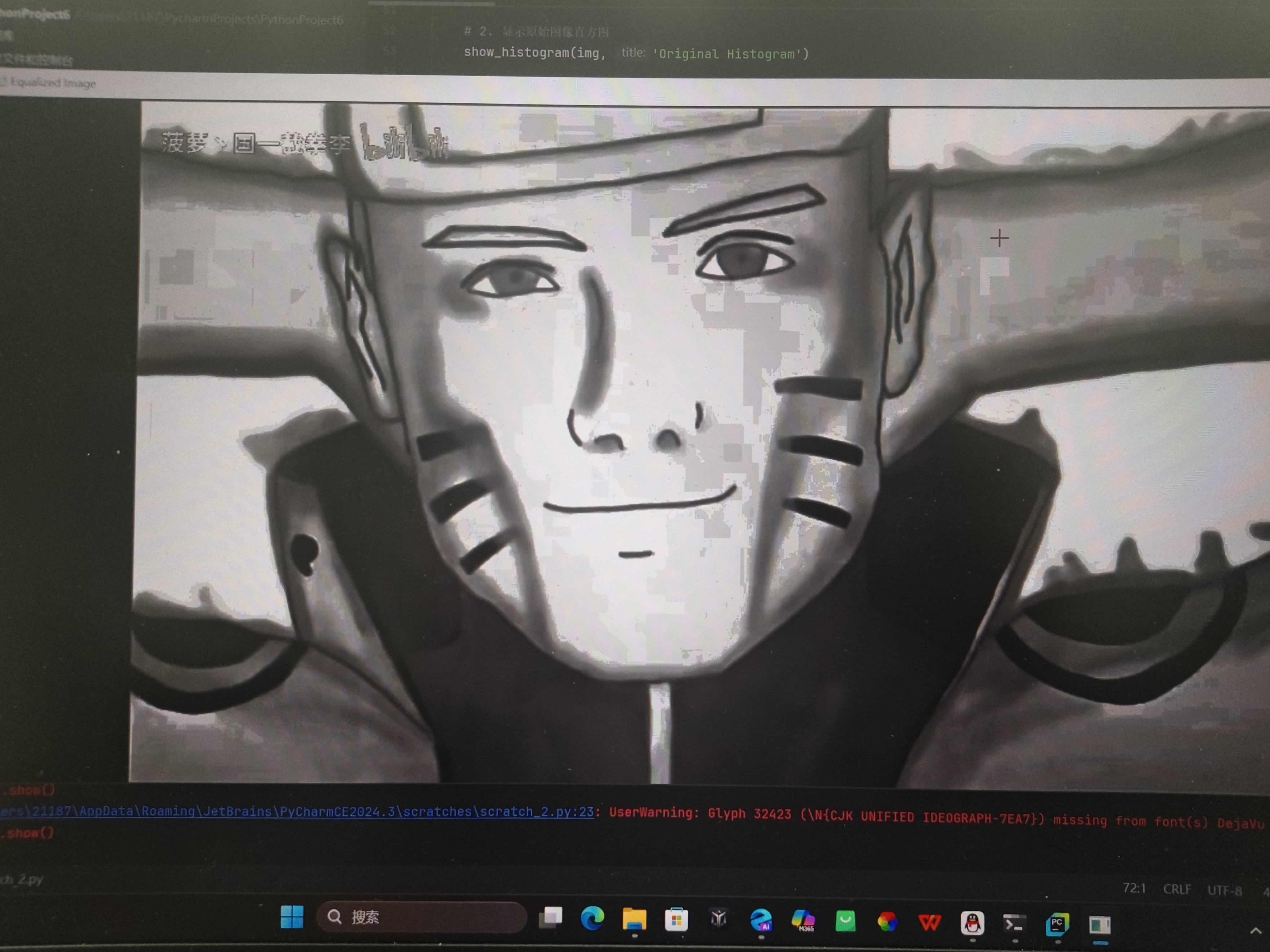

2. 直方图均衡化结果

- 原始图像直方图可能集中在某一灰度区间，均衡化后直方图分布更均匀，图像对比度显著增强。
​
- 对于本身对比度较高的图像，均衡化可能导致部分细节过曝，需根据场景选择是否使用。

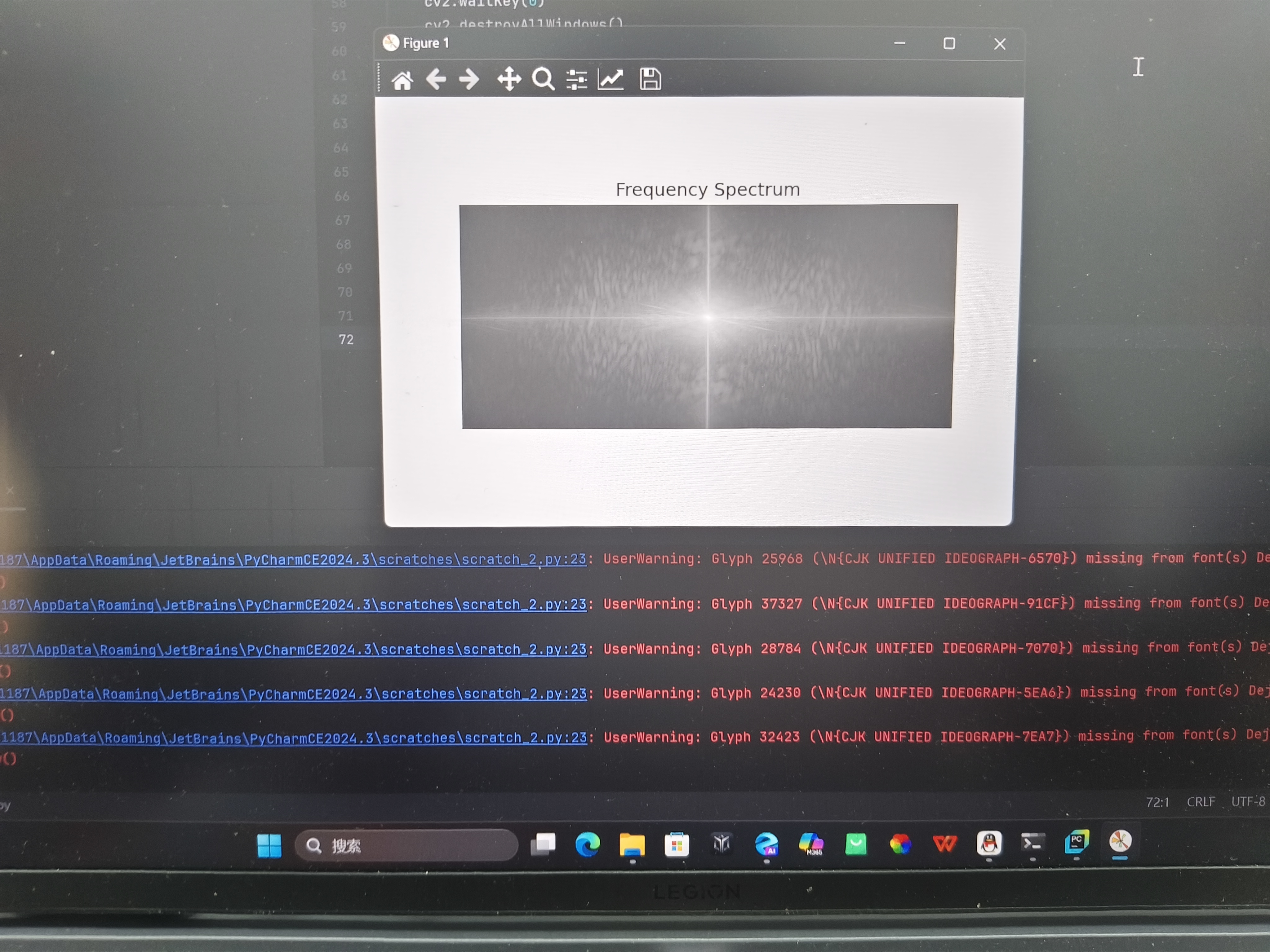

3. 频域变换结果

- 频谱图中，中心区域对应低频分量（图像整体亮度、大轮廓），边缘区域对应高频分量（图像细节、边缘）。
​
- 若图像存在周期性噪声，频谱图中会出现明显的离散亮点，可通过频域滤波去除。












五、实验总结

通过本次实验，掌握了图像灰度变换、直方图均衡化和频域变换的原理与实现方法：

- 灰度变换是图像增强的基础手段，可灵活调整图像对比度和亮度。
​
- 直方图均衡化是经典的对比度增强算法，适用于大多数场景但需注意过增强问题。
​
- 频域变换为图像分析和滤波提供了新视角，频谱图的观察有助于理解图像的频率构成。

在实验过程中，需注意图像路径的正确性、库版本的兼容性（如NumPy、OpenCV、Matplotlib的版本匹配）等问题。
