QuartusII 中DDR2 IP的调用与仿真环境的搭建

项目简介简述
DDR2 IP建立的步骤
DDR2 IP仿真模型的搭建
DDR2 驱动代码
DDR2 测试模块代码
仿真测试结果
总结

项目简介简述

我们学完Xlinx的DDR IP核的使用应该对DDR的操作有了一定的理解。接下来，我们将学习Intel的DDR2的使用，这样里为什么使用DDR2而不是更快的DDR3因为Intel低型号的产品不支持DDR3，而自己的手中只有DDR2的开发板，所以我们主要讲解DDR2的使用。这里需要说一句，DDR2与DDR3只是调用IP的时候界面不同，但是用户操作的接口除了信号名称不同，信号的时序完全相同。本次实验所用到的软硬件平台如下：
软件环境：QuartusII 13.1
硬件环境：锆石A4 Plus开发板

DDR2 IP建立的步骤

这里关于QuartusII如何建立工II程，我们便省略跳过，相信学到DDR2的同学们都会软件的使用。
在这里插入图片描述

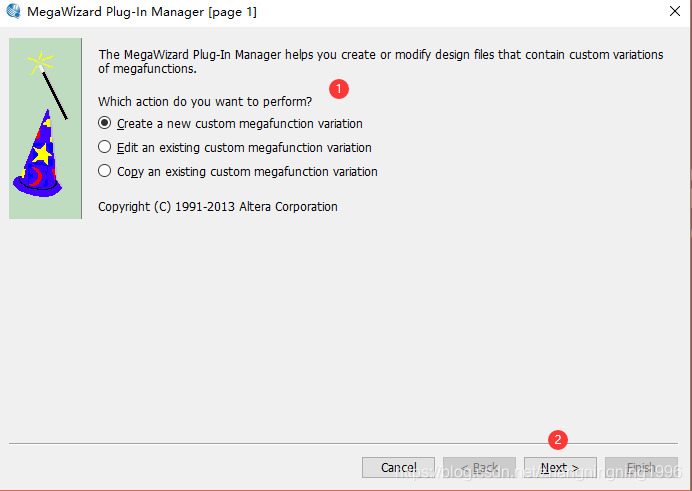

1、新建一个IP核
2、点击Next

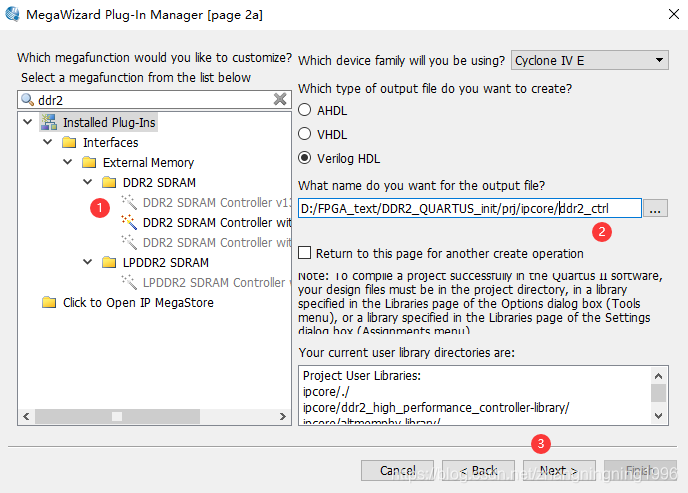

1、选中DDR2 IP核
2、输入DDR2 IP核新建的名字及目录
3、点击Next

1、FPGA芯片的型号
2、FPGA芯片对应的速度等级
3、DDR2 IP参考时钟的频率
4、DDR2芯片实际工作的时钟频率，下面的控制器速率一般选择全速，速度相应的快一点
5、对应的DDR2芯片型号，选中之后，点击Next
在这里插入图片描述

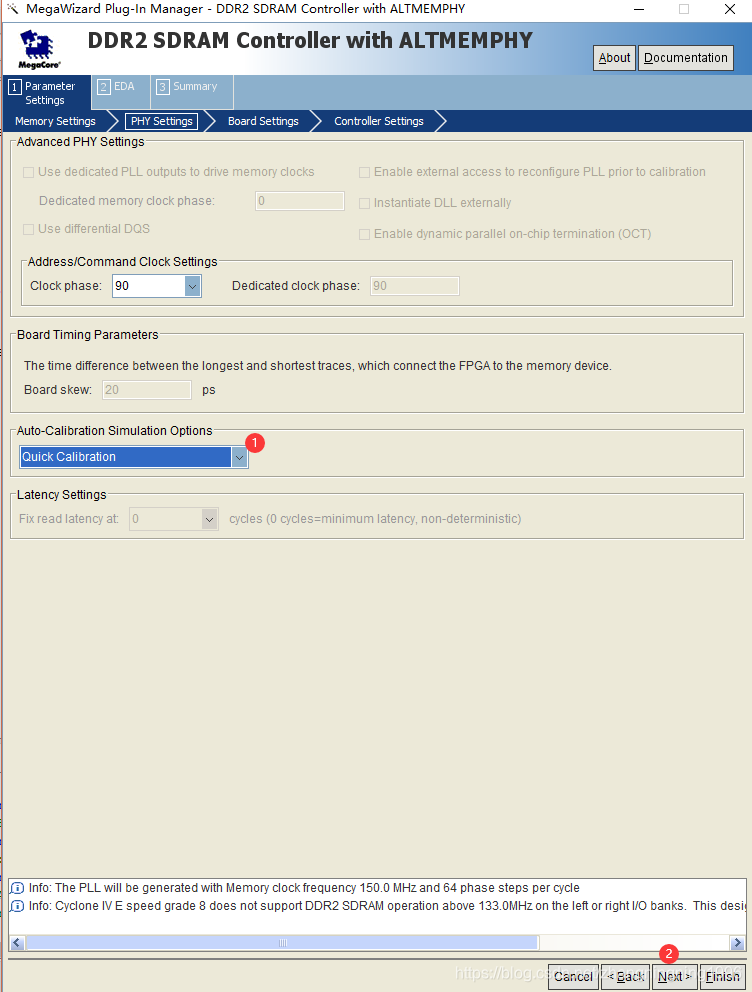

1、这里选择quick模式，方便我们仿真的适口快点，如果选择全校验模式，仿真的时候将会特别慢
2、其余默认即可，点击Next

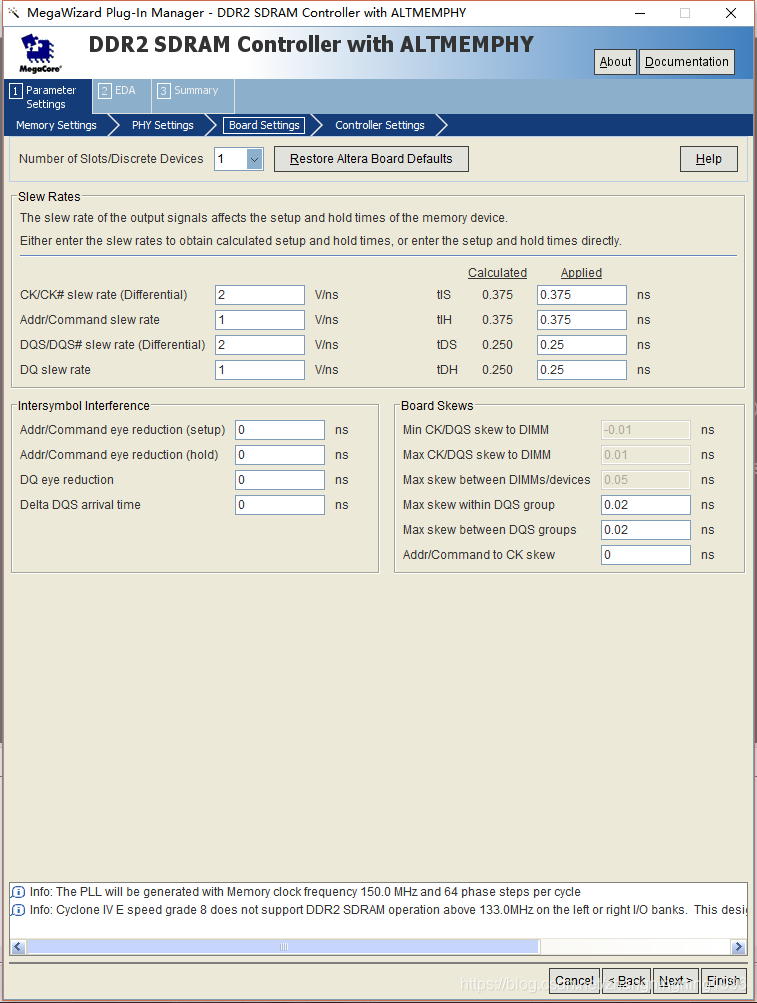

默认即可，点击下一步

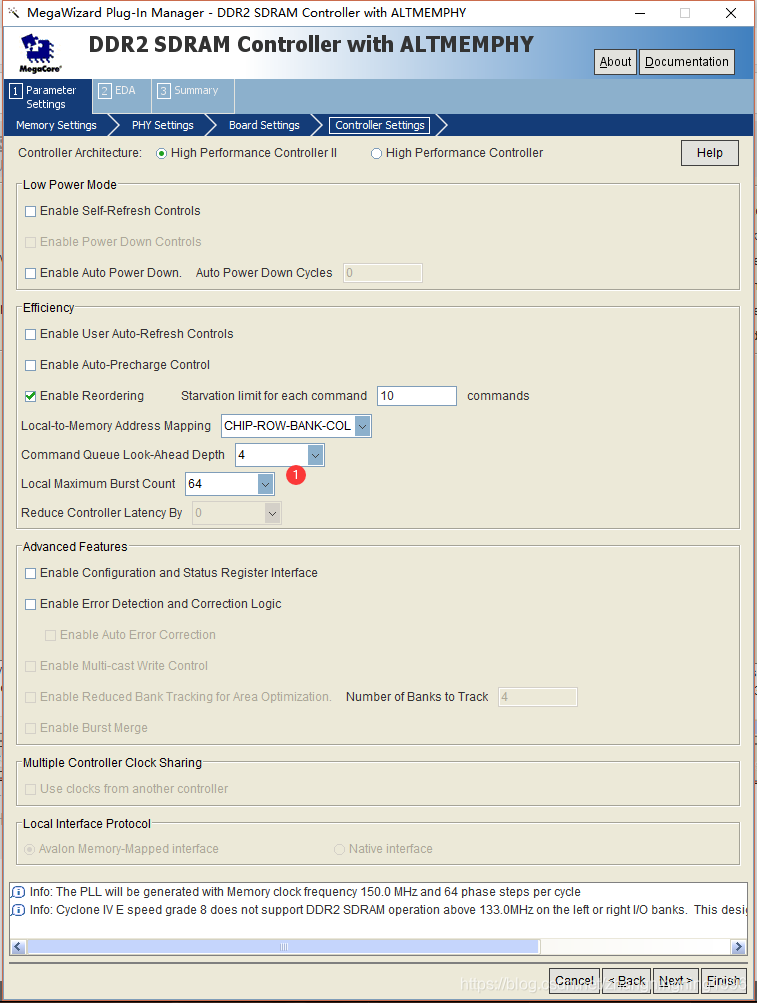

1、选择每次突发的最大值，这里选择64，然后点击Next
在这里插入图片描述

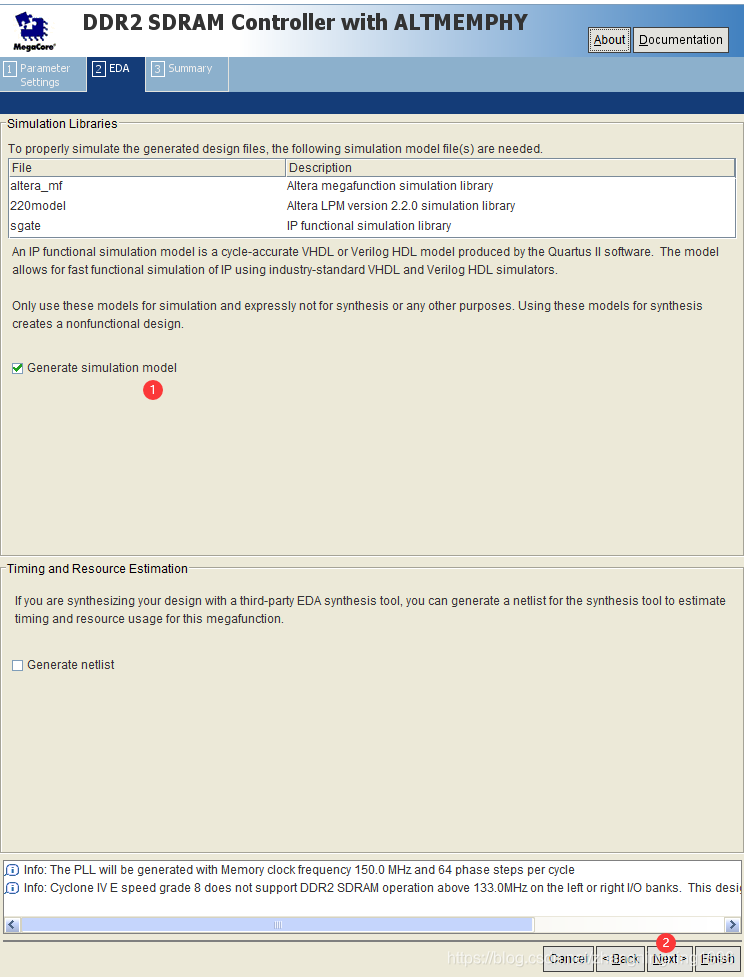

1、点击生成仿真模型文件，方便我们接下来的仿真
2、点击Next

点击生成DDR2 IP

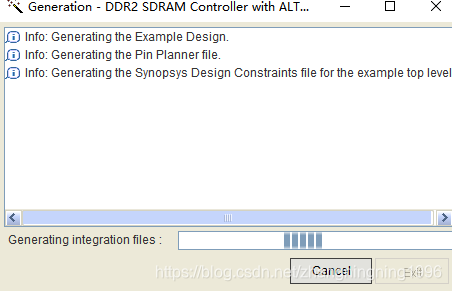

在生成DDR2 IP的时候，经常碰见，卡在下面的界面不进行下一步，这是因为系统不兼容的原因。

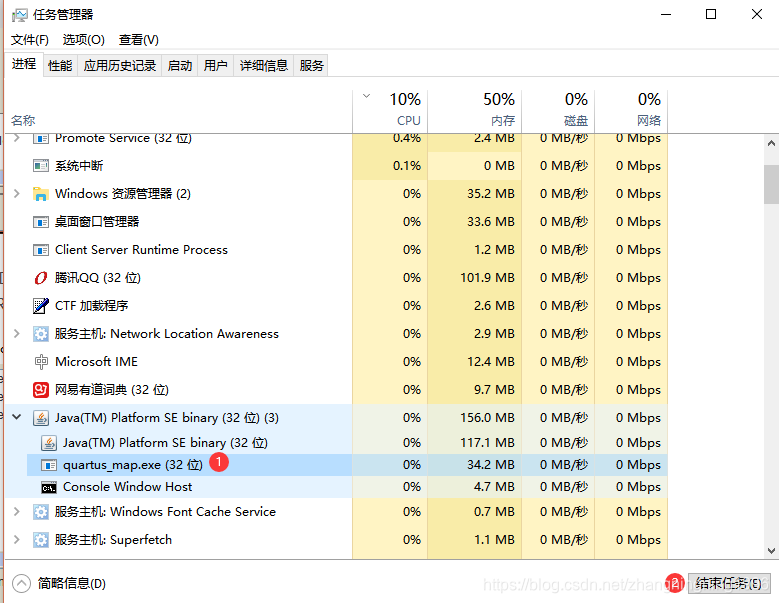

这里给出解决方案，就是在任务管理器中，将quartus_map.exe关闭掉即可，有时候一次不行需要多尝试几次。
在这里插入图片描述

DDR2 IP仿真模型的搭建

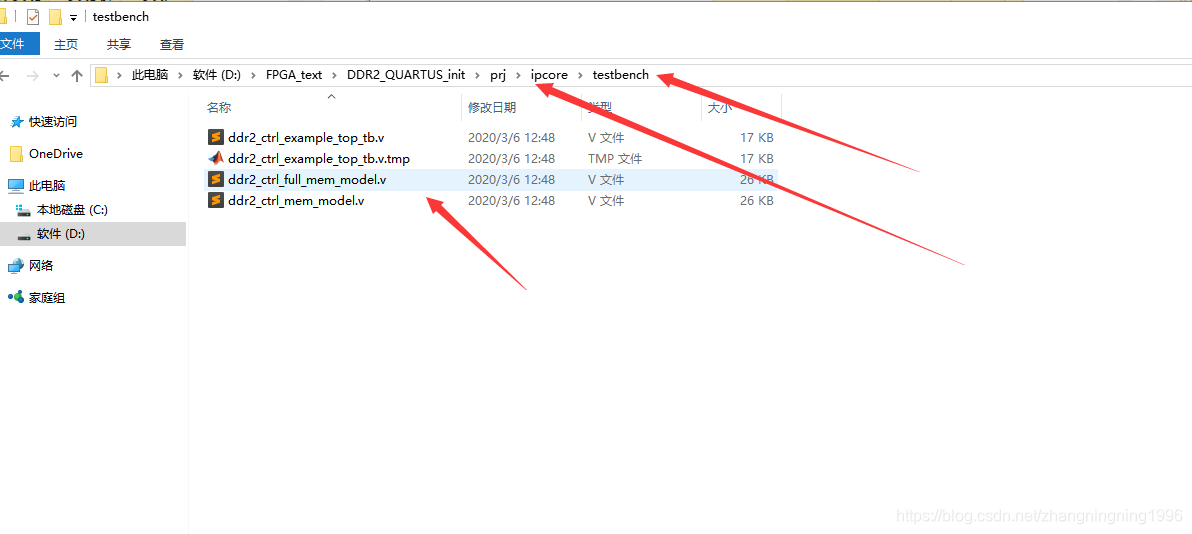

由于DDR2 IP没有给出示例工程，所以我们直接进行模型的搭建。我们仿照的测试程序可以在生成的DDR2的如下目录中找到。
在这里插入图片描述
上面三个文件分别是仿真模型文件和tb测试文件，所以我们将仿真模型文件复制到sim文件夹，仿照上面的tb文件写我们自己的测试文件。

DDR2 驱动代码

ddr2_drive代码：

`timescale 1ns / 1ps
// *********************************************************************************
// Project Name : OSXXXX
// Author       : zhangningning
// Email        : nnzhang1996@foxmail.com
// Website      :
// Module Name  : ddr2_drive.v
// Create Time  : 2020-03-06 13:14:59
// Editor       : sublime text3, tab size (4)
// CopyRight(c) : All Rights Reserved
//
// *********************************************************************************
// Modification History:
// Date             By              Version                 Change Description
// -----------------------------------------------------------------------
// XXXX       zhangningning          1.0                        Original
//
// *********************************************************************************

module ddr2_drive(
    //System Interfaces
    input                   sclk                ,
    input                   rst_n               ,
    //DDR2 Interfaces
    output  wire    [ 0:0]  mem_odt             ,
    output  wire    [ 0:0]  mem_cs_n            ,
    output  wire    [ 0:0]  mem_cke             ,
    output  wire    [12:0]  mem_addr            ,
    output  wire    [ 2:0]  mem_ba              ,
    output  wire            mem_ras_n           ,
    output  wire            mem_cas_n           ,
    output  wire            mem_we_n            ,
    output  wire    [ 3:0]  mem_dm
