基于FPGA的SPI接口讲解（4）

TLV5618A DA芯片

该款DA芯片也是基于SPI时序，我们将手册中有用的信息整理如下：

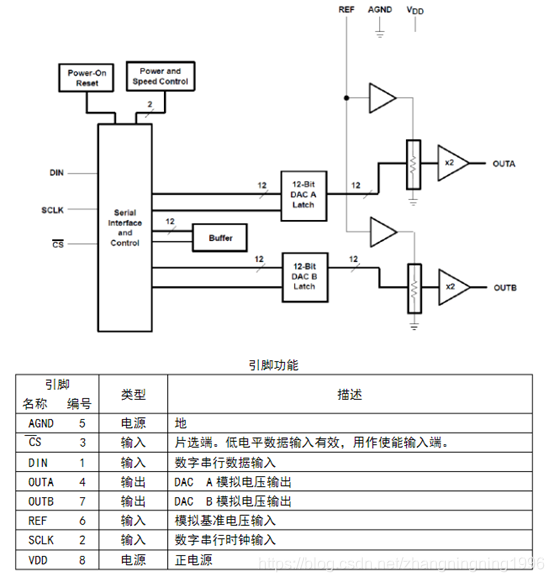

芯片的结构图和引脚作用如下：

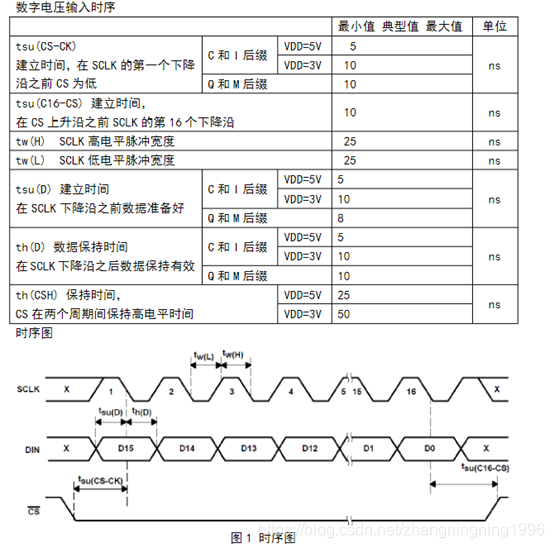

芯片的时序图如下：

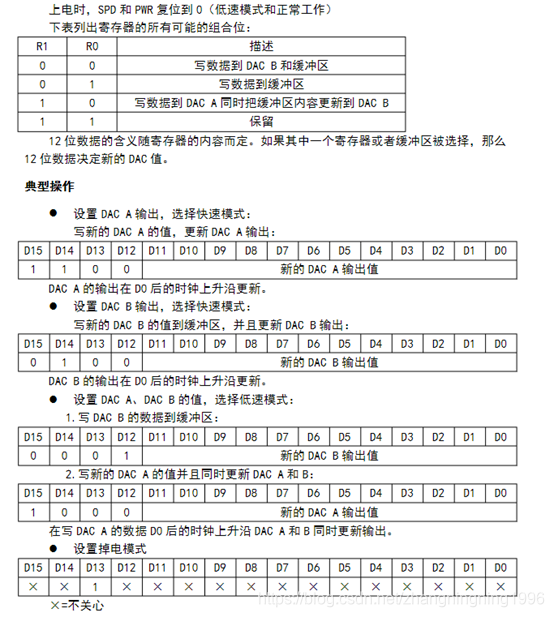

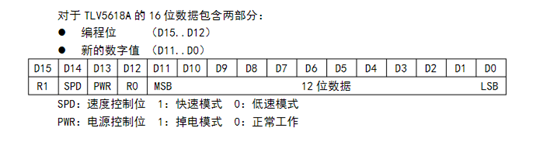

每位DIN所代表的物理意义如下：

adc128s052 AD芯片

采样率：500KSPS 8MHZ
采样率：1000KSPS 16MSPS

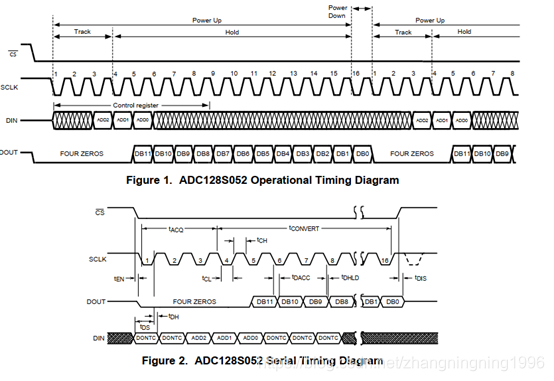

时序图如下：

需要注意的地方：
1、CS需要在第16个时钟的上升沿之后再拉高，因为第16个上升沿有作用。
感兴趣的同学可以试着驱动这两个芯片练习SPI时序的书写。
