高云FPGA(三)：程序固化和下载

原创

已于 2022-04-25 11:40:33 修改 · 5.5k 阅读

19 ·

CC 4.0 BY-SA版权

文章标签：

#fpga/cpld #fpga开发

于 2022-04-25 11:30:00 首次发布

本文详细介绍了FPGA的纯逻辑固化、逻辑+软核固化以及软件固化的步骤，涉及Gowin Programmer和EMPU_M1下载参考手册，包括SRAM下载、FPGA片内Flash固化、软件编程输出到硬件ITCM、keil配置、axf转bin、bin转itcm等过程，并提到了高云的转换工具make_hex.exe的使用。

一、纯逻辑不带软核的固化

1，参考《SUG502-1.3_Gowin_Programmer用户指南》

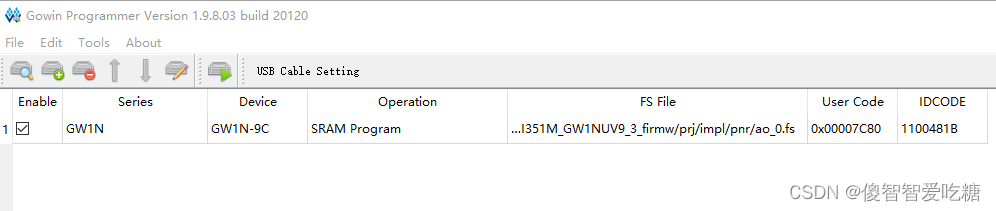

2，sram下载程序（掉电丢失）

在这里插入图片描述

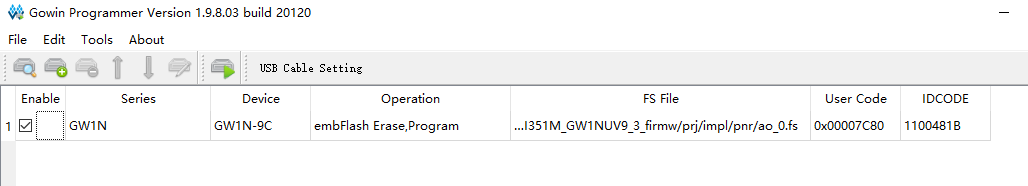

3，FPGA片内flash固化

在这里插入图片描述

二、逻辑+软核固化

1，参考《IPUG532-1.9_Gowin_EMPU_M1下载参考手册》

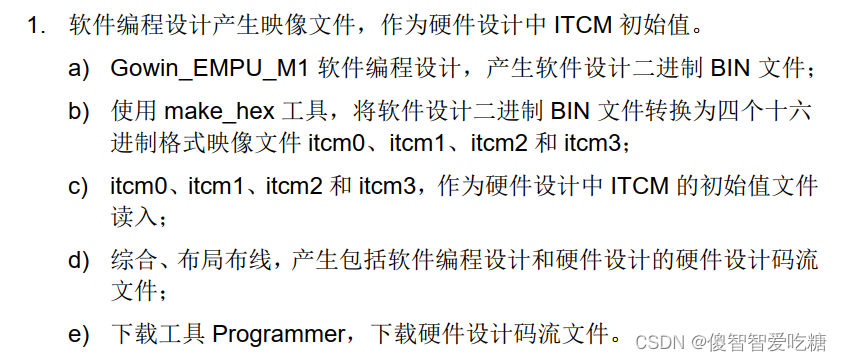

2，总共有4种软硬件设计的下载方法

在这里插入图片描述

3，我们选择第一种，软件编程输出作为硬件 ITCM 初始值

在这里插入图片描述

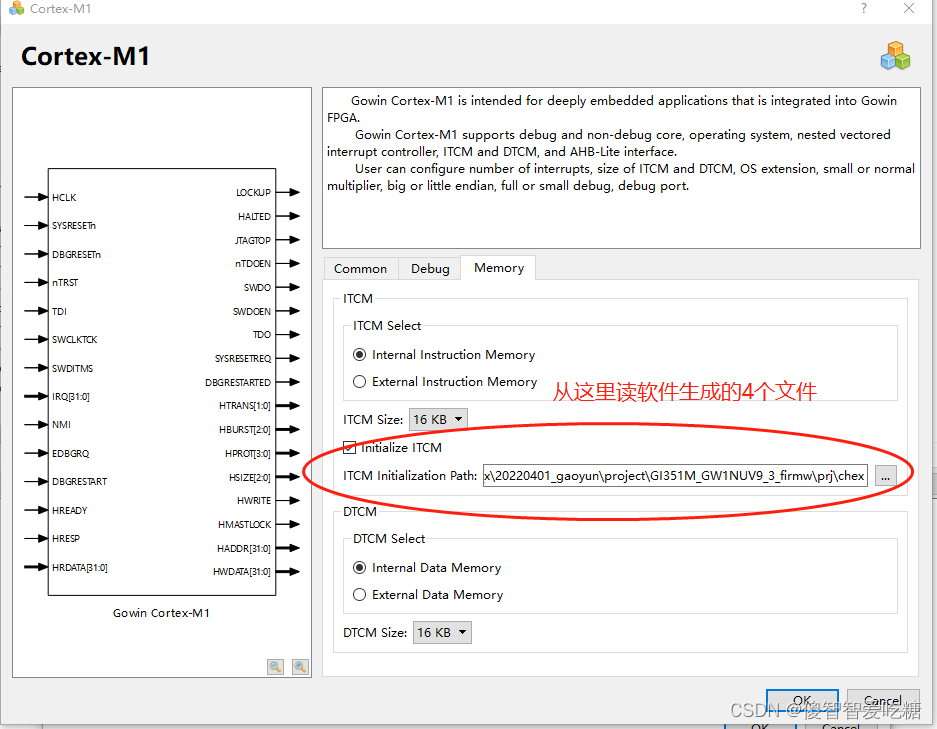

4，配置itcm初始化文件

在这里插入图片描述

5，然后编译的.fs文件就会包括了软件程序，按“一、纯逻辑不带软核的固化”方法下载即可
<
