AUTOSAR 功能抑制管理器(FIM)详解

基于AUTOSAR标准的功能抑制与控制机制

目录

  1. 概述
  2. FIM架构
  3. FIM配置与数据结构
  4. FIM权限状态
  5. FIM交互流程
  6. 总结

1. 概述

AUTOSAR功能抑制管理器(Function Inhibition Manager, FIM)是AUTOSAR标准中定义的一个系统服务模块，用于控制ECU中功能的启用和禁用。FIM提供了一种标准化的机制，使应用软件可以在特定条件下禁止某些功能的执行，尤其是在诊断事件发生或某些服务不可用的情况下。

FIM的主要目标是：

  • 定义FIM功能的需求
  • 明确FIM与其他控制机制(如RTE)的区别
  • 指定FIM的配置要素和预设条件

FIM主要应用于非安全关键系统，对于安全关键系统可能需要额外的需求。

2. FIM架构

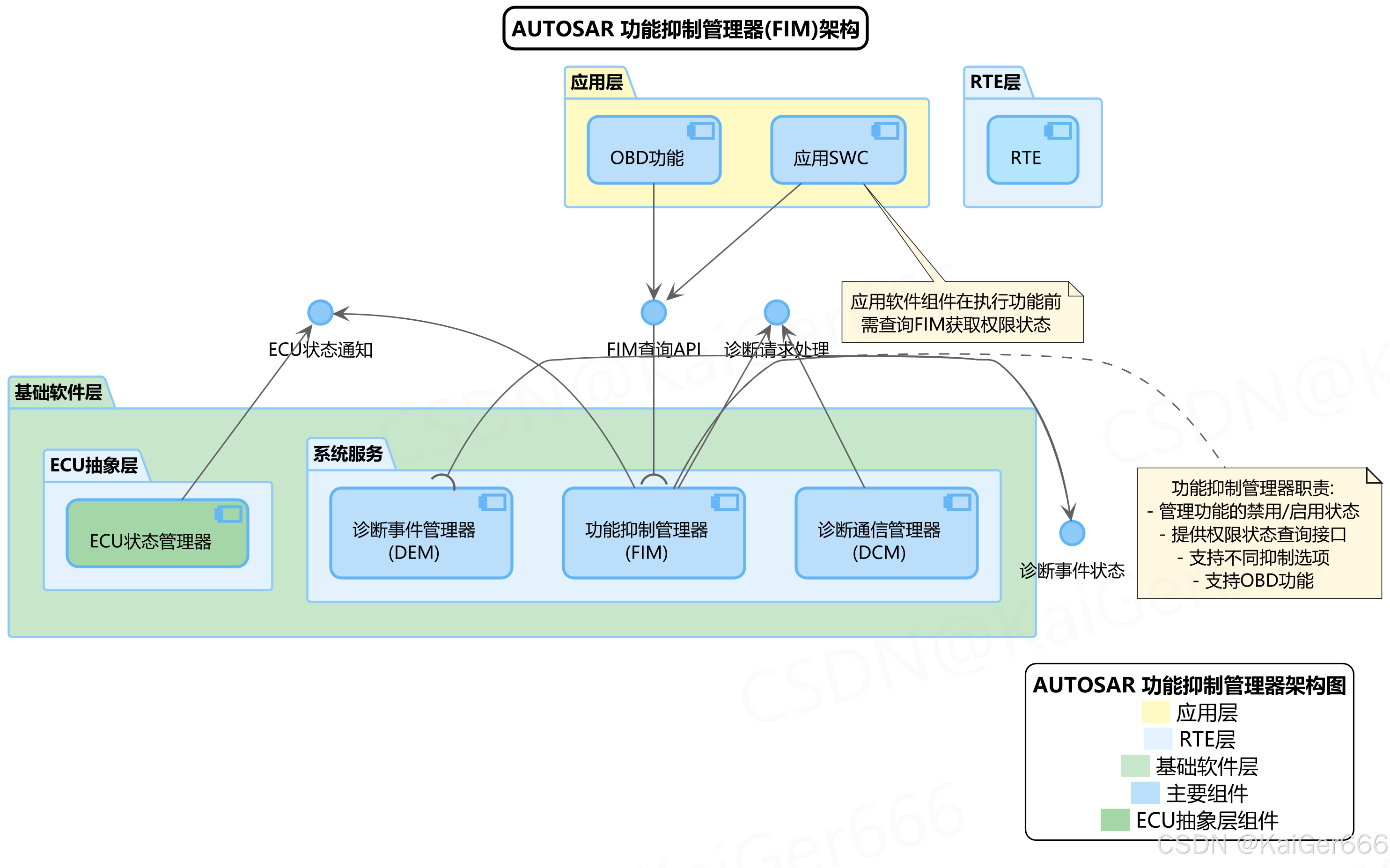

功能抑制管理器在AUTOSAR架构中作为系统服务模块，与其他模块如诊断事件管理器(DEM)和诊断通信管理器(DCM)协同工作。

在这里插入图片描述

2.1 架构组件说明

  1. 功能抑制管理器(FIM)

    • 功能：FIM是一个系统服务模块，负责管理功能的禁用/启用状态，并提供权限状态查询接口。
    • 职责：
      • 管理ECU中功能的启用和禁用状态
      • 提供统一的查询接口给应用层
      • 支持不同的抑制选项配置
      • 支持OBD功能抑制

  2. 应用软件组件(SWC)

    • 功能：应用层软件组件在执行特定功能前，需要查询FIM获取权限状态。
    • 交互方式：通过RTE提供的接口调用FIM API查询权限状态。

  3. OBD功能

    • 功能：车载诊断相关功能，需要特殊的权限管理。
    • 特殊性：OBD功能可能需要特殊的权限计算方法。

  4. 诊断事件管理器(DEM)

    • 功能：管理ECU中的诊断事件和故障码。
    • 与FIM关系：FIM根据DEM提供的诊断事件状态决定是否抑制功能。

  5. 诊断通信管理器(DCM)

    • 功能：处理诊断请求和响应。
    • 与FIM关系：通过DCM可以获取和设置FIM的状态。

2.2 接口说明

  1. FIM查询API

    • 功能：提供权限状态查询接口
    • 调用方：应用软件组件
    • 实现：根据配置的抑制条件和当前状态返回权限状态

  2. 诊断事件状态

    • 功能：获取诊断事件状态
    • 提供方：诊断事件管理器(DEM)
    • 使用场景：当抑制条件包含诊断事件时，FIM通过此接口获取事件状态

  3. 诊断请求处理

    • 功能：处理外部诊断工具请求
    • 提供方：诊断通信管理器(DCM)
    • 使用场景：外部诊断工具通过DCM访问FIM状态

  4. ECU状态通知

    • 功能：提供ECU状态信息
    • 提供方：ECU状态管理器
    • 使用场景：FIM可能根据ECU状态调整权限计算

2.3 代码示例

/* FIM模块初始化 */
void Fim_Init(const Fim_ConfigType* ConfigPtr)
{
    uint16 i;

    /* 参数检查 */
    if (ConfigPtr == NULL)
    {
        /* 报告错误 */
        return;
    }

    /* 保存配置指针 */
    Fim_ConfigPtr = ConfigPtr;

    /* 初始化各功能的权限状态 */
    for (i = 0; i < Fim_MAX_FUNCTIONS; i++)
    {
        if (ConfigPtr->FunctionRef[i].FunctionId != FIM_INVALID_FUNCTION_ID)
        {
            /* 根据配置的初始权限设置功能状态 */
            if (ConfigPtr->InitPermission[i] == TRUE)
            {
                Fim_PermissionStatus[i] = FIM_PERMISSION_ALLOWED;
            }
            else
            {
                Fim_PermissionStatus[i] = FIM_PERMISSION_DENIED;
            }
        }
    }

    /* 标记模块已初始化 */
    Fim_InitStatus = FIM_INITIALIZED;
}

3. FIM配置与数据结构

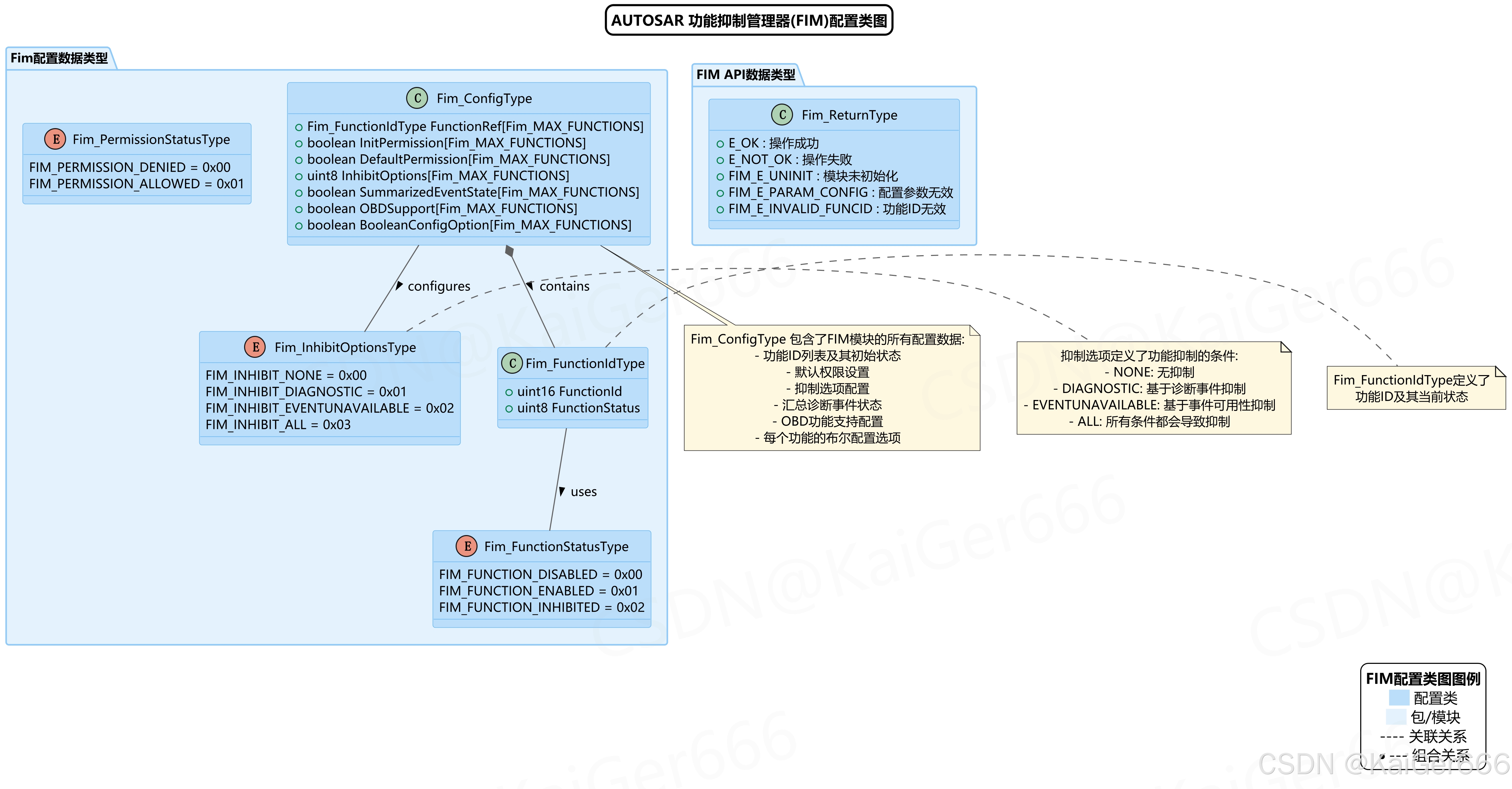

功能抑制管理器通过静态配置定义监控的功能及其抑制条件。以下是FIM的核心配置结构：

在这里插入图片描述

3.1 配置类说明

  1. Fim_ConfigType

    • 功能：FIM模块的主配置结构，包含所有与FIM相关的配置参数
    • 关键属性：
      • FunctionRef：
        • 描述：功能ID引用数组
        • 类型：Fim_FunctionIdType数组
        • 取值范围：0到Fim_MAX_FUNCTIONS-1
        • 约束：每个功能ID必须唯一
      • InitPermission：
        • 描述：初始化时的权限状态
        • 类型：boolean数组
        • 取值范围：TRUE/FALSE
        • 默认值：由配置工具设置
      • DefaultPermission：
        • 描述：默认权限状态
        • 类型：boolean数组
        • 取值范围：TRUE/FALSE
        • 默认值：由配置工具设置
      • InhibitOptions：
        • 描述：功能抑制选项
        • 类型：uint8数组
        • 取值范围：见Fim_InhibitOptionsType
        • 约束：根据抑制需求配置
      • SummarizedEventState：
        • 描述：汇总诊断事件状态
        • 类型：boolean数组
        • 取值范围：TRUE/FALSE
        • 默认值：由配置工具设置
      • OBDSupport：
        • 描述：是否支持OBD功能
        • 类型：boolean数组
        • 取值范围：TRUE/FALSE
        • 默认值：FALSE
      • BooleanConfigOption：
        • 描述：每个功能的布尔配置选项
        • 类型：boolean数组
        • 取值范围：TRUE/FALSE
        • 默认值：FALSE

  2. Fim_FunctionIdType

    • 功能：定义功能ID及其状态
    • 关键属性：
      • FunctionId：
        • 描述：功能的唯一标识符
        • 类型：uint16
        • 取值范围：0-65535
        • 约束：必须唯一
      • FunctionStatus：
        • 描述：功能的当前状态
        • 类型：uint8
        • 取值范围：见Fim_FunctionStatusType
        • 默认值：取决于初始化配置

  3. Fim_InhibitOptionsType

    • 功能：定义功能抑制的条件
    • 值：
      • FIM_INHIBIT_NONE (0x00)：无抑制条件
      • FIM_INHIBIT_DIAGNOSTIC (0x01)：基于诊断事件抑制
      • FIM_INHIBIT_EVENTUNAVAILABLE (0x02)：基于事件可用性抑制
      • FIM_INHIBIT_ALL (0x03)：所有条件都会导致抑制

  4. Fim_FunctionStatusType

    • 功能：定义功能状态
    • 值：
      • FIM_FUNCTION_DISABLED (0x00)：功能禁用
      • FIM_FUNCTION_ENABLED (0x01)：功能启用
      • FIM_FUNCTION_INHIBITED (0x02)：功能被抑制

  5. Fim_PermissionStatusType

    • 功能：定义权限状态
    • 值：
      • FIM_PERMISSION_DENIED (0x00)：拒绝执行
      • FIM_PERMISSION_ALLOWED (0x01)：允许执行

3.2 代码示例

/* FIM配置数据类型定义 */
typedef uint16 Fim_FunctionIdType;
typedef uint8 Fim_FunctionStatusType;
typedef uint8 Fim_InhibitOptionsType;
typedef uint8 Fim_PermissionStatusType;

/* 功能ID结构定义 */
typedef struct {
    Fim_FunctionIdType FunctionId;
    Fim_FunctionStatusType FunctionStatus;
} Fim_FunctionIdRefType;

/* FIM模块配置结构 */
typedef struct {
    Fim_FunctionIdRefType FunctionRef[FIM_MAX_FUNCTIONS];
    boolean InitPermission[FIM_MAX_FUNCTIONS];
    boolean DefaultPermission[FIM_MAX_FUNCTIONS];
    Fim_InhibitOptionsType InhibitOptions[FIM_MAX_FUNCTIONS];
    boolean SummarizedEventState[FIM_MAX_FUNCTIONS];
    boolean OBDSupport[FIM_MAX_FUNCTIONS];
    boolean BooleanConfigOption[FIM_MAX_FUNCTIONS];
} Fim_ConfigType;

/* FIM配置实例示例 */
const Fim_ConfigType Fim_Config = {
    /* FunctionRef */
    {
        {0x0001, FIM_FUNCTION_ENABLED},
        {0x0002, FIM_FUNCTION_ENABLED},
        {0x0003, FIM_FUNCTION_ENABLED},
        /* 更多功能ID... */
    },
    /* InitPermission */
    {
        TRUE,  /* 功能ID 0x0001 */
        TRUE,  /* 功能ID 0x0002 */
        FALSE, /* 功能ID 0x0003 */
        /* 更多初始权限... */
    },
    /* DefaultPermission */
    {
        TRUE,  /* 功能ID 0x0001 */
        TRUE,  /* 功能ID 0x0002 */
        FALSE, /* 功能ID 0x0003 */
        /* 更多默认权限... */
    },
    /* InhibitOptions */
    {
        FIM_INHIBIT_DIAGNOSTIC,        /* 功能ID 0x0001 */
        FIM_INHIBIT_EVENTUNAVAILABLE,  /* 功能ID 0x0002 */
        FIM_INHIBIT_ALL,               /* 功能ID 0x0003 */
        /* 更多抑制选项... */
    },
    /* SummarizedEventState */
    {
        FALSE, /* 功能ID 0x0001 */
        TRUE,  /* 功能ID 0x0002 */
        TRUE,  /* 功能ID 0x0003 */
        /* 更多汇总事件状态... */
    },
    /* OBDSupport */
    {
        FALSE, /* 功能ID 0x0001 */
        FALSE, /* 功能ID 0x0002 */
        TRUE,  /* 功能ID 0x0003 - OBD功能 */
        /* 更多OBD支持配置... */
    },
    /* BooleanConfigOption */
    {
        FALSE, /* 功能ID 0x0001 */
        TRUE,  /* 功能ID 0x0002 */
        FALSE, /* 功能ID 0x0003 */
        /* 更多布尔配置选项... */
    }
};

4. FIM权限状态

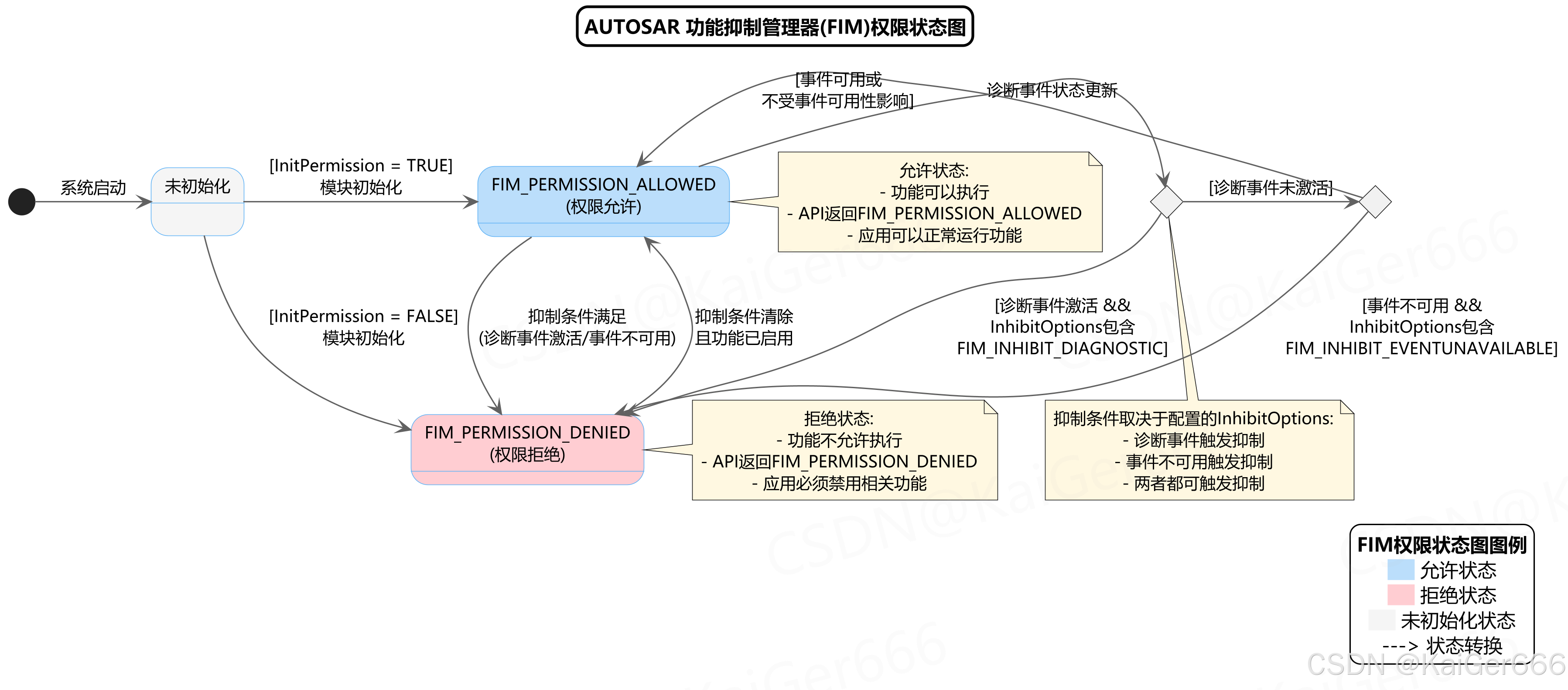

功能抑制管理器维护每个功能的权限状态，并根据配置的抑制条件动态更新这些状态。

在这里插入图片描述

4.1 权限状态说明

  1. 未初始化状态

    • 描述：模块尚未初始化，功能权限状态不可用
    • 转换条件：
      • 系统启动时，FIM处于未初始化状态
      • 调用Fim_Init()初始化模块后，根据InitPermission配置转换到允许或拒绝状态

  2. 允许状态(FIM_PERMISSION_ALLOWED)

    • 描述：功能被允许执行
    • 特性：
      • API返回FIM_PERMISSION_ALLOWED
      • 应用可以正常运行相关功能
      • 状态可能因抑制条件变化而改变
    • 转换条件：
      • 初始化时，如果InitPermission为TRUE
      • 抑制条件清除且功能已启用
      • 权限状态被外部工具更新

  3. 拒绝状态(FIM_PERMISSION_DENIED)

    • 描述：功能被禁止执行
    • 特性：
      • API返回FIM_PERMISSION_DENIED
      • 应用必须禁用相关功能
      • 状态持续直到抑制条件清除
    • 转换条件：
      • 初始化时，如果InitPermission为FALSE
      • 诊断事件激活且配置了诊断抑制
      • 事件不可用且配置了事件可用性抑制
      • 权限状态被外部工具更新

4.2 抑制条件处理

  1. 诊断事件抑制

    • 触发条件：诊断事件激活且InhibitOptions包含FIM_INHIBIT_DIAGNOSTIC
    • 处理逻辑：
      • FIM通过DEM获取诊断事件状态
      • 如果事件状态为激活，则将权限状态设为DENIED
      • 如果事件状态变为非激活，且没有其他抑制条件，则恢复为ALLOWED

  2. 事件可用性抑制

    • 触发条件：事件不可用且InhibitOptions包含FIM_INHIBIT_EVENTUNAVAILABLE
    • 处理逻辑：
      • FIM检查事件可用性状态
      • 如果事件不可用，则将权限状态设为DENIED
      • 如果事件变为可用，且没有其他抑制条件，则恢复为ALLOWED

4.3 代码示例

/* 获取功能权限状态 */
Std_ReturnType Fim_GetFunctionPermission(Fim_FunctionIdType FunctionId,
                                          Fim_PermissionStatusType* PermissionStatus)
{
    uint16 functionIndex = FIM_INVALID_INDEX;
    boolean inhibitFunction = FALSE;

    /* 检查模块初始化状态 */
    if (Fim_InitStatus != FIM_INITIALIZED)
    {
        return FIM_E_UNINIT;
    }

    /* 检查参数有效性 */
    if (PermissionStatus == NULL)
    {
        return E_NOT_OK;
    }

    /* 查找功能ID对应的索引 */
    for (uint16 i = 0; i < FIM_MAX_FUNCTIONS; i++)
    {
        if (Fim_ConfigPtr->FunctionRef[i].FunctionId == FunctionId)
        {
            functionIndex = i;
            break;
        }
    }

    /* 检查功能ID是否有效 */
    if (functionIndex == FIM_INVALID_INDEX)
    {
        return FIM_E_INVALID_FUNCID;
    }

    /* 检查功能是否启用 */
    if (Fim_ConfigPtr->FunctionRef[functionIndex].FunctionStatus != FIM_FUNCTION_ENABLED)
    {
        *PermissionStatus = FIM_PERMISSION_DENIED;
        return E_OK;
    }

    /* 检查诊断事件抑制 */
    if ((Fim_ConfigPtr->InhibitOptions[functionIndex] & FIM_INHIBIT_DIAGNOSTIC) != 0)
    {
        Dem_EventStatusExtendedType eventStatus;
        Dem_EventIdType eventId = Fim_GetAssociatedDemEventId(FunctionId);

        if (Dem_GetEventStatus(eventId, &eventStatus) == E_OK)
        {
            /* 如果诊断事件为激活状态，抑制功能 */
            if (eventStatus == DEM_EVENT_STATUS_FAILED)
            {
                inhibitFunction = TRUE;
            }
        }
    }

    /* 检查事件可用性抑制 */
    if (!inhibitFunction &&
        (Fim_ConfigPtr->InhibitOptions[functionIndex] & FIM_INHIBIT_EVENTUNAVAILABLE) != 0)
    {
        /* 检查事件可用性状态 */
        if (Fim_IsEventAvailable(FunctionId) == FALSE)
        {
            inhibitFunction = TRUE;
        }
    }

    /* 特殊处理OBD功能 */
    if (!inhibitFunction && Fim_ConfigPtr->OBDSupport[functionIndex])
    {
        /* OBD功能特殊处理 */
        inhibitFunction = Fim_ProcessOBDFunction(functionIndex);
    }

    /* 设置返回的权限状态 */
    if (inhibitFunction)
    {
        *PermissionStatus = FIM_PERMISSION_DENIED;
    }
    else
    {
        *PermissionStatus = FIM_PERMISSION_ALLOWED;
    }

    return E_OK;
}

5. FIM交互流程

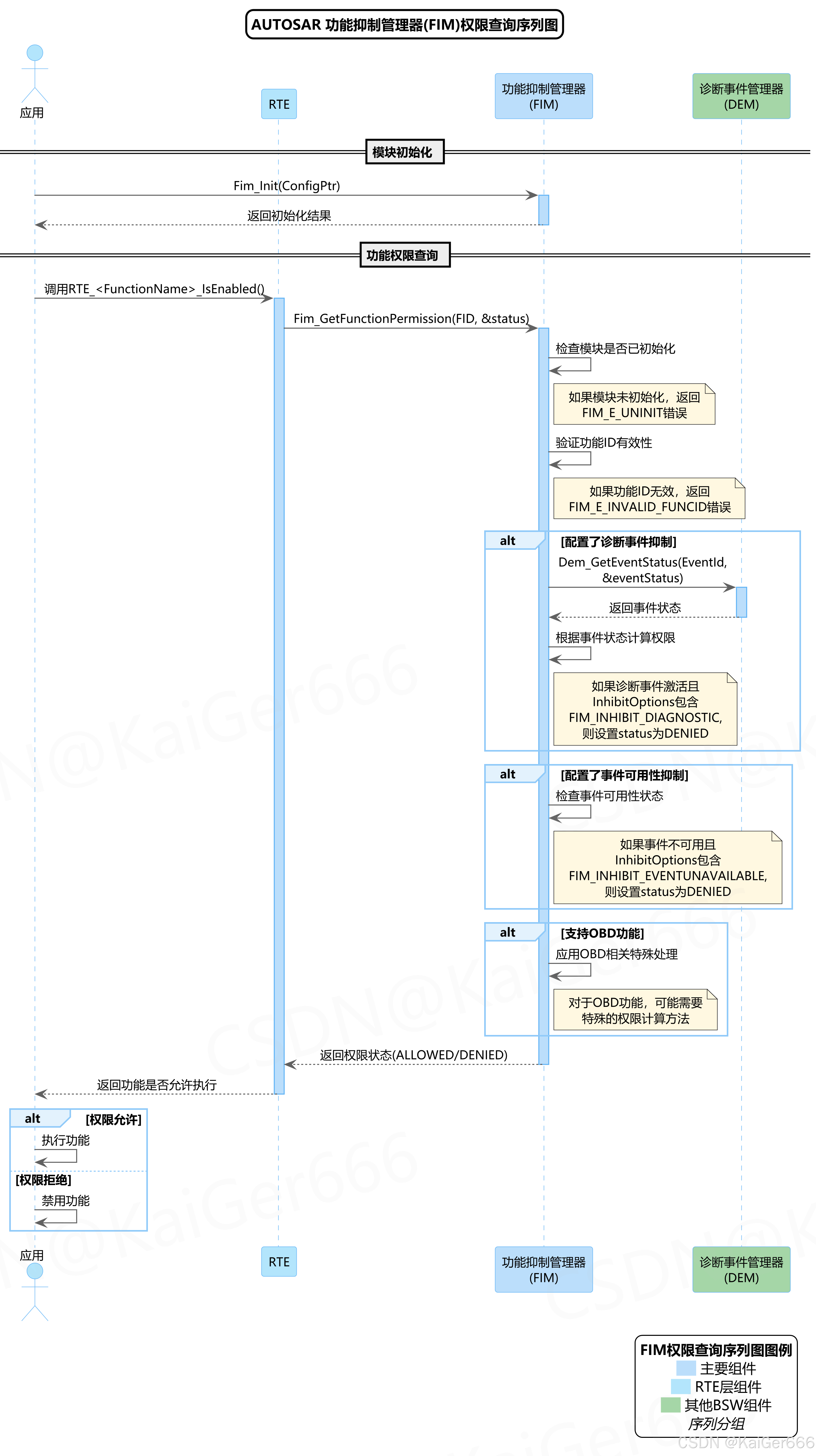

应用软件组件在执行功能前，需要通过FIM查询功能的权限状态。以下序列图展示了FIM的查询交互流程：

在这里插入图片描述

5.1 序列流程说明

  1. 模块初始化

    • 参与者：应用、FIM
    • 描述：系统启动时，应用调用Fim_Init()初始化FIM模块，设置初始权限状态
    • 函数：
      • Fim_Init(ConfigPtr)
        • 描述：初始化FIM模块
        • 参数：
          • ConfigPtr [输入]: FIM配置数据结构指针，类型为Fim_ConfigType*
        • 返回值：无

  2. 功能权限查询

    • 参与者：应用、RTE、FIM、DEM
    • 描述：应用通过RTE接口查询功能权限状态，FIM根据抑制条件返回权限结果
    • 函数：
      • RTE__IsEnabled()
        • 描述：RTE提供的应用接口，用于查询功能是否允许执行
        • 参数：无
        • 返回值：boolean，TRUE表示允许执行，FALSE表示禁止执行
      • Fim_GetFunctionPermission(FID, &status)
        • 描述：查询功能的权限状态
        • 参数：
          • FID [输入]: 功能ID，类型为Fim_FunctionIdType
          • status [输出]: 权限状态，类型为Fim_PermissionStatusType*
        • 返回值：
          • E_OK: 操作成功
          • FIM_E_UNINIT: 模块未初始化
          • FIM_E_INVALID_FUNCID: 功能ID无效

  3. 诊断事件处理

    • 参与者：FIM、DEM
    • 描述：当配置了诊断事件抑制时，FIM通过DEM获取事件状态并计算权限
    • 函数：
      • Dem_GetEventStatus(EventId, &eventStatus)
        • 描述：获取诊断事件状态
        • 参数：
          • EventId [输入]: 诊断事件ID
          • eventStatus [输出]: 事件状态
        • 返回值：
          • E_OK: 操作成功
          • E_NOT_OK: 操作失败

  4. 事件可用性检查

    • 参与者：FIM
    • 描述：当配置了事件可用性抑制时，FIM检查事件可用性状态
    • 函数：
      • Fim_IsEventAvailable(FID)
        • 描述：检查功能关联的事件是否可用
        • 参数：
          • FID [输入]: 功能ID
        • 返回值：
          • TRUE: 事件可用
          • FALSE: 事件不可用

  5. OBD功能处理

    • 参与者：FIM
    • 描述：对于OBD功能，FIM可能需要特殊的权限计算方法
    • 函数：
      • Fim_ProcessOBDFunction(functionIndex)
        • 描述：处理OBD功能的特殊权限计算
        • 参数：
          • functionIndex [输入]: 功能索引
        • 返回值：
          • TRUE: 需要抑制功能
          • FALSE: 不需要抑制功能

5.2 代码示例

/* RTE提供的应用接口示例 */
boolean RTE_AirConditioner_IsEnabled(void)
{
    Fim_PermissionStatusType permissionStatus;
    Std_ReturnType result;

    /* 调用FIM查询权限状态 */
    result = Fim_GetFunctionPermission(FIM_FUNC_AIR_CONDITIONER, &permissionStatus);

    /* 检查查询结果 */
    if (result != E_OK)
    {
        /* 查询失败，默认禁用功能 */
        return FALSE;
    }

    /* 返回权限状态 */
    return (permissionStatus == FIM_PERMISSION_ALLOWED) ? TRUE : FALSE;
}

/* 应用使用示例 */
void Application_ControlAirConditioner(void)
{
    /* 查询功能是否允许执行 */
    if (RTE_AirConditioner_IsEnabled())
    {
        /* 功能允许执行，正常控制空调 */
        AirConditioner_SetTemperature(DESIRED_TEMPERATURE);
        AirConditioner_SetFanSpeed(DESIRED_FAN_SPEED);
    }
    else
    {
        /* 功能不允许执行，禁用空调控制 */
        AirConditioner_Disable();
        /* 可能需要通知用户 */
        HMI_DisplayMessage(MSG_AIR_CONDITIONER_DISABLED);
    }
}

/* 诊断事件回调函数示例 */
void Dem_EventStatusChanged_Callback(Dem_EventIdType EventId,
                                      Dem_EventStatusExtendedType EventStatus)
{
    /* 当诊断事件状态变化时，更新相关功能的权限状态 */
    Fim_UpdatePermissionStateForEvent(EventId, EventStatus);
}

6. 总结

AUTOSAR功能抑制管理器(FIM)提供了一种标准化的机制，用于控制ECU中功能的启用和禁用。通过FIM，可以在特定条件下（如诊断事件激活或事件不可用）自动抑制相关功能，提高系统的健壮性和安全性。

6.1 FIM的主要特点

  • 标准化接口：提供统一的API接口，便于应用软件查询功能权限状态
  • 灵活配置：支持不同的抑制选项，可根据需求配置抑制条件
  • 诊断集成：与诊断系统紧密集成，可基于诊断事件状态抑制功能
  • 事件可用性：支持基于事件可用性的功能抑制
  • OBD支持：为OBD功能提供特殊的权限计算方法
  • 汇总诊断事件：支持汇总诊断事件状态，简化诊断逻辑

6.2 应用场景

FIM可广泛应用于以下场景：

  1. 故障安全策略：当检测到故障时，自动禁用受影响的功能
  2. 诊断服务控制：在诊断会话期间，控制特定功能的可用性
  3. OBD监控：管理OBD相关功能的执行权限
  4. 功能降级：在系统降级模式下，有选择地禁用非关键功能
  5. 资源管理：在资源受限的情况下，控制高资源消耗功能的执行

6.3 最佳实践

在使用FIM时，应遵循以下最佳实践：

  1. 合理配置抑制条件：根据系统需求和安全策略，合理配置每个功能的抑制条件
  2. 执行前查询：应用软件在执行功能前，必须查询FIM获取权限状态
  3. 遵循权限结果：严格遵循FIM返回的权限结果，不允许执行被禁止的功能
  4. 优化性能：避免频繁查询，可以缓存权限状态，仅在必要时更新
  5. 处理异常：妥善处理FIM查询失败的情况，实施合适的失败安全策略
AutoSAR系列讲解（实践篇）12.1-Diagnostics简介
雪云飞星的博客
02-19 1万+
主要概括性的讲解了诊断协议UDS和AutoSAR的诊断架构
AUTOSAR图解==＞AUTOSAR_SRS_EEPROMDriver
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
05-06 1848
EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦除可编程只读存储器）是一种非易失性存储器，广泛应用于汽车电子控制单元(ECU)中，用于存储配置数据、校准参数和诊断信息等。AUTOSAR标准规范了EEPROM驱动的接口和行为，确保不同供应商的EEPROM控制器能够统一集成到AUTOSAR架构中。内部EEPROM：集成在微控制器内部的EEPROM存储器外部EEPROM：通过通信总线（如SPI、I2C）连接的独立EEPROM芯片。
AUTOSAR进阶图解==＞AUTOSAR_SRS_TTCAN
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
07-25 1682
AUTOSAR TTCAN分析与实现摘要 本文详细分析了AUTOSAR标准中时间触发CAN(TTCAN)的实现方案。TTCAN基于ISO 11898-4标准，通过预定义时间窗口实现确定性通信，同时兼容传统事件触发模式。文档从架构设计、配置模型和通信流程三个维度展开：架构上采用分层设计，包含CAN Driver、TTCAN Manager和CAN Interface等核心组件；配置模型定义了时间窗口与硬件对象的映射关系；通信流程则详细说明了时间窗口调度机制。实现上提供了关键代码示例，包括硬件初始化、时间窗口配
AUTOSAR进阶图解==＞AUTOSAR_SRS_XCP
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
07-25 605
XCP（Universal Measurement and Calibration Protocol）是ASAM（Association for Standardization of Automation and Measuring Systems）标准，用于ECU（Electronic Control Unit）的标定目的。XCP是CCP（CAN Calibration Protocol）的后继者，提供了更多功能和灵活性。在线内存标定：读写访问ECU内存数据页初始化和切换：管理不同的标定数据页。
AUTOSAR进阶图解==＞AUTOSAR_SRS_PortDriver
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
07-28 996
AUTOSAR Port Driver是MCAL层的关键模块，负责初始化和配置微控制器的端口结构。它提供引脚功能、方向、特性等静态配置，并支持运行时方向修改。模块架构分为初始化、API接口和配置结构三部分，包含Port_Init、SetPinDirection等核心API。通过配置结构定义引脚属性，Port Driver为DIO、ADC等驱动提供基础支持，确保硬件访问标准化。
AUTOSAR图解==＞AUTOSAR_SRS_Gateway
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
05-28 732
AUTOSAR Gateway是汽车电子通信架构中的关键组件，主要负责不同总线系统间的数据交换。本文深入解析了Gateway的两大核心模块：PDU Router（基于帧的路由）和Signal Gateway（基于信号的路由），详细阐述了它们的架构、功能特性和协同工作机制。文章从数据流角度分析了信号从应用层到物理层的完整传输过程，包括信号处理、PDU路由和物理传输三个关键阶段。同时介绍了静态路由规则、配置更新机制和安全考量等管理特性。
AUTOSAR图解==＞AUTOSAR_SRS_PWMDriver
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
05-21 2146
本文详细介绍了AUTOSAR PWM驱动模块的功能、架构、配置、API接口及状态管理。PWM驱动作为AUTOSAR微控制器抽象层的一部分，负责生成和控制PWM信号，广泛应用于汽车电子系统中的电机控制、LED调光等场景。文章首先概述了PWM驱动的基本功能，包括通道配置、占空比设置和电源管理。接着，分析了PWM驱动在AUTOSAR软件架构中的层次关系及其与其他模块的交互。随后，详细描述了PWM驱动的配置选项，包括占空比、通道类型和通知机制等。文章还介绍了PWM驱动的核心API接口，涵盖初始化、占空比控制、通道状
AUTOSAR进阶图解==＞AUTOSAR_SRS_FreeRunningTimer
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
07-31 751
摘要 AUTOSAR自由运行定时器(SWFRT)是AUTOSAR标准中提供高精度时间测量的关键组件。本文详细解析了SWFRT的架构、状态管理和交互流程。SWFRT通过硬件定时器(GPT)和操作系统(OS)服务为应用层提供时间测量功能，其架构包含应用层、服务层和基础软件层。状态管理分为未初始化、停止、运行中、暂停和错误五种状态，支持灵活的状态转换。交互流程展示了从初始化、启动、测量到停止的完整操作序列。SWFRT的设计考虑了硬件约束条件，通过配置性实现定时器资源的共享和管理。
AUTOSAR进阶图解==＞AUTOSAR_SRS_GPTDriver
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
07-31 613
AUTOSAR GPT驱动架构与功能概述 AUTOSAR通用定时器驱动(GPT)是微控制器抽象层(MCAL)的核心组件，负责提供精确的短期定时服务。其主要功能包括： 定时器初始化与控制 提供50μs-5ms范围的精确定时 支持单次/连续中断通知 实现时间触发唤醒机制 管理预定义定时器作为时间基准 在AUTOSAR架构中，GPT驱动位于MCAL层，与时间服务、操作系统和ECU状态管理器紧密交互。通过分层设计和模块化配置，GPT驱动实现了硬件无关性，满足不同应用场景的定时需求。配置参数包括通道模式、时钟源、定时
AUTOSAR图解==＞AUTOSAR_SRS_CoreTest
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
05-03 1068
AUTOSAR CoreTest模块是为满足汽车标准要求而设计的核心测试API规范，用于在运行时检测硬件核心组件的静态错误。CoreTest作为AUTOSAR标准的一部分，主要职责是定期或在启动时执行对CPU核心及其相关资源的测试，确保ECU核心功能的正常运行。CoreTest在整体安全概念中发挥着重要作用，但需要注意的是，它本身并不提供完整的诊断覆盖率，而是作为更大安全概念的组成部分。该模块专注于检测静态硬件错误，而非瞬态故障或间歇性故障。启动时测试：在系统启动阶段验证核心硬件功能关键任务前验证。
AUTOSAR图解==＞AUTOSAR_SRS_OCUDriver
一名留德华的，康德的信徒的，专注于汽车电子领域的博客
06-14 1025
OCU（Output Compare Unit，输出比较单元）驱动是AUTOSAR标准中的一个基础软件模块，属于MCAL（Microcontroller Abstraction Layer，微控制器抽象层）层。OCU驱动模块为上层软件提供了对微控制器输出比较单元的访问接口，使应用软件能够在指定时间点执行特定的输出操作。自由运行计数器：从最小值运行到最大值，然后自动重新开始计数比较阈值：在每次计数器增加一个单位时与计数器内容进行比较的目标值比较动作：当计数器值与比较阈值匹配时执行的操作。
AUTOSAR-SWS-EEPROMDriver
qq_45212020的博客
06-10 1288
AUTOSAR EEPROM Driver
尚硅谷尚庭公寓学习笔记
最新发布
2301_80165178的博客
07-31 470
本文摘要了Java开发中的几个实用技巧：1）使用@Builder注解实现链式调用创建对象；2）saveOrUpdate方法根据主键自动判断插入或更新数据；3) Minio文件上传的完整实现流程，包括配置、权限设置和服务层逻辑；4）集合判空的最佳实践；5）UpdateWrapper实现条件更新；6）IPage分页查询的使用方法。这些内容涵盖了日常开发中的常见场景，对提高开发效率很有帮助。
[特殊字符] 深入解析String的不可变性：Java字符串设计的精妙之处
m0_51176516的博客
07-31 643
摘要： Java中String的不可变性是指一旦创建，其值不可更改，任何修改操作都会生成新对象。这种设计确保了安全性（防止恶意篡改）、线程安全（无需同步）、性能优化（哈希缓存、字符串池重用）和内存效率。String通过final字符数组、不暴露修改方法和防御性拷贝实现不可变性。实践中需注意字符串拼接的性能问题，优先使用StringBuilder。常见误区包括混淆引用重新赋值与内容修改。不可变性的核心价值在于提供安全、高效且线程安全的字符串处理机制。
Java 反射核心：Class对象
m0_70660627的博客
07-30 746
Reflection(反射)是 Java 被视为动态语言的关键。反射机制允许程序在执行期借助于 Reflection API 取得任何类的内部信息（类名，方法，接口），并能直接操作任意对象的内部属性及方法。反射机制的核心在于 Class对象，它提供了在运行时探查和操作类结构的能力，是 Java 实现动态特性的关键。理解类加载过程和 Class对象的唯一性对于掌握反射至关重要。创作不易，大家的支持就是我坚持下去的动力！
MySQL(170)如何使用MySQL的性能模式（Performance Schema）？
qq_43012298的博客
07-31 472
摘要：MySQL Performance Schema是一个内置诊断工具，用于监控服务器性能和活动。本文介绍了如何检查、启用和配置Performance Schema，并详细说明其核心监控表的功能。通过SQL查询示例展示了常见监控场景，包括等待事件、语句执行统计等。最后提供Java代码示例，演示如何通过JDBC连接MySQL并查询Performance Schema数据，实现程序化性能监控。该工具能有效帮助开发者识别性能瓶颈，进行数据库优化。
SpringAI入门及浅实践，实战 Spring‎ AI 调用大模型、提示词工程、对话记忆、Adv‎isor 的使用
WDJ54068923的博客
07-28 1268
本文摘要： 文章系统介绍了Spring AI中关于提示词工程（Prompt）与对话记忆的核心知识点。提示词工程部分详解了提示词的基本概念与分类（基于角色/功能），并总结了14条优化技巧，强调清晰指令、结构化输出和任务拆解等关键点。对话记忆部分展示了通过ChatClient实现多轮对话的多种方式，包括构造器注入、建造者模式、不同响应格式（ChatResponse/实体对象/流式返回）以及动态提示词模板的应用。全文通过代码示例直观呈现了Spring AI处理AI交互的核心技术方案。
学习 java web 简单监听器
~
07-31 75
使用Java Servlet作为后端核心，配合监听器(Listener)实现应用生命周期管理，前端采用JSP进行动态页面渲染。核心功能包括通过Servlet处理HTTP请求，利用监听器监控ServletContext、Session和Request三种作用域对象的创建销毁及属性变更，实现资源管理和业务逻辑处理。项目中MyListener类实现了多种监听器接口，可捕获对象创建销毁事件及属性变化，为系统提供完善的监控能力。
java基于交易日表计算自然日、工作日、交易日
qq_36635569的博客
07-30 296
摘要：本文介绍了一个交易日计算系统的设计与实现。系统通过交易日表(BUS_DATE)结构存储日期信息，区分自然日、工作日和交易日三种日期类型。核心功能包括：1) 计算指定日期前/后N个交易日/工作日；2) 按周/月/季/年维度计算特定工作日；3) 日期转换和格式化处理。系统采用Java开发，包含枚举类、实体类、Mapper层、Service层和工具类(DimTimeUtil、DateParse)等模块，提供灵活的日期计算方法，适用于金融交易场景的日期计算需求。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

KaiGer666

慧眼~施主！！！

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
