AUTOSAR图解==＞AUTOSAR_AP_SWS_AutomotiveAPIGateway

AUTOSAR Automotive API Gateway详解

车辆API网关技术规范解析与应用

目录

• 1. 概述
• 2. AUTOSAR Automotive API Gateway架构
  • 2.1 整体架构
  • 2.2 VISS接口操作流程
  • 2.3 VSS树结构与AUTOSAR映射关系
• 3. 生命周期和状态管理
  • 3.1 生命周期状态图
• 4. 错误处理机制
  • 4.1 VISS错误处理
• 5. 总结

---

1. 概述

AUTOSAR Automotive API Gateway是AUTOSAR自适应平台(AP)中的一个功能集群，提供了一种数据中心式的方法，通过VISS(Vehicle Information Service Specification)协议，使非AUTOSAR客户端能够访问车辆服务和数据。

本文档详细解析了Automotive API Gateway的架构、数据流、生命周期管理以及错误处理机制，帮助开发者理解并应用这一规范。

Automotive API Gateway的主要功能包括：

• 提供标准化的VISS接口，支持读取、更新和订阅操作
• 采用VSS(Vehicle Signal Specification)数据模型表示车辆数据
• 通过声明式映射连接VISS请求与AUTOSAR服务
• 支持C++绑定以便与AUTOSAR平台集成
• 提供完整的生命周期管理和错误处理机制

---

2. AUTOSAR Automotive API Gateway架构

2.1 整体架构

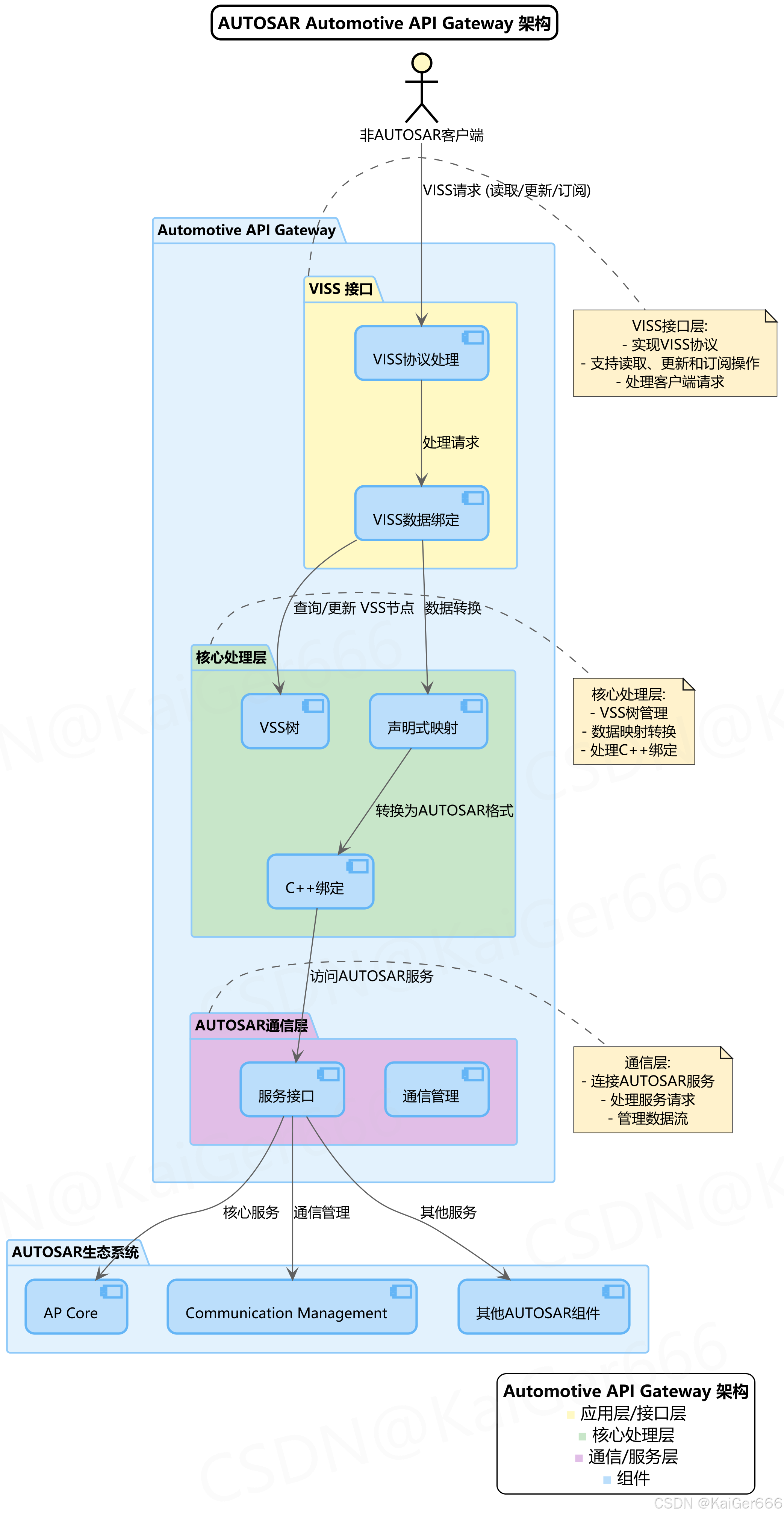

Automotive API Gateway的架构设计采用分层结构，每层负责特定的功能，共同协作处理非AUTOSAR客户端的请求。

架构层次结构说明：

1. VISS接口层

   • VISS协议处理：实现VISS协议规范，处理客户端请求
   • VISS数据绑定：连接VISS请求与VSS树

2. 核心处理层

   • 声明式映射：定义VSS节点与AUTOSAR服务的映射关系
   • VSS树：车辆数据的层次化表示
   • C++绑定：提供C++接口与AUTOSAR组件交互

3. AUTOSAR通信层

   • 通信管理：处理底层通信
   • 服务接口：连接到AUTOSAR生态系统中的其他服务

通过这种分层架构，Automotive API Gateway能够高效地将非AUTOSAR客户端的VISS请求转换为AUTOSAR服务调用，并将结果返回给客户端。

2.2 VISS接口操作流程

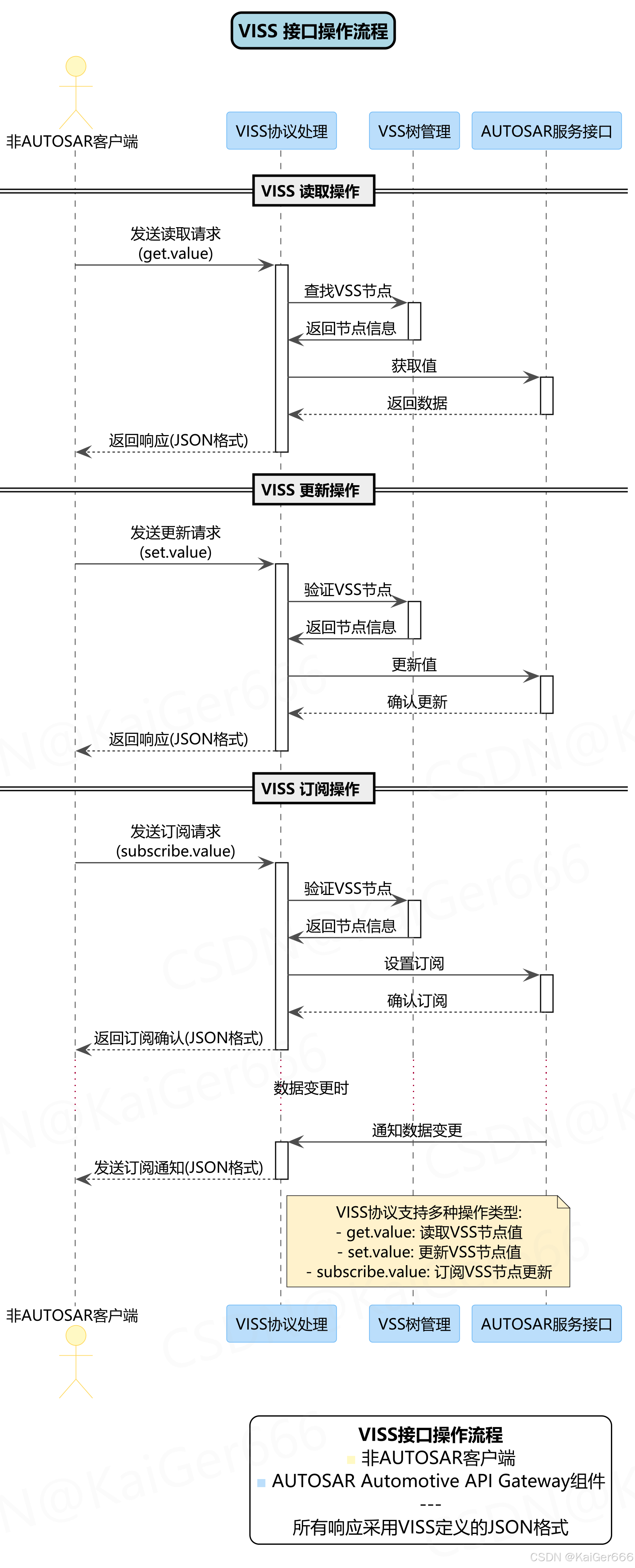

VISS协议定义了三种主要操作类型：读取、更新和订阅。下图展示了这三种操作的序列流程：

VISS操作流程说明：

1. 读取操作(get.value)

   • 客户端发送读取请求
   • VISS协议处理器查找VSS节点
   • 通过AUTOSAR服务接口获取数据
   • 返回JSON格式的响应

2. 更新操作(set.value)

   • 客户端发送更新请求
   • VISS协议处理器验证VSS节点
   • 通过AUTOSAR服务接口更新值
   • 返回更新确认

3. 订阅操作(subscribe.value)

   • 客户端发送订阅请求
   • 设置订阅关系
   • 当数据变更时，自动推送通知

所有VISS操作都使用标准的JSON格式进行通信，确保了接口的一致性和互操作性。

2.3 VSS树结构与AUTOSAR映射关系

VSS树是一种层次化的数据结构，用于标准化表示车辆数据。Automotive API Gateway使用VSS树组织数据，并通过映射机制连接到AUTOSAR服务。

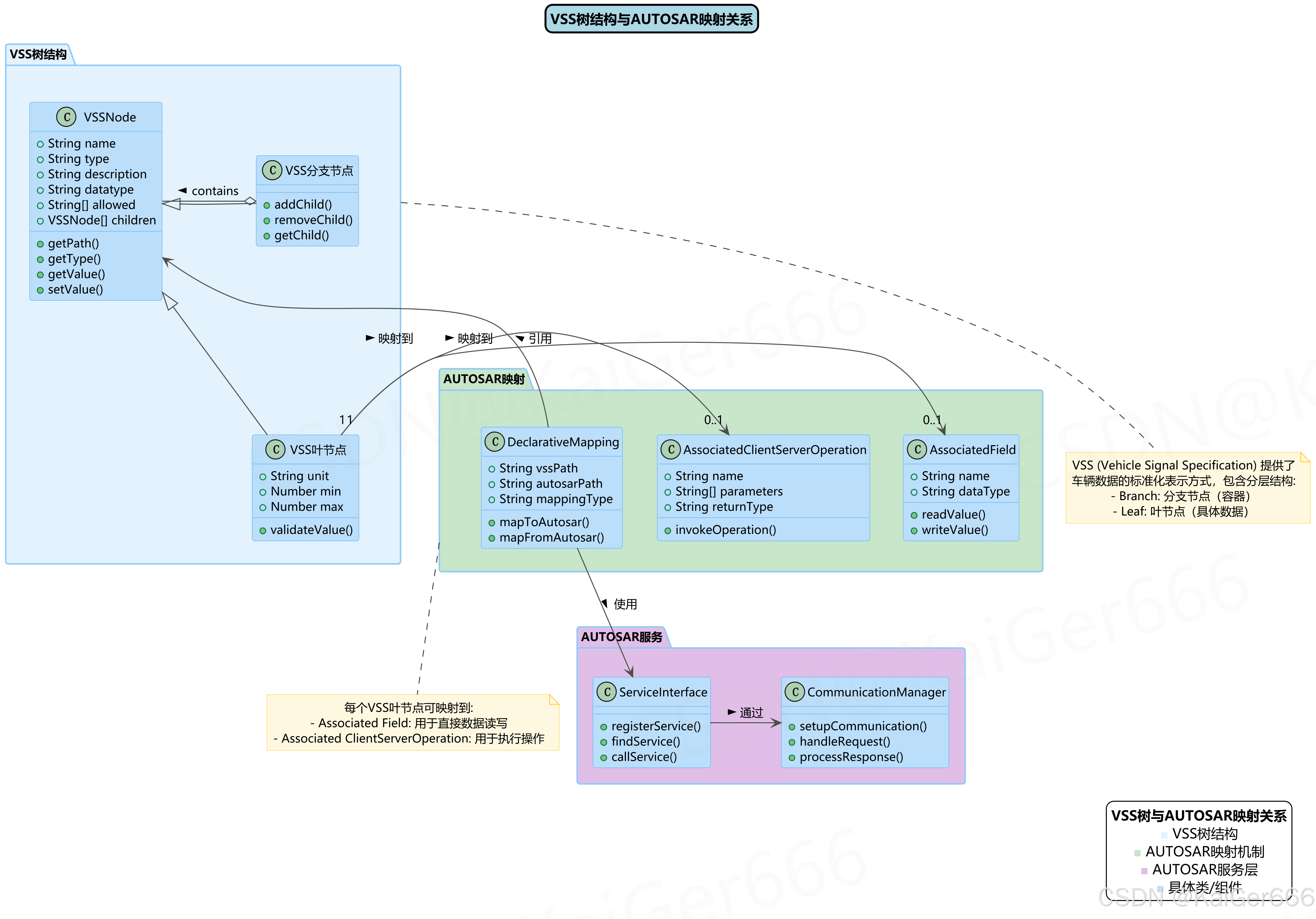

VSS树与映射说明：

1. VSS树结构

   • VSSNode：VSS树中的基本节点
   • VSS叶节点：包含实际数据的终端节点
   • VSS分支节点：组织结构的容器节点

2. AUTOSAR映射

   • AssociatedField：与VSS叶节点关联的字段
   • AssociatedClientServerOperation：与VSS叶节点关联的操作
   • DeclarativeMapping：定义映射关系的配置

3. 映射机制

   • 每个VSS叶节点可以映射到一个AUTOSAR字段或操作
   • 声明式映射提供了配置化的方式定义这些关系
   • 映射机制支持双向转换，确保数据类型和格式的一致性

通过这种映射机制，Automotive API Gateway能够将标准化的VSS数据模型转换为AUTOSAR平台能够理解的格式，实现了非AUTOSAR客户端与AUTOSAR平台之间的无缝连接。

---

3. 生命周期和状态管理

3.1 生命周期状态图

Automotive API Gateway的生命周期管理遵循AUTOSAR自适应平台的状态模型，确保功能集群能够正确地启动、运行和关闭。

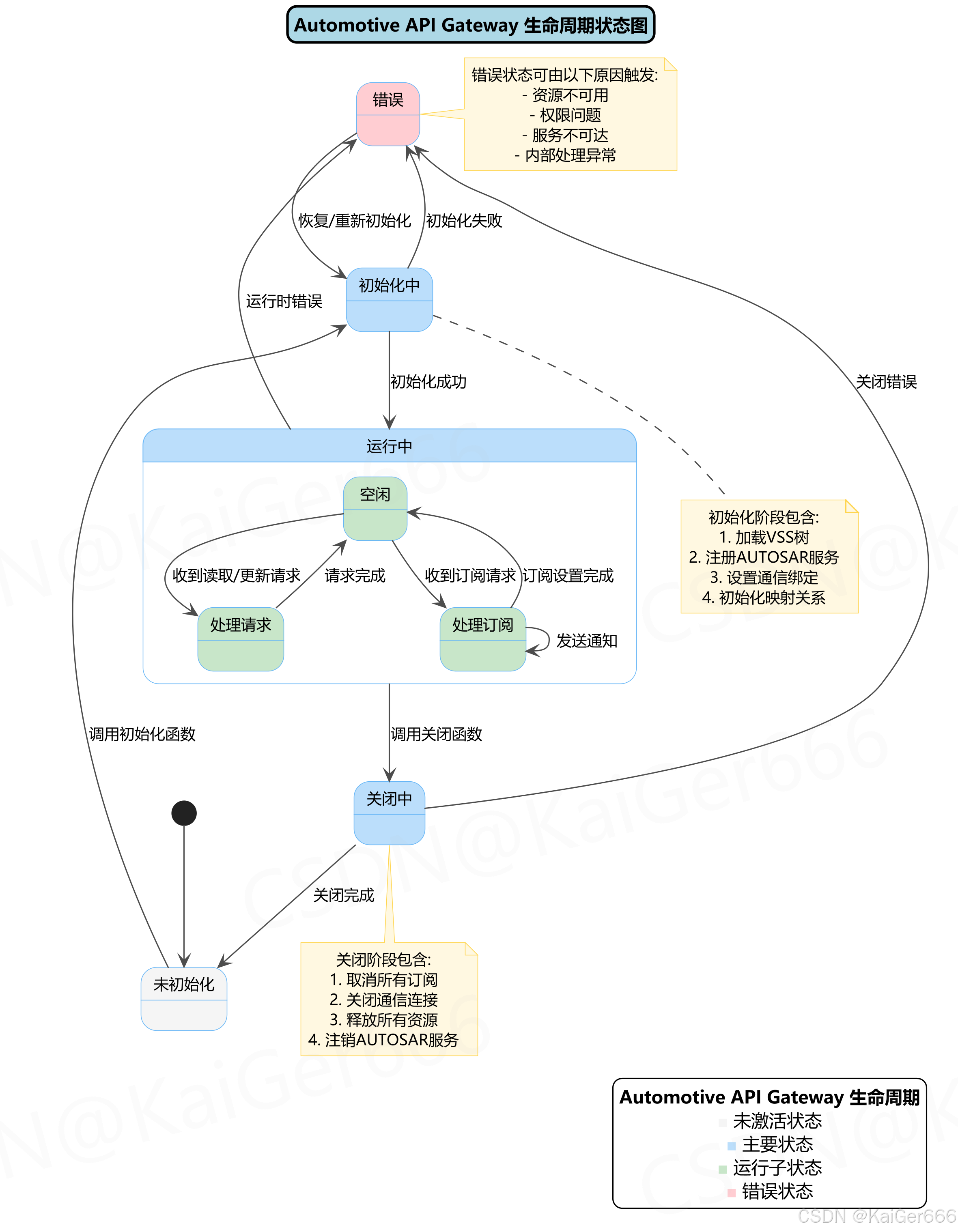

生命周期状态说明：

1. 主要状态

   • 未初始化：功能集群尚未启动
   • 初始化中：正在进行初始化操作
   • 运行中：正常处理客户端请求
   • 关闭中：正在执行关闭流程
   • 错误：遇到无法恢复的问题

2. 运行中子状态

   • 空闲：等待客户端请求
   • 处理请求：处理读取或更新请求
   • 处理订阅：处理订阅请求或发送通知

3. 状态转换

   • 启动时从未初始化转到初始化中，成功后进入运行中
   • 关闭时先进入关闭中状态，完成后回到未初始化
   • 任何阶段出现异常都可能进入错误状态

通过这种状态管理，Automotive API Gateway能够与AUTOSAR平台的生命周期管理机制集成，并确保资源的正确分配和释放。

---

4. 错误处理机制

4.1 VISS错误处理

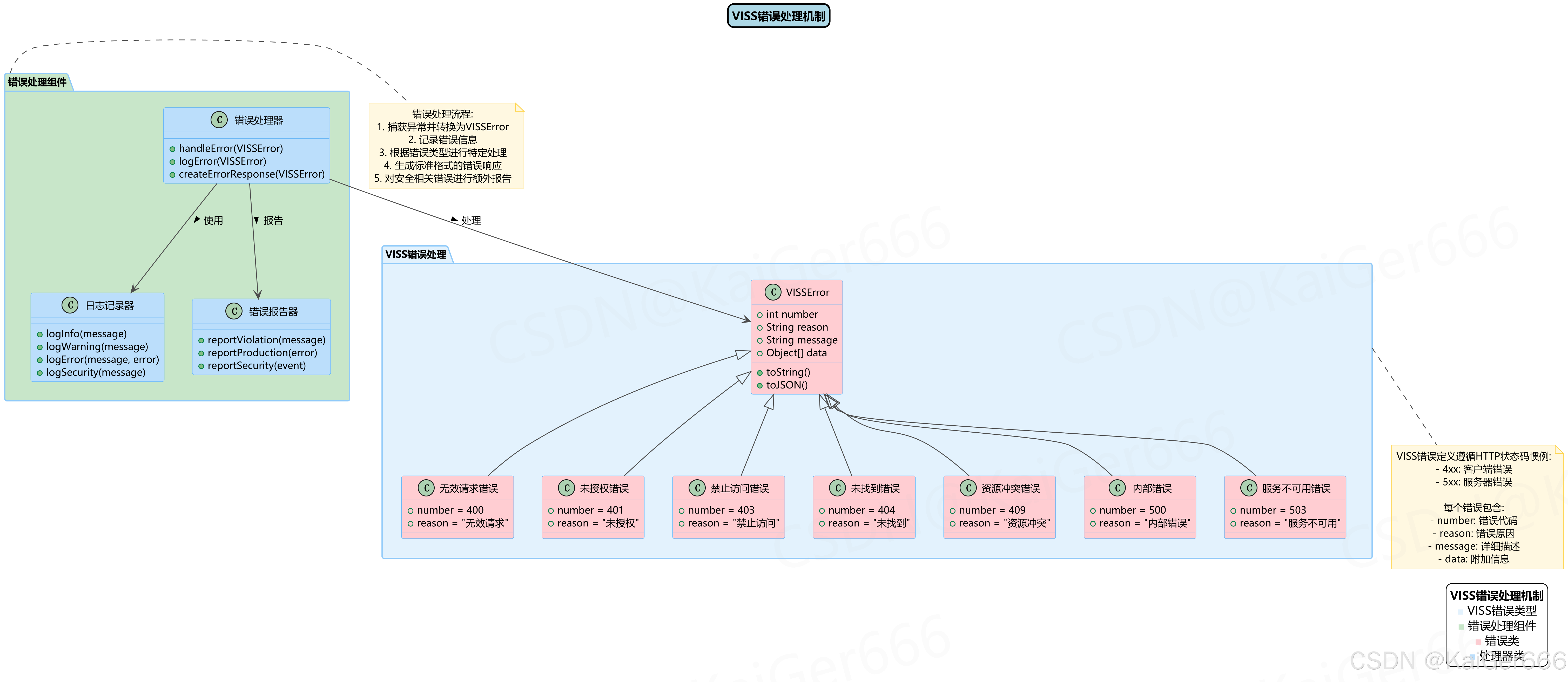

Automotive API Gateway实现了完整的错误处理机制，基于VISS协议定义的错误类型。

错误处理机制说明：

1. VISS错误类型

   • 无效请求错误(400)：请求格式或内容不符合规范
   • 未授权错误(401)：缺少必要的认证信息
   • 禁止访问错误(403)：权限不足
   • 未找到错误(404)：请求的资源不存在
   • 资源冲突错误(409)：请求与当前状态冲突
   • 内部错误(500)：服务内部异常
   • 服务不可用错误(503)：服务暂时不可用

2. 错误处理组件

   • 错误处理器：捕获并处理异常
   • 日志记录器：记录错误信息
   • 错误报告器：向平台报告严重错误

3. 错误处理流程

   • 捕获异常并转换为标准VISS错误
   • 记录错误详情到日志
   • 生成标准格式的错误响应
   • 对安全相关错误进行额外报告

通过这套错误处理机制，Automotive API Gateway能够以标准化的方式处理各种异常情况，提供清晰的错误反馈，并支持问题诊断和修复。

---

5. 总结

AUTOSAR Automotive API Gateway作为自适应平台的关键功能集群，通过VISS协议为非AUTOSAR客户端提供了访问车辆服务和数据的标准接口。其主要特点和优势包括：

• 标准化接口：采用VISS协议提供一致的API，便于第三方应用集成
• 数据模型统一：使用VSS树统一表示车辆数据，提高互操作性
• 灵活映射机制：支持声明式映射，简化配置和维护
• 完整生命周期管理：与AUTOSAR平台生命周期集成，确保资源正确管理
• 强大错误处理：提供标准化的错误处理机制，增强系统稳定性

Automotive API Gateway的实现使得车辆数据和服务能够以安全、标准化的方式对外开放，为车联网应用、移动应用集成以及第三方服务提供了基础，促进了汽车软件生态系统的发展。

声明式映射，简化配置和维护

• 完整生命周期管理：与AUTOSAR平台生命周期集成，确保资源正确管理
• 强大错误处理：提供标准化的错误处理机制，增强系统稳定性

Automotive API Gateway的实现使得车辆数据和服务能够以安全、标准化的方式对外开放，为车联网应用、移动应用集成以及第三方服务提供了基础，促进了汽车软件生态系统的发展。

通过本文的详细解析，开发者可以深入理解Automotive API Gateway的架构设计、工作原理和应用方法，为相关开发工作提供参考。
