AUTOSAR车辆更新与配置管理(V-UCM)

基于AUTOSAR自适应平台需求规范的V-UCM详细分析

1. 概述

AUTOSAR自适应平台提供了车辆更新与配置管理(V-UCM)功能，它为车辆软件的安全、可靠更新提供了标准化解决方案。V-UCM的主要目标是协调车辆内部软件的安装、更新和移除过程，确保这些操作以安全、可靠的方式进行。

本文档基于AUTOSAR自适应平台对车辆更新与配置管理的需求规范，对V-UCM的架构、功能和工作流程进行详细说明。

2. V-UCM系统架构

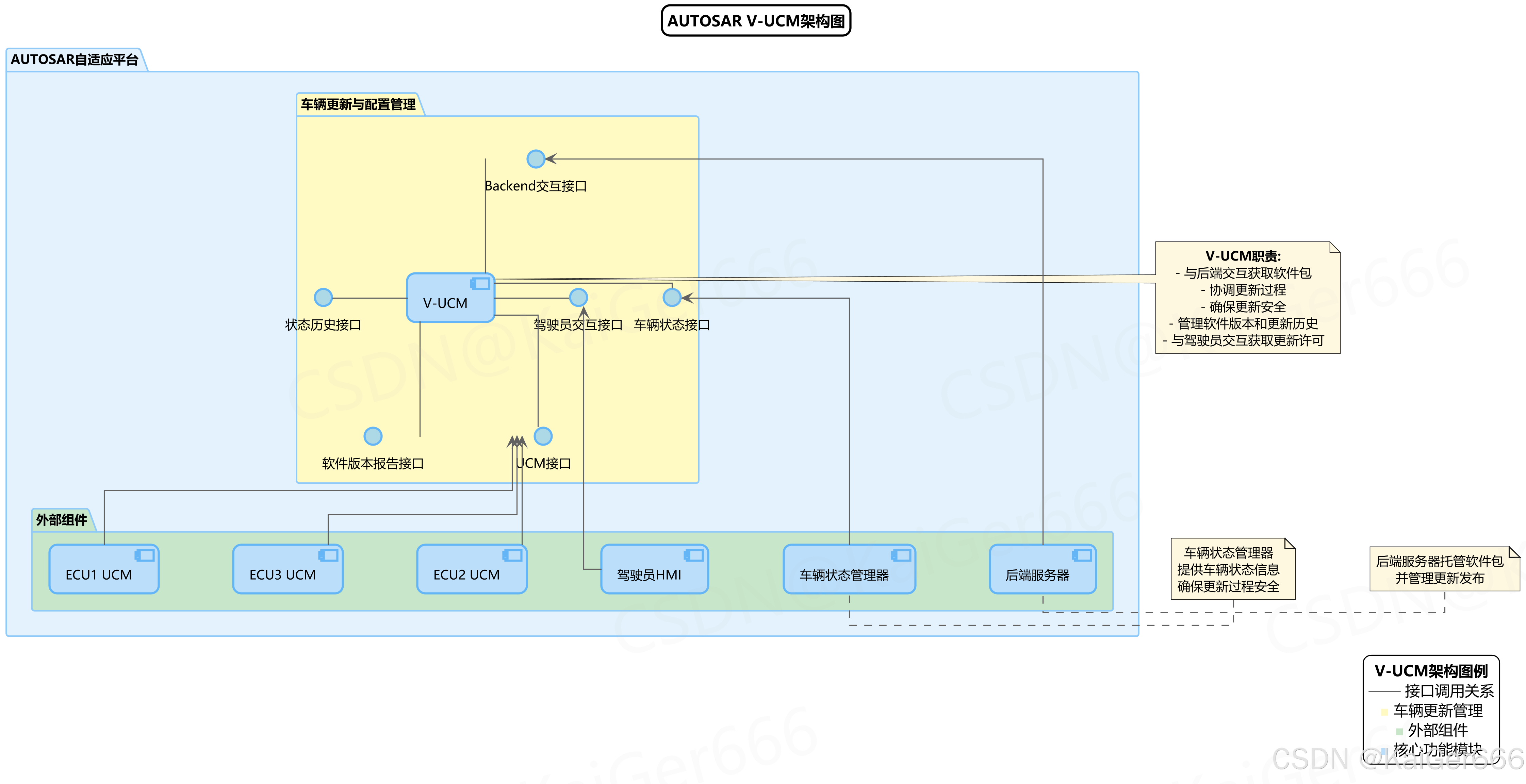

V-UCM作为AUTOSAR自适应平台的核心功能模块，负责协调整个车辆的软件更新过程。下图展示了V-UCM的总体架构及其与其他系统组件的交互关系。

在这里插入图片描述

2.1 架构组件说明

V-UCM架构包含以下主要组件：

V-UCM核心模块：
- 负责协调整个车辆的软件更新过程
- 提供多个接口与车辆内外部系统交互
- 管理软件版本信息和更新历史记录
外部交互接口：
- 后端交互接口：与云端后端服务器通信，获取软件包和更新指令
- 驾驶员交互接口：与驾驶员HMI系统交互，获取更新许可
- 车辆状态接口：与车辆状态管理器通信，确保更新在安全状态下进行
- UCM接口：与各ECU上的UCM模块交互，分发软件包
- 软件版本报告接口：提供车辆内所有软件的版本信息
- 状态历史接口：记录更新操作历史和状态
外部系统组件：
- 后端服务器：托管软件包并管理更新发布
- 驾驶员HMI：提供用户界面，允许驾驶员查看和授权更新
- 车辆状态管理器：监控车辆状态，确保更新在安全条件下进行
- 各ECU的UCM：负责各ECU上软件的实际更新操作

2.2 设计原则

V-UCM的设计遵循以下核心原则：

中央协调：由V-UCM作为中央协调者，统一管理车辆内的所有软件更新活动
安全优先：确保更新操作不会对车辆安全造成风险
可靠性：提供错误处理和恢复机制，确保更新过程可靠
用户参与：关键更新需要获得驾驶员的确认和许可
跟踪与审计：记录所有更新活动历史，支持问题排查和法规合规

3. V-UCM更新流程

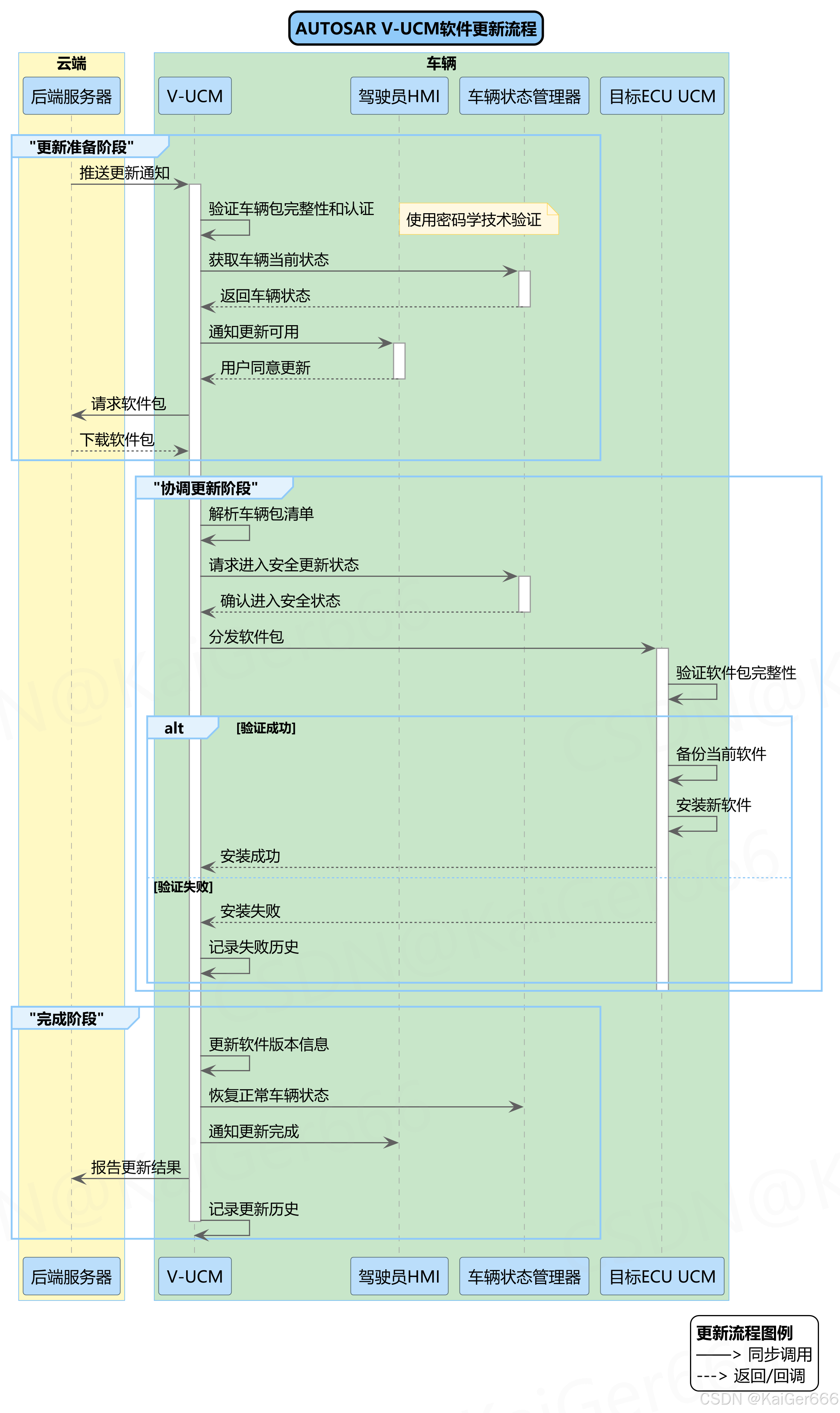

V-UCM的更新流程涉及多个组件之间的交互和协作。下图展示了软件更新过程中的主要步骤和组件交互。

在这里插入图片描述

3.1 更新流程说明

V-UCM的更新流程可分为三个主要阶段：

3.1.1 更新准备阶段

更新通知：
- 后端服务器向V-UCM推送更新通知
- V-UCM接收通知并验证其完整性和真实性
状态检查：
- V-UCM向车辆状态管理器请求当前车辆状态
- 确定车辆是否处于可以安全更新的状态
用户确认：
- V-UCM通过HMI通知驾驶员有可用更新
- 获取驾驶员对更新的许可和确认
软件包获取：
- V-UCM向后端请求所需的软件包
- 后端向V-UCM传输软件包

3.1.2 协调更新阶段

清单解析：
- V-UCM解析车辆包清单，确定更新内容和顺序
安全状态请求：
- V-UCM请求车辆进入安全更新状态
- 车辆状态管理器确认车辆已进入安全状态
软件包分发：
- V-UCM将软件包分发到目标ECU的UCM
软件包验证与安装：
- 目标ECU的UCM验证软件包完整性
- 如验证成功，UCM会备份当前软件并安装新软件
- 如验证失败，UCM会向V-UCM报告失败，V-UCM记录失败历史

3.1.3 完成阶段

信息更新：
- V-UCM更新软件版本信息
状态恢复：
- V-UCM请求车辆状态管理器恢复正常车辆状态
结果通知：
- V-UCM通知驾驶员更新已完成
- V-UCM向后端报告更新结果
历史记录：
- V-UCM记录本次更新的完整历史信息

3.2 失败处理

在更新过程中，如果发生错误或失败，V-UCM将：

记录详细的错误信息和上下文
根据错误类型采取适当的恢复措施
在可能的情况下回滚到之前的软件版本
通知驾驶员和后端服务器更新失败
确保车辆恢复到安全状态

4. V-UCM状态管理

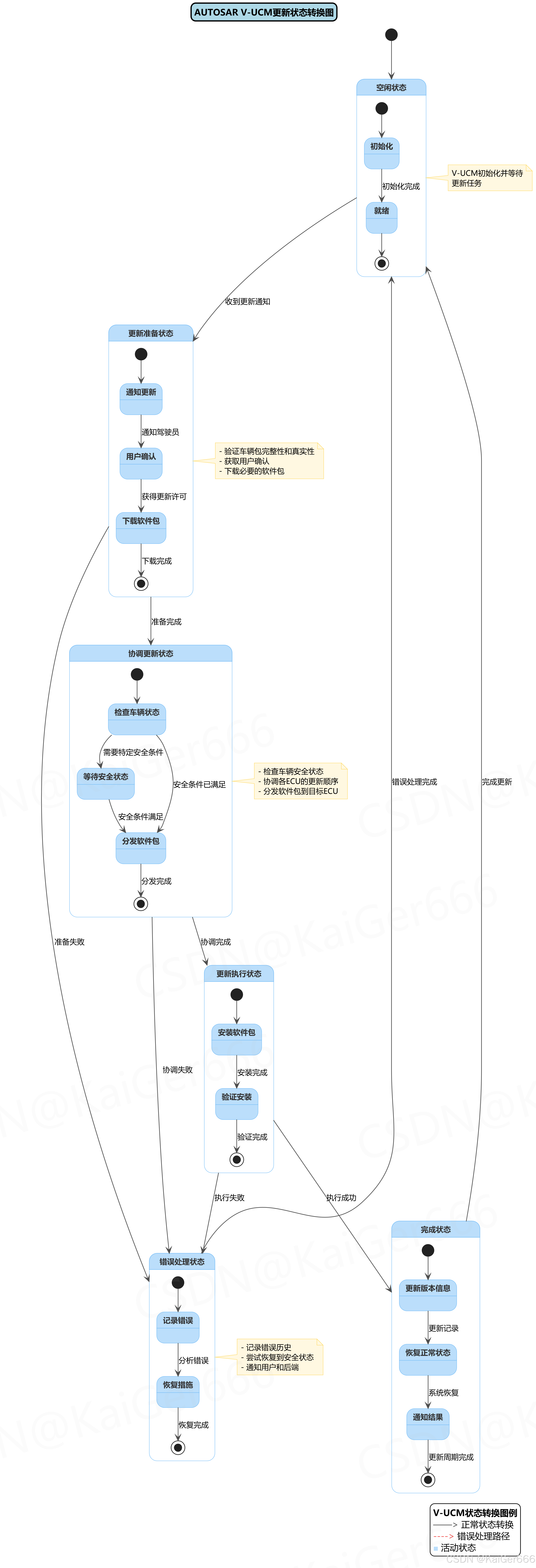

V-UCM在软件更新过程中会经历多个状态。下图展示了V-UCM的状态转换模型。

在这里插入图片描述

4.1 主要状态说明

V-UCM的状态管理包含以下主要状态：

4.1.1 空闲状态

初始化：V-UCM启动并进行初始化
就绪：初始化完成后，V-UCM进入就绪状态，等待更新任务

4.1.2 更新准备状态

通知更新：接收到更新通知，开始准备更新
用户确认：等待用户确认更新请求
下载软件包：下载所需的软件包

4.1.3 协调更新状态

检查车辆状态：检查当前车辆状态是否满足更新条件
等待安全状态：如果需要，等待车辆进入安全状态
分发软件包：将软件包分发到目标ECU

4.1.4 更新执行状态

安装软件包：目标ECU安装软件包
验证安装：验证安装是否成功

4.1.5 完成状态

更新版本信息：更新软件版本记录
恢复正常状态：将车辆恢复到正常运行状态
通知结果：通知相关方更新结果

4.1.6 错误处理状态

记录错误：记录错误信息
恢复措施：执行恢复操作

4.2 状态转换说明

正常路径：
- 空闲状态 → 更新准备状态：收到更新通知
- 更新准备状态 → 协调更新状态：准备工作完成
- 协调更新状态 → 更新执行状态：协调工作完成
- 更新执行状态 → 完成状态：执行成功
- 完成状态 → 空闲状态：更新周期完成
错误处理路径：
- 任何状态 → 错误处理状态：出现错误或失败
- 错误处理状态 → 空闲状态：错误处理完成
